3、写出其平法标注:
1)两端各布置6根¢8间距200的箍筋,为四肢箍;中间 剩余部位按¢10间距250布置,为双肢箍。
2)两端向里,先布置4根¢10间距100的箍筋,为四肢 箍;再往里两侧各布置6根¢12间距150的箍筋,为双 肢箍;中间剩余部位按¢14间距200的箍筋,为四肢箍。
4、文字说明 B:4Φ20;T6Φ20 4/2 所表示的意思。

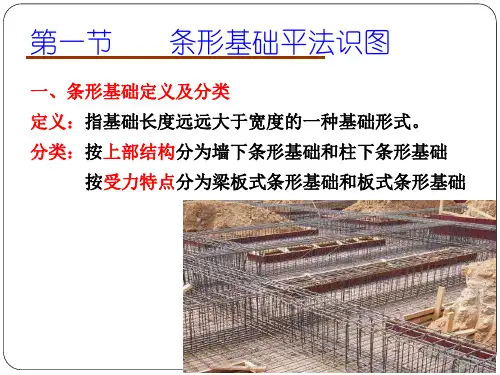

第一节 条形基础平法识图
二、条形基础基础梁平法识图
(一)集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
a)底部带架立筋时:
第一节 条形基础平法识图
二、条形基础基础梁平法识图
(一)集中标注——配筋
➢ 2、底部及顶部贯通纵筋
b)底部和顶部贯通纵筋的识读: 基础梁底部以字母“B”打头,顶部贯通纵筋以字
母“T”打头。
通纵筋、侧部钢筋。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
(一)集中标注——配筋
➢ 1、箍筋
a)当具体设计采用一种箍筋间距时,仅需注写钢筋 级别、直径、间距与肢数(肢数写在括号内); b)当具体设计采用两种或三种箍筋间距时, 先注写梁两端的第一种或第一、二种箍筋,并在前 面加注箍筋根数;再依次注写跨中部的第二种或第 三种箍筋(跨中部的不需加注箍筋根数);不同箍 筋配置用“/”相分隔。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
(二)原位标注识图
➢ 在基础平面布置图上标注梁端非贯通筋和梁底贯通纵筋。 • ⑴ 当梁端(支座)区域的底部纵筋多于一排时,用斜线
“/”将各排纵筋自上而下分开。
• ⑵ 当同排纵筋有两种直径时,用加号“+”将两种直径的纵
筋相连。
• ⑶ 当梁中间支座两边的底部纵筋配置不同时,须在支座两
