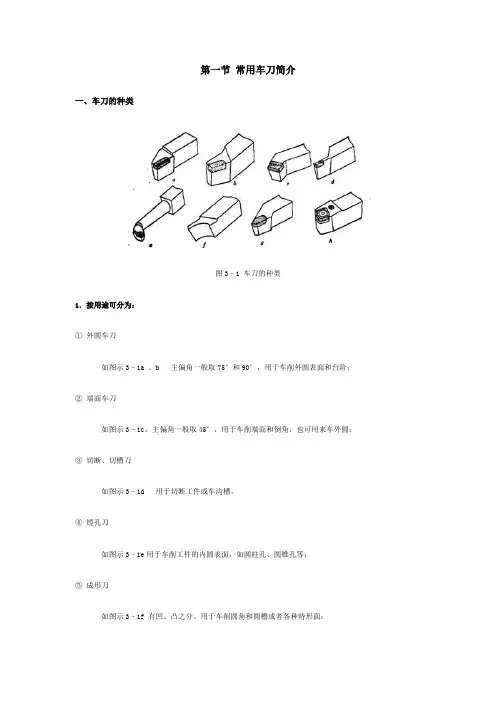

第一节常用车刀简介一、车刀的种类图3–1 车刀的种类1．按用途可分为：①外圆车刀如图示3–1a 、b 主偏角一般取75°和90°，用于车削外圆表面和台阶；②端面车刀如图示3–1c，主偏角一般取45°，用于车削端面和倒角，也可用来车外圆；③切断、切槽刀如图示3–1d 用于切断工件或车沟槽。
④镗孔刀如图示3–1e用于车削工件的内圆表面，如圆柱孔、圆锥孔等；⑤成形刀如图示3–1f 有凹、凸之分。
用于车削圆角和圆槽或者各种特形面；⑥内、外螺纹车刀用于车削外圆表面的螺纹和内圆表面的螺纹。
图3–1g为外螺纹车刀。
2．按结构可分为：①整体式车刀刀头部分和刀杆部分均为同一种材料。
用作整体式车刀的刀具材料一般是整体高速钢,如图3–1f 所示。
②焊接式车刀刀头部分和刀杆部分分属两种材料。
即刀杆上镶焊硬质合金刀片，而后经刃磨所形成的车刀。
图3–1所示a、b、c、d、e、g均为焊接式车刀。
③机械夹固式车刀刀头部分和刀杆部分分属两种材料。
它是将硬质合金刀片用机械夹固的方法固定在刀杆上的,如图3–1h所示。
它又分为机夹重磨式和机夹不重磨式两种车刀。
图3–2所示即是机夹重磨式车刀。
图3–3即是机夹不重磨车刀。
两者区别在于：后者刀片形状为多边形，即多条切削刃，多个刀尖，用钝后只需将刀片转位即可使新的刀尖和刀刃进行切削而不须重新刃磨；前者刀片则只有一个刀尖和一个刀刃，用钝后就必须的刃磨。
图3–2 机夹重磨式车刀图3–3 机夹不重磨式车刀目前，机械夹固式车刀应用比较广泛。
尤其以数控车床应用更为广泛。
用于车削外圆、端面、切断、镗孔、内、外螺纹等。
二、常用车刀的用途如图3–4所示:外圆车刀（90°偏刀、75°偏刀、 60°偏刀）车外圆和台阶；端面车刀（45°弯头刀）车端面；切刀切槽和切断；螺纹车刀车内外螺纹；镗孔刀车内孔；滚花刀滚网纹和直纹；圆头刀车特形面。
图3–4 车刀用途示意图三、车刀的组成图3–5b所示为车刀组成示意图。
