【物业管理表格】干式变压器保养检查记录

变压器日常维护与检修、维护保养记录干式变压的维护保养环氧浇注干式变压器具有难燃、自熄、耐潮、机械强度高、体积小、重量轻、承受短路能力强等多种优点,得到了广泛应用。

但是干式变压器也存在一些缺点，比如在通风不畅的情况下,其散热性能不如油浸式变压器好等。

根据我公司使用干式变压器多年的实践经验，对干式变压器的运行维护总结几点心得,供参考。

1、定期做好清扫工作如发现有过多的灰尘聚集,则必须立即清除,以保证空气流通.在积尘较大的场所,干式变压器至少每半年在清扫一次.对于通风道里的灰尘。

应使用吸尘器或压缩空气来进行清除。

如果不及时清除将影响变压器的散热，还将导致变压器绝缘降低甚至造成绝缘击穿。

例如我公司220kV位庄变压站35kV站用变在一次停电试验中。

使用2500V光欧表测量干式变压器铁心绝缘电阻，其铁心绝缘电阻降低至3MΩ,比上次试验数据100MΩ 降低很多,其主要原因就是变压器通风道中的灰尘没有清扫干净，清扫处理后铁心绝缘电阻上升至100M Ω。

2、加强通风设备的运行维护，保证变压器通风流畅确保通风设备正常，主要是确保风机的正常运转.如所带负荷很小，并证明变压器确实没有特别过热点（这可用红外线测温仪和本身自配的温控器检测）,可以减少运转的风机，但必须保证有风机正常运行,因为干式变压器一旦发生热损坏,将严重损坏内部绕组，其后果不堪设想。

一般散发1kW损耗的热量，应该的4 m³/min的通风量.对无外壳的变压器应在周围安装隔离遮拦.变压器室的门、通风孔都要有防止雨雪和飞鸟、蛇等小动物进入的措施。

3、加强温度的监控平常要加强对温控器的观察，看显示的三相温度是否平衡，某一相的温度显示值是否有突变现象。

目前温控器与变压器内部热敏电阻(测温度）之间的接头采用的是针式插头，一旦接触不良,就会导致温控器误判断。

但如果加强监视,就会发现温控器的不正常工作状态,提前采取措施,避免故障的发生.对于大容量变压器和重要场所的变压器,在订货时可以要求变压器生产厂家每相多安装一只热敏电阻,实现对温控器的双重化配置，这样就可以很好在避免此类故障的发生。

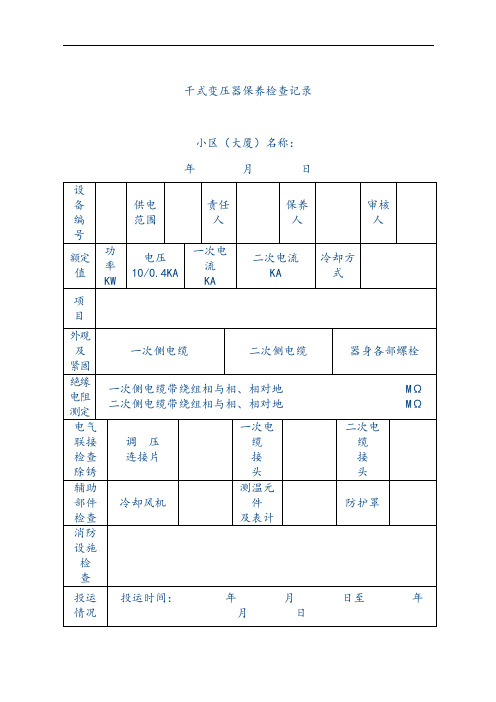

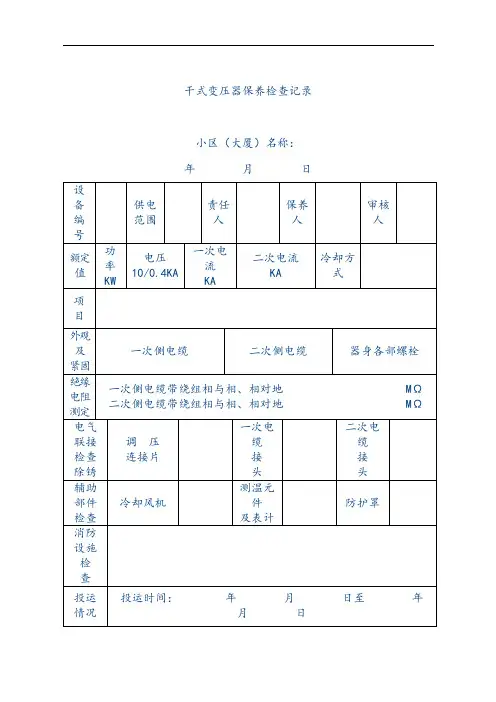

干式变压器维护保养记录干式变压器是一种不含油的变压器，它采用特殊材料和设计结构，可以在无油环境下工作。

相比于油浸式变压器，干式变压器具有更好的耐火性能、低噪音和环保优势。

为了保证干式变压器的正常运行和延长其使用寿命，定期的维护保养是必不可少的。

下面是对干式变压器维护保养的一份记录。

维护保养记录：日期：检查人员：变压器型号：变压器容量：1.外观检查：1.1检查变压器外壳是否有裂纹或划痕。

1.2检查变压器接线端子是否松动或腐蚀。

1.3检查变压器散热器是否有堵塞或损坏现象。

1.4检查变压器表面是否有灰尘或污垢，如果有，请使用干净的布进行清洁。

2.绝缘测试：2.1使用绝缘电阻测试仪对变压器绕组进行绝缘测试，记录测试结果。

2.2如果发现绝缘阻值与前次测试结果相比有明显下降，请检查变压器绕组是否有受潮或损坏的情况。

3.温度检测：3.1使用红外线测温仪对变压器主绕组、温度探头和散热器进行温度检测，记录温度值。

3.2比较记录的温度值与变压器正常运行时的温度范围，如存在异常，请进行进一步检查。

4.湿度检测：4.1使用湿度计对变压器内部湿度进行检测，记录湿度值。

4.2比较记录的湿度值与变压器正常运行时的湿度范围，如存在异常，请进行进一步检查。

5.损耗检测：5.1使用电能表对变压器的损耗进行测试，记录测试结果。

5.2如发现变压器损耗超过厂家规定的范围，请进行进一步检查。

6.绝缘油检测（适用于带有绕组密封件的干式变压器）：6.1使用绝缘油检测仪对变压器绕组密封件内的绝缘油进行检测，记录测试结果。

6.2检查绝缘油是否有变质或污染的情况，如有，请更换绝缘油。

7.清洁和加油：7.1使用吸尘器清洁变压器外壳和散热器表面的灰尘和污垢。

7.2对变压器散热器内部进行定期的除尘工作。

7.3对变压器滑动部件进行润滑，使用适量的润滑油进行加油。

8.防雷保护：8.1检查变压器防雷装置是否正常运行，不存在异常。

8.2如发现异常，请进行修复或更换防雷装置。

N2

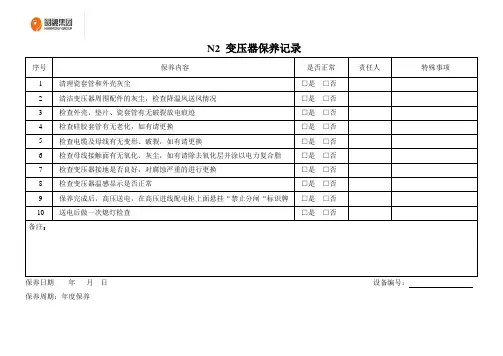

变压器保养记录
序号 保养内容
是否正常 责任人
特殊事项
1 清理瓷套管和外壳灰尘
□是 □否 2 清洁变压器周围配件的灰尘，检查降温风送风情况 □是 □否 3 检查外壳、垫片、瓷套管有无破裂放电痕迹 □是 □否 4 检查硅胶套管有无老化，如有请更换 □是 □否 5 检查电缆及母线有无变形、破裂，如有请更换
□是 □否 6 检查母线接触面有无氧化、灰尘，如有请除去氧化层并涂以电力复合脂 □是 □否 7 检查变压器接地是否良好，对腐蚀严重的进行更换 □是 □否 8 检查变压器温感显示是否正常
□是 □否 9 保养完成后，高压送电，在高压进线配电柜上面悬挂“禁止分闸“标识牌 □是 □否 10 送电后做一次熄灯检查
□是 □否
备注：
保养日期 年 月 日 设备编号： 保养周期：年度保养。

物业公司设备保障管理表格一、公共设施维修、保养记录表公共设施维修、保养记录表（见本书173页）二、公共设施保养计划表公共设施保养计划表（见本书174页）三、公共配套设施接管验收表公共配套设施接管验收表验收人：移交人：（见本书175页）四、公共设施维修养护审批记录表公共设施维修养护审批记录表（见本书176页）五、供水系统周检保养记录表供水系统周检保养记录表注以上检查保养项目无故障的打“√”，有故障的及时排除并做简要记录。

（见本书177页）六、电梯故障维修登记表电梯故障维修登记表说明：1. 值班员接到报告及电梯日巡视发现的需维修问题均要登记在此表。

2.“转呈现处理”栏写明转呈通知的方式（电话或书面）、接受单位（部门）、接受人姓名。

（见本书178页）七、电梯日巡视记录表电梯日巡视记录表续表巡视检查人：巡视时间：（见本书179～180页）八、电梯维修保养月考评表电梯维修保养月考评表（见本书181页）九、电梯维修记录表电梯维修记录表说明：1. 此表为参考表，也可以使用电梯分包单位的表格。

2. 维修后，机电部组织人员验证检定。

（见本书182页）十、发电机运行记录表发电机运行记录表（见本书183页）十一、发电机季度保养记录表发电机季度保养记录表年月日（第季度）（见本书184页）十二、返修申请表返修申请表编号：（见本书185页）十三、防盗报警对讲电话保养记录防盗报警对讲电话保养记录（见本书186页）十四、风机半年保养记录风机半年保养记录（见本书187页）十五、干式变压器保养记录表干式变压器保养记录表（见本书188页）十六、更换电表记录表更换电表记录表（见本书189页）十七、更换水表记录表更换水表记录表（见本书190页）十八、设备（机具）外委维修申请表设备（机具）外委维修申请表单位名称：年月日（见本书191页）十九、设备保养计划表设备保养计划表（见本书192页）二十、设备标识卡设备标识卡（见本书193页）二十一、设备检查保养计划表设备检查保养计划表拟制：审核：（见本书194页）二十二、设备事故报告单设备事故报告单（见本书195页）。

干式变压器专项安全排查要求及检查表范本一、干式变压器专项安全排查要求：1.基础信息确认：- 变压器名称、型号、容量等是否标志清晰、完整；- 变压器的接线方式是否符合设计要求；- 变压器的接地方式是否符合规范要求；- 变压器的绝缘等级是否符合使用要求。

2.外部环境检查：- 变压器周围是否有易燃易爆物品，是否堆放整齐；- 周围是否存在有害气体、腐蚀性物质等；- 变压器周围是否有无需开放的设备，是否存在危险隐患；3.设备本体检查：- 变压器外壳是否损坏、有裂纹、脱落等现象；- 变压器外壳是否存在漏电、电弧等迹象；- 变压器温度是否正常，是否存在过热现象；- 变压器的连接线、接线端子是否接触良好；- 变压器的冷却系统是否正常工作；4.绝缘性能检查：- 变压器的绝缘电阻是否符合要求，绝缘电阻是否稳定；- 绝缘电阻测试是否定期进行，测试记录是否完整；- 绝缘电阻测试仪器是否校准合格；5.电气连接检查：- 变压器的输入输出线路是否正确连接，线路是否牢固；- 变压器的连接端子盖板是否完好，有无鬼火飞溅现象；- 变压器的电缆终端、引接线是否存在损坏、老化现象；- 变压器的绕组是否接地良好，接地电阻是否过大；6.灭弧装置检查：- 若变压器配有灭弧装置，其工作状态是否正常；- 灭弧装置的启动、断开时间是否满足要求；- 灭弧装置的检测功能是否经常进行，工作记录是否完整；7.安全防护装置检查：- 变压器周围是否配备了足够的安全警示标志；- 变压器的对地保护和过电压保护装置是否工作正常；- 变压器是否安装了过载保护装置，是否工作正常；- 变压器的温度保护装置是否正常工作、可靠；8.安全运行记录：- 变压器的运行记录是否完整，包括温度记录、绝缘电阻测试记录等；- 变压器的维护记录是否完整，维护人员是否合格；- 若变压器存在故障现象，是否及时记录并进行处理；9.应急处理准备：- 变压器周围是否配备了适当的应急处理设备；- 是否建立了应急处理预案，工作人员是否熟悉并能熟练操作；- 变压器附近是否存在紧急停电开关。
