35kv干式变压器手册前言35kV干式变压器是一种常见的电力配电设备,广泛应用于各类电力系统中。
本手册旨在为使用者提供关于35kV干式变压器的相关信息和操作指南,以帮助用户正确使用和维护该设备,确保其工作正常、高效、安全。
1. 概述1.1 35kV干式变压器的基本原理35kV干式变压器是一种采用干式绝缘材料的变压器,其主要由高压绕组、低压绕组、铁芯和外壳组成。
其工作原理是通过电磁感应将高压侧的交流电能转换为低压侧的交流电能。
1.2 35kV干式变压器的特点35kV干式变压器相比于油浸式变压器具有许多优点:- 干式绝缘材料,无需维护和更换绝缘油。
- 防火性能好,适用于大型建筑、地铁及核电站等特殊场所。
- 环保无污染,不会产生有害物质,符合现代环保要求。
- 体积小、重量轻,便于安装和运输。
2. 设备规范2.1 35kV干式变压器的技术参数- 额定容量:35kV干式变压器的额定容量通常以千伏安(kVA)为单位,表示该变压器所能承载的最大负荷;- 额定电压:高压侧和低压侧的额定电压分别表示变压器的输入和输出电压;- 短路阻抗:表示变压器短路条件下的阻抗值,决定了变压器的运行稳定性和负载能力。
2.2 安全操作注意事项- 使用者在操作35kV干式变压器之前,应了解并遵守相关的安全操作规程和操作手册;- 变压器所处的安装场所应符合相关的安全标准,确保通风良好、温度适宜;- 使用者在进行检修和维护工作时,必须使用合适的个人防护装备,并断开电源;- 遇到突发情况或异常现象时,应立即停止使用并寻求专业人士的帮助。
3. 运行与维护3.1 变压器的启动与停运- 启动:在启动35kV干式变压器之前,应先检查设备的连接是否可靠,再逐步启动高压侧和低压侧电源;- 停运:停运变压器前,应先切断输入电源,并等待设备冷却后再进行维护和检修。
3.2 变压器的日常维护- 温度检测:定期检测变压器的温度,确保其正常运行,并注意温升是否过高;- 绝缘检测:定期进行绝缘电阻测试,检查绝缘是否完好;- 清洁保养:保持变压器的外表清洁,防止灰尘和杂物堆积。

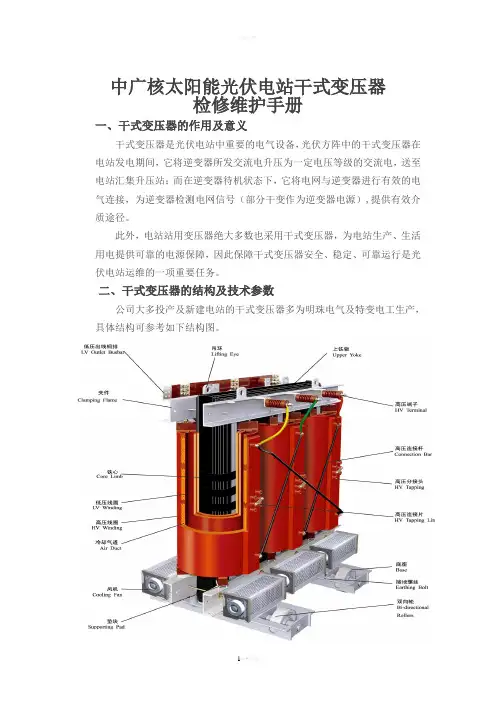

中广核太阳能光伏电站干式变压器检修维护手册一、干式变压器的作用及意义干式变压器是光伏电站中重要的电气设备,光伏方阵中的干式变压器在电站发电期间,它将逆变器所发交流电升压为一定电压等级的交流电,送至电站汇集升压站;而在逆变器待机状态下,它将电网与逆变器进行有效的电气连接,为逆变器检测电网信号(部分干变作为逆变器电源),提供有效介质途径。
此外,电站站用变压器绝大多数也采用干式变压器,为电站生产、生活用电提供可靠的电源保障,因此保障干式变压器安全、稳定、可靠运行是光伏电站运维的一项重要任务。
二、干式变压器的结构及技术参数公司大多投产及新建电站的干式变压器多为明珠电气及特变电工生产,具体结构可参考如下结构图。
以青铜峡光伏电站为例,干变主要技术参数如下表所示。
该型号干变过负荷能力如下表所示:过载(%)30 45 60 75 100允许运行时间120 80 45 20 10 (min)环境温度为20℃时过负荷能力曲线如下:三、干式变压器投运前的运维1、干变投运前的本体检查检查所有紧固件、连接件是否松动,并重新紧固一边。
检查运输时拆下的零部件是否重新安装妥当(对照干变安装手册及施工图),并检查变压器是否有异物存在,特别是变压器底部冷却器及下垫块。
检查风机、温度控制器、温度显示仪及其他附件能否正常运行工作(特别是温控器接线勿在干变本体缠绕)。
检查干变本机、附件及箱体清洁无杂物。
2、干变投运前的试验测量所有分接下的电压比,连接组别。
最大电压比误差应小于0.5%。
线圈绝缘电阻的测试:一般情况下(温度20~40℃,湿度90%),高压对低压及地≥300MΩ,低压对高压及地≥100MΩ(2500V兆欧表测量)。
但是如果变压器遭受异常潮湿发生凝露现象,则无论其绝缘电阻如何,在其进行耐压试验或投入运行前必须进行干燥处理。
铁心绝缘电阻的测试:一般情况下(温度20~40℃,湿度90%)用2500V 兆欧表测量,铁心对夹件及地≥1MΩ,穿心螺杆对铁心及地≥1MΩ。

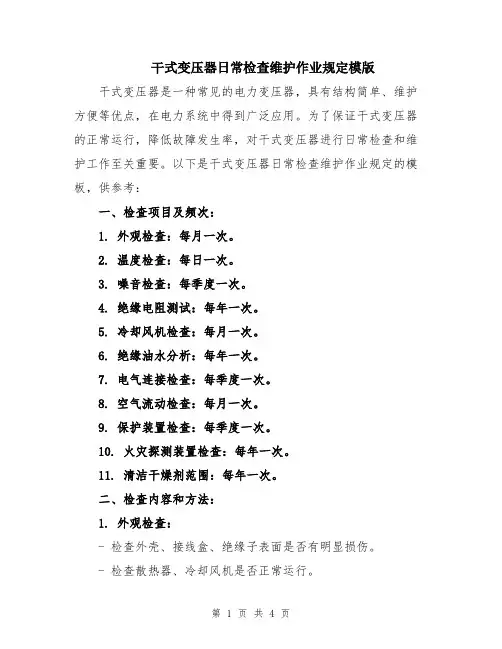

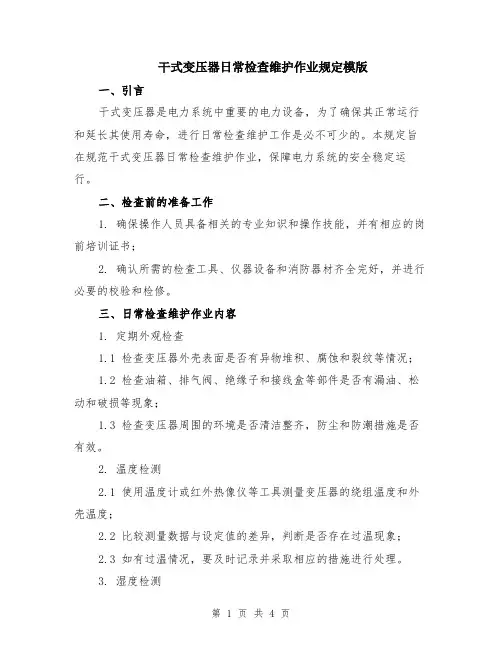

干式变压器日常检查维护作业规定模版干式变压器是一种常见的电力变压器,具有结构简单、维护方便等优点,在电力系统中得到广泛应用。
为了保证干式变压器的正常运行,降低故障发生率,对干式变压器进行日常检查和维护工作至关重要。
以下是干式变压器日常检查维护作业规定的模板,供参考:一、检查项目及频次:1. 外观检查:每月一次。
2. 温度检查:每日一次。
3. 噪音检查:每季度一次。
4. 绝缘电阻测试:每年一次。
5. 冷却风机检查:每月一次。
6. 绝缘油水分析:每年一次。
7. 电气连接检查:每季度一次。
8. 空气流动检查:每月一次。
9. 保护装置检查:每季度一次。
10. 火灾探测装置检查:每年一次。
11. 清洁干燥剂范围:每年一次。
二、检查内容和方法:1. 外观检查:- 检查外壳、接线盒、绝缘子表面是否有明显损伤。
- 检查散热器、冷却风机是否正常运行。
- 检查连接线是否松动。
2. 温度检查:- 使用红外测温仪测量变压器各部位的表面温度,比较各部位温度的变化情况。
3. 噪音检查:- 使用噪音测量仪测量变压器运行时的噪音水平。
- 比较测量结果与标准值,判断是否正常。
4. 绝缘电阻测试:- 使用绝缘电阻表对变压器进行绝缘电阻测试。
- 测试需要在设备断电的情况下进行。
5. 冷却风机检查:- 检查冷却风机是否正常工作。
- 清理风机周围的杂物,保证通风畅通。
- 检查风机叶片是否有损坏。
6. 绝缘油水分析:- 从变压器中取油样品,送至实验室进行绝缘油水分析。
- 检查绝缘油的电气性能和水分含量。
7. 电气连接检查:- 检查接线盒和绝缘子的连接部位是否稳固。
- 检查电缆、导线的绝缘状况是否良好。
8. 空气流动检查:- 检查变压器周围的空气流动情况,是否存在积尘等影响散热的问题。
- 清理空气流道,保证空气流动畅通。
9. 保护装置检查:- 检查变压器的保护装置是否正常工作。
- 测试过压保护、欠压保护、过载保护等功能。
10. 火灾探测装置检查:- 检查变压器的火灾探测装置是否正常工作。

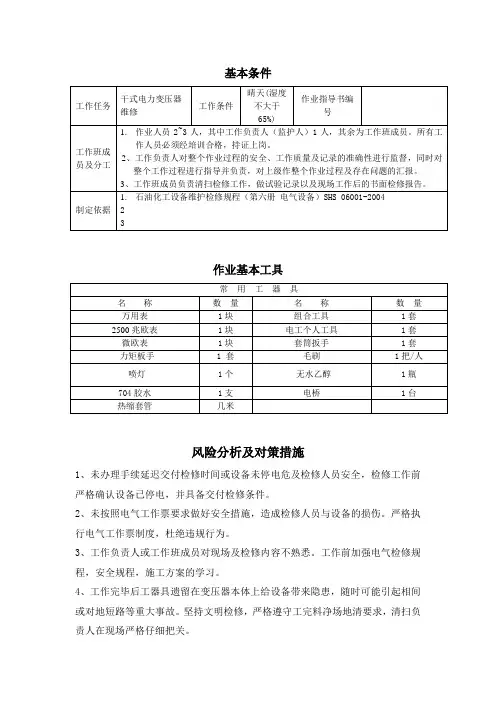

基本条件
作业基本工具
风险分析及对策措施
1、未办理手续延迟交付检修时间或设备未停电危及检修人员安全,检修工作前严格确认设备已停电,并具备交付检修条件。
2、未按照电气工作票要求做好安全措施,造成检修人员与设备的损伤。
严格执行电气工作票制度,杜绝违规行为。
3、工作负责人或工作班成员对现场及检修内容不熟悉。
工作前加强电气检修规程,安全规程,施工方案的学习。
4、工作完毕后工器具遗留在变压器本体上给设备带来隐患,随时可能引起相间或对地短路等重大事故。
坚持文明检修,严格遵守工完料净场地清要求,清扫负责人在现场严格仔细把关。
5、清扫变压器时未按要求系好安全带造成工作班成员高出坠落。
要求工作班成员严格遵守公司安全禁令, 工作负责人加强施工现场的监督检查。
作业步骤
质量控制点级别:2:技术员;3:班长;4:工作负责人;5:工作票终结人。
确认人(签名):工作负责人(签名):。

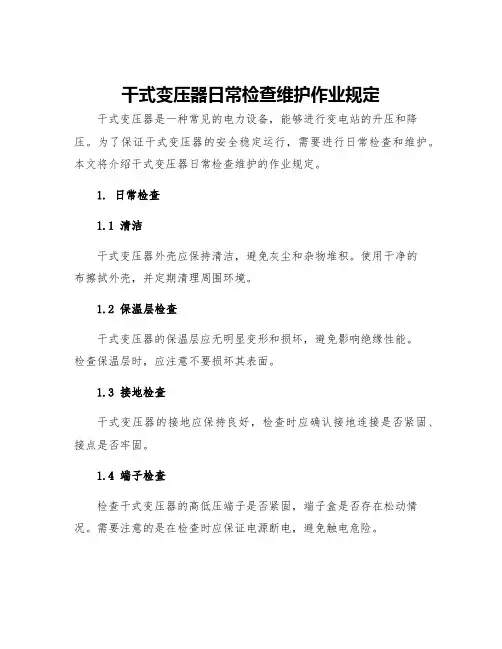

干式变压器日常检查维护作业规定干式变压器是一种常见的电力设备,能够进行变电站的升压和降压。
为了保证干式变压器的安全稳定运行,需要进行日常检查和维护。
本文将介绍干式变压器日常检查维护的作业规定。
1. 日常检查1.1 清洁干式变压器外壳应保持清洁,避免灰尘和杂物堆积。
使用干净的布擦拭外壳,并定期清理周围环境。
1.2 保温层检查干式变压器的保温层应无明显变形和损坏,避免影响绝缘性能。
检查保温层时,应注意不要损坏其表面。
1.3 接地检查干式变压器的接地应保持良好,检查时应确认接地连接是否紧固、接点是否牢固。
1.4 端子检查检查干式变压器的高低压端子是否紧固,端子盒是否存在松动情况。
需要注意的是在检查时应保证电源断电,避免触电危险。
2. 维护作业2.1 清洁定期使用吸尘器清洁干式变压器内部,避免灰尘积累影响绝缘性能。
同时,定期清洗绝缘子和端子盒。
2.2 绝缘性能检查检查干式变压器绝缘性能是否符合要求,可采用绝缘电阻测试进行检测。
测试时应按照规定的检测步骤进行,同时防止受潮。
2.3 热保护器测试检查干式变压器的热保护器是否正常工作。
可以采用跳合闸齿轮或按照变压器使用情况进行定期测试。
2.4 温度测试定期测量干式变压器外壳温度,避免超过安全温度。
需注意的是,测试时应保证电源断电,防止触电事故。
3. 注意事项3.1 安全在进行干式变压器的日常检查和维护时,需要遵守相关安全规定,避免触电和其他安全事故。
如有任何疑问或问题,应及时咨询专业人员。
3.2 数据记录日常检查和维护时需对所有检查项目进行记录,并建立档案。
以便于后续查找、分析和评估,同时也方便后续对变压器进行管理和维护。
以上为干式变压器日常检查维护作业规定。
在实际操作中,应根据具体情况和操作规范进行检查和维护,以确保干式变压器的安全和稳定运行。
干式变压器的使用说明变压器维护和修理保养干式变压器的使用说明很多人会问三相变压器,干式变压器需要做什么保养啊?需不需要定期的检修?答案是,必需的,要保养,定期的检修,只要这样,才会延长变压器的寿命和削减显现问题的几率。
1、干式变压器的保养,首先清扫瓷套管和外壳,其次检查外壳、垫片、瓷套管有无分裂、放电痕迹或胶垫有无老化,电缆及母线有无变形现象,有分裂的应进行更换。
2、检查母线接触面是否保持清洁,接触面应除去氧化层并涂以电力复合脂。
3、检查变压器的接地是否良好,地线是否腐蚀,腐蚀严重的应更换。
4、紧固引线端子、销子、接地螺丝、连线母线螺丝,如有松动的应拆下螺丝,或用细平铿轻铿接触面,或更换弹簧垫圈、螺丝,直至接触良好。
5、清洁变压器四周及配件上的灰尘,检查消防设施及通风系统是否良好。
6、用250OV摇表测定高压侧绝缘电阻,并与变压器出厂前测定值比较,绝缘电阻不应低于出厂时原始数据的70%,若不合格应适时上报处理。
变压器检测完了很多人觉得可以了,实则错了,和变压器配套运行的变压器风机以及温控单元,我们也是需要对其检测的,由于它们是变压器的检测者和保护者,假如没有它们,变压器的寿命就会大大缩短,所以我们不但要对变压器做维保检测,还要对风机和温控单元进行检测,检测风机能否正常运转,温控单元温度是否显示精准,设定的温度限定位置是否可以牢靠接通整个线路,这都是我们保养所要检查的内容。
尊敬的客户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有IOKV高压绝缘垫,ZGF—2mA∕60KV直流高压发生器,硅橡胶高压线,继电保护试验装置,微水测试仪,安全工器具力学性能试验机,双钳相位伏安表,100A 回路电阻测试仪等等的介绍,您假如对我们的产品有喜好,咨询。
感谢!变压器直流电阻测试仪故障怎么办?变压器直流电阻测试仪故障怎么办?我信任大家在操作碰到故障以后,确定是手足无措的,在我们联系厂家进行维护和修理时,我们可以进行检查,实在的原因紧要如下,一起来学习学习:1、开机无显示(1)AC220V电源末接通(2)5A保险管断(3)电源线路故障2、启动后闪亮显不4.0.0.0:(1)计算机板和A/D板故障(常见为末放电误拆线反电势引起)(2)分压电阻板故障3、启动后长时间显示5.0.0.0:(1)分压电阻板故障(2)当电流指示不到5A、IOA时,被测试品阻值超出测量范围(3)当电流指示表为零,状态指示表向右偏时,测试回路开路(4)测量方式选择不正确4、启动后保险管断电源线路故障:启动后长时间显示6.0.0.0:XX分压电阻板故障5、测试值不稳定:(1)分压电阻板故障(2)电源板故障6、测试值偏差大:测试过程中保险管断(1)AC220V电源低于220V(2)电源线路故障液晶屏显现非法显示(1)检查排线插座是否松动(2)显示板故障。
干式变压器日常检查维护作业规定范本一、检查前准备1. 确保施工区域安全,并设置明确的工作边界,防止非相关人员进入。
2. 确认所需的工具、设备和备品备件齐全,并按照规定位置妥善摆放。
3. 检查变压器的运行情况,排除故障和异常情况后方可进行日常检查维护作业。
二、外观检查1. 检查变压器外壳是否完好,无明显损坏、裂纹、变形等情况。
2. 检查变压器绝缘部件的外观,如外壳、盖板、隔离切割板等,是否有变形、破损或接触不良现象。
3. 检查变压器风扇、散热器、进气口和排气口是否清洁畅通,无积尘和堵塞现象。
三、温度检测1. 使用红外线测温仪对变压器的绝缘部件、绕组和连接器进行非接触式温度检测。
2. 检测的部位应包括变压器绝缘部件的各个部分、主开关和连接器等关键位置。
3. 出现异常温度的部位,应立即停机排查原因,并在问题解决后重新进行温度检测。
四、绝缘电阻测试1. 按照规定程序进行绝缘电阻测试。
2. 测试的位置包括主绕组、副绕组、高压绕组和低压绕组,在测试前,应确认相关绕组已经与电源断开。
3. 测试结果应记录并及时与历史数据进行对比,如有异常情况应立即汇报。
五、开关操作及试验1. 对变压器的各个开关进行操作,确保其正常工作。
2. 进行断电和投入电源试验,检查开关的动作是否灵活、可靠,无发热、闪烁或异常声响。
3. 检查断路器和保护装置是否正常,确保其在故障发生时能正常切断电源。
六、清洁维护1. 定期对变压器进行清洁,包括外壳、连接器、散热器和风扇等部位。
2. 清洁过程中应注意不损伤变压器,特别是绝缘部件和连接器等易受损的部位。
3. 清洁后应仔细检查是否有未彻底清除的污垢,如有应立即处理,确保变压器干净整洁。
七、故障排除与维修1. 在检查过程中发现任何异常或故障的情况,应及时记录并立即汇报。
2. 对于轻微的故障,如连接不良、线路短路等,应及时进行维修和更换。
3. 对于较大的故障,应立即停机,并安排专业人员进行排除和维修。

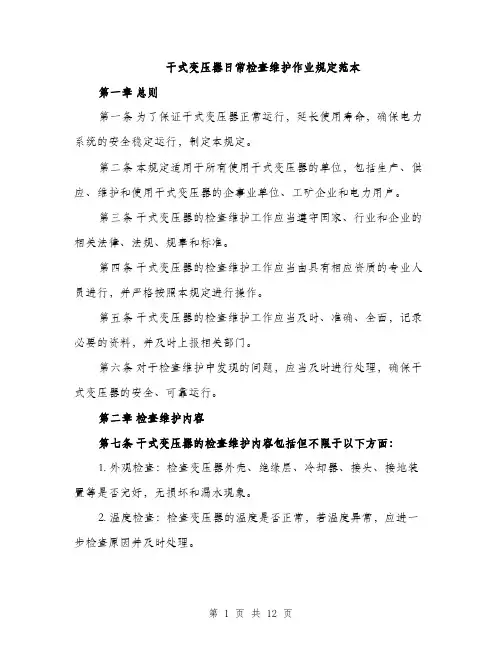

干式变压器日常检查维护作业规定范本第一章总则第一条为了保证干式变压器正常运行,延长使用寿命,确保电力系统的安全稳定运行,制定本规定。
第二条本规定适用于所有使用干式变压器的单位,包括生产、供应、维护和使用干式变压器的企事业单位、工矿企业和电力用户。
第三条干式变压器的检查维护工作应当遵守国家、行业和企业的相关法律、法规、规章和标准。
第四条干式变压器的检查维护工作应当由具有相应资质的专业人员进行,并严格按照本规定进行操作。
第五条干式变压器的检查维护工作应当及时、准确、全面,记录必要的资料,并及时上报相关部门。
第六条对于检查维护中发现的问题,应当及时进行处理,确保干式变压器的安全、可靠运行。
第二章检查维护内容第七条干式变压器的检查维护内容包括但不限于以下方面:1. 外观检查:检查变压器外壳、绝缘层、冷却器、接头、接地装置等是否完好,无损坏和漏水现象。
2. 温度检查:检查变压器的温度是否正常,若温度异常,应进一步检查原因并及时处理。
3. 油温检查:对于干式变压器中带有浸渍油箱的部分,应定期检查油温是否正常,若异常,应进一步检查原因,并及时处理。
4. 冷却器清洗:定期清洗冷却器,确保散热效果良好。
5. 风道检查:检查变压器风道是否畅通,风扇是否正常运转。
6. 绝缘层检查:检查变压器绝缘层是否完好,无破损和损坏。
7. 接线端子检查:检查变压器接线端子是否接触良好,无松动和氧化。
8. 鼓风机检查:检查鼓风机的运转是否正常,是否存在异常噪声。
9. 电流检查:检查各相电流是否平衡,若不平衡,应进一步检查原因,并进行处理。
10. 绝缘电阻检查:对干式变压器进行绝缘电阻测试,确保绝缘性能良好。
11. 防雷装置检查:检查变压器的防雷装置是否完好,无损坏和失效。
12. 避雷器检查:对干式变压器的避雷器进行检查,确保其正常工作。
13. 过载保护器检查:检查过载保护器是否正常工作,对于失效的保护器,应及时更换。
14. 脱母线检查:检查脱母线装置是否可靠,无失效和异常。
干式变压器保养指南(新版)1. 引言干式变压器是一种常见的电力设备,具有高效、安全、环保等优点。
为了确保其正常运行和延长使用寿命,定期进行保养是非常重要的。
本指南旨在提供干式变压器保养的基本知识和操作指导。
2. 保养原则2.1 定期检查:定期检查干式变压器的外观、接线端子、绝缘材料等是否存在异常情况,包括烧焦、变色、断裂等。
2.2 清洁干燥:保持变压器周围的干燥环境,定期清洁变压器外壳和冷却器,确保散热效果良好。
2.3 注意防护:变压器应放置在干燥、通风良好的场所,防止灰尘和湿度对变压器造成损害。
2.4 定期维护:根据变压器使用情况和制造商的建议,进行定期的维护工作,包括检查油位、绝缘电阻、接线端子紧固等。
3. 保养步骤3.1 定期清洁:- 使用干净、柔软的布擦拭变压器外壳和冷却器表面,清除尘土和污垢。
- 避免使用湿布或湿洗涤剂,以防止电气部件受潮损坏。
3.2 检查外观:- 检查变压器外壳是否有变形、裂纹或其他异常情况。
- 注意观察端子是否松动或腐蚀。
3.3 检查绝缘材料:- 轻轻触摸绝缘材料表面,检查是否有异常热度。
- 检查绝缘材料表面是否有变色、脱落或损坏现象。
3.4 检查油位:- 如适用,检查变压器油位是否在正常范围内。
- 如发现低于正常油位,应及时添加适量变压器油。
3.5 检查绝缘电阻:- 使用绝缘电阻测量仪检查变压器的绝缘电阻,确保其符合标准要求。
- 异常阻值的情况需要及时处理。
3.6 紧固接线端子:- 检查接线端子是否紧固,如发现松动应进行紧固操作。
- 确保接线端子和导线的触点良好、无氧化,以保证电流传输的稳定性。
4. 保养注意事项4.1 安全第一:在进行保养操作之前,务必断开电源并遵守相关安全操作规程。
4.2 注意绝缘防护:在操作过程中,必须戴好绝缘手套和护目镜,以避免触电和碰伤眼睛。
4.3 注意电路状态:在进行维护和检查工作时,必须确认变压器处于断电状态,禁止对带电设备进行操作。

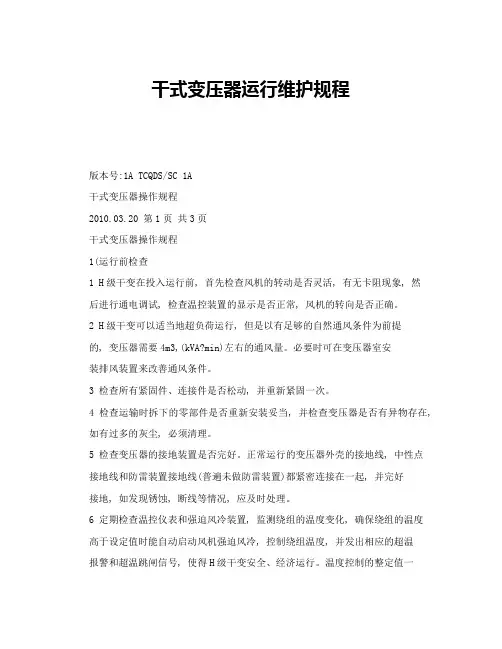

干式变压器运行维护规程版本号:1A TCQDS/SC 1A干式变压器操作规程2010.03.20 第1页共3页干式变压器操作规程1(运行前检查1 H级干变在投入运行前, 首先检查风机的转动是否灵活, 有无卡阻现象, 然后进行通电调试, 检查温控装置的显示是否正常, 风机的转向是否正确。
2 H级干变可以适当地超负荷运行, 但是以有足够的自然通风条件为前提的, 变压器需要4m3,(kVA?min)左右的通风量。
必要时可在变压器室安装排风装置来改善通风条件。
3 检查所有紧固件、连接件是否松动, 并重新紧固一次。
4 检查运输时拆下的零部件是否重新安装妥当, 并检查变压器是否有异物存在, 如有过多的灰尘, 必须清理。
5 检查变压器的接地装置是否完好。
正常运行的变压器外壳的接地线, 中性点接地线和防雷装置接地线(普遍未做防雷装置)都紧密连接在一起, 并完好接地, 如发现锈蚀, 断线等情况, 应及时处理。
6 定期检查温控仪表和强迫风冷装置, 监测绕组的温度变化, 确保绕组的温度高于设定值时能自动启动风机强迫风冷, 控制绕组温度, 并发出相应的超温报警和超温跳闸信号, 使得H级干变安全、经济运行。
温度控制的整定值一般选定如下:100?时风机启动, 80?时风机关闭, 130?时超温报警, 150?时超温跳闸。
2.运行前的实验1 测量绕组连同套管的直流电阻;2 检查所有分接头的变压比;3 检查变压器的三相结线组别;4 测量绕组连同套管的绝缘电阻、吸收比或极化指数;5 绕组连同套管的交流耐压试验;6 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻;7 有载调压切换装置的检查和试验;版本号:1A TCQDS/SC 1A干式变压器操作规程2010.03.20 第2页共3页8 额定电压下的冲击合闸试验;9 检查相位;3.变压器投入运行1 变压器应在空载时合闸投运, 合闸涌流峰值最高可达8,10倍额定电流, 对变压器的电流速动保护设定值应大于涌流峰值。
中广核太阳能光伏电站干式变压器检修维护手册一、干式变压器的作用及意义干式变压器是光伏电站中重要的电气设备,光伏方阵中的干式变压器在电站发电期间,它将逆变器所发交流电升压为一定电压等级的交流电,送至电站汇集升压站;而在逆变器待机状态下,它将电网与逆变器进行有效的电气连接,为逆变器检测电网信号(部分干变作为逆变器电源),提供有效介质途径。
此外,电站站用变压器绝大多数也采用干式变压器,为电站生产、生活用电提供可靠的电源保障,因此保障干式变压器安全、稳定、可靠运行是光伏电站运维的一项重要任务。
二、干式变压器的结构及技术参数公司大多投产及新建电站的干式变压器多为明珠电气及特变电工生产,具体结构可参考如下结构图。
以青铜峡光伏电站为例,干变主要技术参数如下表所示。
该型号干变过负荷能力如下表所示:过载(%)30 45 60 75 100允许运行时间120 80 45 20 10 (min)环境温度为20℃时过负荷能力曲线如下:三、干式变压器投运前的运维1、干变投运前的本体检查检查所有紧固件、连接件是否松动,并重新紧固一边。
检查运输时拆下的零部件是否重新安装妥当(对照干变安装手册及施工图),并检查变压器是否有异物存在,特别是变压器底部冷却器及下垫块。
检查风机、温度控制器、温度显示仪及其他附件能否正常运行工作(特别是温控器接线勿在干变本体缠绕)。
检查干变本机、附件及箱体清洁无杂物。
2、干变投运前的试验测量所有分接下的电压比,连接组别。
最大电压比误差应小于0.5%。
线圈绝缘电阻的测试:一般情况下(温度20~40℃,湿度90%),高压对低压及地≥300MΩ,低压对高压及地≥100MΩ(2500V兆欧表测量)。
但是如果变压器遭受异常潮湿发生凝露现象,则无论其绝缘电阻如何,在其进行耐压试验或投入运行前必须进行干燥处理。
铁心绝缘电阻的测试:一般情况下(温度20~40℃,湿度90%)用2500V 兆欧表测量,铁心对夹件及地≥1MΩ,穿心螺杆对铁心及地≥1MΩ。
同样,在比较潮湿的环境下,此值会下降,只要其阻值≥0.1MΩ即可运行。
外施工频耐压试验,试验电压为出厂试验电压的80%(参照国标GB50150-2006)。
四、干式变压器并网运行的运维1、并网运行变压器投入运行前,应根据变压器铭牌和分接指示牌将分接片调到合适的位置。
无载调压变压器如输出电压偏高,在确保高、低压断电情况下,将分接头的连接片往上接(1档方向),如输出电压偏低,在确保高压断电情况下,将分接头的连接片往下接(5档方向)。
具体联接方式可参考干变铭牌及当地电网电压实际情况。
干变高压侧端子联接如下图所示:变压器应在空载时合闸投运,合闸涌流峰值最高可达10倍额定电流左右。
对变压器的电流速动保护设定值应大于涌流峰值。
变压器投入运行后,所带负载应由轻到重,并检查产品有无异响,切忌盲目一次大负载投入(一般为三分之一左右)。
干式变压器空载温度由于容量不同而不同,容量越大温度越高。
2、并网后的检查保证变压器正常运行需要定期巡检,在新投运、改造后或大修后72小时内、在有严重缺陷、雷雨天气、高峰期在其间更应该增加巡检次数。
巡检时应注意以下两方面。
温度:变压器能正常运行温度是一个重要的指标。
正常运行温度范围一般为35℃至60℃,干式变压器温度在140℃内运行都没有问题,因为F级绝缘绝缘系统温度等级为155℃。
温度异常时应及时分析查找原因。
在巡检过程中,现场运维人员必须使用温度测试仪或热成像仪,对变压器本体及接线端子等附件进行有针对性的检查。
声音:变压器正常运行时,声音是均匀的电流声音。
如发现声音异常,明显增大、或者存在局部放电响声,应该立即找出原因、采取措施。
当发生上述情况时,应采取降负荷乃至停运变压器等技术手段。
3、并网一周内的检查干变带电并网运行一周时间内,应加强对干变的巡视检查力度,做到每天至少巡检一次,巡检注意事项为以下内容。
紧固件检查:检查紧固件、连接件是否松动,导电零件有无生锈腐蚀的痕迹,还要观察绝缘表面有无爬电痕迹和碳化现象,必要时应及时通知现场工程人员或厂家进行处理。
检查整个接地系统是否坚固可靠。
检查接地导体有无损伤、断裂,连接头是否松弛、损坏。
绝缘测量:干式变压器运行若干年(建议五年)后,做一下绝缘电阻测试和直流电阻测试来判断变压器能否继续运行,一般无需进行其它测试。
变压器退出运行后,一般不需采取其它措施即可重新投入运行,但是如在高湿度下,变压器已发生凝露现象,那么必须经干燥处理后,变压器方能重新投入运行。
五、干式变压器正常运行中的维护1、检修周期:①检修随电站的每年春、秋检进行(暨电站的预防性维护)②检查10MWp-30MWp电站每15天进行一次;30MWp-50MWp电站每月进行一次;50MWp-100MWp电站每45天进行一次。
所有干变应保障在夏季高温期间或持续高负荷期间每月进行一次检查。
(当沙尘天气后应立即检查)2、检修项目①检查项目变压器的安装状况。
变压器外壳的完整性。
变压器周围环境是否不利于运行。
变压器通风状况和温度检测装置检验。
变压器有无过热存在。
变压器引线支持状态。
变压器各部连接状况。
套管及连接板状态。
线圈压板及垫板连接状况。
变压器接地状态。
测量线圈的绝缘电阻。
检查线圈绝缘是否有异常变色和裂纹等。
②检修项目清除变压器内外灰尘、污垢及水份等。
更换和检修易损零件。
包括检查项目的全部内容。
按安全生产部下发的预防性维护导则要求进行周期电气预防性试验。
注:干式变压器比起油浸变压器更容易受到环境的影响,因而应得到更周到细致的保护。
2、检修工艺①检查变压器的安装是否完整,有无歪斜,局部变形及震动现象。
变压器外壳是否完整,各连接是否松动,箱壳各处有无碰坏现象。
变压器周围环境是否清洁,有无积水、顶上漏水及其他妨碍安全运行的物件。
检查配电室或箱变室内的通风设备,应能正常通风。
变压器各部位有无局部过热现象,如测温片是否变色,各部温度是否正常,是否超过现定值。
变压器引线是否牢固,位置是否正常,引线四周绝缘距离是否有改变。
变压器各处连接螺栓有无松动现象,变压器有无不正常之噪音。
套管及接线板等处的电气连接部分有无松动及局部过热现象,瓷件有无破损之处,然后清除套圈上的污物及灰尘。
线圈压板是否紧压线圈,各处垫块有无松动现象。
变压器接地是否可靠。
测量线圈绝缘电阻。
应无孔洞、缝隙能进入危及安全的小动物。
②检修了解变压器在运行中所发现的缺陷和异常(事故)情况,出口短路的次数和情况。
变压器上次大修的技术资料和技术档案。
了解变压器的运行状况(负荷、温度、其他附属装置的运行情况)。
查阅变压器的原试验记录,了解变压器的绝缘状况。
拆卸的螺栓零件应用去污剂清洗,如有损坏应修理或更换,然后妥善保管,防止丢失或损坏。
拆卸时应先拆小型仪表和套管,后拆大型铁件,组装时顺序相反全面检查器身的完整性,有无缺陷存在(如过热、弧痕、松动、线圈变形、接点变色等)。
对异常情况要查找原因并进行检修处理,同时要作好记录。
检查相间隔离板和围屏,检查有无破损、变色、变形、放电痕迹,如发现异常,应做针对处理。
检查线圈表面是否清洁,绝缘有无破损。
检查线圈各部垫块有无位移和松动情况。
检查线圈冷却风道,有无被污垢或其他物质堵塞情况,必要时可用软毛刷(白布或泡沫塑料)轻轻擦洗。
检查铁芯外表是否平整,有无片间短路或变色、放电烧伤痕迹、有无松脱,上铁轭顶部和下铁轭的底部是否积聚的污垢杂物,应进行清扫擦拭,若迭片有翘起或不规则之处,可用木锤或铜锤敲打平整。
检查铁心,上下夹件、方铁、线圈压板(包括压铁)的紧固度和绝缘情况。
检查铁心和夹件的风道应畅通,气道垫块无脱落和堵塞现象。
检查铁心接地片的接触及绝缘情况。
检查引线的绝缘包扎情况,有无变形、变脆、破损,引线有无断股,引线与引线接头处焊接是否良好,有无过热现象。
检查线圈分接头引线的引接情况是否良好,有无过热现象。
引线对各部位的绝缘距离引线的固定情况是否符合要求。
检查绝缘支架有无松动和裂纹、位移情况,检查引线在绝缘支架内固定情况。
检查引线与各部位之间的绝缘距离。
用电吹风或压缩空气从不同角度冲扫变压器内外,以不见灰尘吹出为结束;要注意空气流速不致过大,以免凝结水吹向器身。
引出线裸线部分,套管、连接板、外壳等处,可用清洗剂来清洗。
更换和检修易损部件,比如绝缘子、接线板、连接线等。
电气预防性试验。
(委托当地有资质的专业检修队伍)③检修后的试运行⑴、变压器检修竣工后,应清理现场、整理记录、资料、图纸,提交竣工、验收报告,并提请项目公司运维部进行现场验收工作。
提供验收方面的有关资料:开工报告竣工报告验收报告现场干燥、检修记录。
高压绝缘试验报告,温度计校验报告等。
⑵、试运行前检查项目变压器本体,冷却装置及所有附件均无缺陷,且无污迹。
变压器本体固定装置牢固。
油漆完整,接地可靠。
变压器顶盖上无遗留杂物。
与外部引线的连接接触良好。
温度计指示正确,整定值符合要求。
冷却装置试运行正常。
⑶、试运行变压器试运行时应按下列进行检查:额定电压下的冲击试验(交接为5次,更换线圈为3次,大修2次),应无异常,励磁涌流不致引起保护装置的动作。
受电后,持续时间不少于10分钟变压器应无异常情况。
带电后,检查变压器应无异常振动或放电声。
注:检修过程需严格遵守安全措施,所有检修必须持有现场人员签发的工作票,停送电时必须持有操作票并唱票复诵。
附件:干式变压器检修作业程序一、引用的技术标准或技术资料产品说明书电力变压器试验导则电力设备预防性试验规程电力变压器检修导则二、修前准备□资料准备□了解一次设备运行方式□阅读设备说明书及变压器检修总结报告;□阅读设备台帐、缺陷记录、检修资料□检修时的技术措施和组织措施方案;□分析设备运行状况,明确缺陷和检修内容。
□熟悉检修安全注意事项,分析危险点□了解检修范围、工作环境□掌握检修工艺及质量标准□前期设备诊断□检查并记录:设备运行缺陷情况:共项□上次检修到本次检修的设备运行周期:□检修周期内设备运行情况描述:□仪器、仪表准备□温湿度仪 (1)台□直阻测试仪………………………………………………………………1块□500V摇表…………………………………………………………………1块□2500V摇表………………………………………………………………1块□万用表……………………………………………………………………1块□试验变5kVA/50kV………………………………………………………1台□工具准备□螺丝刀(十字口)...............................................................2把□螺丝刀(一字口)...............................................................2把□尖嘴钳..............................................................................1把□活扳手(4"、6"、8"、12") (1)□套筒扳手...........................................................................1套□呆头扳手(17—19、22—24) (1)□梅花扳手(17—19、22—24) (1)□接线插座…………………………………………………………………1支□安全带……………………………………………………………………3付□材料准备□破布………………………………………………………………… 5 Kg □工业酒精…………………………………………………………………2 Kg □导电膏……………………………………………………………………1管□塑料带(黄、绿、红)……………………………………………………2kg □白布带……………………………………………………………………5盘□松动剂……………………………………………………………………1瓶□毛刷………………………………………………………………………5把□强力吹风机…………………………………………………………… 1台□吸尘器………………………………………………………………… 1台四、检修工序1、拆除高压侧电缆、低压中性点母线接头□拆头前应检查高压侧电缆头是否有明显的相序标记否则应做好标记。
