供配电设备设施保养记录表(干式变压器)

设备保养和维修的记录表
1. 背景
设备保养和维修是保持设备正常运行和延长其使用寿命的重要活动。

为了更好地管理设备的保养和维修工作，我们需要建立一份记录表来跟踪设备的保养和维修情况。

2. 记录表内容
记录表应包含以下内容：
- 设备信息：记录设备的名称、型号、序列号等基本信息。

- 保养计划：制定设备的保养计划，包括保养周期、保养内容和保养责任人。

- 维修记录：记录设备的维修情况，包括维修日期、维修内容和维修责任人。

- 故障描述：详细描述设备出现的故障情况。

- 维修措施：记录针对设备故障所采取的维修措施。

- 维修结果：记录维修后设备的运行情况和效果评估。

3. 填写要求
填写记录表时，需要注意以下要求：
- 准确性：填写信息时要保证准确性，确保设备的保养和维修记录真实可靠。

- 及时性：在设备保养和维修后尽快填写记录表，避免信息遗漏或遗忘。

- 完整性：记录表应包含所有必要的信息，不应有遗漏。

- 规范性：填写记录表时应按照事先设定的格式和要求进行填写，保持统一规范。

4. 使用和管理
记录表应由设备保养和维修负责人进行管理，定期检查和更新记录表。

同时，其他相关人员也可以进行填写，但需遵循填写要求和规范。

5. 总结
设备保养和维修的记录表是管理设备保养和维修工作的重要工具，通过记录和跟踪设备的保养和维修情况，可以及时掌握设备运行情况和故障情况，提高设备的可靠性和使用效率。

建立并使用设备保养和维修的记录表，有助于提高设备管理的效果，延长设备的使用寿命，降低设备故障率。

变压器日常维护与检修、维护保养记录干式变压的维护保养环氧浇注干式变压器具有难燃、自熄、耐潮、机械强度高、体积小、重量轻、承受短路能力强等多种优点,得到了广泛应用。

但是干式变压器也存在一些缺点，比如在通风不畅的情况下,其散热性能不如油浸式变压器好等。

根据我公司使用干式变压器多年的实践经验，对干式变压器的运行维护总结几点心得,供参考。

1、定期做好清扫工作如发现有过多的灰尘聚集,则必须立即清除,以保证空气流通.在积尘较大的场所,干式变压器至少每半年在清扫一次.对于通风道里的灰尘。

应使用吸尘器或压缩空气来进行清除。

如果不及时清除将影响变压器的散热，还将导致变压器绝缘降低甚至造成绝缘击穿。

例如我公司220kV位庄变压站35kV站用变在一次停电试验中。

使用2500V光欧表测量干式变压器铁心绝缘电阻，其铁心绝缘电阻降低至3MΩ,比上次试验数据100MΩ 降低很多,其主要原因就是变压器通风道中的灰尘没有清扫干净，清扫处理后铁心绝缘电阻上升至100M Ω。

2、加强通风设备的运行维护，保证变压器通风流畅确保通风设备正常，主要是确保风机的正常运转.如所带负荷很小，并证明变压器确实没有特别过热点（这可用红外线测温仪和本身自配的温控器检测）,可以减少运转的风机，但必须保证有风机正常运行,因为干式变压器一旦发生热损坏,将严重损坏内部绕组，其后果不堪设想。

一般散发1kW损耗的热量，应该的4 m³/min的通风量.对无外壳的变压器应在周围安装隔离遮拦.变压器室的门、通风孔都要有防止雨雪和飞鸟、蛇等小动物进入的措施。

3、加强温度的监控平常要加强对温控器的观察，看显示的三相温度是否平衡，某一相的温度显示值是否有突变现象。

目前温控器与变压器内部热敏电阻(测温度）之间的接头采用的是针式插头，一旦接触不良,就会导致温控器误判断。

但如果加强监视,就会发现温控器的不正常工作状态,提前采取措施,避免故障的发生.对于大容量变压器和重要场所的变压器,在订货时可以要求变压器生产厂家每相多安装一只热敏电阻,实现对温控器的双重化配置，这样就可以很好在避免此类故障的发生。

干式变压器设备巡检记录设备信息：设备名称：干式变压器设备型号：XXX设备编号：XXX所属电站：XXX巡检时间：XXXX年XX月XX日巡检人员：XXX一、外观及环境检查1.检查变压器外部表面是否清洁，无油污、灰尘等污物。

2.检查变压器周围环境是否整洁，无堆放物品、杂草等。

3.检查变压器周围是否有异味或异常气体。

二、温度检查1.使用红外热像仪对变压器进行热成像检测，并记录各部位的温度。

2.检查变压器壳体温度是否正常，是否存在热点。

三、冷却系统检查1.检查变压器风扇是否正常运转，是否存在异响或磨损。

2.检查冷却器是否清洁无积尘，水路是否通畅。

3.检查冷却系统的水位是否在正常范围内。

四、绝缘检查1.使用绝缘电阻计测试变压器的绝缘电阻，并记录测试结果。

2.检查变压器绝缘体是否完好无损。

3.检查变压器绝缘子是否正常，无破损或裂纹。

五、接地系统检查1.检查变压器接地引线是否牢固，接地电阻是否在正常范围内。

2.检查变压器接地装置是否正常，无松动或损坏。

六、其他检查1.检查变压器油位是否正常，是否需要添加或更换绝缘油。

2.检查变压器的保护及监控设备是否正常运行。

3.检查变压器的连接螺栓是否松动，有无腐蚀现象。

七、巡检结论和建议根据以上检查内容，对干式变压器的运行状况进行评估，列出巡检结论并提出针对性的维护建议。

巡检结论：1.外观及环境良好，无异常情况。

2.温度正常，无热点。

3.冷却系统正常运行，无异响。

4.绝缘状况良好，绝缘电阻满足要求。

5.接地系统正常，接地电阻合格。

6.油位正常，无需添加或更换绝缘油。

7.保护及监控设备正常运行。

8.连接螺栓无松动，无腐蚀现象。

维护建议：1.定期清洁变压器外表面，保持干净。

2.继续监测变压器温度，预防异常情况发生。

3.定期清洗冷却器，保证水路通畅。

4.根据绝缘电阻测试结果，决定是否进行绝缘维修或更换。

5.定期检查接地系统，确保接地装置良好连接。

6.根据运行情况，定期检查油位并更换绝缘油。

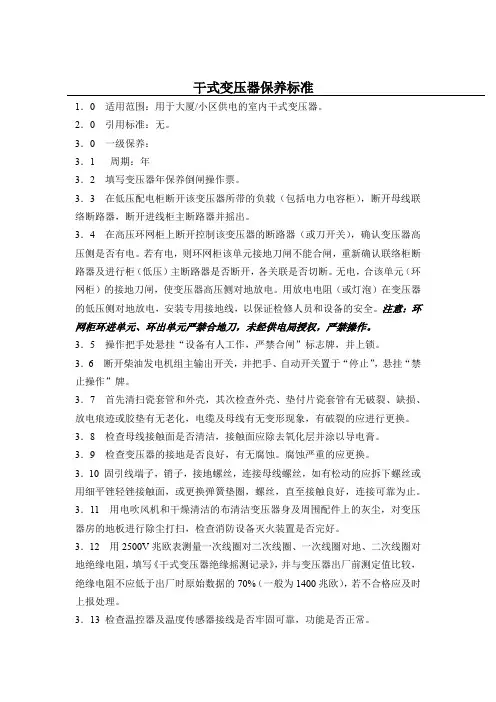

干式变压器保养标准1．0 适用范围：用于大厦/小区供电的室内干式变压器。

2．0 引用标准：无。

3．0 一级保养：3．1 周期：年3．2 填写变压器年保养倒闸操作票。

3．3 在低压配电柜断开该变压器所带的负载（包括电力电容柜），断开母线联络断路器，断开进线柜主断路器并摇出。

3．4 在高压环网柜上断开控制该变压器的断路器（或刀开关），确认变压器高压侧是否有电。

若有电，则环网柜该单元接地刀闸不能合闸，重新确认联络柜断路器及进行柜（低压）主断路器是否断开，各关联是否切断。

无电，合该单元（环网柜）的接地刀闸，使变压器高压侧对地放电。

用放电电阻（或灯泡）在变压器的低压侧对地放电，安装专用接地线，以保证检修人员和设备的安全。

注意：环网柜环进单元、环出单元严禁合地刀，未经供电局授权，严禁操作。

3．5 操作把手处悬挂“设备有人工作，严禁合闸”标志牌，并上锁。

3．6 断开柴油发电机组主输出开关，并把手、自动开关置于“停止”，悬挂“禁止操作”牌。

3．7 首先清扫瓷套管和外壳，其次检查外壳、垫付片瓷套管有无破裂、缺损、放电痕迹或胶垫有无老化，电缆及母线有无变形现象，有破裂的应进行更换。

3．8 检查母线接触面是否清洁，接触面应除去氧化层并涂以导电膏。

3．9 检查变压器的接地是否良好，有无腐蚀。

腐蚀严重的应更换。

3．10 固引线端子，销子，接地螺丝，连接母线螺丝，如有松动的应拆下螺丝或用细平锉轻锉接触面，或更换弹簧垫圈，螺丝，直至接触良好，连接可靠为止。

3．11 用电吹风机和干燥清洁的布清洁变压器身及周围配件上的灰尘，对变压器房的地板进行除尘打扫，检查消防设备灭火装置是否完好。

3．12 用2500V兆欧表测量一次线圈对二次线圈、一次线圈对地、二次线圈对地绝缘电阻，填写《干式变压器绝缘摇测记录》，并与变压器出厂前测定值比较，绝缘电阻不应低于出厂时原始数据的70%（一般为1400兆欧），若不合格应及时上报处理。

3．13 检查温控器及温度传感器接线是否牢固可靠，功能是否正常。

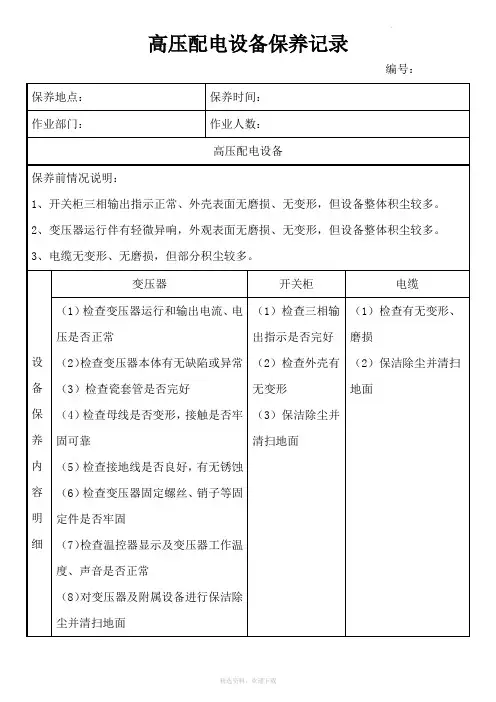

高压配电设备保养记录
编号：
保养地点：保养时间：
作业部门：作业人数：
高压配电设备
保养前情况说明：
1、开关柜三相输出指示正常、外壳表面无磨损、无变形，但设备整体积尘较多。

2、变压器运行伴有轻微异响，外观表面无磨损、无变形，但设备整体积尘较多。

3、电缆无变形、无磨损，但部分积尘较多。

设备保养内容明细
变压器开关柜电缆
（1）检查变压器运行和输出电流、电
压是否正常
（2）检查变压器本体有无缺陷或异常
（3）检查瓷套管是否完好
（4）检查母线是否变形，接触是否牢
固可靠
（5）检查接地线是否良好，有无锈蚀
（6）检查变压器固定螺丝、销子等固
定件是否牢固
（7）检查温控器显示及变压器工作温
度、声音是否正常
（8）对变压器及附属设备进行保洁除
尘并清扫地面
（1）检查三相输
出指示是否完好
（2）检查外壳有
无变形
（3）保洁除尘并
清扫地面
（1）检查有无变形、
磨损
（2）保洁除尘并清扫
地面
保养过程附图
保养后情况说明：
1、开关柜三相输出指示正常、外壳表面整洁。

2、变压器运行无异响，外壳表面整洁。

3、电缆外观表面整洁。

备注：
作业人员签字：
部门领导签字：日期：
Welcome !!! 欢迎您的下载，资料仅供参考！。

设备/设施保养维修记录表（高低压配电）
编号: VK-WY/TX08-S03-F4版本：A/0 生效日期：2011年7月15日序号：
注：1、“√”表示正常检查,无维修情况。

2、设备维修、改造、零配件更换等其他需要记录的事项在附表中填写。

3、重要设备保养、月检、年（半）年检及设备维修等均需记录保养、维修内容。

设备/设施保养维修记录表（附表）
编号:VK-WY/TX08-S03-F4版本：A/0 生效日期：2011年7月15日序号：
注：1、“√”表示正常检查,无维修情况。

2、设备维修、改造、零配件更换等其他需要记录的事项在附表中填写。

3、重要设备保养、月检、年（半）年检及设备维修等均需记录保养、维修内容。

高低压供配电设备维护保养标准一、目的检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。

二、适用范围适用于高压配电设备、低压配电设备、变压器及附属设备的维修保养工作。

三、内容由乙方（XXXXX有限公司）的高低压运行设备根据下面检查保养表对供配电设备进行保养，我公司设备管理员根据相应的《维护保养》对保养情况进行检查跟进。

低压配电柜的检查保养表高压配电柜的检查保养表配电室附属设施的检查保养表变压器检查保养表高压柜试验表以上检修调试服务及技术费为九万元整。

设备清单供电方式：10KV二路供电，一台为干式电力变压器（型号SG10-1250/10)，额定容量为1250KV A。

一台为干式变压器(型号SG1000/10），额定容量为1000KVA。

1、1段高压进线馈电柜，2段高压进线馈电柜。

2、1段变压器，2段变压器。

3、1段变压器低压进线柜，2段变压器低压进线柜。

4、联络柜。

5、1段自动功率因素补偿柜，2段自动功率因素补偿柜。

6、1段低压配电柜（设备动力柜）3组。

7、2段低压配电柜（照明电源柜）5组。

8、高低压配电室内的排风设备。

9、高低压配电室内照明设备。

我公司对以上电器设备进行维护及贵公司设备运行中出现故障抢修、事故原因分析及处理服务、保证贵公司正常稳定运行，为生产营造良好的保障。

(如设备件需更换用户自己购买）。

合同签订后贵公司必须提供高低压柜图纸一套及相应设备的使用说名书，便于以后服务使用。

辽宁输变电工程建设有限公司2015/4/10。

安徽省高速地产物业管理服务有限公司
干式变压器保养记录表
编号：№：
保养级别保养项目保养情况及处理
日常保养1、观察变压器运行中有无异常响声、温度显示是否正常
2、观察变压器各引线接头有无变色
3、检查变压器运行和输出电流电压是否正常
4、观察变压器外观有无损坏
5、检查变压器安全隔离装置有无变形或损坏
一级保养1、观察变压器本体有无缺陷及异常
2、观察母线是否变形及接地线是否良好，有无锈蚀
3、对变压器外附属设备进行保洁除尘并清扫地面
二级保养1、检查高压引线端子有无松动，并加固
2、检查低压连接母排螺丝有无松动，并加固
3、检查母线接触面是否清洁，接触面应除去氧化层并涂
以导油膏
4、检测变压器绝缘电阻，不合格应及时上报并处理
5、检查温控器及温度传感器接线是否牢固可靠，功能是
否正常
6、清扫瓷套管和外壳，其次检查外壳、垫付片瓷套管有
无破裂、缺损、放电痕迹或胶垫有无老化，电缆及母线有无变形现象，有破裂的应进行更换。

备注检查保养设备设施正常则在‘保养情况及处理’栏内打‘√’，如有情况需处理的则用文字详细注明。

保养人/日期审核人/日期。

高压配电设备保养记录
设备编号：作业部门：作业人员：
安装位置：柜子名称：
保养设备及内容
高压配电设备
干式变压器开关柜电缆
（1）检查变压器运行和输出电流、电压是否正常
（2）检查变压器本体有无缺陷及异常
（3）检查瓷套管是否完好
（4）检查母线是否变形及接触是否牢固可靠
（5）检查接地线是否良好，有无锈蚀
（6）检查变压器固定螺丝、销子等固定件是否牢固
（7）检查温控器显示及变压器工作温度、声音是否正常
（8）对变压器及附属设备进行保洁除尘并清扫地面
（1）检查三相输出指示
是否完好
（2）检查外壳有无变形
（3）保洁除尘
（1）保洁除尘
(2)检查有无发热、变形
保养情况说明：
作业人：日期：处理情况说明：
作业负责人：日期：
部门负责人：日期：备注：。
