视频信号的运动估计和运动补偿算法
- 格式:pdf
- 大小:426.28 KB
- 文档页数:8

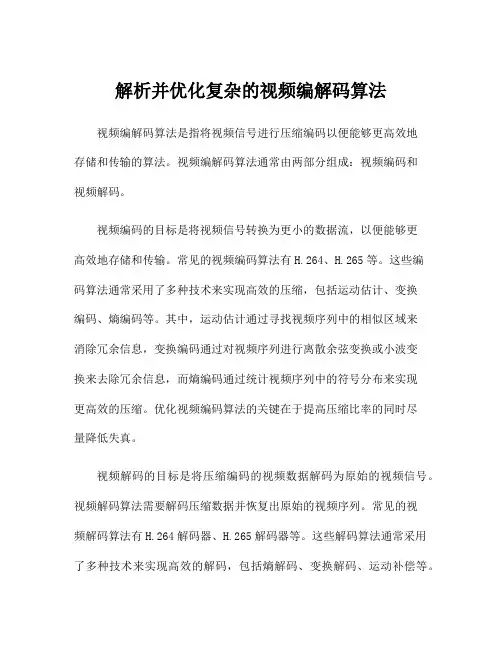

解析并优化复杂的视频编解码算法视频编解码算法是指将视频信号进行压缩编码以便能够更高效地存储和传输的算法。
视频编解码算法通常由两部分组成:视频编码和视频解码。
视频编码的目标是将视频信号转换为更小的数据流,以便能够更高效地存储和传输。
常见的视频编码算法有H.264、H.265等。
这些编码算法通常采用了多种技术来实现高效的压缩,包括运动估计、变换编码、熵编码等。
其中,运动估计通过寻找视频序列中的相似区域来消除冗余信息,变换编码通过对视频序列进行离散余弦变换或小波变换来去除冗余信息,而熵编码通过统计视频序列中的符号分布来实现更高效的压缩。
优化视频编码算法的关键在于提高压缩比率的同时尽量降低失真。
视频解码的目标是将压缩编码的视频数据解码为原始的视频信号。
视频解码算法需要解码压缩数据并恢复出原始的视频序列。
常见的视频解码算法有H.264解码器、H.265解码器等。
这些解码算法通常采用了多种技术来实现高效的解码,包括熵解码、变换解码、运动补偿等。
熵解码通过根据压缩数据中的编码表来解码出符号,变换解码通过对离散余弦变换或小波变换的逆变换来恢复原始的视频序列,而运动补偿通过在解码过程中利用运动向量来恢复出原始的视频序列。
优化视频解码算法的关键在于提高解码速度的同时尽量保持良好的恢复质量。
针对复杂的视频编解码算法,可以从以下几个方面进行解析和优化:1.运动估计算法优化:视频序列中的相邻帧之间通常具有很高的相似性,因此运动估计是视频编码算法中的关键环节之一。
可以通过改进运动估计算法来提高压缩比率和编码质量。
例如,使用更高效的运动估计算法(如全局运动估计、快速运动估计)或使用更精确的运动向量表示方法(如亚像素运动估计、自适应运动估计)来提高运动估计的准确性。
2.变换编码算法优化:变换编码是视频编码算法中另一个关键环节。
可以通过改进变换编码算法来提高压缩比率和编码质量。
例如,使用更高效的变换编码方法(如整数变换编码、低复杂度变换编码)或使用自适应的变换编码方法(如基于内容的变换编码、可变块大小编码)来提高变换编码的效率和质量。
运动估计与运动补偿运动补偿是通过先前的局部图像来预测、补偿当前的局部图像,它是减少帧序列冗余信息的有效方法。
运动估计是从视频序列中抽取运动信息的一整套技术。
运动估计与运动补偿技术MPEG-4采用I-VOP、P-VOP、B-VOP三种帧格式来表征不同的运动补偿类型。
它采用了H.263中的半像素搜索(half pixel searching)技术和重叠运动补偿(overlapped motion compensation)技术,同时又引入重复填充(repetitive padding)技术和修改的块(多边形)匹配(modified block(polygon)matching)技术以支持任意形状的VOP区域。
此外,为提高运动估计算法精度,MPEG-4采用了MVFAST(Motion Vector Field Adaptive Search Technique)和改进的PMVFAST(Predictive MVFAST)方法用于运动估计。
对于全局运动估计,则采用了基于特征的快速顽健的FFRGMET(Feature-based Fast and Robust Global Motion Estimation Technique)方法。
编解码器用来减少视频序列中的空域冗余。
它也可以用来进行去交织(deinterlacing)的操作。
定义运动补偿是通过先前的局部图像来预测、补偿当前的局部图像,它是减少帧序列冗余信息的有效方法。
分类包括全局运动补偿和分块运动补偿两类。
运动补偿是一种描述相邻帧(相邻在这里表示在编码关系上相邻,在播放顺序上两帧未必相邻)差别的方法,具体来说是描述前面一帧(相邻在这里表示在编码关系上的前面,在播放顺序上未必在当前帧前面)的每个小块怎样移动到当前帧中的某个位置去。
这种方法经常被视频压缩/视频编解码器用来减少视频序列中的空域冗余。
它也可以用来进行去交织(deinterlacing)的操作。
数字信号处理中的压缩算法数字信号处理(Digital Signal Processing,简称DSP)中的压缩算法1. 引言数字信号处理在现代通信、音频、视频等领域发挥着重要作用,然而处理庞大的数字信号数据往往需要大量的存储和传输资源。
为了克服这一问题,压缩算法应运而生,通过减少信号数据的冗余性和无关信息,实现高效的数字信号处理。
2. 压缩算法分类(1)无损压缩算法无损压缩算法通过去除信号数据的冗余性实现压缩,但压缩后能恢复到原始信号,不会丢失任何信息。
主要包括:- 赫夫曼编码(Huffman coding):利用频率较高的信号数据使用较短的编码,频率较低的信号数据使用较长的编码,实现高效的压缩。
- 霍夫曼编码(Huffman coding):类似于赫夫曼编码,但对多个信号数据进行编码,以进一步提高压缩效率。
- 预测编码(Predictive coding):通过使用先前的信号数据进行预测,并将预测误差进行编码,减少信号数据的冗余。
(2)有损压缩算法有损压缩算法通过舍弃部分信号数据或者对信号数据进行近似表示,从而实现更高的压缩率,但在压缩过程中会引入信息损失。
主要包括: - 离散余弦变换(Discrete Cosine Transform,简称DCT):将信号从时域转换到频域,并丢弃高频成分,实现较高的压缩率。
- 小波变换(Wavelet Transform):将信号分解为低频和高频子带,舍弃高频子带以减少数据量。
- 量化(Quantization):将信号数据映射为离散的取值范围,以减少数据的精度和位数。
- 运动补偿(Motion Compensation):对视频信号进行分块和运动估计,仅保留运动矢量和预测误差,削减冗余。
3. 压缩算法应用(1)音频压缩音频信号往往具有连续性和频率稳定性的特点,常用的音频压缩算法包括:- MPEG Audio Layer III(MP3):采用MDCT、量化和熵编码等技术,实现高压缩率的音频压缩。
点云运动补偿算法原理说明
点云运动补偿是一种用于减小点云数据中由于运动导致的运动伪影的算法。
当采集点云数据时,由于传感器或者物体本身的运动,会导致点云数据中存在模糊、形变等现象,这些现象往往会给后续的点云处理任务带来困扰。
点云运动补偿算法的原理是通过分析点云数据中的运动信息,对点云数据进行运动矫正,以消除运动伪影。
主要的步骤如下:
1. 运动估计:通过分析连续帧之间的点云数据,可以估计出它们之间的运动信息,比如平移和旋转。
这可以通过计算两帧点云之间的特征匹配、光流计算等方法来实现。
2. 运动补偿:根据运动估计的结果,对点云数据进行补偿。
对于平移运动,可以通过将每个点的位置减去相应的平移向量来实现;对于旋转运动,可以通过旋转点云数据来实现。
3. 补偿后的点云处理:根据具体的应用需求,对补偿后的点云数据进行相应的处理,比如滤波、配准、分割等。
需要注意的是,点云运动补偿算法的性能和效果受到估计运动的精度和点云数据自身的特点等因素的影响。
因此,在实际应用中,需要根据具体的情况选择恰当的运动估计方法和参数设置,以达到较好的结果。
视频处理技术考试试题及答案一、选择题(每题5分,共50分)1. 视频编码标准中,以下哪种编码格式适用于无损压缩?A. H.264B. MPEG-2C. GIFD. MJPEG答案:C2. 在视频处理中,常用的图像缩放算法是:A. 双线性插值B. Sobel算子C. Canny算子D. 腐蚀与膨胀答案:A3. 下面哪项不是视频帧率常见的取值?A. 24fpsB. 30fpsC. 60fpsD. 120fps答案:D4. 视频编解码器中,以下哪一项不属于压缩原理的内容?A. 去冗余编码B. 变换编码C. 预测编码D. 量化编码答案:B5. 在视频码流分析中,以下哪一项不是对码流特征的描述?A. 帧率B. 码率C. GOP长度D. 视频分辨率答案:D6. 视频编码标准中,以下哪种编码格式适用于流媒体传输?A. H.264B. MPEG-2C. GIFD. MJPEG答案:A7. 以下哪一种视频格式不支持透明通道?A. AVIB. MOVC. GIFD. MP4答案:D8. 在视频处理中,以下哪种滤波算法主要用于边缘检测?A. 双线性插值B. Sobel算子C. Canny算子D. 中值滤波答案:B9. 视频流媒体传输中,以下哪个协议常用于直播场景?A. RTMPB. RTPC. HTTPD. FTP答案:A10. 在视频编码中,以下哪种帧类型不是用于随机访问?A. I帧B. P帧C. B帧D. D帧答案:C二、简答题(每题10分,共30分)1. 请简述视频编码中的预测编码原理。
答:预测编码是视频编码中一种重要的压缩技术。
它利用时域上的冗余信息,通过对当前帧与参考帧进行差值编码。
具体而言,预测编码分为帧内预测和帧间预测两种方式。
帧内预测是指利用当前帧内的邻近像素值进行预测,并将预测误差编码。
常见的帧内预测算法有均值预测、最近邻预测和双向预测等。
通过帧内预测,可以压缩当前帧内部冗余的空间信息。
帧间预测是指利用参考帧与当前帧之间的关联性进行预测,再将预测误差编码。

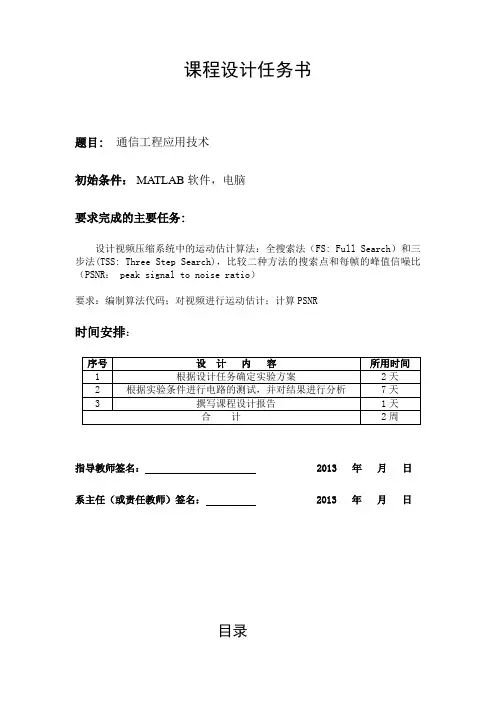

课程设计任务书题目: 通信工程应用技术初始条件: MATLAB 软件,电脑要求完成的主要任务:设计视频压缩系统中的运动估计算法:全搜索法(FS: Full Search)和三步法(TSS: Three Step Search),比较二种方法的搜索点和每帧的峰值信噪比(PSNR: peak signal to noise ratio)要求:编制算法代码;对视频进行运动估计;计算PSNR时间安排:指导教师签名: 2013 年月日系主任(或责任教师)签名: 2013 年月日目录摘要 (I)Abstract (II)1 设计任务 (1)2 实验原理及基本思想 (2)2.1 实验原理 (2)2.2基本思想 (2)3 运动估计算法 (3)3.1全搜索算法 (3)3.1.1全搜索算法及程序流程图 (3)3.1.2全搜索的特点 (4)3.2三步法 (4)3.2.1三步法的方法 (4)3.2.2三步法的特点 (4)1.搜索范围为[-7,7]; (4)4 仿真结果 (6)4.1全搜索算法仿真结果 (6)4.2三步法算法仿真结果 (6)4.3全搜索算法和三步法指标对比 (12)4.3.1全搜索算法指标 (12)4.3.2三步法指标 (12)4.4仿真结果分析 (12)5 心得体会 (13)6 参考文献 (14)试验程序 (15)附录: ..................................................... 错误!未定义书签。
摘要在视频编码和处理系统中,运动估计和运动补偿技术对降低视频序列时间冗余度、提高编码效率起着非常关键的作用。
运动估计的准确程度将直接决定视频编码器的编码效率。
它极大地消除了视频序列的帧间相关性。
运动估计算法的复杂性将直接决定视频压缩编码系统的复杂性,如何提高运动估计的效率,使运动估计算法的搜索过程更快速、更高效一直是人们研究的热点。
掌握运动估计的块匹配算法,以及快速运动估计算法。
数字视频实验报告班级:电信科0801班学号:姓名:实验报告二一、实验名称:视频信号的运动估计和运动补偿算法二、实验目的在视频编码和处理系统中,运动估计和运动补偿技术对降低视频序列时间冗余度、提高编码效率起着非常关键的作用。
运动估计的准确程度将直接决定视频编码器的编码效率。
它极大地消除了视频序列的帧间相关性。
运动估计算法的复杂性将直接决定视频压缩编码系统的复杂性,如何提高运动估计的效率,使运动估计算法的搜索过程更快速、更高效一直是人们研究的热点。
掌握运动估计的块匹配算法,以及快速运动估计算法。
三、实验内容:1、分析基于块匹配的全搜索运动估计算法程序,画出motionEstAnalysis.m 和 motionEstES.m文件流程图2、编程补充完成costFuncMAD.m 文件中最小绝对误差计算函数costFuncMAD()和imgPSNR.m文件中峰值信噪比PSNR计算函数imgPSNR()的程序,最终输出运动矢量场;3、掌握运动补偿算法,编程实现motionComp.m文件中对目标帧的运动补偿重构函数 motionComp();4、了解多种快速运动估计算法,例如三步法搜索法、二维对数法、菱形搜索法等。
5、总结实验结果,比较各种搜索算法的性能和所需时间。
四、实验原理在帧间预测编码中,由于活动图像邻近帧中的景物存在着一定的相关性。
因此,可将活动图像分成若干块或宏块,并设法搜索出每个块或宏块在邻近帧图像中的位置,并得出两者之间的空间位置的相对偏移量,得到的相对偏移量就是通常所指的运动矢量,得到运动矢量的过程被称为运动估计。
运动矢量和经过运动匹配后得到的预测误差共同发送到解码端,在解码端按照运动矢量指明的位置,从已经解码的邻近参考帧图像中找到相应的块或宏块,和预测误差相加后就得到了块或宏块在当前帧中的位置。
运动估计的准确程度往往用补偿图像与原图像比较的PSNR来衡量表示。
五、实验程序1、motionEstAnalysis.m文件流程图读取*.AVI文件并播放文件开始设定块大小和搜索步长取帧的范围1<i<44取第i帧,取P帧为i帧后两帧读第i、p帧的数据,分别存入imgI、imgP计算i帧的大小分别调用自定义函数计算运动矢量利用运动估计参数重构P帧图像计算峰值信噪比PSNR计算代价i<30?分别显示i帧、p帧和p帧重构帧画运动矢量图结束noyse no yes2、 motionEstES.m 文件流程图3、计算最小绝对误差程序(补充costFuncMAD.m 文件程序)sum=0; for i=1:n for j=1:nDifference=abs(currentBlk(i,j)-refBlk(i,j)); sum=Difference+sum; end ; end ;cost=sum/(n.^2);4、计算峰值信噪比PSNR 程序(补充imgPSNR.m 文件程序)[row col] = size(imgP); sum2=0; for i3=1:row for j3=1:colsum2=sum2+(imgComp(i3,j3)-imgP(i3,j3)).^2;%累加求和 end ends=sum2/(row*col); psnr=10*log10((n*n)/s);5、对目标帧的运动补偿重构程序(补充motionComp.m 文件程序)开始初始化:定义块中心,矢量及代价计算运动矢量比较得到代价最小的运动矢量,作为块的运动矢量计算块中心点最后分别计算I 帧各个块的块中心,运动矢量及代价结束[row col] = size(imgI);img=zeros(row,col);mbCount=0;for i = 1 : mbSize : row-mbSize+1 for j = 1 : mbSize : col-mbSize+1mbCount=mbCount+1;k1=motionVect(1,mbCount);k2=motionVect(2,mbCount) ;img(i:i+mbSize-1,j:j+mbSize-1)=imgI(i+k1:i+mbSize-1+k1,j+k2:j+mbSize-1+k2);end;end;imgComp=img;六、实验结果1、运动矢量场图像2、对目标帧的运动补偿重构程序第I 帧视频原始图像第P 帧视频原始图像第P 帧视频运动补偿重构图像3、视频重构视频峰值信噪比PSNR Psnr=29.349。

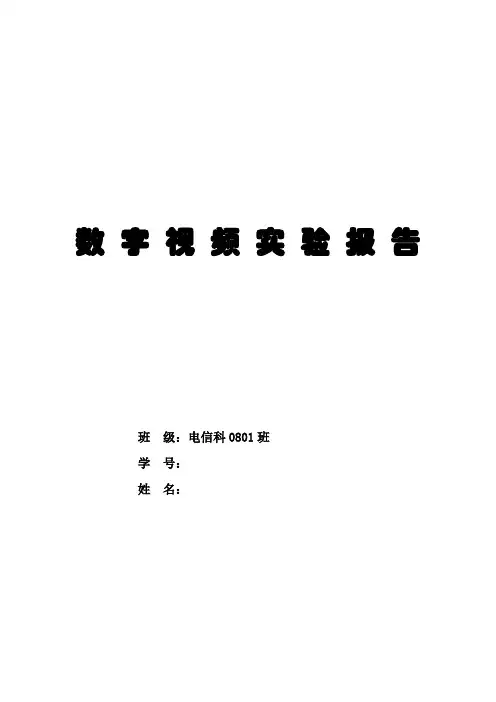

数 字 视 频 实 验 报 告
班 级:电信科0801班
学 号:
姓 名:
实 验 报 告 二
1、 实验名称:视频信号的运动估计和运动补偿算法
二、实验目的
在视频编码和处理系统中,运动估计和运动补偿技术对降低视频序列时间冗余度、提高编码效率起着非常关键的作用。
运动估计的准确程
度将直接决定视频编码器的编码效率。
它极大地消除了视频序列的帧间相关性。
运动估计算法的复杂性将直接决定视频压缩编码系统的复杂性,如何提高运动估计的效率,使运动估计算法的搜索过程更快速、更高效一直是人们研究的热点。
掌握运动估计的块匹配算法,以及快速运动估计算法。
三、实验内容:
1、 分析基于块匹配的全搜索运动估计算法程序,画出
motionEstAnalysis.m 和 motionEstES.m文件流程图
2、 编程补充完成costFuncMAD.m 文件中最小绝对误差计算函数
costFuncMAD()和imgPSNR.m文件中峰值信噪比PSNR计算函数
imgPSNR()的程序,最终输出运动矢量场;
3、 掌握运动补偿算法,编程实现motionComp.m文件中对目标帧的
运动补偿重构函数 motionComp();
4、 了解多种快速运动估计算法,例如三步法搜索法、二维对数
法、菱形搜索法等。
5、 总结实验结果,比较各种搜索算法的性能和所需时间。
四、实验原理
在帧间预测编码中,由于活动图像邻近帧中的景物存在着一定的相关性。
因此,可将活动图像分成若干块或宏块,并设法搜索出每个块或宏块在邻近帧图像中的位置,并得出两者之间的空间位置的相对偏移量,得到的相对偏移量就是通常所指的运动矢量,得到运动矢量的过程被称为运动估计。
运动矢量和经过运动匹配后得到的预测误差共同发送到解码端,在解码端按照运动矢量指明的位置,从已经解码的邻近参考帧图像中找到相应的块或宏块,和预测误差相加后就得到了块或宏块在当前帧中的位置。
运动估计的准确程度往往用补偿图像与原图像比较的PSNR来衡量表示。
五、实验程序
1、 motionEstAnalysis.m文件流程图
读取*.AVI文件
并播放文件
开始
设定块大小和搜索步长
取帧的范围 1<i<44
取第i帧,取P帧为i帧后两帧
读第i、p帧的数据,分别存入imgI、imgP
计算i帧的大小
分别调用自定义函数计算运动矢量
利用运动估计参数重构P帧图像
计算峰值信噪比PSNR
计算代价
i<30?
分别显示i帧、p帧和p帧重构帧
画运动矢量图
结束
no
yse no yes
2、 motionEstES.m文件流程图
开始
计算块中心点
初始化:定义块中心,矢量及代价
最后分别计算I帧各个块的块中心,运动矢量及代价
计算运动矢量
比较得到代价最小的运动矢量,作为块的运动矢量
结束
3、计算最小绝对误差程序(补充costFuncMAD.m文件程序)
sum=0;
for i=1:n
for j=1:n
Difference=abs(currentBlk(i,j)-refBlk(i,j));
sum=Difference+sum;
end;
end;
cost=sum/(n.^2);
4、计算峰值信噪比PSNR程序(补充imgPSNR.m文件程序)
[row col] = size(imgP);
sum2=0;
for i3=1:row
for j3=1:col
sum2=sum2+(imgComp(i3,j3)-imgP(i3,j3)).^2;%累加求和end
end
s=sum2/(row*col);
psnr=10*log10((n*n)/s);
5、对目标帧的运动补偿重构程序(补充motionComp.m文件程序)[row col] = size(imgI);
img=zeros(row,col);
mbCount=0;
for i = 1 : mbSize : row-mbSize+1
for j = 1 : mbSize : col-mbSize+1
mbCount=mbCount+1;
k1=motionVect(1,mbCount);
k2=motionVect(2,mbCount) ;
img(i:i+mbSize-1,j:j+mbSize-1)= imgI(i+k1:i+mbSize-
1+k1,j+k2:j+mbSize-1+k2);
end;
end;
imgComp=img;
六、实验结果
1、运动矢量场图像
2、对目标帧的运动补偿重构程序第 I 帧视频原始图像
第 P 帧视频原始图像
第 P 帧视频运动补偿重构图像
3、视频重构视频峰值信噪比PSNR Psnr=29.349。
