运动估计算法比较

计算机视觉中的目标跟踪与运动估计算法摘要：随着计算机视觉技术的迅猛发展，目标跟踪与运动估计成为了计算机视觉领域一个重要的研究方向。

目标跟踪是指在给定的视频序列中，通过对目标的连续观察和判断，实时地追踪目标的位置，运动估计则是通过对目标在图像或视频序列中的运动进行建模和预测。

本文将介绍目标跟踪与运动估计的基础概念、常用算法和应用领域，并讨论其挑战和发展趋势。

1.引言计算机视觉是一门研究如何使计算机能够“看”的学科，它将图像处理、模式识别和人工智能等知识相结合，旨在模拟人类的视觉系统，实现对图像和视频的理解和分析。

目标跟踪与运动估计是计算机视觉领域的一个重要方向，具有广泛的应用前景。

2.目标跟踪算法目标跟踪算法是指在给定的视频序列中，通过对目标的连续观察和判断，实时地追踪目标的位置。

常见的目标跟踪算法包括基于模板匹配的方法、基于特征匹配的方法、基于相关滤波的方法等。

这些算法利用了图像中目标的特征信息（如颜色、纹理、形状等）来判断目标的位置，并通过更新模型或特征来实现目标的连续跟踪。

3.运动估计算法运动估计是指通过对目标在图像或视频序列中的运动进行建模和预测。

常见的运动估计算法包括基于光流的方法、基于特征点匹配的方法、基于深度学习的方法等。

这些算法利用了图像序列中的像素或特征点之间的变化关系，预测目标的未来位置，进而实现对目标的运动估计。

4.应用领域目标跟踪与运动估计在很多领域有着广泛的应用，例如视频监控、交通管理、移动机器人、虚拟现实等。

在视频监控领域，目标跟踪与运动估计可以实时地追踪事件发生的位置和运动轨迹，提供重要的监控信息。

在交通管理领域，目标跟踪与运动估计可以预测交通流量和车辆轨迹，提供交通优化的参考。

在移动机器人领域，目标跟踪与运动估计可以实现对机器人的自主导航和动作控制。

在虚拟现实领域，目标跟踪与运动估计可以实现用户动作捕捉和虚拟对象的交互。

5.挑战和发展趋势目标跟踪与运动估计在实际应用中仍面临一些挑战，如目标形变、光照变化、遮挡等。

运动估计算法简述标签：搜索运动估计预测矢量算法分类：探索H.2642007-02-03 13:59马上要做运动估计算法，重点整理了一下这方面的内容。

帧间预测编码可以简单地分为单向预测、双向预测、多帧预测。

而H.264标准采用了多帧预测，参考帧可达5—15帧。

运动补偿采用较多的有运动矢量估计[重叠块运动补偿(OBMC)]、全局运动估计、基于象素点的运动估计、基于区域的运动估计、基于网格的运动估计。

1.单向预测原理：将重建帧和参考帧送运动参数估值器(ME)比较得到运动矢量，再将运动矢量和重建帧送到运动补偿预测器中，得预测帧Ft^(x,y)。

Ft^(x,y)=Ft(x+i,y+j) 其中(i,j)即MV2.基于块匹配算法的运动矢量估计简单地说就是以块为单位分配运动矢量。

在前一帧搜索区(M+2Wx,M+2Wy)内找到与当前帧块相匹配的块，位移d(i,j)即为运动矢量。

常用的块匹配准则有：均方误差(MSE)最小准则，绝对误差均值(MAD)最小准则、NCCF准则。

搜索方法：a.穷尽搜索计算(2Wx+1)×(2Wy+1)个MAD值，全局最优，计算量大。

b.快速搜索(1)分层的和多分辨率的快速块匹配方法(2)基于连续消除的快速块匹配方法(3)固定搜索模式的快速块匹配方法(e.g.三步搜索法)(4)基于时空相关性和视觉特性的快速块匹配方法3.重叠块运动补偿(OBMC)为解决方块效应特别是运动矢量估计不准确或物体运动不是简单的平移运动以及一个块中有多个不同物体运动时的问题，采用OBMC方法，即一个像素的预测不仅基于其所属块的MV估计，还基于相邻块的MV估计。

4.运动估计•运动表示法：(1)基于块的运动表示法帧间宏块分割区域大小的选择：大分区，表征MV的选择和区分割类型的比特数较少，但运动压缩的冗余度较高，运动补偿残差在多细节区域能量很高。

小分区，运动补偿残差能量较低，但需要较多的表征MV的选择和区分割类型的比特数，运动压缩的冗余度较低。

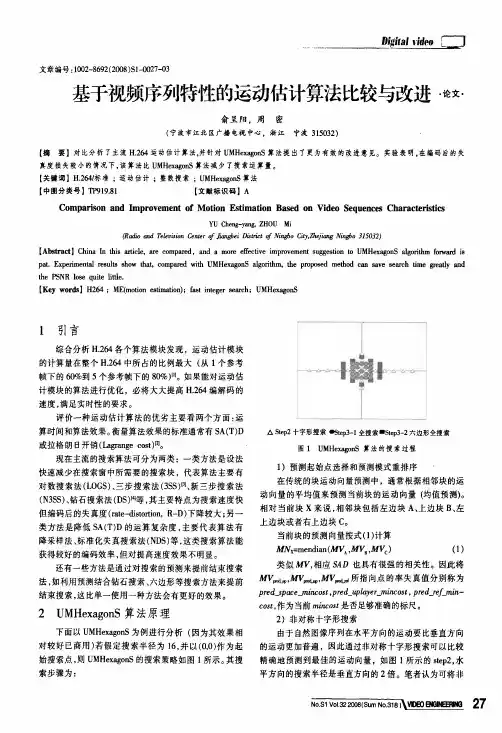

文章编号：1002—8692(2008)S1-0027-03I ，i gi t al vi deo r ]…一……————————————————-——H —…———————————．．．．-—二=二●■■■i ：”基于视频序列特性的运动估计算法比较与改进论文俞呈阳。

周密(宁渡市江北区广播电视中心，浙江宁波315032)【摘要】对比分析了主流H ．264运动估计算法，并针对U M H exagonS 算法提出了更为有效的改进意见。

实验表明，在编码后的失真度损失较小的情况下，该算法比U M H exagonS 算法减少了搜索运算量。

【关键词】H ．264／标准；运动估计；整数搜索；U M H exagonS 算法【中图分类号】TPgl 9．81【文献标识码】AC om pa r i s on a nd I m pr ovem ent of Mot i on E st i m at i on B a se d o nV i de o Seq uenc esC har act er i s t i csY U C heng-yang ，ZH O UM i(Rod 如and Tel evi si on C enter of J i ans b ei D i st ri c t of m n#o Ci ty,Zh ej i ang N i n #o 315032)【A bs t ra ct 】C hi naI n t hi sar ti cle ，are c om pa r ed ，a ndam or e ef f ect i ve i m pr ove m e ntsugge st i ont oU M H exagonS al g or i t hmf or w ar d i spa t ．Exper i m e nt al r esul t s show t h at ，com par e d wi t h U M H exagonS al gor i t hm ，t hepm pos ed me t hod c al ls avesear ch t i m egr ea dy a ndt he P SN R l o s equi t e l i t t le ．【K ey w or ds 】H 264；M E(m ot i on est i m at i on)；f asti nt eger s e ar c h ；UM H exa go nS 1引言综合分析H ．264各个算法模块发现，运动估计模块的计算量在整个H ．264中所占的比例最大(从1个参考帧下的60％到5个参考帧下的80％)Ⅲ。

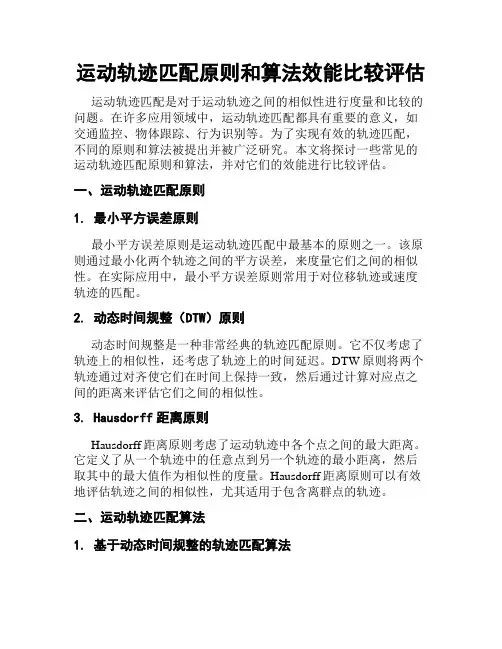

运动轨迹匹配原则和算法效能比较评估运动轨迹匹配是对于运动轨迹之间的相似性进行度量和比较的问题。

在许多应用领域中，运动轨迹匹配都具有重要的意义，如交通监控、物体跟踪、行为识别等。

为了实现有效的轨迹匹配，不同的原则和算法被提出并被广泛研究。

本文将探讨一些常见的运动轨迹匹配原则和算法，并对它们的效能进行比较评估。

一、运动轨迹匹配原则1. 最小平方误差原则最小平方误差原则是运动轨迹匹配中最基本的原则之一。

该原则通过最小化两个轨迹之间的平方误差，来度量它们之间的相似性。

在实际应用中，最小平方误差原则常用于对位移轨迹或速度轨迹的匹配。

2. 动态时间规整（DTW）原则动态时间规整是一种非常经典的轨迹匹配原则。

它不仅考虑了轨迹上的相似性，还考虑了轨迹上的时间延迟。

DTW原则将两个轨迹通过对齐使它们在时间上保持一致，然后通过计算对应点之间的距离来评估它们之间的相似性。

3. Hausdorff距离原则Hausdorff距离原则考虑了运动轨迹中各个点之间的最大距离。

它定义了从一个轨迹中的任意点到另一个轨迹的最小距离，然后取其中的最大值作为相似性的度量。

Hausdorff距离原则可以有效地评估轨迹之间的相似性，尤其适用于包含离群点的轨迹。

二、运动轨迹匹配算法1. 基于动态时间规整的轨迹匹配算法基于动态时间规整原则的轨迹匹配算法主要包括DTW算法和其变种。

这些算法通过动态规划的方式找到使两个轨迹时间上一致的对齐路径，并根据对应点之间的距离计算相似性得分。

DTW 算法及其变种在轨迹匹配中具有很好的效果，但对于较长的轨迹或高维度的轨迹数据，计算开销较大。

2. 基于Hausdorff距离的轨迹匹配算法基于Hausdorff距离原则的轨迹匹配算法主要包括Hausdorff距离算法和其改进算法。

这些算法通过比较两个轨迹中各点之间的最大距离来计算相似性得分。

Hausdorff距离算法在处理包含离群点的轨迹时具有良好的效果，但对于噪声较大的轨迹数据，容易受到噪声点的干扰。

文章编号　100426410(2007)S120010204H 1264中运动估计算法研究与对比贺克军,梁　齐(合肥工业大学理学院,合肥)摘　要:自从视频编解码标准H 1264发布以来,国内外学者专家提出了大量的基于此标准的运动估计算法。

本文将介绍一些典型的算法,对其性能进行分析比较。

关　键　词:H 1264标准;运动估计;块匹配;UM Hexag onS 算法中图分类号:TN91 文献标识码:A收稿日期2525作者简介贺克军(8),男,合肥工业大学理学院,硕士研究生。

0　引言视频编码标准H 1264自发布以来一直就是研究的热点,和H 1261、H 1263一样,H 1264也是采用DC T 变换编码加DPCM 的差分编码,即混合编码结构。

同时,H 1264在混合编码的框架下引入了新的编码方式,提高了编码效率。

H 1264提供16×16,16×18,8×16,8×8以及8×8以下的多种分块的运动补偿单元[1]。

对于8×8以下的分块,也还有4种小块的划分。

提供如此多的分块单元的选择,使得编码效率大大提高,但代价是增加了大量的运动估计时间。

所以如何在保证一定图象质量的条件下,尽量减少对运动估计的计算量,成为当今的一个主要研究点。

因此,许多针对此问题的快速搜索算法被相继提了出来。

1　匹配准则在熟知的视频编码标准中(H 1261、H 1236、MP EG 21、MPEG 22、MPEG 24),运动估计和运动补偿在当前帧的8×8或者16×16块上进行。

整个块的运动估计也被称为块匹配[2]。

在一个典型的块匹配算法中,一帧图像被分割为M ×N 或者是更为常用的N ×N 像素大小的块。

在(N +2w )×(N +2w )大小的匹配窗中,当前块与前一帧中对应的块相比较。

基于匹配标准,找出最佳匹配,得到当前块的替代位置。

四步法运动估计算法
"四步法"运动估计算法通常指的是在计算机视觉中用于估计物
体运动的一种方法。

这个方法包括四个基本步骤。

请注意，具体的实现可能会有所不同，以下是一个概括：
1.特征提取（Feature Extraction）：
从连续的图像帧中提取特征点或特征描述子，这些特征可以唯一地标识场景中的关键点。

常见的特征包括角点、边缘等。

2.特征匹配（Feature Matching）：
将第一帧和后续帧中提取的特征进行匹配，以确定它们在不同帧之间的对应关系。

这可以使用各种匹配算法，如最近邻匹配、光流等。

3.运动模型估计（Motion Model Estimation）：
根据特征匹配的结果，使用运动模型来估计物体或相机的运动。

运动模型可以是刚体变换、仿射变换等，取决于场景的复杂性。

4.运动参数优化（Motion Parameters Optimization）：
通过优化算法（例如最小二乘法）对运动模型的参数进行调整，以最小化特征点在相邻帧之间的误差。

这一步旨在提高运动估计的准确性。

这个四步法的运动估计算法在许多计算机视觉应用中都有应用，包括目标跟踪、光流估计、SLAM（Simultaneous Localization and Mapping）等。

在实际应用中，也可能需要考虑图像噪声、遮挡、光照变化等因素，因此算法的鲁棒性也是一个重要的考虑因素。

需要注意的是，这只是一种常见的运动估计方法之一，还有其他许多复杂的算法和技术，具体选择取决于应用场景和需求。

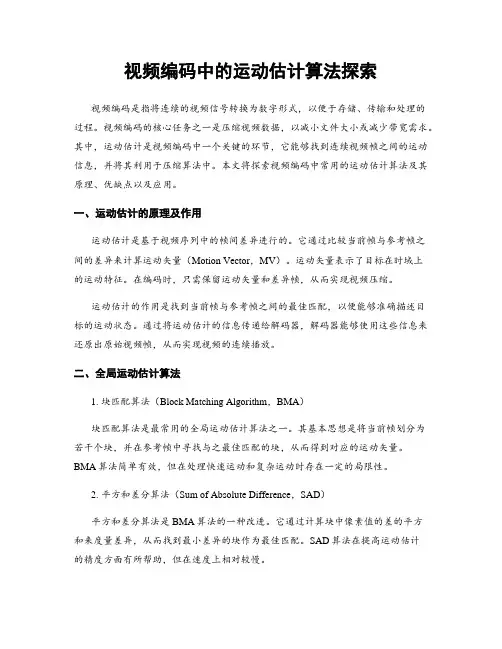

视频编码中的运动估计算法探索视频编码是指将连续的视频信号转换为数字形式，以便于存储、传输和处理的过程。

视频编码的核心任务之一是压缩视频数据，以减小文件大小或减少带宽需求。

其中，运动估计是视频编码中一个关键的环节，它能够找到连续视频帧之间的运动信息，并将其利用于压缩算法中。

本文将探索视频编码中常用的运动估计算法及其原理、优缺点以及应用。

一、运动估计的原理及作用运动估计是基于视频序列中的帧间差异进行的。

它通过比较当前帧与参考帧之间的差异来计算运动矢量（Motion Vector，MV）。

运动矢量表示了目标在时域上的运动特征。

在编码时，只需保留运动矢量和差异帧，从而实现视频压缩。

运动估计的作用是找到当前帧与参考帧之间的最佳匹配，以便能够准确描述目标的运动状态。

通过将运动估计的信息传递给解码器，解码器能够使用这些信息来还原出原始视频帧，从而实现视频的连续播放。

二、全局运动估计算法1. 块匹配算法（Block Matching Algorithm，BMA）块匹配算法是最常用的全局运动估计算法之一。

其基本思想是将当前帧划分为若干个块，并在参考帧中寻找与之最佳匹配的块，从而得到对应的运动矢量。

BMA算法简单有效，但在处理快速运动和复杂运动时存在一定的局限性。

2. 平方和差分算法（Sum of Absolute Difference，SAD）平方和差分算法是BMA算法的一种改进。

它通过计算块中像素值的差的平方和来度量差异，从而找到最小差异的块作为最佳匹配。

SAD算法在提高运动估计的精度方面有所帮助，但在速度上相对较慢。

三、局部运动估计算法1. 区域匹配算法（Region Matching Algorithm，RMA）区域匹配算法是一种基于像素的非全局运动估计算法。

它将当前帧的图像划分为不同的区域，并寻找参考帧的区域进行匹配。

RMA算法能够更好地处理复杂运动情况，但计算量和时间复杂度较高。

2. 梯度法梯度法是一种基于局部像素间梯度变化的运动估计方法。

图像处理中的运动估计与运动补偿方法对比研究概述：在图像处理领域中，运动估计与运动补偿是常用的技术方法，用于处理视频序列中物体的运动。

运动估计是通过对连续帧之间的像素位移进行分析，来估计物体的运动轨迹。

而运动补偿则是根据运动估计的结果，对图像进行处理，以消除运动导致的图像模糊与变形。

本文将对常用的运动估计与运动补偿方法进行对比研究。

一、运动估计方法1. 基于块匹配的运动估计方法：基于块匹配的运动估计方法将图像划分为多个块，通过搜索邻域中与当前块相似的块，来确定运动向量。

常见的基于块匹配的运动估计算法有全局运动估计法（Global Motion Estimation）和局部运动估计法（Local Motion Estimation）。

全局运动估计法适用于场景变化较小的视频序列，通过对整个图像进行分析来估计全局的运动。

而局部运动估计法则适用于场景变化较大的视频序列，它将图像分为多个小块，对每个小块进行独立的运动估计。

2. 基于光流的运动估计方法：基于光流的运动估计方法利用了物体在连续帧之间的像素强度变化来估计物体的运动。

光流计算方法包括基于亮度的方法和基于特征点的方法。

基于亮度的方法通常使用亮度差分或亮度约束方程来计算光流，它假设相邻帧中像素的亮度保持不变。

基于特征点的方法则通过对图像中的特征点进行跟踪来计算光流，例如使用特征点的轨迹或特征描述子。

3. 基于模型的运动估计方法：基于模型的运动估计方法通过建立物体的数学模型，来估计物体的运动。

常见的基于模型的运动估计方法有基于刚体模型的运动估计和基于非刚体模型的运动估计。

基于刚体模型的运动估计方法假设被观测物体是刚体，运动是刚体的刚性变换。

这种方法可以通过对物体的旋转和平移进行分解来估计运动。

而基于非刚体模型的运动估计方法适用于非刚体物体，它考虑了物体的变形与形变。

二、运动补偿方法1. 基于插值的运动补偿方法：基于插值的运动补偿方法通过对图像进行插值，来消除由于运动导致的图像变形和模糊。

运动估计综述1.定义这里指基于块的运动估计，基本思想是将图像序列的每一帧分成许多互不重叠的块，并认为块内所有像素的位移量都相同，然后对每个宏块到参考帧某一给定特定搜索范围内根据一定的块匹配准则找出与当前块最相似的块，即匹配块，匹配块与当前块的相对位移即为运动矢量。

2.运动估计算法2.1全搜索每一点都要比较，需计算（2*d+1）*(2*d+1)次（d是搜索范围）。

对分辨率360x288，帧率30fps的视频，设d=21，每秒要计算1.09E10次，计算量太大，需要研究相应的快速算法。

2.2早期的快速算法（固定模式法）这些算法假设匹配误差随着离全局误差最小点的距离增加而单调增加。

一般从原点开始，采用固定的搜索模板和搜索策略得到最佳匹配块。

常见的有：三步法（TSS）、四步法（FSS）、菱形法（DS）、六边形法(HEXBS)等。

三步法（TSS）四步法（FSS ）菱形法（DS ）：六边形法（HEXBS ）：早期算法的不足：∙ 没有利用图像本身的相关信息，不能根据物体运动的剧烈程度自适应的改变搜索起点和搜索半径；∙ 以菱形法为例，对背景图像，也要经历从大模板到小模板的转换过程，至少需要13个搜索点，搜索速度还有待改进；∙ 对于运动剧烈的图像，从原点开始搜索时，要经过多次搜索才能找到匹配点，搜索点过多，且容易陷入局部最优点。

2.3近年来提出的新算法针对以上不足，近几年来，针对序列图像的时空相关性和人眼视觉特性，提出了许多改进算法，主要从以下几个方面着手：∙预测搜索起点利用相邻块之间的运动相关性选择一个反映当前块运动趋势的预测点作为初始搜索点，这个预测点一般比原点更靠近全局最小点。

从预测点开始搜索可以在一定程度上提高搜索速度和搜索精度。

∙中止判别条件利用相邻块的相关性自适应的调整终止阀值，当搜索值小于该值时，则认为满足条件，跳出后面的搜索过程。

∙搜索模板的选择在序列图像中，大多数的运动矢量都位于水平或垂直方向，因此可以设计相应的搜索模板（非对称搜索模板）来加快搜索速度。

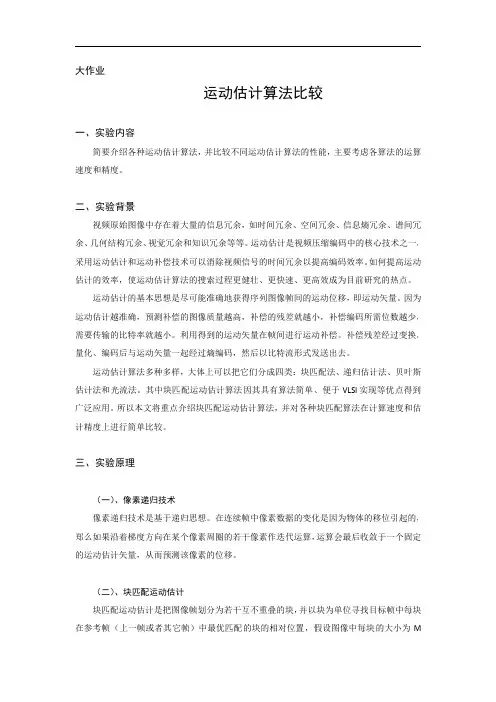

大作业运动估计算法比较一、实验内容简要介绍各种运动估计算法，并比较不同运动估计算法的性能，主要考虑各算法的运算速度和精度。

二、实验背景视频原始图像中存在着大量的信息冗余，如时间冗余、空间冗余、信息熵冗余、谱间冗余、几何结构冗余、视觉冗余和知识冗余等等。

运动估计是视频压缩编码中的核心技术之一，采用运动估计和运动补偿技术可以消除视频信号的时间冗余以提高编码效率。

如何提高运动估计的效率，使运动估计算法的搜索过程更健壮、更快速、更高效成为目前研究的热点。

运动估计的基本思想是尽可能准确地获得序列图像帧间的运动位移，即运动矢量。

因为运动估计越准确，预测补偿的图像质量越高，补偿的残差就越小，补偿编码所需位数越少，需要传输的比特率就越小。

利用得到的运动矢量在帧间进行运动补偿。

补偿残差经过变换、量化、编码后与运动矢量一起经过熵编码，然后以比特流形式发送出去。

运动估计算法多种多样，大体上可以把它们分成四类：块匹配法、递归估计法、贝叶斯估计法和光流法。

其中块匹配运动估计算法因其具有算法简单、便于VLSI实现等优点得到广泛应用。

所以本文将重点介绍块匹配运动估计算法，并对各种块匹配算法在计算速度和估计精度上进行简单比较。

三、实验原理（一）、像素递归技术像素递归技术是基于递归思想。

在连续帧中像素数据的变化是因为物体的移位引起的，郑么如果沿着梯度方向在某个像素周圈的若干像素作迭代运算，运算会最后收敛于一个固定的运动估计矢量，从而预测该像素的位移。

（二）、块匹配运动估计块匹配运动估计是把图像帧划分为若干互不重叠的块，并以块为单位寻找目标帧中每块在参考帧（上一帧或者其它帧）中最优匹配的块的相对位置，假设图像中每块的大小为M×N，dxmax为参考块水平方向可搜索最大位移而dymax为参考块垂直方向可搜索最大位移那么基于块匹配的运动估计就是在参考帧（或者其它上一帧）的(M+2dxmax)×(N+2dymax)候选区搜索窗口中找到和目标帧的当前大小为M×N的块的最匹配的块则参考块的运动矢量可用如下的数学公式描述：R表示相关性评价函数，f(m,n)表示目标或当前帧图像的灰度值。

图像编码是数字图像处理领域中的重要研究方向，旨在实现图像压缩和传输的高效性。

其中，运动估计方法是图像编码中的关键环节之一，它通过分析图像序列中的运动信息，寻找出相邻帧之间的位移和变化，从而实现对图像序列的压缩和重建。

本文将对图像编码中的运动估计方法进行深入探讨，并分析其在实际应用中的优缺点。

一、运动估计的基本原理运动估计是基于时间连续性假设的，它假设相邻帧之间的像素具有一定的相关性，一种常用的运动估计方法是基于块匹配的运动估计。

它将当前帧的图像块与参考帧中的相邻块进行比较，寻找出最佳匹配块，根据匹配块的位移和变化来估计当前帧中像素的运动情况。

二、全搜索算法全搜索算法是最简单直观的运动估计算法，它遍历参考帧中的所有可能块，计算每个块与当前帧中的图像块的相似度，找出最佳匹配块。

全搜索算法的优点是能够找到最精确的运动向量，缺点是计算量较大，对实时处理要求较高。

三、快速算法为了降低运动估计的计算复杂度，提高图像编码的实时性，研究人员提出了各种快速算法。

其中，采用搜索策略的剪枝方法是一种常用的快速算法。

它通过将参考图像划分为多个子块，只搜索与当前块最相似的子块，从而减少搜索范围，提高运动估计的速度。

四、运动补偿算法运动补偿算法是运动估计方法的一种应用，它利用运动估计得到的运动向量，对当前帧进行运动补偿，得到预测帧，再将预测帧与真实帧之间的残差进行编码。

运动补偿算法的优点是能够进一步降低图像编码的比特率，缺点是对快速运动或复杂场景的处理效果较差。

五、深度学习在运动估计中的应用近年来，随着深度学习的兴起，研究人员开始尝试将其应用于运动估计领域。

深度学习可以通过大量的训练数据进行参数训练，实现对复杂场景和快速运动的精确估计。

同时，深度学习结合了卷积神经网络和循环神经网络的优点，能够有效处理时序信息，提高运动估计的准确性。

六、结语图像编码中的运动估计方法是图像压缩和传输的关键环节，不同的运动估计方法具有不同的优缺点。

第２７卷第４期测　绘　工　程Ｖｏｌ．２７，Ｎｏ．４２０１８年４月Ｅｎｇｉｎｅｅｒｉｎｇ　ｏｆ　Ｓｕｒｖｅｙｉｎｇ　ａｎｄ　ＭａｐｐｉｎｇＡｐｒ．，２０１８引用著录：袁志聪，鲁铁定，邓小渊．点云的刚体运动参数估计方法的比较［Ｊ］．测绘工程，２０１８，２７（４）：３４－４０．ＤＯＩ：１０．１９３４９／ｊ．ｃｎｋｉ．ｉｓｓｎ１００６－７９４９．２０１８．０４．００６点云的刚体运动参数估计方法的比较袁志聪１，２，鲁铁定１，２，邓小渊１，２（１．东华理工大学测绘工程学院，江西南昌３３００１３；２．流域生态与地理环境监测国家测绘地理信息局重点实验室，江西南昌３３００１３）摘　要：点云配准是使不同视角下的点云数据实现正确拼接，解算三维空间刚体平移和旋转参数是点云配准中的核心问题。

文中针对刚体运动参数求解问题，分析现有的奇异值分解法（ＳＶＤ）、正交分解法（ＯＤ）、单位四元数法（ＵＱＤ）、对偶四元数法（ＤＱＤ）４种不同的估计方法，通过模拟实验及实例展开分析，探讨各自的优缺点及适用性，结合实例结果表明，对偶四元数求解刚体运动参数的总体性能最优，在实际应用中可以优先使用对偶四元数进行刚体变换参数求解。

关键词：点云配准；刚体变换；单位四元数；对偶四元数中图分类号：Ｐ２３７ 文献标识码：Ａ 文章编号：１００６－７９４９（２０１８）０４－００３４－０７Ｃｏｍｐａｒｉｓｏｎ　ｏｆ　ｐａｒａｍｅｔｅｒ　ｅｓｔｉｍａｔｉｏｎ　ｍｅｔｈｏｄｓ　ｆｏｒｒｉｇｉｄ　ｍｏｔｉｏｎ　ｏｆ　ｐｏｉｎｔ　ｃｌｏｕｄＹＵＡＮ　Ｚｈｉｃｏｎｇ１，２，ＬＵ　Ｔｉｅｄｉｎｇ１，２，ＤＥＮＧ　Ｘｉａｏｙｕａｎ１，２（１．Ｃｏｌｌｅｇｅ　ｏｆ　Ｇｅｏｍａｔｉｃｓ，Ｅａｓｔ　Ｃｈｉｎａ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　ｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｃｈａｎｇ　３３００１３，Ｃｈｉｎａ；２．Ｋｅｙ　ＬａｂｏｒａｔｏｒｙＷａｔｅｒｓｈｅｄ　Ｅｃｏｌｏｇｙ　ａｎｄ　Ｇｅｏｇｒａｐｈｉｃａｌ　Ｅｎｖｉｒｏｎｍｅｎｔ　Ｍｏｎｉｔｏｒｉｎｇ，Ｎａｔｉｏｎａｌ　Ａｄｍｉｎｉｓｔｒａｔｉｏｎ　ｏｆ　Ｓｕｒｖｅｙｉｎｇ，Ｍａｐｐｉｎｇ　ａｎｄＧｅｏｉｎｆｏｒｍａｔｉｏｎ，Ｎａｎｃｈａｎｇ　３３００１３，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｐｏｉｎｔ　ｃｌｏｕｄ　ｒｅｇｉｓｔｒａｔｉｏｎ　ｉｓ　ｔｏ　ｍａｋｅ　ｔｈｅ　ｐｏｉｎｔ　ｃｌｏｕｄ　ｄａｔａ　ｆｒｏｍ　ｄｉｆｆｅｒｅｎｔ　ｖｉｓｕａｌ　ａｎｇｌｅｓ　ｔｏ　ｂｅｃｏｒｒｅｃｔｌｙ　ｓｐｌｉｃｅｄ．Ｃａｌｃｕｌａｔｉｎｇ　ｔｈｅ　ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ　ｒｉｇｉｄ　ｂｏｄｙ　ｔｒａｎｓｌａｔｉｏｎ　ａｎｄ　ｒｏｔａｔｉｏｎ　ｐａｒａｍｅｔｅｒｓ　ｉｓ　ｔｈｅｃｏｒｅ　ｐｒｏｂｌｅｍ　ｉｎ　ｐｏｉｎｔ　ｃｌｏｕｄ　ｒｅｇｉｓｔｒａｔｉｏｎ．Ｔｏ　ｓｏｌｖｅ　ｔｈｅ　ｐｒｏｂｌｅｍ　ｏｆ　ｒｉｇｉｄ　ｍｏｔｉｏｎ　ｐａｒａｍｅｔｅｒｓ，ｔｈｅ　ｆｏｕｒｅｓｔｉｍａｔｉｏｎ　ｍｅｔｈｏｄｓ　ｏｆ　ｓｉｎｇｕｌａｒ　ｖａｌｕｅ　ｄｅｃｏｍｐｏｓｉｔｉｏｎ　ｍｅｔｈｏｄ（ＳＶＤ），ｏｒｔｈｏｇｏｎａｌ　ｄｅｃｏｍｐｏｓｉｔｉｏｎ　ｍｅｔｈｏｄ（ＯＤ），ｕｎｉｔ　ｑｕａｔｅｒｎｉｏｎ（ＵＱＤ）ａｎｄ　ｄｕａｌ　ｑｕａｔｅｒｎｉｏｎ　ｍｅｔｈｏｄ（ＤＱＤ）ａｒｅ　ａｎａｌｙｚｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ．Ｔｈｒｏｕｇｈｓｉｍｕｌａｔｉｏｎ　ｅｘｐｅｒｉｍｅｎｔｓ　ａｎｄ　ｅｘａｍｐｌｅｓ，ｔｈｅｉｒ　ｏｗｎ　ａｄｖａｎｔａｇｅｓ　ａｎｄ　ｄｉｓａｄｖａｎｔａｇｅｓ　ａｎｄ　ａｐｐｌｉｃａｂｉｌｉｔｙ　ａｒｅｄｉｓｃｕｓｓｅｄ．Ｔｈｅ　ｒｅｓｕｌｔ　ｓｈｏｗｓ　ｔｈａｔ　ｔｈｅ　ｏｖｅｒａｌｌ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ｔｈｅ　ｄｕａｌ　ｑｕａｔｅｒｎｉｏｎ　ｉｓ　ｏｐｔｉｍｉｚｅｄ．Ｔｈｅｐａｒａｍｅｔｅｒｓ　ｏｆ　ｔｈｅ　ｒｉｇｉｄ　ｂｏｄｙ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ　ｃａｎ　ｂｅ　ｓｏｌｖｅｄ　ｂｙ　ｄｕａｌ　ｑｕａｔｅｒｎｉｏｎ　ｉｎ　ｔｈｅ　ｐｒａｃｔｉｃｅ　ａｐｐｌｉｃａｔｉｏｎ．Ｋｅｙ　ｗｏｒｄｓ：ｐｏｉｎｔ　ｃｌｏｕｄ　ｒｅｇｉｓｔｒａｔｉｏｎ；ｒｉｇｉｄ　ｂｏｄｙ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ；ｕｎｉｔ　ｑｕａｔｅｒｎｉｏｎ；ｄｕａｌ　ｑｕａｔｅｒｎｉｏｎ收稿日期：２０１７－０５－１６基金项目：国家自然科学基金资助项目（４１４６４００１；４１３７４００７）；测绘地理信息公益性行业科技专项（２０１５１２０２６）；国家重点研发计划（２０１６ＹＦＢ０５０１４０５）；国家重大科学研究计划项目（２０１６ＹＦＢ０５０２６０１－０４）第一作者简介：袁志聪（１９９４－），男，硕士研究生． 近年来，随着三维激光扫描技术的不断发展，点云获取的速度越来越快，如何高效地处理海量点云数据已成为科研领域的研究热点。

机器人运动规划中的算法比较和性能评估机器人运动规划是指通过算法设计和实现机器人在给定环境中实现预定任务的路径规划和避障策略。

在机器人运动规划中，算法的选择和性能评估是非常重要的。

本文将对机器人运动规划中常用的算法进行比较和性能评估，旨在为机器人设计和应用提供参考和指导。

在机器人运动规划中，常用的算法包括传统的基于图搜索的算法（比如Dijkstra算法、A*算法等），以及近年来兴起的基于采样的优化算法（比如RRT算法、RRT*算法、PRM算法等）。

首先，我们来比较基于图搜索算法和基于采样的优化算法。

图搜索算法通常将环境建模为图的形式，其中节点表示机器人在不同位置的状态，边表示机器人在不同状态之间的转换。

在搜索过程中，算法通过遍历图上的节点和边，寻找到达目标状态的最优路径。

这类算法具有较高的可靠性和准确性，但对于复杂的环境和大规模问题，搜索空间很容易变得非常庞大，导致计算复杂度很高。

相比之下，基于采样的优化算法通过随机采样的方式，生成机器人的运动轨迹，并在轨迹的基础上进行优化。

这种算法避免了对整个环境进行图搜索，因此计算复杂度相对较低，适用于大规模问题。

但是，由于是基于随机采样的方式，无法保证找到全局最优解，存在着局部最优解的问题。

其次，我们来评估这些算法的性能指标。

常用的性能指标包括路径长度、计算时间和路径可行性等。

路径长度是衡量算法性能的重要指标之一，它表示从初始位置到达目标位置所需的最短路径长度。

路径长度越短，则机器人运动效率越高。

在这方面，基于图搜索的算法具有较好的表现，能够找到最优路径。

而基于采样的优化算法，由于是基于随机采样的方法，无法保证找到全局最优解，因此路径长度可能相对较长。

计算时间是衡量算法效率的指标之一，它表示算法从输入开始到输出结果所花费的时间。

在机器人运动规划中，由于环境复杂性和问题规模的不同，计算时间的长短也会有所不同。

对于小规模问题，基于图搜索的算法能够快速找到最优路径，计算时间较短；而对于大规模问题，基于采样的优化算法由于采样过程的随机性，计算时间较长。

图像编码是一种将图像数据压缩，以便在存储和传输过程中节省空间和带宽的技术。

而图像编码的质量往往取决于运动估计方法的准确性和效率。

运动估计是指在视频编码中，通过对连续帧之间的差异进行分析，来估计图像中物体的运动信息的过程。

本文将探讨几种常用的运动估计方法。

一、全搜索法全搜索法是一种最基本的运动估计方法，也是一种最简单粗暴的方法。

该方法的思想是对于每个块在图像中搜索所有可能的位置，从而找到最佳的匹配。

但是由于它需要遍历所有可能的位置，时间复杂度非常高，计算量大，因此不适用于实时视频编码。

二、三步搜索法为了降低全搜索法的计算复杂度，三步搜索法被提出。

这种方法将图像分成多个宏块，然后分别使用全搜索法对每个宏块进行运动估计。

首先，在低分辨率下对宏块进行全搜索，找到粗略的最优位置。

然后，在较高分辨率下对该位置周围的邻域进行全搜索，获得更加精确的位置。

最后，在最高分辨率下对该位置进行全搜索，得到最优解。

三步搜索法相比全搜索法，减少了搜索的区域，提高了运动估计的速度，但仍然存在较高的计算复杂度。

三、块匹配法在块匹配法中，图像被划分成相同大小的块，在两帧之间寻找最匹配的块。

最常用的块匹配方法是块匹配算法（Block Matching Algorithm，BMA）。

BMA将每个块与其周围的候选块进行比较，并选择与之具有最小误差的块作为最佳匹配。

这种方法简单易懂，计算速度较快，因此被广泛应用于视频编码领域。

四、金字塔算法金字塔算法主要是为了解决运动估计过程中存在的尺度问题。

在传统的运动估计算法中，由于相邻帧之间的尺度变化，容易导致运动估计的错误。

而金字塔算法通过对图像进行多尺度分解，将原始图像分成多个不同分辨率的图像金字塔。

然后，在每个尺度下进行运动估计，最后将结果进行插值，得到最终的运动矢量。

金字塔算法在运动估计精度方面有一定的提高，但同样需要较大的计算量。

综上所述，图像编码中的运动估计方法有很多种，每种方法都有其优劣之处。
