电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。

故障和异常运行方式不可以防止，而事故那末可以防止发生。

1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。

此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。

故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。

1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。

在主保护系统失效时起备用作用的保护装置成为后备保护。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。

辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。

1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

继电保护复习题及参考答案一、单选题（共30题，每题1分，共30分）1、( ).系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。

A、中性点直接接地系统B、中性点不接地C、中心点经消弧线圈接地正确答案：A2、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、( )、低电压保护等。

A、距离保护B、瓦斯保护C、单相接地保护正确答案：C3、变电站中将交流一次侧高电压转換成二次电压,供给控制、测量、保护等二次设备使用的电气设备是( )。

A、电流互感器B、变压器C、电压互感器正确答案：C4、电动机单相接地故障的自然接地电流(未补偿过的电流 )大于 5A 时需装设( )。

A、低电压保护B、堵转保护C、单相接地保护正确答案：C5、某变电站的一条线路采用电流三段式保护,其中限时电流速断的整定值为 10A,在线路未端发生相间故障时,最大短路电流(最大运行方式下三相短路)为 30A,最小短路电流最小运行方式下两相短路)为 15A,则限时电流速断保护的灵敏系数为( )。

A、1.5B、2C、3D、4正确答案：A6、纵差动保护主要用于容量为( )的电动机。

A、小于 2MWB、2MW 及以上C、小于 5MW正确答案：B7、在检修变压器,要装设接地线时应( )。

A、先装导线端,再装接地端B、先装接地端,再装导线端C、先装中相正确答案：B8、眼晴接触化学介质的急救方法是 ( )。

A、睁开眼睛,用手抹掉介质B、捂住眼睛,寻找喷淋水清洗C、用衣服擦干净正确答案：B9、继电保护装置中电压继电器接在( )的二次测。

A、断路器B、电流互感器C、电压互感器正确答案：C10、自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。

A、自动合闸B、延时合闸C、不应动作正确答案：C11、( )负责指导监督全省安全生产考试工作A、省人社厅B、省应急管理厅C、省教育厅正确答案：B12、当供电电网电压过高时,会引起电动机铜损和铁损增大,增加电动机温升,电动机应装设( )A、装设过电压保护B、装设堵转保护C、装设低电压保护D、装设过负荷保护正确答案：A13、变压器处于异常运行时应( )。

继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。

A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。

A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。

A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。

A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。

A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。

A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。

A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。

A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。

这样的做法可能导致 0 事故的发生。

( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。

A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。

A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。

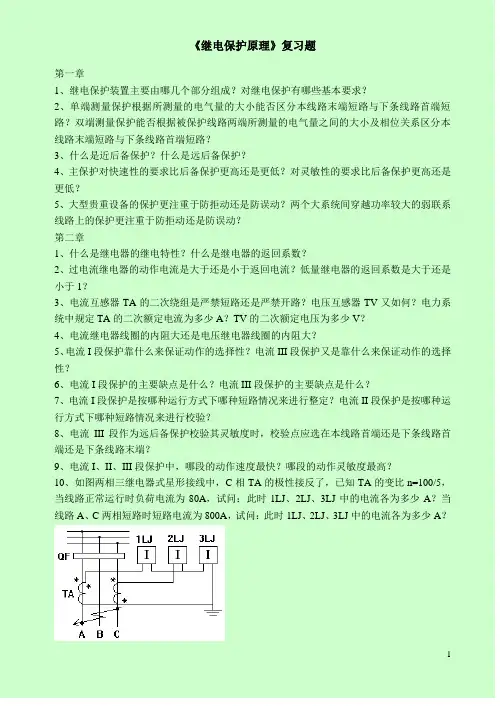

《继电保护原理》复习题第一章1、继电保护装置主要由哪几个部分组成？对继电保护有哪些基本要求？2、单端测量保护根据所测量的电气量的大小能否区分本线路末端短路与下条线路首端短路？双端测量保护能否根据被保护线路两端所测量的电气量之间的大小及相位关系区分本线路末端短路与下条线路首端短路？3、什么是近后备保护？什么是远后备保护？4、主保护对快速性的要求比后备保护更高还是更低？对灵敏性的要求比后备保护更高还是更低？5、大型贵重设备的保护更注重于防拒动还是防误动？两个大系统间穿越功率较大的弱联系线路上的保护更注重于防拒动还是防误动？第二章1、什么是继电器的继电特性？什么是继电器的返回系数？2、过电流继电器的动作电流是大于还是小于返回电流？低量继电器的返回系数是大于还是小于1？3、电流互感器TA的二次绕组是严禁短路还是严禁开路？电压互感器TV又如何？电力系统中规定TA的二次额定电流为多少A？TV的二次额定电压为多少V？4、电流继电器线圈的内阻大还是电压继电器线圈的内阻大？5、电流I段保护靠什么来保证动作的选择性？电流III段保护又是靠什么来保证动作的选择性？6、电流I段保护的主要缺点是什么？电流III段保护的主要缺点是什么？7、电流I段保护是按哪种运行方式下哪种短路情况来进行整定？电流II段保护是按哪种运行方式下哪种短路情况来进行校验？8、电流III段作为远后备保护校验其灵敏度时，校验点应选在本线路首端还是下条线路首端还是下条线路末端？9、电流I、II、III段保护中，哪段的动作速度最快？哪段的动作灵敏度最高？10、如图两相三继电器式星形接线中，C相TA的极性接反了，已知TA的变比n=100/5，当线路正常运行时负荷电流为80A，试问：此时1LJ、2LJ、3LJ中的电流各为多少A？当线路A、C两相短路时短路电流为800A，试问：此时1LJ、2LJ、3LJ中的电流各为多少A？11、如图所示电网，额定线电压为110kV ，E1、E2为两个等效系统电源，它们内阻抗的最大、最小值分别为：Z s1.min =2.5Ω，Z s1.max =5Ω，Z s2.min =10Ω，Z s2.max =∞Ω（即E2退出），各级线路长度为Lab=30km 、Lbc=60km 、Lcd=50km ，线路单位阻抗z=0.5Ω/km ，保护1上流过的最大负荷电流I fh.max =300A ，保护1处TA 的变比为n=500/5，试求： (1)保护1的电流I 段的二次侧整定值，并求其最小保护范围。

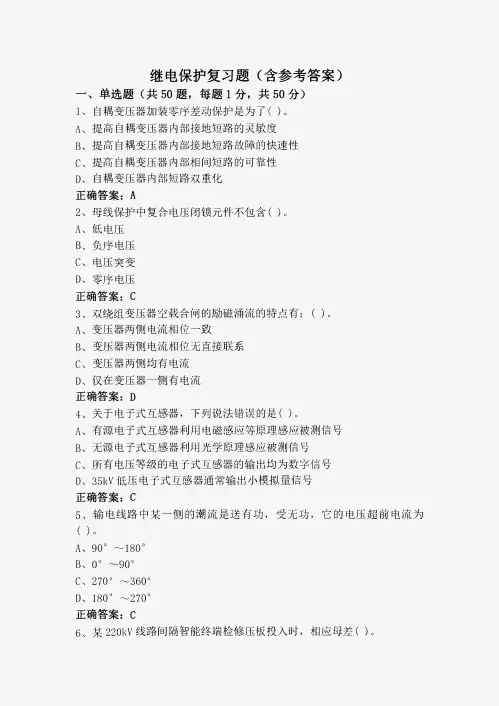

继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器加装零序差动保护是为了（）。

A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含（）。

A、低电压B、负序电压C、电压突变D、零序电压正确答案： C3、双绕组变压器空载合闸的励磁涌流的特点有：（）。

A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案： D4、关千电子式互感器，下列说法错误的是（）。

A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案： C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为()。

A、90°,,..._,180°B、o O ,,..._,g o 0C、270°,,..._,360°D、180°,,..._,270°正确答案： C6、某220kV线路间隔智能终端检修压板投入时，相应母差（）。

A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案： C7、下述不属千GOOSE报警功能的是（）A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案： C8、与励磁涌流（一次值）特征无关的是（）。

A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。

正确答案： C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，（）躲过渡电阻能力最强。

A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案： C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用（）方式，以满足实时性的要求。

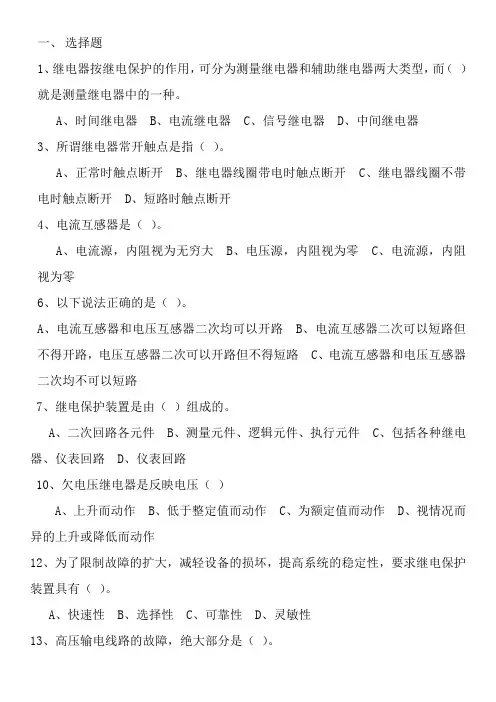

一、选择题1、继电器按继电保护的作用，可分为测量继电器和辅助继电器两大类型，而（）就是测量继电器中的一种。

A、时间继电器B、电流继电器C、信号继电器D、中间继电器3、所谓继电器常开触点是指（）。

A、正常时触点断开B、继电器线圈带电时触点断开C、继电器线圈不带电时触点断开D、短路时触点断开4、电流互感器是（）。

A、电流源，内阻视为无穷大B、电压源，内阻视为零C、电流源，内阻视为零6、以下说法正确的是（）。

A、电流互感器和电压互感器二次均可以开路B、电流互感器二次可以短路但不得开路，电压互感器二次可以开路但不得短路C、电流互感器和电压互感器二次均不可以短路7、继电保护装置是由（）组成的。

A、二次回路各元件B、测量元件、逻辑元件、执行元件C、包括各种继电器、仪表回路D、仪表回路10、欠电压继电器是反映电压（）A、上升而动作B、低于整定值而动作C、为额定值而动作D、视情况而异的上升或降低而动作12、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（）。

A、快速性B、选择性C、可靠性D、灵敏性13、高压输电线路的故障，绝大部分是（）。

A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路15、主保护或断路器拒动时，用来切除故障的保护是（）。

A、辅助保护B、异常运行保护C、后备保护D、安全自动装置16、下列( )属于电气设备不正常运行状态。

A、单相短路B、单相断线C、系统振荡17、继电保护（）要求在设计要求它动作的异常或故障状态下，能够准确地完成动作。

A、安全性B、可信赖性C、选择性D、快速性19、低电压继电器与过电压继电器的返回系数相比，（）。

A、两者相同B、过电压继电器返回系数小于低电压继电器C、大小相等D、低电压继电器返回系数小于过电压继电器20、电磁型过电流继电器返回系数不等于1的原因是（）。

A、存在摩擦力矩B、存在剩余力矩C、存在弹簧反作用力矩D、存在摩擦力矩和剩余力矩7．输电线路、变压器的纵联差动保护为了减小不平衡电流，可选用(B)级的电流互感器。

继电保护复习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.变压器的过负荷通常用来反映正常情况下过载情况，除了发信号外，有时还跳闸。

（）A、正确B、错误正确答案：B2.用供电元件的后备保护切除母线故障，时间较长，使系统电压长时间降低，不能保证安全连续供电，甚至造成系统稳定的破坏。

（）A、正确B、错误正确答案：A3.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。

（）A、正确B、错误正确答案：A4.近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

（）A、正确B、错误正确答案：B5.对没有任何补偿的线路，在单相重合闸的过程中存在潜供电流，如不考虑相间存在的互感，则潜供电流的大小与故障点的位置无关。

（）A、正确B、错误正确答案：A6.当运行方式增大，电流保护的范围也增大，运行方式减小，保护范围也减小，所以运行方式变化越大，保护范围越稳定。

（）A、正确B、错误正确答案：B7.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。

（）A、正确B、错误正确答案：B8.电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。

（）A、正确B、错误正确答案：B9.变压器励磁涌流的大小与合闸瞬间有关，当电压瞬时值为零时合闸励磁涌流最小。

( )A、正确B、错误正确答案：B10.绝缘监视装置适用于母线出线较多的情况。

A、正确B、错误正确答案：B11.系统运行方式越大，等效阻抗越大，短路电流越小，母线残压越大。

（A、正确B、错误正确答案：B12.接地距离保护只在线路发生单相接地路障时动作，相间距离保护只在线路发生相间短路故障时动作。

（）A、正确B、错误正确答案：B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。

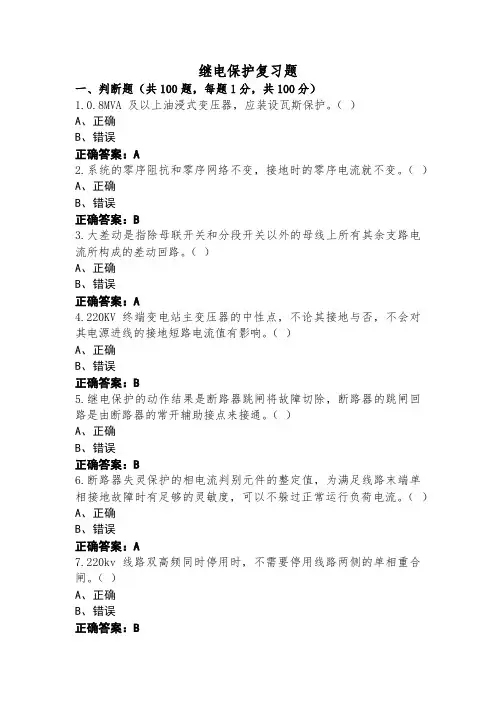

继电保护复习题一、判断题（共100题，每题1分，共100分）1.0.8MVA 及以上油浸式变压器，应装设瓦斯保护。

（）A、正确B、错误正确答案：A2.系统的零序阻抗和零序网络不变，接地时的零序电流就不变。

（）A、正确B、错误正确答案：B3.大差动是指除母联开关和分段开关以外的母线上所有其余支路电流所构成的差动回路。

（）A、正确B、错误正确答案：A4.220KV终端变电站主变压器的中性点，不论其接地与否，不会对其电源进线的接地短路电流值有影响。

（）A、正确B、错误正确答案：B5.继电保护的动作结果是断路器跳闸将故障切除，断路器的跳闸回路是由断路器的常开辅助接点来接通。

（）A、正确B、错误正确答案：B6.断路器失灵保护的相电流判别元件的整定值，为满足线路末端单相接地故障时有足够的灵敏度，可以不躲过正常运行负荷电流。

（）A、正确B、错误正确答案：A7.220kv线路双高频同时停用时，不需要停用线路两侧的单相重合闸。

（）A、正确B、错误正确答案：B8.变压器在运行中补充油，应事先将重瓦斯保护改接信号位置，以防止误动跳闸。

( )A、正确B、错误正确答案：A9.距离继电器能判别线路的区内、区外故障，是因为加入了带记忆的故障相电压极化· 量。

（）A、正确B、错误正确答案：B10.上下级保护装置间只要动作时间配合好，就可以保证选择性要求。

（A、正确B、错误正确答案：B11.输电线路纵联保护可以实现全线速动，因此可以提高电力系统并列运行的稳定性、减小故障造成的损坏程度、改善与后备保护的配合性能。

（）A、正确B、错误正确答案：A12.对于功率方向继电器，如果电流线圈或电压线圈的极性接反，就有可能使继电器误动或拒动。

（）A、正确B、错误正确答案：A13.偏移特性的阻抗继电器中不需要引入记忆回路和第三相电压。

（）A、正确B、错误正确答案：A14.方向阻抗继电器引入第三相电压是为了防止正方向出口两相短路拒动及反方向出口两相短路时误动。

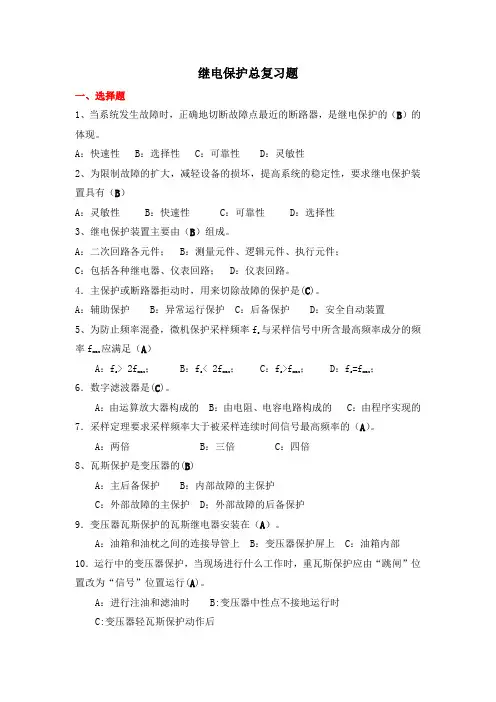

继电保护总复习题一、选择题1、当系统发生故障时，正确地切断故障点最近的断路器，是继电保护的（B）的体现。

A：快速性 B：选择性 C：可靠性 D：灵敏性2、为限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（B）A：灵敏性 B：快速性 C：可靠性 D：选择性3、继电保护装置主要由（B）组成。

A：二次回路各元件； B：测量元件、逻辑元件、执行元件；C：包括各种继电器、仪表回路； D：仪表回路。

4．主保护或断路器拒动时，用来切除故障的保护是(C)。

A：辅助保护 B：异常运行保护 C：后备保护 D：安全自动装置5、为防止频率混叠，微机保护采样频率fs与采样信号中所含最高频率成分的频率fmax应满足（A）A：fs > 2fmax； B：fs< 2fmax； C：fs>fmax； D：fs=fmax；6．数字滤波器是(C)。

A：由运算放大器构成的 B：由电阻、电容电路构成的 C：由程序实现的7．采样定理要求采样频率大于被采样连续时间信号最高频率的（A）。

A：两倍 B：三倍 C：四倍8、瓦斯保护是变压器的(B)A：主后备保护 B：内部故障的主保护C：外部故障的主保护 D；外部故障的后备保护9．变压器瓦斯保护的瓦斯继电器安装在（A）。

A：油箱和油枕之间的连接导管上 B：变压器保护屏上 C：油箱内部10．运行中的变压器保护，当现场进行什么工作时，重瓦斯保护应由“跳闸”位置改为“信号”位置运行(A)。

A：进行注油和滤油时 B:变压器中性点不接地运行时C:变压器轻瓦斯保护动作后11．变压器的纵差动保护(C)。

A：能够反应变压器的所有故障B：只能反应变压器的相间故障和接地故障C：不能反应变压器的轻微匝间故障12．当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（C）A：立即动作 B：延时动作 C：不应动作 D：视短路时间长短而定13．变压器的励磁涌流可达变压器额定电流的（A）A：6～8倍 B：1～2倍 C：10～12倍 D：14～16倍14．双绕组变压器空载合闸的励磁涌流的特点有（D）A：变压器两侧电流相位一致；B：变压器两侧电流大小相等相位互差30度；C：变压器两侧电流相位无直接联系； D：仅在变压器一侧有电流。

《电力系统继电保护原理》期末考试试题及详细答案一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用 来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ）。

（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ ）状态。

（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。

一、选择题1、继电器按继电保护的作用，可分为测量继电器和辅助继电器两大类型，而（）就是测量继电器中的一种。

A、时间继电器B、电流继电器C、信号继电器D、中间继电器3、所谓继电器常开触点是指（）。

A、正常时触点断开B、继电器线圈带电时触点断开C、继电器线圈不带电时触点断开D、短路时触点断开4、电流互感器是（）。

A、电流源，内阻视为无穷大B、电压源，内阻视为零C、电流源，内阻视为零6、以下说法正确的是（）。

A、电流互感器和电压互感器二次均可以开路B、电流互感器二次可以短路但不得开路，电压互感器二次可以开路但不得短路C、电流互感器和电压互感器二次均不可以短路7、继电保护装置是由（）组成的。

A、二次回路各元件B、测量元件、逻辑元件、执行元件C、包括各种继电器、仪表回路D、仪表回路10、欠电压继电器是反映电压（）A、上升而动作B、低于整定值而动作C、为额定值而动作D、视情况而异的上升或降低而动作12、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（）。

A、快速性B、选择性C、可靠性D、灵敏性13、高压输电线路的故障，绝大部分是（）。

A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路15、主保护或断路器拒动时，用来切除故障的保护是（）。

A、辅助保护B、异常运行保护C、后备保护D、安全自动装置16、下列( )属于电气设备不正常运行状态。

A、单相短路B、单相断线C、系统振荡17、继电保护（）要求在设计要求它动作的异常或故障状态下，能够准确地完成动作。

A、安全性B、可信赖性C、选择性D、快速性19、低电压继电器与过电压继电器的返回系数相比，（）。

A、两者相同B、过电压继电器返回系数小于低电压继电器C、大小相等D、低电压继电器返回系数小于过电压继电器20、电磁型过电流继电器返回系数不等于1的原因是（）。

A、存在摩擦力矩B、存在剩余力矩C、存在弹簧反作用力矩D、存在摩擦力矩和剩余力矩7．输电线路、变压器的纵联差动保护为了减小不平衡电流，可选用(B)级的电流互感器。

继电保护复习题（课程代码392219）1.在电力系统中继电保护的任务是什么？答：⑴、自动、迅速、有选择地将故障元件从电力系统中切除，使元件免于继续遭到破坏，保证其它无故障部分迅速恢复运行；⑵、反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

2.继电保护的基本原理有那些？答：⑴、在一般情况下，发生短路之后，总是伴随有电流的增大、电压的降低、线路始端测量阻抗的减少，以及电压与电流之间相位角的变化。

因此，利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护，例如：①反应于电流增大而动作的过电流保护；②反应于电压降低而动作的低电压保护；③反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。

⑵、利用每个电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别，就可以构成各种差动原理的保护，如：纵联差保护、相差高频保护、方向高频保护等。

⑶、还有根据电气设备的特点实现反应非电量的保护。

如：瓦斯保护、过负荷或过热保护等。

[4]、对称分量是否出现3.电力系统对继电保护的基本要求是什么？都是怎样构成的？答：四个基本要求：选择性、速动性、灵敏性和可靠性。

继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，仪保证系统中的无故障部分仍能继续安全运行。

继电保护的速动性是指快速的切除故障以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护的灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。

继电保护的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

4.继电保护装置由哪几部分组成？各部分的作用是什么？答：一般由测量部分、逻辑部分和执行部分组成。

继电保护复习题带答案继电保护是电力系统安全运行的重要组成部分，它能够快速准确地检测和隔离故障，保证电力系统的稳定运行。

以下是继电保护的复习题及答案，供学习和复习使用。

一、选择题1. 继电保护的基本任务是什么？A. 提供电力系统的实时监控B. 快速准确地检测和隔离故障C. 优化电力系统的运行效率D. 维护电力设备的正常运行答案：B2. 以下哪项不是继电保护装置的基本要求？A. 快速性B. 选择性C. 可靠性D. 经济性答案：D3. 什么是电流保护的基本原理？A. 根据电流的大小来判断故障B. 根据电压的变化来判断故障C. 根据功率的不平衡来判断故障D. 根据频率的变化来判断故障答案：A二、填空题4. 继电保护装置的________性是其最重要的性能指标之一。

答案：可靠性5. 差动保护是一种________的保护方式，常用于变压器和发电机的保护。

答案：高选择性三、简答题6. 简述过电流保护的工作原理。

答案：过电流保护是当检测到电流超过设定值时，继电保护装置会动作，切断故障部分，以防止故障扩大。

7. 什么是距离保护？它有什么特点？答案：距离保护是一种根据故障点到保护装置的距离来确定动作时间的保护方式。

它具有动作速度快、选择性好的特点。

四、计算题8. 假设某电力线路的额定电流为100A，继电保护装置设定的过电流动作值为120A。

如果线路发生故障，实际电流达到150A，计算继电保护装置的动作时间。

答案：假设动作时间与电流超过设定值的比例成正比，设动作时间为T。

根据题设，比例系数为K，则有 K * (150 - 120) = T。

若K=1，则T=30秒。

具体比例系数需根据实际继电保护装置的设定确定。

五、论述题9. 论述继电保护在电力系统自动化中的作用和重要性。

答案：继电保护在电力系统自动化中起着至关重要的作用。

它能够实时监测电力系统的运行状态，一旦检测到异常或故障，能够迅速做出反应，隔离故障部分，防止故障扩散，从而保障整个电力系统的安全稳定运行。
