天意顶驱培训手册

培训手册适用范围：初次使用天意顶驱的个人及单位盘锦辽河油田天意石油装备有限公司本手册包含与顶驱操作使用和维修有关的技术信息。

关于本产品的其他技术性说明分别包含在以下文件中：《服务手册》《机械液压与电气图册》《PRBA-01用户手册》《ACS800硬件手册》《ACS-BRK安装手册》《ACS800固件手册》《S7-300模板规范手册》《ET200M操作指导手册》《SITOP操作说明书》《SIEMENS制单元使用说明书》由于顶部驱动装置产品根据用户的使用工况和特殊要求而进行个性化设计，故针对本产品的技术文件可能不适用于同型号的其他产品，在使用技术文件时应当核对产品的型号与编号。

对于随机文件中没有涉及的内容，以及安装、使用和维护中的其它问题，如果需要，请与制造厂联系。

电话：************传真：************邮件：****************地址：盘锦经济开发区石油高新技术产业园邮政编码：124010目录目录 (IV)序言 (1)1、安全须知 (1)2、安全操作提示 (1)2.1.井控安全操作提示 (1)2.2.震击操作 (1)3、安装、调试与拆卸 (3)3.1.安装准备 (3)3.2.安装组织 (3)3.3.安装耳板支座和连接板 (3)3.4安放变频房 (4)3.5安装电缆架 (5)3.6将顶驱移至钻台面 (6)3.7顶驱与大钩连接 (7)3.8将顶驱与运输架分离 (8)3.9安装第一节导轨 (9)3.10分离运输架 (10)3.11安装第三节导轨 (11)3.12安装其余导轨 (12)3.13连接导轨和连接板 (13)3.14拆卸顶驱与导轨间连接销 (14)3.15安装导轨固定梁 (15)3.16连接泥浆管线 (16)4.顶驱拆卸 (17)司钻控制台 (18)5、司钻控制台面板 (18)5.1.钻井模式 (19)5.2.上扣模式 (20)5.3.卸扣模式 (21)5.4.其它操作 (22)6.特殊工况 (23)6.1.倒换大绳 (23)6.2.释放反扭矩 (23)6.3.下测井仪器 (24)6.4.使用震击器 (25)6.5.下套管和起套管 (25)6.5.1使用顶驱下套管有以下好处 (25)6.5.2使用顶驱下套管前的准备 (26)6.6.下套管 (26)6.7.起出套管 (28)6.8.起下钻 (29)7.顶驱上扣扭矩设定值标准 (29)序言1、安全须知顶部驱动装置的使用，应当由具有相应资格和经验的人员进行。

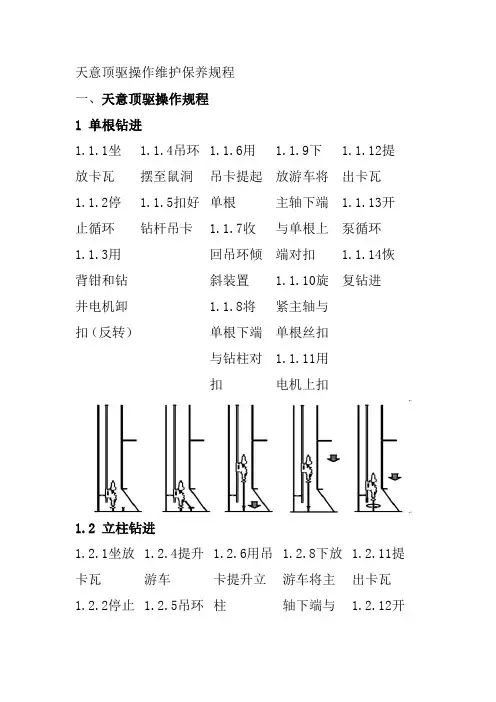

天意顶驱操作维护保养规程 一、天意顶驱操作规程 1 单根钻进 1.1.1坐放卡瓦 1.1.2停止循环 1.1.3用背钳和钻 井电机卸扣（反转）1.1.4吊环摆至鼠洞 1.1.5扣好钻杆吊卡 1.1.6用吊卡提起单根 1.1.7收回吊环倾斜装置 1.1.8将单根下端与钻柱对扣1.1.9下放游车将主轴下端与单根上端对扣 1.1.10旋紧主轴与单根丝扣 1.1.11用电机上扣1.1.12提出卡瓦 1.1.13开泵循环1.1.14恢复钻进1.2 立柱钻进1.2.1坐放卡瓦1.2.2停止 1.2.4提升游车1.2.5吊环 1.2.6用吊卡提升立柱1.2.8下放游车将主轴下端与1.2.11提出卡瓦 1.2.12开循环 1.2.3用背钳和钻 井电机卸扣（反转）倾斜装置 摆至井架工1.2.7将立柱下端与钻柱对扣 立柱顶端对扣1.2.9旋紧主轴和立柱连接扣 1.2.10用电机紧扣泵循环 1.2.13恢复钻进1.3 倒划眼1.3.1在循环和旋转的同时提升游车1.3.2当露出整个立柱时，停止循环和1.3.3坐放卡瓦1.3.4用背钳和钻井电机卸开连接扣1.3.5在钻台上卸开1.3.6用吊卡提升已 卸开立柱 1.3.7使用倾斜装置 将立柱排于钻 杆盒内1.3.8下放游车将顶驱与钻具母扣连接 1.3.9用电机旋紧连接扣 1.3.10开旋转立柱泵循环，提出卡瓦，上提并旋转1.4 顶驱安装1.4.1导轨与顶驱主体自上而下的安装顺序如下：1.4.2将顶驱移至钻台面1.4.2.1 将顶驱与运输架移至坡道。

1.4.2.2 将钢丝绳固定在提环上，另一端与大钩固定。

1.4.2.3 将稳定绳固定在运输架上。

1.4.2.3 将顶驱和运输架移到钻台上。

1.4.3顶驱与大钩连接1.4.3.1 大钩开口方向正对绞车。

1.4.3.2 缓慢下放游车大钩，直接与提环相连，锁紧大钩。

1.4.4将顶驱与运输架分离1.4.4.1 缓慢上提游车大钩，崩紧提环，但不要吊起。

天意顶驱操作维护保养规程 一、天意顶驱操作规程 1 单根钻进 1.1.1坐放卡瓦 1.1.2停止循环 1.1.3用背钳和钻 井电机卸扣（反转）1.1.4吊环摆至鼠洞 1.1.5扣好钻杆吊卡 1.1.6用吊卡提起单根 1.1.7收回吊环倾斜装置 1.1.8将单根下端与钻柱对扣1.1.9下放游车将主轴下端与单根上端对扣 1.1.10旋紧主轴与单根丝扣 1.1.11用电机上扣1.1.12提出卡瓦 1.1.13开泵循环1.1.14恢复钻进1.2 立柱钻进1.2.1坐放卡瓦1.2.2停止 1.2.4提升游车1.2.5吊环 1.2.6用吊卡提升立柱1.2.8下放游车将主轴下端与1.2.11提出卡瓦 1.2.12开循环 1.2.3用背钳和钻 井电机卸扣（反转）倾斜装置 摆至井架工1.2.7将立柱下端与钻柱对扣 立柱顶端对扣1.2.9旋紧主轴和立柱连接扣 1.2.10用电机紧扣泵循环 1.2.13恢复钻进1.3 倒划眼1.3.1在循环和旋转的同时提升游车1.3.2当露出整个立柱时，停止循环和1.3.3坐放卡瓦1.3.4用背钳和钻井电机卸开连接扣1.3.5在钻台上卸开1.3.6用吊卡提升已 卸开立柱 1.3.7使用倾斜装置 将立柱排于钻 杆盒内1.3.8下放游车将顶驱与钻具母扣连接 1.3.9用电机旋紧连接扣 1.3.10开旋转立柱泵循环，提出卡瓦，上提并旋转1.4 顶驱安装1.4.1导轨与顶驱主体自上而下的安装顺序如下：1.4.2将顶驱移至钻台面1.4.2.1 将顶驱与运输架移至坡道。

1.4.2.2 将钢丝绳固定在提环上，另一端与大钩固定。

1.4.2.3 将稳定绳固定在运输架上。

1.4.2.3 将顶驱和运输架移到钻台上。

1.4.3顶驱与大钩连接1.4.3.1 大钩开口方向正对绞车。

1.4.3.2 缓慢下放游车大钩，直接与提环相连，锁紧大钩。

1.4.4将顶驱与运输架分离1.4.4.1 缓慢上提游车大钩，崩紧提环，但不要吊起。

DQ-50LHTY1交流变频顶部驱动钻井装置简明操作使用手册盘锦辽河油田天意石油装备有限公司手册说明使用DQ-50LHTY1交流变频顶部驱动钻井装置(简称顶驱)是集机、电、液于一体的特殊钻井设备，其结构复杂。

由于顶驱的特殊性，一旦出现故障，必将影响钻机的正常作业，甚至停工。

为了保证顶驱的正常工作和使用，避免误操作或使用不当造成设备扣坏，特制订本手册。

本手册适用于顶驱现场作业人员、现场服务人员阅读。

七、故障排除目录一、顶驱的各部名称二、各保养点及保养周期三、主要技术参数四、安装与拆卸五、顶驱的简单操作六、顶驱的注意事项一、 顶驱的各部件名称风机、盘刹 平衡油缸 提环 主蓄能器 主电机出风口 冲管总成 减速箱 液压油泵 回转体 主轴 接线箱 油箱 IBOP 蓄能器 小车 鹅劲管 吊环 回转马达 液压主阀体 电缆接线头 IBOP 油缸 上IBOP 高压过滤器单导轨IBOP 滑套 防松法兰吊卡背钳总成 保护短节 下IBOP 倾斜油缸二、 保养点分布日常保养内容小车 /周IBOP /天回转体 /周 冲管 /天 滑套 /天小车 /周主电机 /年 小车保养点 齿轮 /周主电机 /年 内套 /周 背钳 /天吊卡 /天主轴上盖 /周✧年度维修保养项目3 年——设备检修5 年——设备大修8 年——设备报废✧无损探伤每年(或运转3000小时)应对顶驱上的重要承载部件进行一次无损探伤.无损探伤包括：肉眼检查、着色检测、磁粉探伤、超声波探伤、X-射线探伤等对金相组织的无损探伤。

✧目视检测利用游标卡尺对吊环吊耳的磨损情况进行测量,以确定其承载能力,吊环的承载能力应取最小值.✧磁粉探伤每年(或运转3000小时),建议用户对所有承载件的外露表面进行无损探伤,以检查可能存在的疲劳或裂缝。

如有可疑应进行更换。

五年以后(或运转15000小时),推荐用户应对全部承载部件进行探伤。

以检查可能存在的疲劳或裂缝。

如有可疑应进行更换。

主要承载部件如下：◇主轴◇提环◇承载环◇上、下内防喷器◇回转头◇动力水龙头◇吊环◇吊卡程序参照如下标准：ASTM A-275 锻钢磁粉探伤标准ASTM E-709 磁粉探伤标准推荐✧超声波探伤除对上述部件进行磁粉探伤外，还应进行超声婆探伤，以检测部件内部组织情况。

天意石油装备有限公司-----天意顶驱服务部顶驱设备安装、拆卸手册INDEX此手册使用完后交予顶驱辽河项目部存档顶驱安装、拆卸作业许可书为了确保一个安全、高效的顶驱安装、拆卸作业，减少井队停等时间，顶驱辽河项目部特制订本作业许可书。

安装、拆卸顶驱设备前必须指明一名安装主要责任人（一般是顶驱服务工程师或天意顶驱服务部人员），请施工者在每次安装、拆卸顶驱设备前严格按照下列要求实施：一、顶驱第一次在井架上安装时，天意技术部门应到现场监督指导在井架天车底部安装导轨连接耳板支座，确保天车耳板安装焊接牢固，无偏差。

（耳板支座应由专业人员按照安装图纸的要求进行焊接安装，探伤合格后方可使用）二、在起井架前，必须保证用U型卡子将导轨连接板连接在耳板支座上，并穿上别针。

三、顶驱安装前，应仔细清点全部设备，确保设备及附件已经到位并保持完好，油品、工具等辅助材料已经具备，避免安装过程中由于准备不充分拖延时间。

四、顶驱安装前，应确认好顶驱反扭矩梁压板和反扭矩梁的尺寸是否一致。

五、按照顶驱总体布置和现场的实际情况（请参照顶驱安装、调试、验收报告），合理安排顶驱电控房的位置，把放置电控房位置的地面垫平，并保证电控房四周出入空间。

六、根据井架实际情况，在安装游动电缆前，将电缆固定在电缆固定架上（请参照顶驱安装、调试、验收报告），并保证固定位置合适，固定牢固，在顶驱电缆游动空间不得有妨碍、刮碰电缆的其它设备。

七、安装、拆卸前确保钻台上没有妨碍顶驱安装的其他设备。

八、在顶驱安装、拆卸施工作业前，现场顶驱服务工程师务必要与井队参与人员详细讲解《顶驱安装、拆卸风险识别表》的内容。

九、在将顶驱吊运至钻台面前，要对所用绳套进行检查，确保其符合标准，无断丝。

十、在顶驱安装、拆卸前，主要责任人应对现场人员进行必要的合理分工，并认真检查所配备的安全保护设施是否齐全、符合要求。

十、在顶驱安装、拆卸前，要充分考虑自然天气条件是否具备，如大风、大雨等恶劣天气，为了确保人员和设备安全，在恶劣天气情况下禁止进行顶驱安装、拆卸作业。

DQ-40LHTY1-A交流变频顶部驱动钻井装置使用报告盘锦辽河油田天意石油装备有限公司二ΟΟ八年四月二十五日目录1、DQ-40LHTY1-A顶驱在冀东油田南38-17井的应用 (2)2、试验过程 (3)2.1安装组织 (3)2.2清点设备 (4)2.3工作计划 (4)2.4安装 (5)2.5检查 (5)2.6开机调试 (5)2.6.1导轨滑车调试 (6)2.6.2液压系统调试 (6)2.6.3电控系统送电 (6)2.6.4主电机冷却风机调试 (6)2.7测试记录(见附表) (7)3. 试验对主要部件的检验 (7)3.1机械部分 (7)3.1.1安装拆卸性能检验： (7)3.1.2减速箱及齿轮 (7)3.1.3单导轨 (8)3.1.4吊卡 (8)3.1.5小车 (8)3.1.6吊环、提环 (8)3.1.7冲管总成 (9)3.1.8保护短接 (9)3.1.9回转头 (9)3.1.10倾摆式对夹背钳 (9)3.1.11增扭装置 (10)3.2电控系统 (10)3.3液压系统 (10)4、结论 (11)DQ- 40LHTY1-A交流变频顶部驱动钻井装置使用报告2008年4月3日大庆钻探集团冀东钻井公司与天意石油装备公司对DQ- 40LHTY1-A顶驱进行了技术审查和现场验收，进行第一口井的安装使用，在大庆钻探集团冀东钻井公司的大力支持下，在C22112钻井队进行现场安装与使用，已经完钻1口井，累计进尺1975米，正在进行第二口井施工，使用效果较好，达到设计要求。

1、DQ-40LHTY1-A顶驱在冀东油田南38-17井的应用该井位于冀东油田唐海五农场附近，井号为南38-17 ，井型为定向井，是唐海油田T105X1断块构造的一口生产井，设计井深1964米，设计周期21天，井斜35度，造斜点井深1000米。

完钻层位管陶组，由于该井井斜大水平段长，有直井段又有造斜段，岩层和构造比较复杂，对于测试顶驱是非常理想的。
