VARCO顶驱操作规程

顶驱操作规程一、下钻作业1) 提升系统将顶驱移动到二层台位置，操作【吊环回转】，将吊环倾斜臂转到二层台井架工指挥所需要的方向。

2) 操作【吊环倾斜】到“前倾”，使吊卡靠近二层台所要下放的钻杆处，井架工将钻杆放置到吊卡中并扣好吊卡门闩。

3) 提升钻柱，同时操作【吊环中位】，这时倾斜油缸处于浮动状态。

4) 下放游车，将所提钻柱与转盘面钻柱对好扣。

用液气大钳旋扣和紧扣。

6) 提升钻柱，起出卡瓦；下放钻柱到井口，坐实在卡瓦上。

7) 松开吊卡，【吊环倾斜】向后稍倾，离开钻杆；上提游车到二层台。

重复上述动作。

二、起钻作业1) 将主轴与钻杆连接丝扣松开后，提升顶驱；操作【吊环倾斜】“前倾”，使吊卡扣入钻杆接头。

2) 提升顶驱，起升到二层台以上；钻台上坐放卡瓦，下放顶驱。

3) 用液压大钳卸扣。

4) 提升顶驱，操作【吊环倾斜】“前倾”，使吊卡靠近二层台，井架工打开吊卡，将钻杆放入立根盒。

5) 操作【吊环中位】，下放顶驱到钻台上接头处。

操作【吊环倾斜】“前倾”，使吊卡扣住钻杆接头。

6) 重复步骤2－5。

三、上扣操作当下钻完毕时，钻柱下端用液气大钳将钻柱的下接头与井下钻柱对接并拧紧后，需将顶驱与钻柱连接准备循环泥浆及旋转钻进。

（钻工将丝扣油涂抹在钻杆母扣上）首先检查操作面板各操作按钮是否处在正常位置，液压源是否已启动，查看指示灯指示状态，就绪灯是否常亮。

1) 旋转【上扣扭矩限定】手轮设定上扣扭矩值。

2) 【旋转方向】开关扳到“正向”位置，【操作选择】开关扳到“旋扣”位置。

此时系统切换到正向旋扣工作方式，系统以固定转速和固定转矩正向旋扣。

3) 当系统保持5kNm输出时，正转方向不动，【操作选择】开关扳到“扭矩”位置时，系统将按照上扣扭矩限定值自动完成上扣工作。

四、卸扣操作1) 确认液压泵运行正常。

通讯正常时，司钻操作台“液压泵运行”指示灯常亮。

2) 操作【回转头锁紧】开关到“锁紧”位置，进行锁紧操作，“回转头锁紧”指示灯亮则表示锁紧操作完成。

顶驱安全操作规程顶驱是一种用于钻井作业的设备，因其特殊性能，安全操作是非常重要的。

为了保证钻井作业的安全，我们需要遵循以下的顶驱安全操作规程：一、操作前的准备工作1. 必须进行顶驱的日常检查，检查顶驱的机械和液压系统是否正常工作，阀门是否正常活动，电气系统是否良好。

2. 确保钻井平台和钻杆组件都已完成安装，稳固且无松动。

3. 查看顶驱和钻杆组件之间的接头，确保连接紧固，无泄漏。

4. 核实钻井液的质量，确保其符合作业要求。

5. 检查顶驱的安全装置，如安全阀、压力传感器等。

二、操作过程中的安全措施1. 在操作顶驱之前，必须对操作人员进行培训，了解顶驱操作的基本原理、操作流程和风险控制措施。

2. 操作人员必须佩戴适当的个人防护装备，如安全帽、防护眼镜、安全鞋等。

3. 在操作过程中，操作人员必须保持集中注意力，严禁饮酒、吸烟或使用药物。

4. 在操作过程中，需要保持沟通畅通，建立有效的沟通机制，确保各个操作环节的安全执行。

5. 根据作业要求，合理安排操作人员的轮班，避免疲劳驾驶。

6. 在操作高压液压试验时，必须使用安全阀和安全装置来避免高压液泄漏。

7. 当顶驱工作时，操作人员需保持距离，避免被移动部件夹到。

8. 在操作过程中，严禁随意操作顶驱的控制器，如不慎操作控制器导致不正常运动，应立即停止操作。

9. 当检修顶驱、更换零部件或进行维护时，必须先切断顶驱的电源，并进行有效的隔离措施，确保操作人员的人身安全。

10. 操作人员必须随时关注顶驱的工作状态，如有异常情况应及时报告并采取适当的应急措施。

三、操作后的安全注意事项1. 在完成顶驱操作后，必须切断顶驱的电源，并进行彻底的清理。

2. 将顶驱和钻杆组件进行适当的维护保养，保持其工作状态良好。

3. 定期进行顶驱的检查和维修，以确保设备的安全可靠性。

4. 钻井现场必须设立顶驱安全标志和警告标志，以提醒工作人员注意顶驱的存在和潜在风险。

总结：顶驱在钻井作业中起到了重要的作用，但其操作中存在一定的危险性。

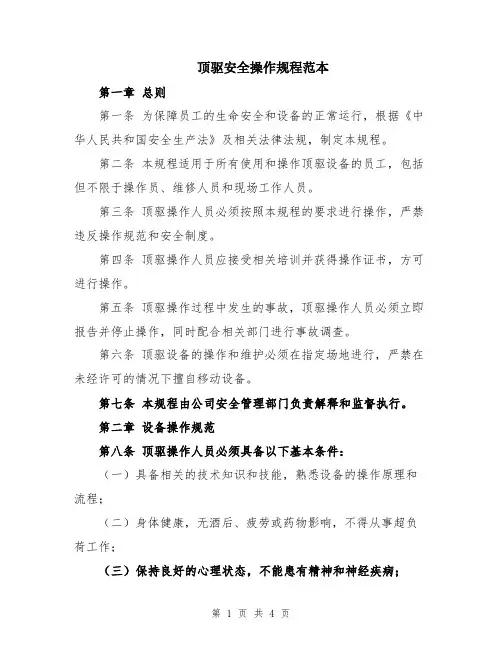

顶驱安全操作规程范本第一章总则第一条为保障员工的生命安全和设备的正常运行，根据《中华人民共和国安全生产法》及相关法律法规，制定本规程。

第二条本规程适用于所有使用和操作顶驱设备的员工，包括但不限于操作员、维修人员和现场工作人员。

第三条顶驱操作人员必须按照本规程的要求进行操作，严禁违反操作规范和安全制度。

第四条顶驱操作人员应接受相关培训并获得操作证书，方可进行操作。

第五条顶驱操作过程中发生的事故，顶驱操作人员必须立即报告并停止操作，同时配合相关部门进行事故调查。

第六条顶驱设备的操作和维护必须在指定场地进行，严禁在未经许可的情况下擅自移动设备。

第七条本规程由公司安全管理部门负责解释和监督执行。

第二章设备操作规范第八条顶驱操作人员必须具备以下基本条件：（一）具备相关的技术知识和技能，熟悉设备的操作原理和流程；（二）身体健康，无酒后、疲劳或药物影响，不得从事超负荷工作；（三）保持良好的心理状态，不能患有精神和神经疾病；（四）严格遵守操作规程和安全制度，不得擅自调整设备参数；（五）具备应急处理事故的能力。

第九条顶驱操作前必须进行设备检查和准备工作，包括但不限于以下内容：（一）检查设备的供电和控制系统是否正常；（二）检查设备的润滑系统和动力传动装置是否灵活可靠；（三）检查设备的安全保护装置是否完好；（四）检查设备的气动和液压系统是否正常；（五）检查设备的各个部位是否存在异常磨损或松动。

第十条顶驱操作人员必须正确佩戴个人防护装备，包括但不限于安全帽、工作服、工作鞋、眼镜和手套等。

第十一条顶驱设备的操作必须按照操作手册和操作流程进行，严禁违规、违章操作。

第十二条顶驱设备的操作人员必须保持清醒和专注，禁止在操作过程中使用手机、吸烟、聊天等。

第十三条顶驱设备的操作人员必须保持良好的沟通和配合，严禁相互推诿和隐瞒事实。

第十四条顶驱设备的操作人员必须注意设备的维护和保养，及时清理设备上的污物和冷却液。

第十五条顶驱设备的操作人员必须按照相关标准进行设备的校准和检测。

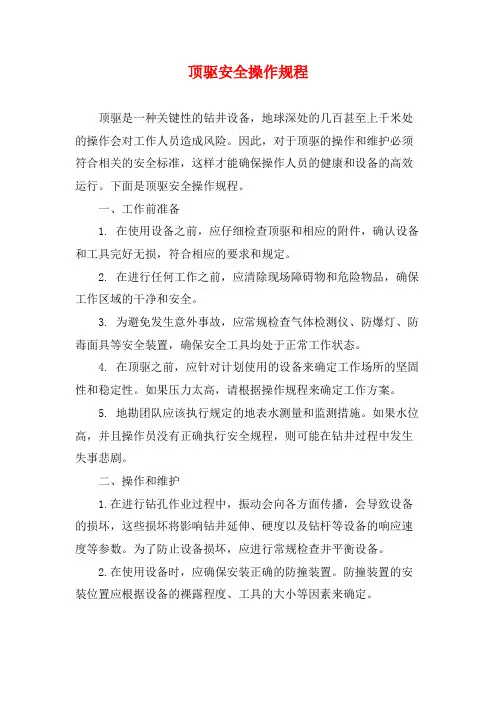

顶驱安全操作规程顶驱是一种关键性的钻井设备，地球深处的几百甚至上千米处的操作会对工作人员造成风险。

因此，对于顶驱的操作和维护必须符合相关的安全标准，这样才能确保操作人员的健康和设备的高效运行。

下面是顶驱安全操作规程。

一、工作前准备1. 在使用设备之前，应仔细检查顶驱和相应的附件，确认设备和工具完好无损，符合相应的要求和规定。

2. 在进行任何工作之前，应清除现场障碍物和危险物品，确保工作区域的干净和安全。

3. 为避免发生意外事故，应常规检查气体检测仪、防爆灯、防毒面具等安全装置，确保安全工具均处于正常工作状态。

4. 在顶驱之前，应针对计划使用的设备来确定工作场所的坚固性和稳定性。

如果压力太高，请根据操作规程来确定工作方案。

5. 地勘团队应该执行规定的地表水测量和监测措施。

如果水位高，并且操作员没有正确执行安全规程，则可能在钻井过程中发生失事悲剧。

二、操作和维护1.在进行钻孔作业过程中，振动会向各方面传播，会导致设备的损坏，这些损坏将影响钻井延伸、硬度以及钻杆等设备的响应速度等参数。

为了防止设备损坏，应进行常规检查并平衡设备。

2.在使用设备时，应确保安装正确的防撞装置。

防撞装置的安装位置应根据设备的裸露程度、工具的大小等因素来确定。

3.在采用钻井、返程和不良地质环境以及泥浆等不同工况之间调整钻具时，应确保以上工况之间的施工时间间隔不小于15分钟，并遵守规定的最大扭矩和转速等参数。

4.顶驱的保养和维护是关键性的，应按照设备制造商规定的保养程序进行维护。

维护时应重点检查压力系统，底部走轮和其它关键系统的磨损、泄漏、疲劳以及其它异常情况。

5.在维护或更换设备操作前，应将设备的发动机或电源关闭，等待设备停止运转的时间间隔为至少2分钟，以完全排除运动状态下的危险性。

三、操作建议1.随时清洁设备及环境，排除障碍物，防止设备塞住，导致机器瘫痪。

2.在工作过程中，按照规定程序检查每一个操作参数，确保技能专业和安全操作。

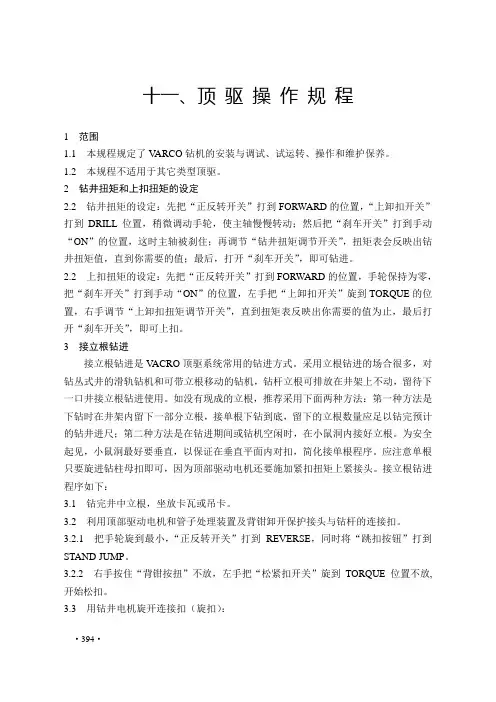

十一、顶驱操作规程1 范围1.1 本规程规定了V ARCO钻机的安装与调试、试运转、操作和维护保养。

1.2 本规程不适用于其它类型顶驱。

2 钻井扭矩和上扣扭矩的设定2.2 钻井扭矩的设定：先把“正反转开关”打到FORWARD的位置，“上卸扣开关”打到DRILL位置，稍微调动手轮，使主轴慢慢转动；然后把“刹车开关”打到手动“ON”的位置，这时主轴被刹住；再调节“钻井扭矩调节开关”，扭矩表会反映出钻井扭矩值，直到你需要的值；最后，打开“刹车开关”，即可钻进。

2.2 上扣扭矩的设定：先把“正反转开关”打到FORWARD的位置，手轮保持为零，把“刹车开关”打到手动“ON”的位置，左手把“上卸扣开关”旋到TORQUE的位置，右手调节“上卸扣扭矩调节开关”，直到扭矩表反映出你需要的值为止，最后打开“刹车开关”，即可上扣。

3 接立根钻进接立根钻进是V ACRO顶驱系统常用的钻进方式。

采用立根钻进的场合很多，对钻丛式井的滑轨钻机和可带立根移动的钻机，钻杆立根可排放在井架上不动，留待下一口井接立根钻进使用。

如没有现成的立根，推荐采用下面两种方法：第一种方法是下钻时在井架内留下一部分立根，接单根下钻到底，留下的立根数量应足以钻完预计的钻井进尺；第二种方法是在钻进期间或钻机空闲时，在小鼠洞内接好立根。

为安全起见，小鼠洞最好要垂直，以保证在垂直平面内对扣，简化接单根程序。

应注意单根只要旋进钻柱母扣即可，因为顶部驱动电机还要施加紧扣扭矩上紧接头。

接立根钻进程序如下：3.1 钻完井中立根，坐放卡瓦或吊卡。

3.2 利用顶部驱动电机和管子处理装置及背钳卸开保护接头与钻杆的连接扣。

3.2.1 把手轮旋到最小，“正反转开关”打到REVERSE，同时将“跳扣按钮”打到STAND JUMP。

3.2.2 右手按住“背钳按扭”不放，左手把“松紧扣开关”旋到TORQUE位置不放,开始松扣。

3.3 用钻井电机旋开连接扣（旋扣）：3.3.1 松扣完毕，把“松紧扣开关”打到SPIN位置旋扣，开始旋扣，直至公扣旋出。

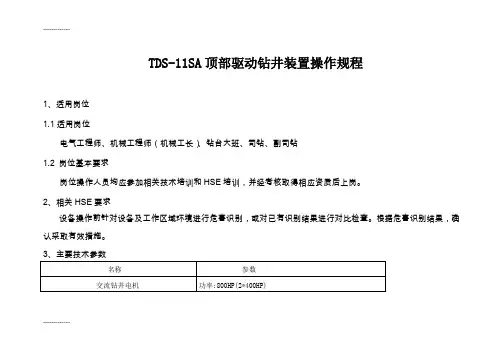

TDS-11SA顶部驱动钻井装置操作规程1、适用岗位1.1适用岗位电气工程师、机械工程师（机械工长）、钻台大班、司钻、副司钻1.2 岗位基本要求岗位操作人员均应参加相关技术培训和HSE培训，并经考核取得相应资质后上岗。

2、相关HSE要求设备操作前针对设备及工作区域环境进行危害识别，或对已有识别结果进行对比检查。

根据危害识别结果，确认采取有效措施。

---------------------------------------4、结构简图--------------------------司钻台控制面板-----------------------------------------------------------------5、启动前准备5.1工作区域内禁止堆放杂物和易燃、易爆物品，按规定配备消防器材，禁止闲杂人员进入。

5.2电器安全操作、液压安全操作、井控安全操作应熟悉操作手册。

5.3操作人员应持有效操作证，应按岗位规定穿戴好个体防护用品。

-------------5.4启动前设备检查-------------6、启动-------------7、运行------------------------------------------------------------------------------------------------------------------------------------------------------------8、正常停机 9、紧急停机10、停机存放1、按维护保养规程要求进行维护保养工作并如实记录。

2、若停车后需长期封存，应对顶驱装置进行拆装检查，以免零件锈蚀，及时更换易损件，保证设备的正常工作。

-------------。

varco顶驱中文手册V V A A R R C C O O T T D D S S --1111S S A A 顶顶驱驱简明操作手册中油长城钻井有限责任公司顶驱事业部关于本手册VARCO TDS-11SA 顶驱是集机、电、液于一体的特殊钻井设备，结构复杂，井场无替代品。

一旦出现故障，必将影响钻机的作业，甚至停工。

为了保证其正常工作和使用，避免误操作或使用不当造成设备损坏。

特制订本手册。

本手册适用于项目管理人员、现场作业指导人员、现场操作使用人员阅读和执行。

本手册是关于VARCO TDS-11SA 顶驱的一系列主要操作和不允许操作项目的提示性说明，详细说明请查阅VARCO 公司提供的英文版说明书。

如有疑问，请咨询现场顶驱工程师。

使用本手册时，请注意手册内以下术语的含义：注意：属于一般性操作提示。

忽视该“注意”，可能造成顶驱功能使用不正确。

重要提示：属于不允许违反性操作提示。

忽视该“重要提示”，则有可能造成设备损坏或人员伤害。

本手册解释权归中油长城钻井有限责任公司顶驱事业部目录1. 顶驱与钻机的配套要求 (1)2. 顶驱的主要参数 (2)3. 顶驱安装注意事项 (3)4. 正常作业和操作用立柱、单根钻进 (4)接、卸钻具........................................................................ 10 起下钻.(10)5. 特殊作业处理卡钻事故 (12)下套管 (14)注水泥 (15)倒大绳 (15)6. 使用顶驱时必须避免的操作 (17)。

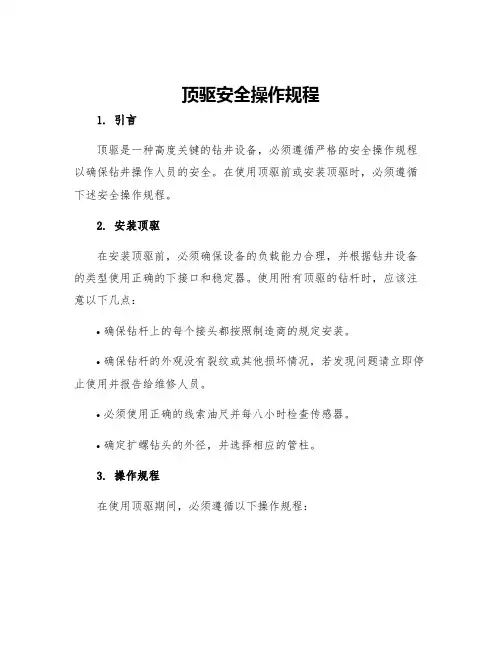

顶驱安全操作规程1. 引言顶驱是一种高度关键的钻井设备，必须遵循严格的安全操作规程以确保钻井操作人员的安全。

在使用顶驱前或安装顶驱时，必须遵循下述安全操作规程。

2. 安装顶驱在安装顶驱前，必须确保设备的负载能力合理，并根据钻井设备的类型使用正确的下接口和稳定器。

使用附有顶驱的钻杆时，应该注意以下几点：•确保钻杆上的每个接头都按照制造商的规定安装。

•确保钻杆的外观没有裂纹或其他损坏情况，若发现问题请立即停止使用并报告给维修人员。

•必须使用正确的线索油尺并每八小时检查传感器。

•确定扩螺钻头的外径，并选择相应的管柱。

3. 操作规程在使用顶驱期间，必须遵循以下操作规程：3.1 稳定性控制控制提升/下降速率并避免过大的下压力。

在钻进过程中，控制顶驱的稳定性，正确操作调节顶驱的安全阀，避免压力过高并导致故障。

使用调节器，可提供一个额外的安全阀。

3.2 管柱旋转在操作钻井过程中，确保管柱旋转的方向一致，并让顶驱跟随管柱。

当使用方向性稳定器时，必须向稳定器管道施加恰当的旋转力，并确保稳定器安全地固定到钻杆上。

3.3 压控在已将井口与顶驱连接成功并已固定的情况下，应严格控制压力。

若设备高压存在异常，应停止钻井操作并联系负责人员进行检查维护。

3.4 清洁在停止钻进工作后，必须对设备进行彻底的清洁。

此外还要定期检查顶驱设备的其他组件，确保其安全可靠。

4. 常见问题与解决4.1 顶驱噪音大若发现顶驱噪音较大，可以采取以下措施：•确保泵能提供最佳的操作压力，并缩低泵的运转速度。

•检查振动情况，并及时维修相关设备。

•更换油封。

4.2 顶驱传输系统故障若发现顶驱传输系统存在故障，应尽快采取如下措施：•关闭电子系统。

•检查电缆是否断开或其他问题。

•确保电气面板上的继电器保持正常并检查所有继电器的状态。

5. 结论为确保安全可靠的钻井设备的使用，必须遵循严格的安全操作规程。

以上所述只是顶驱操作的基本要求，任何未包含在此文档中的顶驱使用规程，应根据制造商要求进行操作。

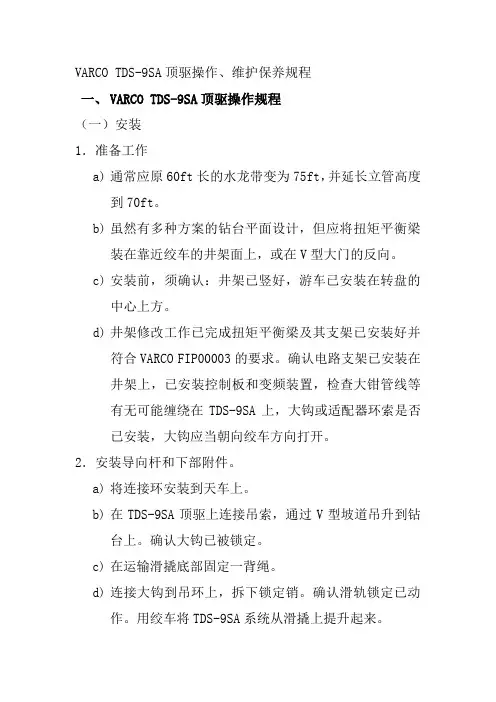

VARCO TDS-9SA顶驱操作、维护保养规程一、VARCO TDS-9SA顶驱操作规程（一）安装1．准备工作a)通常应原60ft长的水龙带变为75ft，并延长立管高度到70ft。

b)虽然有多种方案的钻台平面设计，但应将扭矩平衡梁装在靠近绞车的井架面上，或在V型大门的反向。

c)安装前，须确认：井架已竖好，游车已安装在转盘的中心上方。

d)井架修改工作已完成扭矩平衡梁及其支架已安装好并符合VARCO FIP00003的要求。

确认电路支架已安装在井架上，已安装控制板和变频装置，检查大钳管线等有无可能缠绕在TDS-9SA上，大钩或适配器环索是否已安装，大钩应当朝向绞车方向打开。

2．安装导向杆和下部附件。

a)将连接环安装到天车上。

b)在TDS-9SA顶驱上连接吊索，通过V型坡道吊升到钻台上。

确认大钩已被锁定。

c)在运输滑撬底部固定一背绳。

d)连接大钩到吊环上，拆下锁定销。

确认滑轨锁定已动作。

用绞车将TDS-9SA系统从滑撬上提升起来。

e)在钻台上将滑撬拆下。

f)用游车将TDS-9SA下放到钻台上。

g)将下一节导轨安装到钻台上，在连接孔两端抹黄油。

安装，提升，下放并打入销子。

h)重复步骤5。

i)用游车提升TDS-9SA和导向杆部分（滑轨锁定已动作），直到第二部分升上钻台，准备与下一部分相连。

j)提升下一节导轨到钻台，将此导轨销接到上一节导轨底部。

k)重复步骤6～9直到TDS-9SA系统达到井架顶部。

l)上部导向杆利用锁铐连接到连接环上。

轻轻下放游车，将导向杆销入收缩位置。

将顶驱下部连接到扭矩平衡梁上。

3.安装水龙带。

a)在S管末端拆下101.6mm(4in)公接头弯管，将其安装在TDS-9SA的水龙带端。

b)安装偶合器的锤击端到S管并拧紧。

确认水龙带软管的方向不会与钻机相互干扰。

4．安装井架上的电力终端。

5．安装司钻控制台和仪器。

应将司钻控制台安装在进行绞车刹车或离合器操作时容易看到仪表读数和易于进行操作的位置。
