机电设备检修完好标准1
- 格式:doc
- 大小:100.50 KB
- 文档页数:12
机电设备完好标准(通用部分)一、紧固件1、紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。
2、同一部位的螺栓、螺母规格一致。
平垫、弹簧垫的规格应与螺栓的直径相符。
紧固用的螺栓、螺母应有防松装置。
3、用螺栓紧固不透眼螺孔的部位,紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量。
螺栓拧入螺孔的长度应不小于螺栓的直径,但铸铁、铜、铝件不应小于螺栓直径的1.5倍。
4、螺母紧固后,螺栓螺纹应露出螺母1~3个螺距,不得在螺母下面加多余的垫圈以减少螺栓的伸出长度。
5、紧固在护圈内螺栓或螺母,其上端平面不得超出护圈高度,并需专用工具才能松、紧。
二、隔爆性能1、隔爆结合面(Ⅰ类)的间隙、直径差或最小的有效长度(宽度)必须符合下表的规定。
表中 L—静止隔爆结合面的最小有效长度;L1—螺栓通孔边缘至隔爆接合面边缘的最小有效长度;W—静止隔爆结合面及操纵杆与杆孔隔爆接合面最大间隙或直径差;转动轴与轴孔隔爆接合面最大直径差。
但快动式门或盖的隔爆接合面最小有效长度须不小于25mm。
表1:Ⅰ类隔爆接合面的结构参数(mm)2、操纵杆直径(d)与隔爆接合面长度(L)应符合下表的规定(单位:mm)表2:操纵杆直径与隔爆接合面的结构参数3、隔爆电动机轴与轴孔的隔爆接合面在正常状态下不应产生摩擦。
用圆筒隔爆接合面时,轴与轴孔配合的最小单边间隙须小于0.075mm;用滚筒轴承结构时,轴与轴孔的最大单边间隙须大于上表1中规定的W值的2/3。
4、隔爆接合面的表面粗糙度不大于6.3级,操纵杆的表面粗糙度不大于3.2级。
5、螺纹隔爆结构:螺纹精度不低于3级,螺距不小于0.7mm,螺纹的最少啮合扣数、最小拧入深度应符合下表的规定。
螺纹的最少啮合扣数、最小拧入深度(mm)6、隔爆接合面的法兰减薄厚度,应不大于原设计规定的维修余量。
7、隔爆接合面的缺陷或机械伤痕,将其伤痕两侧高于无伤痕表面的凸起部分磨平后,不得小于下列规定:(1)隔爆面上对局部出现的直径不大于1mm、深度不大于2mm的砂眼,在40、25、15mm 宽度的隔爆面上,每1cm2不得起过5个,10mm宽的隔爆接合面上,每1cm2不得超过5个,10mm宽以下的隔爆接合面上,不得超过2个(2)产生的机械伤痕,宽度与深度不大于0.5mm;其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3。
机电设备完好标准一、引言。
机电设备是现代工业生产中不可或缺的重要组成部分,其完好与否直接关系到生产效率和安全生产。
因此,制定机电设备完好标准对于保障设备正常运转和延长设备使用寿命具有重要意义。
二、机电设备完好标准的重要性。
1. 保障生产安全,机电设备完好标准的制定和执行,可以有效地保障生产过程中的安全,避免因设备故障而引发的事故。
2. 提高生产效率,完好的机电设备可以保持稳定的生产状态,提高生产效率,降低生产成本。
3. 延长设备使用寿命,制定完好标准并严格执行,可以有效延长机电设备的使用寿命,降低设备更换成本。
三、机电设备完好标准的内容。
1. 设备外观检查,包括设备表面是否有损坏、生锈、变形等情况,设备外壳是否完好,设备标识是否清晰等。
2. 设备电气系统检查,包括设备电缆、接线端子、断路器、保险丝、开关等是否完好,电气接地是否良好等。
3. 设备机械系统检查,包括设备传动系统、轴承、齿轮、链条、皮带等是否有松动、磨损、断裂等情况。
4. 设备润滑系统检查,包括设备润滑油是否充足、润滑部位是否正常运转、润滑系统是否存在漏油现象等。
5. 设备运行状态检查,包括设备启动、运行、停止是否正常,设备噪音、振动是否在正常范围内等。
四、机电设备完好标准的执行。
1. 制定完好标准,根据不同设备的特点和使用环境,制定相应的机电设备完好标准,明确各项检查内容和标准要求。
2. 定期检查维护,建立健全的机电设备维护保养制度,定期对设备进行检查、维护和保养,确保设备处于良好状态。
3. 及时处理异常情况,一旦发现设备存在异常情况,应及时进行排查和处理,避免因小问题引发大故障。
4. 做好记录和归档,对每次机电设备的检查维护情况进行记录和归档,为设备运行状态的监控和分析提供依据。
五、结语。
机电设备完好标准的制定和执行,对于保障生产安全、提高生产效率和延长设备使用寿命具有重要意义。
只有通过严格执行完好标准,才能确保机电设备的正常运转,为企业的稳定发展提供有力支持。
机电设备检修完好标准1. 引言机电设备是现代社会生产和生活不可或缺的重要组成部分,对于保持设备的正常运行和延长设备的使用寿命至关重要。
机电设备的检修是维护设备性能和确保安全运行的重要环节。
本文档旨在制定机电设备检修的完好标准,以确保设备的正常运行和高效工作。
2. 检修范围机电设备检修包括但不限于以下内容:•设备清洁和润滑;•设备连接和紧固件的检查和更换;•异常噪声和振动的检测和排除;•电气设备的检查和维修;•管道和阀门的检查和维修;•传动装置的调整和更换;•控制系统的检修和校准;•设备的运行测试和性能评估;•其他相关的检修工作。
3. 检修标准为确保机电设备的完好性,以下标准应符合:3.1 设备清洁和润滑•检修人员应定期清洁设备表面,并确保无积尘、无涂层剥落等问题;•设备内部应定期进行清洁和除尘;•设备润滑部位应定期进行润滑,确保润滑油或润滑脂的适当使用和更换。
3.2 设备连接和紧固件的检查和更换•检修人员应定期检查设备的连接和紧固件,确保其牢固可靠;•如发现松动、腐蚀或损坏的连接和紧固件,应及时更换或修复。
3.3 异常噪声和振动的检测和排除•检修人员应定期检测设备中的噪声和振动,发现异常情况应及时排除;•异常噪声和振动的排除可采取调整设备安装位置、更换受损部件等方法。
3.4 电气设备的检查和维修•检修人员应定期检查电气设备的接线、绝缘和接地情况;•如发现接线故障、绝缘损坏或接地失效等问题,应及时维修和更换。
3.5 管道和阀门的检查和维修•检修人员应定期检查管道和阀门的泄漏情况;•如发现漏水、漏气等问题,应及时修复和更换。
3.6 传动装置的调整和更换•检修人员应定期检查传动装置的运行情况;•如发现传动装置的偏差、松动或磨损等问题,应及时调整或更换。
3.7 控制系统的检修和校准•检修人员应定期检查控制系统的运行情况;•如发现控制系统的故障、误差或参数偏差等问题,应及时检修和校准。
3.8 设备的运行测试和性能评估•检修人员应定期进行设备的运行测试,确保其正常运行;•如设备性能不达标,应进行性能评估并采取相应措施。
煤矿机电设备完好标准细则
一、煤矿机电设备的安装
1、煤矿机电设备应符合产品标准和相关技术规范,完好无缺、无损。
也应符合供电标准,输入电源和电源线要符合要求,保证电压、功率的稳
定稳定性。
2、设备的安装位置要保持稳定,防止机械振动,颗粒物侵入,将影
响设备的正常使用。
二、煤矿机电设备的维护
1、定期检查机电设备的电气引入、控制装置,保证电力输入的稳定性,输出稳定性,设备操作不受干扰。
2、维护时,应定期检查和维护机电设备及其部件的动力系统,保证
设备的稳定性。
3、检查,更换绝缘层,保持机电设备的电气安全。
三、煤矿机电设备的保养
1、定期检查机电设备及其部件的各个活动部位,保持设备及其部件
的润滑性,确保设备正常工作。
2、定期检查机电设备及其部件的运行参数,校准和调整,保持机电
设备及其部件的良好性能。
3、定期检查机电设备及其部件的结构,保持机电设备及其部件的完
好无缺。
四、煤矿机电设备的安全
1、应经常检查机电设备及其部件的电气安全,保持安全和信赖度,确保大家的人身和财产安全。
2、在检修机电设备及其部件时,必。

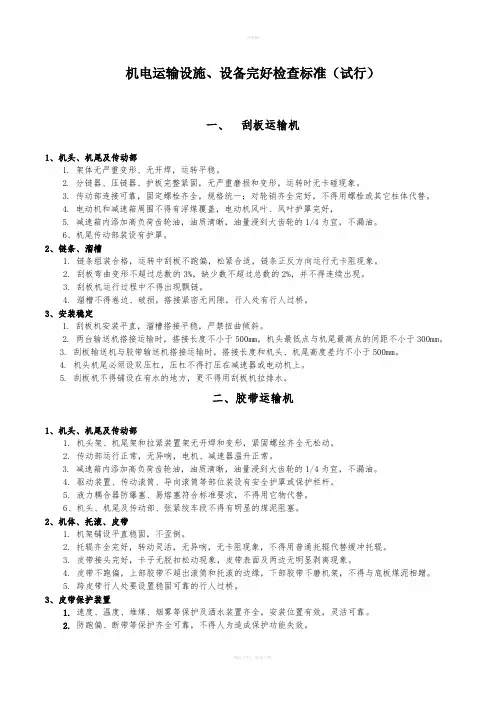

机电运输设施、设备完好检查标准(试行)一、刮板运输机1、机头、机尾及传动部1. 架体无严重变形、无开焊,运转平稳。
2. 分链器、压链器、护板完整紧固,无严重磨损和变形,运转时无卡碰现象。
3. 传动部连接可靠,固定螺栓齐全,规格统一;对轮销齐全完好,不得用螺栓或其它柱体代替。
4. 电动机和减速箱周围不得有浮煤覆盖,电动机风叶、风叶护罩完好,5. 减速箱内添加高负荷齿轮油,油质清晰,油量浸到大齿轮的1/4为宜,不漏油。
6、机尾传动部装设有护罩。
2、链条、溜槽1. 链条组装合格,运转中刮板不跑偏,松紧合适,链条正反方向运行无卡阻现象。
2. 刮板弯曲变形不超过总数的3%,缺少数不超过总数的2%,并不得连续出现。
3. 刮板机运行过程中不得出现飘链。
4. 溜槽不得卷边、破损,搭接紧密无间隙,行人处有行人过桥。
3、安装稳定1. 刮板机安装平直,溜槽搭接平稳,严禁扭曲倾斜。
2. 两台输送机搭接运输时,搭接长度不小于500mm,机头最低点与机尾最高点的间距不小于300mm。
3. 刮板输送机与胶带输送机搭接运输时,搭接长度和机头、机尾高度差圴不小于500mm。
4. 机头机尾必须设双压杠,压杠不得打压在减速器或电动机上。
5. 刮板机不得铺设在有水的地方,更不得用刮板机拉排水。
二、胶带运输机1、机头、机尾及传动部1. 机头架、机尾架和拉紧装置架无开焊和变形,紧固螺丝齐全无松动。
2. 传动部运行正常,无异响,电机、减速器温升正常。
3. 减速箱内添加高负荷齿轮油,油质清晰,油量浸到大齿轮的1/4为宜,不漏油。
4. 驱动装置、传动滚筒、导向滚筒等部位装设有安全护罩或保护栏杆。
5. 液力耦合器防爆塞、易熔塞符合标准要求,不得用它物代替。
6、机头、机尾及传动部、张紧绞车段不得有明显的煤泥阻塞。
2、机体、托滚、皮带1. 机架铺设平直稳固,不歪倒。
2. 托辊齐全完好,转动灵活,无异响,无卡阻现象,不得用普通托辊代替缓冲托辊。
3. 皮带接头完好,卡子无脱扣松动现象,皮带表面及两边无明显剥离现象。
机电队设备检修标准一、矿用隔爆型高压配电装置1. 真空断路器〔1〕真空断路器真空管无裂纹、点蚀,清洁无污秽,紧固件齐全紧固、无损坏。
〔2〕断路器真空管与操作杆保持垂直同心,操动灵活可靠,不得有卡阻现象;运动摩擦部位加注合格的润滑油脂。
〔3〕更换断路器时,同型号的真空断路器使用的真空开关管,其安装和端部联接方式、尺寸应统一。
〔4〕真空断路器操动机构的防跳装置和电磁操动机构的自由脱扣装置完好可靠。
2. 母线室〔1〕绝缘瓷瓶清洁,无油污及灰尘、无裂纹及损伤。
〔2〕更换的绝缘材质应符合原厂家的技术标准,用2500V兆欧表测得的绝缘电阻值不低于1000MΩ。
〔3〕母线外表清洁无污秽,固定结实,连结良好,平安距离符合产品技术要求。
3.外形构造〔1〕配电装置应具有平安可靠的机械、电气联锁。
〔2〕隔离开关处于合〔闸〕位置时,箱门不能翻开;只有当隔离开关分闸到位,箱门才能翻开。
〔3〕箱门处于翻开状态,隔离开关不能合闸;对弹簧储能合闸机构,在断路器处于合〔闸〕位置时,不能再进展合闸操作。
〔4〕配电装置的隔爆盖板均须设置"严禁带电开盖〞字样的标牌。
〔5〕配电装置的金属外壳底架上应有防锈蚀、导电性能良好、直径不小于12mm 的接地螺栓。
4. 电气间隙和爬电距离〔1〕配电装置中主回路相间、主回路对地电气间隙不得小于600mm,爬电距离必须保证85mm〔A级绝缘材料〕、110mm〔B级绝缘材料〕、135mm〔B级绝缘材料〕、160mm〔C级绝缘材料〕。
〔2〕配电装置二次回路的电气间隙和爬电距离不得小于6mm和8mm。
5. 保护装置〔1〕配电装置检修后,分别进展过载、短路、漏电、监视、自检功能试验,保护装置动作灵敏,断路器应可靠分闸,同时显示相对应的故障指示灯,并具备故障记忆闭锁功能。
必须进展"复位〞后,配电装置方可再进展合闸。
〔2〕保护装置所具有的保护系统中,任一脱扣动作缺陷,均不应影响其它保护脱扣动作的功能。
煤矿机电设备完好标准细则一、外观完好标准:1.设备表面应清洁无尘、无污垢,并保持原有的颜色或涂层,不得有生锈、脱漆等现象。
2.设备的标识、警示标志、使用说明等应清晰可辨,不得模糊、磨损或缺失。
3.设备外部触摸或操作部分的开关、按钮、手柄等应灵活、正常,且无松动现象。
4.设备的电缆、线缆等外部连接部分应整齐、密封,无暴露的导线或其他化学品残留。
5.设备的橡胶、塑料等密封件应完好无损,无油渍或老化现象。
二、运行及功能完好标准:1.设备应按照使用说明书或技术规范要求进行操作,操作方式和控制系统应正常。
2.设备的传动部分应无异常声音和振动,轴承应正常润滑,各个传动部件之间的连接应稳固无松动。
3.设备的电气线路应正常,电缆的外部绝缘层应完好,接地部分应牢固可靠。
4.设备应具备自动报警系统,能够在设备发生故障或异常时及时发出报警信号,并具备自我保护功能。
5.设备的电气设备和仪表应准确,指示灯、按钮、断路器等应正常使用。
三、安全保护完好标准:1.设备应有完善的安全保护装置,如开关柜门锁、紧急停车按钮、互锁装置等,确保操作人员的人身安全。
2.设备的防护罩、护栏等保护装置应正常可用,能够有效地防止操作人员的伤害。
3.设备的照明系统应正常工作,保证操作人员能够清晰地看见操作区域。
4.设备周围的环境应整洁有序,无杂物堆积和可燃物等,保证设备的安全运行。
四、维护保养完好标准:1.设备应按照维护保养手册进行定期维护保养,保证设备的正常运行。
2.设备的润滑部位应定期给予润滑油脂,并进行清洗,以确保设备的润滑性能。
3.设备的紧固螺栓应定期检查,确保不松动或缺失。
4.设备的电气部分应定期检查,清除电缆接头氧化物,保证电气线路的完好。
总之,煤矿机电设备的完好标准涵盖了外观、运行功能、安全保护和维护保养等多个方面,通过严格按照这些标准进行检查和维护,可以确保煤矿机电设备的正常运行,提高生产效率和安全性。
机电设备完好标准机电设备是指由机械和电气两大部分组成的设备,是现代工业生产中不可或缺的重要组成部分。
为了保障机电设备的正常运行,确保生产安全和生产效率,制定并执行机电设备完好标准显得尤为重要。
首先,机电设备的完好标准应包括设备的外观检查。
外观检查是机电设备维护的第一步,通过外观检查可以及时发现设备表面的损坏、腐蚀、变形等情况,及时采取措施进行修复或更换,以确保设备的正常运行。
在外观检查中,应注意检查设备的外壳、接线端子、连接部位等,确保设备表面的完好无损。
其次,机电设备的完好标准还应包括设备的运行状态检查。
运行状态检查是通过观察设备的运行情况,发现设备运行中的异常情况,及时进行调整和维修。
在运行状态检查中,应关注设备的运行声音、振动情况、温度变化等,确保设备在运行过程中没有异常情况发生。
另外,机电设备的完好标准还应包括设备的电气性能检查。
电气性能检查是通过检查设备的电气部分,发现电气元件的老化、短路、断路等情况,及时进行更换和修复。
在电气性能检查中,应关注设备的电气连接、电气元件的工作状态等,确保设备的电气性能符合要求。
此外,机电设备的完好标准还应包括设备的维护记录和维护计划的执行情况。
维护记录可以帮助企业了解设备的维护历史,及时发现设备的故障和问题,为设备的维护和修复提供重要参考。
而维护计划的执行情况则可以帮助企业了解设备维护工作的执行情况,及时发现维护计划的漏洞和不足,及时进行调整和改进。
总之,机电设备完好标准的制定和执行对于保障设备的正常运行和生产安全至关重要。
通过对设备的外观检查、运行状态检查、电气性能检查以及维护记录和维护计划的执行情况进行全面的监管,可以及时发现设备的问题并进行处理,确保设备的完好运行,提高设备的利用率和生产效率。
煤矿机电设备完好标准文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]矿井机电设备完好标准(1)一通用部分1紧固件1)紧固用的螺栓、螺母、垫圈等齐全,紧固、无锈蚀。
2)同一部位的螺母、螺栓规格一致。
平垫、弹簧垫圈的规格应与螺栓直径相符合,紧固的螺栓应有防松装置。
3)用螺栓紧固不透眼螺孔的部件,紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量,螺栓拧入螺孔长度应不小于螺栓直径,但铸铁、铜、铝件不应小于螺栓直径的1.5倍。
4)螺母紧固后,螺栓螺纹应露出螺母1-3个螺距,不得在螺母下面加多余垫圈减少螺栓的伸出长度。
5)紧固在护圈内的螺栓或螺母,其上端平面不得超过护圈高度,并需用专用工具才能松、紧。
2隔爆性能1)隔爆结合面的间隙,平口的结合面必须压实,不留间隙、转盖结合面间隙不能超过0.5毫米。
2)隔爆结合面的表面粗糙度不大于△6.3,操作杆的表面粗糙度不大于△3.2。
3)螺纹隔爆结构:螺纹精度不低于3级,螺距不小于0.7毫米;螺纹的最少啮合扣数不于小6扣。
4)隔爆结合面的法兰减薄厚度应不大于原设计规定的维修余量。
5)隔爆结合面的缺陷或机械伤痕,将其伤痕两侧高于无伤表面的凸起部分磨平后不得超过下列规定:(1)、隔爆面上对局部出现的直径不大于1毫米,深度不大于2毫米的砂眼,在40、25、15毫米宽的隔爆面上,每1 平方厘米不得超过5个,10毫米宽的隔爆面上不得超过2个。
(2)、生产的机械伤痕,宽度与深度不得大于0.5毫米,其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3。
6)隔爆结合面不得有锈蚀及油漆,应涂防锈油或磷化处理。
如有锈迹,用棉纱擦净后,留有呈青褐色氧化亚铁云状痕迹,用手摸无感觉者仍算合格。
7)用螺栓固定的隔爆结合面,其紧固程度应以压平弹簧垫圈不松动为合格。
8)观察窗孔胶封及透明度良好,无破损、无裂纹。
9)引进设备的隔爆性能应符合《煤矿机电设备检修质量标准》电气设备分册的5-A、B、C、D的规定。
机电设备检修完好标准(1)Ⅰ固定设备1通用部分1.1 紧固件1.1.1 螺纹连接件和锁紧件必须齐全,牢固可靠. 螺栓头部和螺母不得有铲伤或棱角严重变形.螺纹无乱扣或脱扣.1.1.2 螺栓拧入螺纹孔的长度不应小于螺栓的直径(铸铁、铜、铝合金件等不小于螺栓直径的1.5倍.1.1.3 螺母扭紧后螺栓螺纹应露出螺母1~3个螺距,不得用增加垫圈的办法调整螺纹露出长度.1.1.4 稳定与稳定孔应吻合,不松旷.1.1.5 铆钉必须紧固,不得有明显歪斜现象.1.1.6 键不得松旷,打入时不得加垫,露出键槽的长度应小于键全长的20%,大于键全长的5%(钩头键不包括钩头的长度).1.2 联轴器1.2.1 端面的间隙及同轴度应符合表1-1-1的规定:1.2.2 弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm.柱销螺母应有防松装置.1.2.3 齿轮式联轴器齿厚的磨损量应不超过原齿厚的20%.键和螺栓不松动.1.2.4 蛇型弹簧式联轴器的弹簧不应有损伤,厚度磨损不应超过原厚的10%.1.3 轴和轴承1.3.1 轴1.3.1.1 轴不得有表面裂纹,无严重腐蚀和损伤,内部裂纹按探伤记录检查无扩X.1.3.1.2 轴的水平度和多段轴的平行度均不得超过0.2%,如轴的挠度较大达不到此要求时,齿轮咬合及轴承温度正常,也算合格.1.3.2 滑动轴承1.3.2.1 轴瓦合金层与轴瓦应粘合牢固,无脱离现象,合金层无裂纹,无剥落,如有轻微裂纹和剥落,但面积不超过1.5cm2,且轴承温度正常,也算合格.1.3.2.2 轴径与轴瓦的顶间隙不应超过表1-1-2的规定:1.3.2.3 X围不应小于轴瓦长度的80%.1.3.2.4 润滑油质合格,油量适当,油圈或油链转动灵活.压力润滑系统油路畅通,不漏油.1.3.3 滚动轴承1.3.3.1 轴承转动灵活、平稳、无异响。
1.3.3.2 润滑脂合格,油量适当,占油腔的1/2~2/3,不漏油.1.3.4 轴承温度应符合表1-1-3的规定:1.4.1 主、被动皮带轮中心线的轴向偏移不得超过:a.平皮带轮为2mm;b.三角皮带轮当中心距小于或等于500mm时为1.5mm,当中心距大于500mm时为2mm.1.4.2 两皮带轮轴中心线的平行度不超过1‰.1.4.3 平皮带的接头应平直,接缝不偏斜.接头卡子的宽度应略小于皮带宽度.皮带无破裂.运行中不打滑,跑偏不超出皮带轮边沿.1.4.4 三角皮带的型号与轮槽相符,条数不缺,长度一致,无破裂、剥层.运行中不打滑.皮带底面与轮槽底面应有间隙.1.5 减速器和齿轮1.5.1 减速器壳体无裂纹和变形.结合面配合严密,不漏油.润滑油符合设计要求,油量适当,油面超过大齿轮半径的1/2.油压正常.1.5.2 轴的水平度不大于0.2%.轴与轴承的配合符合要求.1.5.3 齿圈与轮心配合必须紧固,轮缘、辐条无裂纹。
齿轮无断齿,个别齿断角宽度不超过全齿宽的15%.1.5.4 齿面接触斑点的分布,应符合表1-1-5的规定:表1.5.5 齿面无裂纹,剥落面积累计不超过齿面的25%,点蚀坑面积不超过下列规定:a.点蚀区高度接近齿高的100%;b.点蚀区高度占齿高的70%,长度占齿长的10%;c.点蚀区高度占齿高的30%,长度占齿长的40%.1.5.6 齿面出现的胶合区,不得超过齿高的1/3,齿长的1/2.1.5.7 齿厚的磨损量不得超过原齿厚的15%,开式齿轮齿厚的磨损量不得超过原齿厚的20%.1.6 “五不漏”的规定1.6.1 不漏油静止结合面一般不允许有漏油,老旧设备允许有油迹,但不能成滴.运动结合面允许有油迹,但在擦干后3min不见油,半小时不成滴.非密闭传动部位,不甩油(可加罩).1.6.2 不漏风空气压缩机,通风机,风管等的静止结合面不漏风.运动结合面的泄露距100mm处用手试验,无明显感觉.1.6.3 不漏水静止结合面不见水,运动结合面允许滴水,但不成线.1.6.4 不漏气锅炉,汽动设备,管路及附件的静止结合面不漏汽;运动结合面的泄露距200mm处用手试验,无明显感觉.1.6.5 不漏电绝缘电阻符合要求,漏电继电器正常投入运行.1.7 电气设备电动机,开关箱(柜),起动控制设备,接地装置,电器,电缆及配线等符合本标准“电气设备”分册完好标准的规定.1.8 安全防护1.8.1 机电设备和机房(峒室)内外可能危及人身安全的部位和场所,都应安设防护栏,防护罩或盖板.1.8.2 放火措施a机房(峒室)内不得存放汽油、煤油、变压器油。
润滑油和用过的棉纱、破布应分别放在盖严的专用容器内,并放置在指定地点。
b机房(峒室)内要有合乎规定的防火器材。
1.9 涂饰1.9.1 设备的表面喷涂防锈漆,脱落的部位应及时修补。
1.9.2 设备的特殊部位如外露轴头、防护栏、油嘴、油杯、注油孔及油塞等的外表应涂红色油漆。
在同一设备上的油管应涂黄色]风管应涂浅紫色、水管应涂绿色,以便区分。
1.9.3 不涂漆的表面应涂防锈油。
1.10 基础1.10.1 机座与混凝土不得相互脱离。
1.10.2 混凝土不得有断裂、剥落和松碎现象。
1.10.3 基础坑内无积油和积水。
1.11 记录资料1.11.1 各种设备的机房(峒室)都应备有下列记录:a交接班记录;b运转记录;c检查、修理、试验和整定记录;d事故和故障记录。
1.11.2 有设备铭牌、编号牌、完好牌,并固定牢靠,保持清晰。
1.12 设备环境1.12.1 设备无积尘、无油垢。
1.12.2 机房(峒室)内外无杂物,工具、备件、材料、油料等有固定存放地点,安放排列整齐。
1.12.3 机房(峒室)通风良好,温度和噪声符合规定。
1.13 照明照明装置应符合安全要求,并有足够亮度。
2 .主要提升机(含滚筒直径2m以下提人绞车和滚筒直径2m及以上提升人员、物料的提升机)2.1 滚筒及驱动轮2.1.1 缠绕式提升机滚筒和摩擦式提升机驱动轮,无开焊、裂纹和变形。
滚筒衬木磨损后表面距固定螺栓头部不应小于5mm。
驱动轮摩擦衬垫固定良好,绳槽磨损程度不应超过70mm,衬垫底部的磨损剩余厚度不应小于钢丝绳的直径。
2.1.2 双滚筒提升机的离合器和定位机构灵活可靠,齿轮及衬套润滑良好。
2.1.3 滚筒上钢丝绳的固定和缠绕层数,应符合《煤矿安全规程》第384、385、386条的规定。
2.1.4 钢丝绳的检查、试验和安全系数应符合《煤矿安全规程》第八章第三节有关条文的规定,有规定期内的检查、试验记录。
2.1.5 对多绳摩擦轮提升机的钢丝绳X力应定期进行测定和调整。
任一根钢丝绳的X力同平均X力之差不得超过±10%。
2.2 深度指示器2.2.1 深度指示器的螺杆、传动和变速装置润滑良好,动作灵活,指示准确。
有失效保护。
2.2.2 牌坊式深度指示器的指针行程,不应小于全行程呢感的3/4;圆盘式深度指示器的指针旋转角度X围,应不小于250°、不大于350°。
2.3 仪表各种仪表和计器,要定期进行校验和整定,保证指示和动作准确可靠。
校验和整定要留有记录,有效期为1年。
2.4 信号和通讯2.4.1 信号系统应声光俱备,清晰可靠,并符合《煤矿安全规程》第341、350、358、359、360等条文的规定。
2.4.2 司机台附近应设有与信号工相联系的专用直通。
2.5 制动系统2.5.1 制动装置的操作机构和传动杆件动作灵活,各销轴润滑良好,不松旷。
2.5.2 闸轮或闸盘无开焊或裂纹,无严重磨损,磨损沟纹的深度不大于1.5mm,沟纹宽度总和不超过有效闸面宽度的10%.闸轮的圆跳动不超过1.5mm,闸盘的端面圆跳动不超过1mm。
2.5.3 闸瓦及闸衬无缺损、无断裂,表面无油迹。
磨损不超限;闸瓦磨损后表面距固定螺栓头端部不小于5mm,闸衬磨损余后不小于3 mm。
施闸时每一闸瓦与闸轮或闸盘的接触良好,制动中不过热,无异常振动和噪声。
2.5.4 施闸手柄、活塞和活塞杆,以及重锤等的施闸工作行程都不得超过各自容许全行程的3/4。
2.5.5 松闸后的闸瓦间隙:平移式不大于2 mm,且上下相等;角移式在闸瓦中心初不大于2.5 mm,两侧闸瓦间隙差不大于0.52.5.6 mm,盘形闸不大于20 mm.2.5.7 闸的制动力矩、保险闸的空时间和制动减速度,应符合《煤矿安全规程》第397、398、399条规定,并必须按照第401条要求进行试验。
试验记录有效期为一年。
2.5.8 油压系统不漏油,蓄油器在停机后15min内活塞下降量不超过100 mm,风压系统不漏风,停机后15min内压力下降不超过规定压力的10%。
2.5.9 液压站的压力应稳定,其振摆值和残压,不得超过表1-2-1的规定:提升机除必须具备《煤矿安全规程》第392条、第393条规定的保护装置外,还应具备下列保护:a制动系统的油压(风压)不足不能开车的闭锁;b换向器闭锁;c压力润滑系统断油时不能开车的保护;d高压换向器的栅栏门闭锁;e容器接近停车位置,速度低于2m/s的后备保护(报警、并使保险闸动作)f箕斗提升系统应设顺利通过卸载位置的保护(声光显示或制动)。
这些保护装置应保证灵敏有效,动作可靠,定期进行试验整定,留有记录,有效期半年。
2.7 天轮及导向轮2.7.1 天轮或导向轮的轮缘和幅条不得有裂纹、开焊、松脱或严重变形。
2.7.2 有衬垫的天轮和导向轮,衬垫固定应牢靠,槽底磨损量不得超过钢丝绳的直径。
2.7.3 天轮和导向轮的径向圆跳动和端面圆跳动不得超过表1-2-2的规定:2.8 微拖装置2.8.1 气囊离合器摩擦片和摩擦轮之间的间隙不得超过1mm,气囊未老化变质,无裂纹.2.8.2 压气系统不漏气,各种气阀动作灵活可靠.3 一般绞车3.1 滚筒3.1.1 滚筒不得有开焊、裂纹和变形。
3.1.2 双滚筒绞车的离合器和定位装置要灵活有效,齿轮和衬套润滑良好。
3.1.3 滚筒上钢丝绳的固定和缠绕层数应符合《煤矿安全规程》第384、385、386条规定。
3.1.4 钢丝绳的检查、试验和安全系数,应符合《煤矿安全规程》第八章第三节有关条文的规定。
3.2 深度指示器3.2.1 深度只是器的螺杆、传动和变速装置润滑良好,只是准确。
3.2.2 有断轴断销保护。
3.3 仪表绞车上使用的各种仪表要定期校验。
3.4 信号信号系统要声光俱备,准确可靠。
3.5 制动系统3.5.1 制动装置的操作机构和传动杆件动作灵活可靠,各销轴润滑良好,不松旷。
3.5.2 闸轮无严重磨损,闸衬或闸带无断裂,磨损余厚不得小于3mm。
闸木磨损后固定螺丝的顶端距闸木的曲面不小于5 mm。
3.5.3 制动时闸瓦与闸轮接触良好,不过热,噪音和震动不超过规定。
3.5.4 施闸受柄与活塞的工作行程不超过全行程的3/4。
