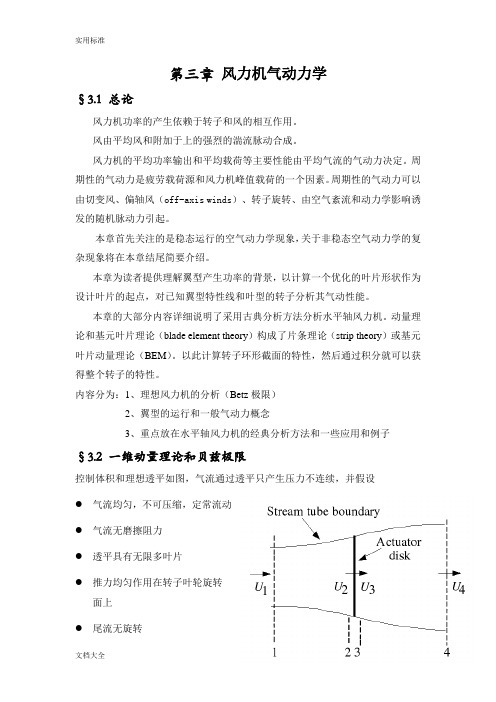

第三章风力机气动力学§3.1 总论风力机功率的产生依赖于转子和风的相互作用。
风由平均风和附加于上的强烈的湍流脉动合成。
风力机的平均功率输出和平均载荷等主要性能由平均气流的气动力决定。
周期性的气动力是疲劳载荷源和风力机峰值载荷的一个因素。
周期性的气动力可以由切变风、偏轴风（off-axis winds）、转子旋转、由空气紊流和动力学影响诱发的随机脉动力引起。
本章首先关注的是稳态运行的空气动力学现象，关于非稳态空气动力学的复杂现象将在本章结尾简要介绍。
本章为读者提供理解翼型产生功率的背景，以计算一个优化的叶片形状作为设计叶片的起点，对已知翼型特性线和叶型的转子分析其气动性能。
本章的大部分内容详细说明了采用古典分析方法分析水平轴风力机。
动量理论和基元叶片理论（blade element theory）构成了片条理论（strip theory）或基元叶片动量理论（BEM）。
以此计算转子环形截面的特性，然后通过积分就可以获得整个转子的特性。
内容分为：1、理想风力机的分析（Betz极限）2、翼型的运行和一般气动力概念3、重点放在水平轴风力机的经典分析方法和一些应用和例子§3.2 一维动量理论和贝兹极限控制体积和理想透平如图，气流通过透平只产生压力不连续，并假设●气流均匀，不可压缩，定常流动●气流无磨擦阻力●透平具有无限多叶片●推力均匀作用在转子叶轮旋转面上●尾流无旋转转子远上游和远下游静压等于无干扰时环境的静压设T 为风作用于风力机上的力，由动量定理可知，透平对风的作用力为：4114()()T m U m U m U U ∙∙∙=---=- (3.2.2) 对于稳态流动，14()()AU AU m ρρ==，m 是质量流量，这里ρ是空气密度，A 是横截面，U 是空气速度。
此外，还由理想流体伯努利方程可知：2211221122p U p U ρρ+=+ (3.2.3)2233441122p U p U ρρ+=+ (3.2.4)因为14p p =，且通过透平的前后速度一样（23U U =）。
风力机空气动力学常识作者：曹连芃关键字：翼型,升力，阻力，相对风速，攻角，失速迎角，叶尖速比，贝茨极限，雷诺数，实度风能曾是蒸汽机发明之前最重要的动力，数千年前就有了帆船用于交通运输，后来有了风车用来磨面与抽水等。
近年来，由于传统能源逐渐枯竭、对环境污染严重，风能作为清洁的新能源得到人们的重视，风力发电已成为重要的新能源。
对于想学习风力发电的朋友应该学习一些风力机空气动力学的基础知识。
升力与阻力风就是流动的空气，把一块薄的平板放在流动的空气中会受到气流对它的作用力。
我们先分析一下平板与气流方向垂直时的情况，此时平板受到的阻力最大，D为阻力，当平板静止时，受阻力虽大但气流并未对平板做功；只有平板在阻力作用下运动，气流才对平板做功；如果平板运动速度方向与气流相同，气流相对平板速度为零，则阻力为零，气流也没有对平板做功。
一般说来受阻力运动的平板速度是气流速度的20%至50%时能获得较大的功率。
当平板与气流方向平行时，平板受到的作用力为零。
当平板与气流方向有夹角时，在平板的向风面会受到气流的压力，在平板的下风面会形成负压区，平板两面的压差就产生了侧向作用力F，该力可分解为阻力D与升力L，阻力与气流方向平行，升力与气流方向垂直。
当夹角较小时，平板受到的阻力D较小；此时平板受到的作用力主要是升力L。
飞机的翼片是用来产生升力的，一般翼片上表面弯曲，下表面平直，即使翼片与气流方向平行也会有升力，因为翼片上表面弯曲，下表面平直，上方气流速度比下方快，跟据流体力学的伯努利原理，上方气体压强比下方小，翼片就受到向上的升力作用。
由于飞机翼片截面为流线型，受气流阻力很小。
当翼片与气流方向有夹角（该角称攻角或迎角）时，升力会增大，阻力也会增加，适当选择翼片的攻角可获得最大的升力，尽量小的阻力。
风力机利用叶片受风的阻力运转的称阻力型风力机；利用叶片受风作用产生升力而运转的称升力型风力机。
水平轴风力机基本都是升力型，垂直轴风力机有多种阻力型结构，也有升力型结构。

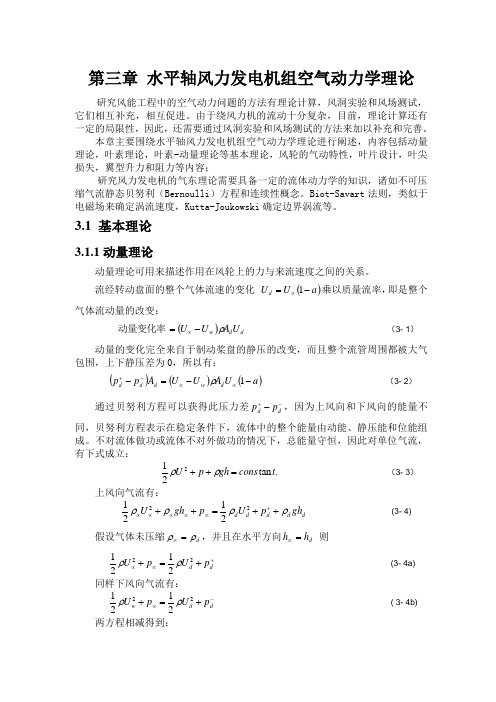

第三章 水平轴风力发电机组空气动力学理论 研究风能工程中的空气动力问题的方法有理论计算，风洞实验和风场测试，它们相互补充，相互促进。
由于绕风力机的流动十分复杂，目前，理论计算还有一定的局限性，因此，还需要通过风洞实验和风场测试的方法来加以补充和完善。
本章主要围绕水平轴风力发电机组空气动力学理论进行阐述，内容包括动量理论，叶素理论，叶素-动量理论等基本理论，风轮的气动特性，叶片设计，叶尖损失，翼型升力和阻力等内容；研究风力发电机的气东理论需要具备一定的流体动力学的知识，诸如不可压缩气流静态贝努利（Bernoulli ）方程和连续性概念。
Biot-Savart 法则，类似于电磁场来确定涡流速度，Kutta-Joukowski 确定边界涡流等。
3.1 基本理论3.1.1动量理论动量理论可用来描述作用在风轮上的力与来流速度之间的关系。
流经转动盘面的整个气体流速的变化 ()a U U d -=∝1乘以质量流率，即是整个气体流动量的改变：()d d w U A U U ρ-=∝动量变化率 （3- 1） 动量的变化完全来自于制动桨盘的静压的改变，而且整个流管周围都被大气包围，上下静压差为0，所以有：()()()a U A U U A p p d w d d d --=-∝∝-+1ρ （3- 2）通过贝努利方程可以获得此压力差-+-d d p p ，因为上风向和下风向的能量不同，贝努利方程表示在稳定条件下，流体中的整个能量由动能、静压能和位能组成。
不对流体做功或流体不对外做功的情况下，总能量守恒，因此对单位气流，有下式成立：.tan 212t cons gh p U =++ρρ （3- 3） 上风向气流有：d d d d d gh p U p gh U ρρρρ++=+++∝∝∝∝∝222121 (3- 4) 假设气体未压缩d ρρ=∝，并且在水平方向d h h =∝ 则+∝∝+=+d d p U p U 222121ρρ (3- 4a) 同样下风向气流有：-∝+=+d d w p U p U 222121ρρ ( 3- 4b)两方程相减得到：()()2221w d d U U p p -=-∝-+ρ (3- 5) 代入方程(3-2)得()()()a U A U U A U U d w d w --=-∝∝∝12122ρρ (3- 6)这样可导出： ()∝-=U a U w 21 (3- 7)可以看出，一半的轴向气流损失发生在流经制动桨盘时，另一半在下风向。

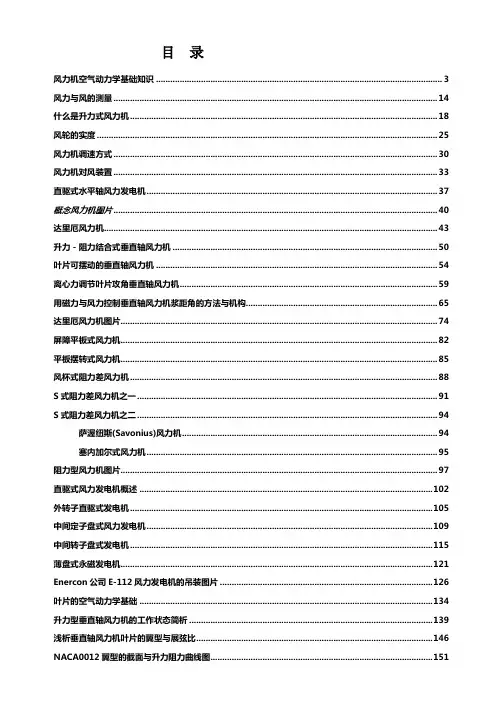

目录风力机空气动力学基础知识 (3)风力与风的测量 (14)什么是升力式风力机 (18)风轮的实度 (25)风力机调速方式 (30)风力机对风装置 (33)直驱式水平轴风力发电机 (37)概念风力机图片 (40)达里厄风力机 (43)升力－阻力结合式垂直轴风力机 (50)叶片可摆动的垂直轴风力机 (54)离心力调节叶片攻角垂直轴风力机 (59)用磁力与风力控制垂直轴风力机浆距角的方法与机构 (65)达里厄风力机图片 (74)屏障平板式风力机 (82)平板摆转式风力机 (85)风杯式阻力差风力机 (88)S式阻力差风力机之一 (91)S式阻力差风力机之二 (94)萨渥纽斯(Savonius)风力机 (94)塞内加尔式风力机 (95)阻力型风力机图片 (97)直驱式风力发电机概述 (102)外转子直驱式发电机 (105)中间定子盘式风力发电机 (109)中间转子盘式发电机 (115)薄盘式永磁发电机 (121)Enercon公司E-112风力发电机的吊装图片 (126)叶片的空气动力学基础 (134)升力型垂直轴风力机的工作状态简析 (139)浅析垂直轴风力机叶片的翼型与展弦比 (146)NACA0012翼型的截面与升力阻力曲线图 (151)简析几种垂直轴风力机叶片攻角调整方法的优缺点 (156)风能与风功率 (164)风轮尺寸与额定风速 (168)风力机空气动力学基础知识风能曾是蒸汽机发明之前最重要的动力，数千年前就有了帆船用于交通运输，后来有了风车用来磨面与抽水等。
近年来，由于传统能源逐渐枯竭、对环境污染严重，风能作为清洁的新能源得到人们的重视。
为方便风力机技术知识的学习，下面介绍一些风力机空气动力学的基础知识。

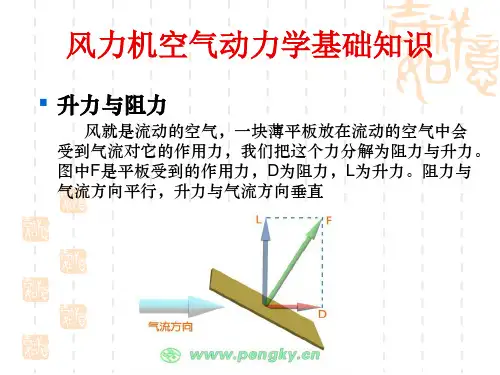

升力与阻力风就是流动的空气，一块薄平板放在流动的空气中会受到气流对它的作用力，我们把这个力分解为阻力与升力。
图1中F是平板受到的作用力，F D为阻力，F L为升力。
阻力与气流方向平行，升力与气流方向垂直。
