一种±500kV换流站交流滤波器试验装置

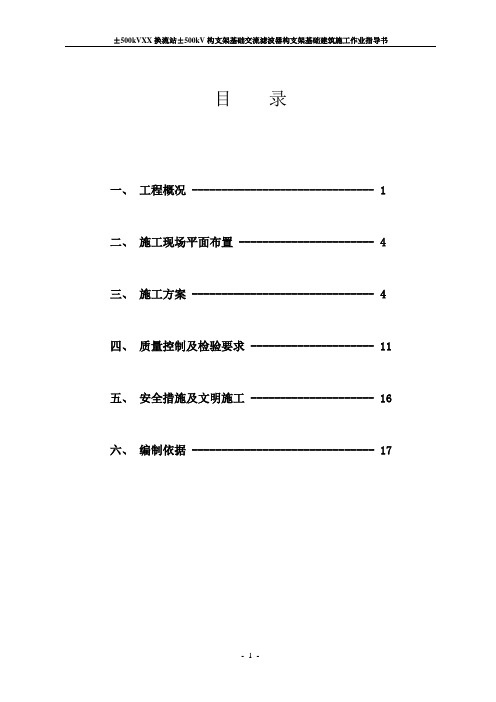

目录一、工程概况 ------------------------------- 1二、施工现场平面布置 ----------------------- 4三、施工方案 ------------------------------- 4四、质量控制及检验要求 --------------------- 11五、安全措施及文明施工 --------------------- 16六、编制依据 ------------------------------- 17一、工程概况1、工程范围：±500kVXX换流站±500kV构支架基础交流滤波器构支架基础位于XXXXX境内中部地区，在XXX尔市以南约79 km处，站址在XX河的左岸一块草地上，东偏北距XX发电厂约5.0 km，东北距新源小区约1.5km。

站址南侧约1.5km有省道S202通过，站址南侧约500m处有XXX镇－XXX公路，交通便利。

2、±500kV构支架基础交流滤波器构支架基础工程简介基础形式为人工挖孔桩基础3. 地质及地形状况所址区域内主要草原，其上覆盖第四系上更新统冲积（Q3al）的粘土、含角砾粉质粘土。

无软弱地基土，天然地基土多属中等压缩性、较高强度的地基土。

施工场地初平已基本结束，场地条件满足施工要求。

4. 工程特点4.1工期安排合理本工程的里程碑工期确定合理，便于人力资源和机械的调动安排，利于工程成本的控制和安全、质量控制。

4.2 标准高本工程确立了达到输变电“创一流”工程标准和达标投产的质量目标，并提出在本工程建设的全过程中必须对安全文明施工进行总体规划，使本工程成为安全文明施工管理的示范样板工程之一。

5气候特点根据站址区的气象资料查得该区域的平均相对湿度为47%，降雨日数达59天，集中在6月份—10月份，施工中应加强设备材料的保管，合理安排施工进度，加大管理力度，保证施工过程中的安全、质量、进度要求。

特高压江门换流站交流滤波器的现场试验作者：万小春来源：《华中电力》2013年第10期摘要：文章对南方电网公司糯扎渡送电广东特高压直流输电工程±800kV江门（侨乡）换流站交流滤波器的配置、性能要求以及交流滤波器的现场试验项目和方法进行了阐述，并着重通过模拟正常工况、电容器单元件击穿短路以及开路情况下滤波器现场试验结果的对比，分析了正常运行及故障工况下对滤波器调谐性能和不平衡电流测试结果的影响。

为交流滤波器设备交接试验、预防性试验规范化以及运行维护提供了一定的技术支撑。

关键词：特高压直流；换流站；交流滤波器；现场试验引言与特高压交流相比，特高压直流输电工程不仅具有输电容量大、输电距离长的特点，而且可以实现电力系统的非同步联网，通过对输送功率进行快速灵活的控制，还能有效地阻尼交流系统低频振荡。

基于这些特点，直流特高压工程在电网公司战略目标中占有越来越重要的地位。

直流输电工程中，换流器作为一种非线性有源器件，是换流站内主要的谐波源，在其运行过程中会产生的各种谐波电流通过换流变压器网侧注入交流系统，如果不加以控制，必然会影响交、直流系统的正常运行。

因此必须通过加装滤波器装置来限制谐波的影响。

鉴于特高压直流换流站较常规直流换流站换流器产生的谐波电压更高，谐波含量也更加丰富，这就对特高压直流工程换流站中的滤波器的配置，现场试验以及运行维护提出了更高的要求。

一、交流滤波器配置1、配置方案设计的主要内容高压直流系统交流滤波器配置设计主要包括以下几方面：1）依据系统研究所确定的无功补偿容量，确定交流滤波器分组（支路）数及分组容量；¬2）计算交流滤波器性能，具体包括计算换流站交流母线各次谐波畸变率、总谐波畸变率及电话谐波波形因数，使其满足要求；¬3）计算交流滤波器设备稳态定值及暂态定值。

2、性能指标的计算及限值的确定对于50HZ交流系统，世界上一些主要的工业国家和部分高压直流输电工程普遍使用以下三种谐波指标：单次谐波电压畸变率总的谐波电压畸变率电话谐波波形因数式中，是所考虑的母线n次谐波相对地电压有效值；是系统基波电压有效值；n为谐波次数；是n*50/800； =n次谐波噪声评价系数/1000。
