串联谐振交流耐压试验装置操作具体步骤

串联谐振耐压试验设备安全操作及保养规程1. 引言本文档旨在指导操作人员正确使用和保养串联谐振耐压试验设备，以确保设备的安全性和正常运行。

操作人员在使用设备之前，请仔细阅读并理解本文档的内容，并按照规程进行操作。

2. 设备概述串联谐振耐压试验设备是一种用于测量电气绝缘材料和设备的耐压性能的测试仪器。

其主要由高压发生器、电容器组、变压器、电流表及配电系统等部分组成。

3. 安全操作规程在操作过程中，操作人员应严格遵守以下安全规程：3.1 穿戴个人防护装备穿戴绝缘手套、绝缘靴以及绝缘衣物。

确保设备引进线路能够正常导入地线，以及确定地线无电。

3.2 操作前检查在进行任何操作之前，操作人员应进行设备及周边环境的检查，确认设备操作无误。

主要包括以下几个方面：•检查设备供电电压是否符合要求。

•检查设备各部分连接线路是否松动或破损。

•检查设备接地情况，确保设备能够正常接地。

3.3 设备接地操作人员在设备操作之前，必须确保设备能够正常接地。

为避免意外触电事故，操作人员应将设备与地线正确连接。

如果地线不符合规定，应及时采取措施进行维修或更换。

3.4 操作规程在进行设备操作之前，操作人员应按照以下步骤进行：1.确保设备及周边环境符合操作要求。

2.启动设备电源，并调整电源电压至合适的工作范围。

3.检查设备接线是否正确并牢固，确保设备处于正常工作状态。

4.将待测设备或材料与串联谐振耐压试验设备接入。

5.设置测试参数，例如测试电压、时间等。

6.启动测试，观察测试结果，确保设备正常工作。

7.完成测试后，关闭设备电源，并进行必要的清理及保养工作。

3.5 遇到故障的处理在设备操作过程中，如果遇到任何故障问题，操作人员应立即停止操作，并联系相关维修人员进行检修。

4. 设备保养规程操作人员应按照以下规程进行设备的保养工作，以维持设备的良好工作状态：4.1 定期检查定期检查设备的外观和连接线路，确认设备没有松动、破损等情况。

检查设备接地情况，并进行必要的维护和修复。

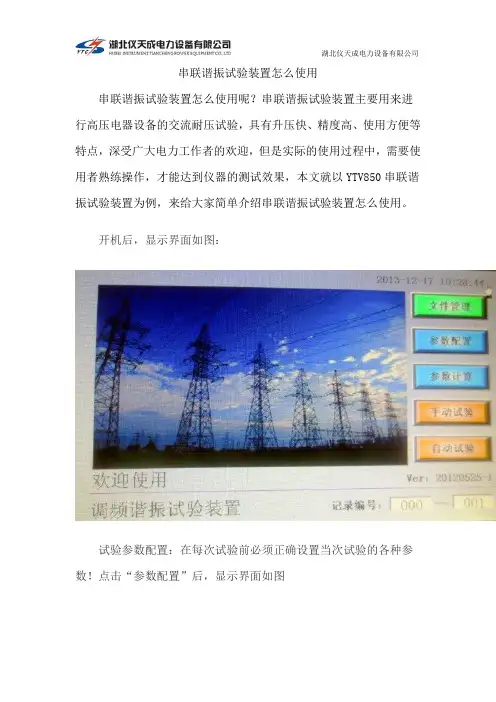

串联谐振试验装置怎么使用串联谐振试验装置怎么使用呢？串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，具有升压快、精度高、使用方便等特点，深受广大电力工作者的欢迎，但是实际的使用过程中，需要使用者熟练操作，才能达到仪器的测试效果，本文就以YTV850串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置怎么使用。

开机后，显示界面如图：试验参数配置：在每次试验前必须正确设置当次试验的各种参数！点击“参数配置”后，显示界面如图起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率zui低为200Hz。

终止频率：选择自动调谐时的结尾频率，下限频率为100Hz，上限频率zui低为300Hz。

1．设置"起始频率"不可高于"终止频率"。

2.当*次试验时建议采用30Hz～300Hz进行扫描。

3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。

起始电压：设置调谐时输入电压的初此值。

1. 对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；2. 对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。

*阶段试验电压：设置试验电压的*阶段值。

*阶段试验时间：设置*阶段试验电压的耐压时间。

第二阶段试验电压：设置试验电压的第二阶段值。

第二阶段试验时间：设置第二阶段试验电压的耐压时间。

第三阶段试验电压：设置试验电压的第三阶段值。

第三阶段试验时间：设置第三阶段试验电压的耐压时间。

我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。

如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。

分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；（一般出厂已设置好）过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。

变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。

由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。

变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。

2.确保连接无误后接通电源。

3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。

进行各项参数的修改，用上下左右和确认键执行。

然后返回主菜单。

5. 将光标移至：系统参数设置：按确认键。

进行时间参数的修改，用上下左右和确认键执行。

6. 将光标移至：进入试验：按确认键。

7.电压选择试验方法，进行试品的试验，用确认键执行。

8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。

选择自动试验时只要按了确认键就不要这些操作了。

9.进入试验前注意试品的安全距离，确保人生安全。

10.主菜单的测试操作项请你不要任意改动，防止丢失。

如何用串联谐振给发电机做交流耐压试验
想要鉴定发电机的绝缘强度,工频交流耐压试验是最有效和直接的方式，因为工频交流耐压试验中的电压和工作电压的波形频率都是一样的，这将对判断发电机是否可以使用具有重要的决定意义，所以工频交流耐压试验是发电机绝缘试验中一项非常重要的试验。

需要注意的是：在进行交流耐压试验前，应综合分析判断绝缘电阻、吸收比、泄漏电流等其它无损检测结果，再决定发电机是否能进行耐压试验，以免在试验中绝缘过度击穿。

如何做串联谐振发电机交流耐压试验，具体操作如下：
过电流保护按试验变压器高压侧额定电流的1.2倍整定..
例如：50A的变压器励磁额定电流的高电压侧，所述变压器被配置为50/5，其电流继电器应调整5A的值。

过电压保护设置为试验电压的1.1倍。

例如：当测试电压为39千伏时，显示器应调整为43千伏。

将分压器电缆连接到控制台上的高压两结接线柱上。

注意所有接地线必须连接牢固可靠..
激励电压连接到所述两个高压电流控制台终端电流互感器。

耐压时间设定：将时间继电器上的试验时间设定为要求的试验时间。

测试配线检查正确后，控制台断路器关闭。

如果调整器不处于零位置，则调整器将自动返回零。

不要打开主电源，调整反应堆的核心间隙，观察升降和净限保护功能是否正常。

关闭主电源，按下“升压”按钮，升压到电抗器获得数百伏特电压，通过改变气隙调节输出电压到最高，此时可调高电压，当电压达到测试电压值时，会自动承受定时，达到设定的耐压时间，设备自动将电压降至零。

切断主电源。

在试验过程中，有关人员应加强对被测设备的监测。

在出现异常现象时，应迅速降低电压调节器，同时断开电源。

串联谐振法对容性试品交流耐压试验的方法及参数计算
方法：
1.构建测试电路：将试品与一定频率交流电源和电流表连接，组成串
联谐振电路。

谐振电路由电源、交流电路、试品、电感和电容组成。

2.设置测试频率：根据试品的特性和所需测试的频率范围，选择合适
的交流电源频率。

3.调整电感和电容：根据试品的额定容值和测试频率，选择合适的电
感和电容，使得串联谐振电路在测试频率上达到谐振。

4.测试电流：通过交流电流表测量电路中的交流电流，并记录下来。

5.计算耐压值：根据谐振时的电感和电容值，可以计算出交流耐压值。

交流耐压值是试品能够承受的最高电压。

参数计算：
1.电感计算：电感的大小与试品的容值和频率有关。

根据串联谐振电
路的条件，可以通过以下公式计算电感值：
L=1/(4π^2f^2C)
其中，L为电感值，f为频率，C为试品的容值。

2.电容计算：电容的大小与试品的容值和频率有关。

可以根据以下公
式计算电容值：
C=1/(4π^2f^2L)
其中，C为电容值，f为频率，L为电感值。

3.耐压计算：根据谐振电路的条件，可以将谐振时的电感值和电容值代入以下公式计算耐压值：
V=2πfL
其中，V为耐压值，f为频率，L为电感值。

需要注意的是，在实际操作中应当注意电路的安全性，避免触电等事故发生。

同时，选用合适的频率范围和合适的仪器设备，以确保测试的准确性和可靠性。

变频串联谐振试验装置安全操作及保养规程1. 引言本文档旨在指导用户正确操作和保养变频串联谐振试验装置，以确保设备安全运行、提高设备寿命，并防止意外事故的发生。

2. 设备概述变频串联谐振试验装置是一种用于电气设备高压耐受性试验的设备，广泛应用于电力、石油、化工等行业。

该装置采用变频器控制电源频率，以应对不同试验要求。

3. 安全操作规程3.1 前期准备在操作前，请务必进行以下准备工作：•确保设备正常工作，无异常声音或故障提示。

•工作区域清洁整洁，没有杂物或易燃物。

•确保配备必要的个人防护用品，如安全帽、护目镜、绝缘手套等。

3.2 设备操作在操作变频串联谐振试验装置时，请遵守以下操作规程：•操作者必须经过专业培训，并熟悉设备操作手册。

•在供电前，检查电源线路、插头和插座是否正常，确保接地可靠。

•打开设备电源前，请确保开关处于关闭状态。

•遵循设备操作步骤，依次打开设备的电源开关、频率控制开关。

•根据试验要求设置变压器及电容器的参数，并确保其处于合适的工作范围内。

•操作者必须时刻关注设备工作状态，如有异常情况应立即停机排查故障。

3.3 停止操作在停止操作变频串联谐振试验装置时，请按以下步骤操作：•先关闭频率控制开关，再关闭电源开关。

•停止供电后，等待设备完全停止运行后方可进行其他操作。

•断开电源前，确保设备已经冷却，温度降到安全范围内。

•拔掉设备电源插头。

4. 保养规程为了延长设备的使用寿命，减少故障发生的可能性，以下是变频串联谐振试验装置的保养规程：4.1 清洁定期对设备进行清洁，保持设备表面无尘、无污渍。

使用柔软的布进行清洁，不要使用水或腐蚀性溶液。

4.2 检查定期检查设备的电源线路、插头、插座是否正常，有无损坏或老化情况。

检查设备的传动部件、接线端子等是否稳固可靠。

4.3 维护定期对设备的变压器、电容器、电机等部件进行维护，检查其工作状态是否正常。

如发现异常，应及时进行修理或更换。

4.4 存储长时间不使用设备时，应储存在干燥、通风良好的地方。

变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。

（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。

（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。

（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。

2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。

（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。

串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。

Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。

Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。

Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。

Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。

Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。

Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。

Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。

Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。

Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。

Monitor the voltage and current changes during the test.11.记录测试过程中的数据。

[原创] SJXZ串联谐振耐压装置详细说明指导书（一）用途和性能电缆交流耐压试验装置是以电缆为主针对性的高压产品，满足6kv~330kv系统电缆的工频耐压试验的研发和生产，结构灵活，皮实耐压，30~310Hz的宽幅频率，同时，可兼顾主变、GIS、母线的交流耐压，该产品由控制部分、励磁部分、升压部分和采集部分组成，满足自动试验、手动试验和半自动化试验，兼顾性强，可靠性好，安全性高，广泛的被用户推荐购买。

功能与组成该装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，电缆工频耐压装置由控制部分、励磁部分、升压部分和采集部分组成，并且充分利用可编程软件技术，满足自动试验、手动试验和半自动化试验。

电力电缆试验操作方法及接线图下图是电缆串联谐振的接线图，图中并没有标明电抗器的连接方式，因为在不同电压等级试验时电抗的配置不同，也就是说电抗器的连接方式是由被试对象的参数决定，对于电力的串联谐振试验90%以上是采用并联方式运行，我们先了解一下串联谐振工作的流程图：图中，电压由220V或者380V市电进入控制电源，经过变频输出到达励磁变压器初级绕组，提高输出容量之后由励磁变压器次级绕组输出到电抗器进行一次电压输出，并保持持续提升电压，最后由分压器采集后返回到控制电源，补偿电容器不作特别要求，根据实际情况配置，一般串联谐振装置的容量大，被试对象电容相对较小时会使用，一般情况下不会使用。

接线时注意以下事项电缆串联谐振的接线非常简单，不过我建议您要先了解串联谐振装置的工作过程，对应实物是标注的要接接线即可，比较容易混淆的是励磁变的抽头怎么选，其次就是电抗器如何正确的配置，后面的文章中我将接着说，除此以外，还有最最重要的事情，一定要接好地线，并且要确认接触良好，否则要么找不到谐振点，要么到达一定电压之后导致壳体或者接触点放电，其次，高压试验一定要两个人操作，一个监督，一个操作，但在进行电缆串联谐振试验时，切记电缆尾端同样需要隔离措施，必要时安排人员现场值守看护，最后就是雨天不要进行电缆串联谐振试验，安全为重。

串联谐振的操作方法以及注意事项华天电力为大家介绍串联谐振正确操作方法介绍如下：
1.电缆试验操作：
注意事项：
（1）10kV电缆耐压装置采用串联谐振；
（2）用于10kV和35kV电缆的耐压试验装置，10kV电缆进行耐压励磁变压器接低端，35kV电缆采用耐压励磁变压器接较；
（3），用于10kV，35kV和110kV电缆：10kV，连接到所述励磁变压器，励磁变压器110kV电缆接触压力的低端35kV电压的电缆;
2.电机耐压试验操作:
注意事项:
（1）串联谐振技术用于控制电机的耐压装置，励磁变压器进行一般接低端；
（2）用于控制电机和电缆的耐压试验装置，电缆进行耐压励磁变压器接低端，电机具有耐压励磁变压器接；
（3）通常，用于电动机耐压的谐振装置与低压电缆兼容。

3. GIS、开关及变压器进行试验方法操作：
注意事项:
（1）串联谐振技术用于控制开关、GIS、变压器的耐压装置，励磁变压器的输出工作电压进行一般具有较高；
（2）用于控制开关、GIS的耐压试验装置，励磁变压器接，变压器进行耐压励磁变压器接低端；
（3）通常，模型兼容的交换到大于连接到下端的谐振装置的电缆，励磁变压器更短的长度;
（4）用于控制开关及较低电容量的试品交流耐压试验时，需要将企业所有电抗器串联在高压系统回路中，可以有效确保实现谐振；
（5）用于控制开关、GIS、变压器的耐压时，需要将电抗器进行串联系统连接，电抗器串联只数按照企业实际的试验工作电压通过确定。

变频串联谐振耐压装置用户手册
1.重要安全提示。

-请务必在使用设备之前仔细阅读本用户手册，并按照指示正确安装和操作设备。

-在使用设备时，请确保按照要求选用正确的电源电压和频率。

-请勿在带电情况下打开设备的罩子或进行维修工作。

-如果设备故障或出现异常情况，请立即停止使用，并联系专业人士进行维修。

-请勿随意拆卸设备，以免影响设备的正常使用和有效性。

-请勿在潮湿、高温、高压、强磁等环境下使用设备。

2.装置概述。

变频串联谐振耐压装置是用于对电力电容器进行组串谐振实验和稳态/瞬态过电压试验的设备。

变频串联谐振耐压装置主要由变频电源、串联谐振装置、电容器组和监控系统组成。

3.装置安装。

-将变频串联谐振耐压装置放置在干燥、通风、温度适宜的场所。

-与电容器组连接的电缆应保持干燥、整洁、不扭曲、不磨损。

-调整设备脚底螺母以平衡设备。

4.装置操作。

-打开变频电源，并按照要求进行频率和电压的设置。

-打开串联谐振装置，并按照要求设置串联谐振时间、谐振频率和谐振电压等参数。

-将电容器组正确排列并与谐振装置连接，确保电容器组符合谐振条件。

-在开始试验前，确保所有控制系统都运行正常，试验过程中应随时监控参数变化。

电缆串联谐振做电缆交流耐压试验方法电缆串联谐振做电缆交流耐压试验有：电缆试验超低频法、电缆试验振荡电压法、电缆试验谐振耐压法三大方法。

1、首先是电缆试验超低频法。

由于常用的工频耐压试验中，电缆容量大，试验变压器容量大、且需要现场提供相当大的试验电源，来给电缆提供无功功率，因此，工频耐压试验并不适用于现场。

所以就需要采用超低频作为试验电源，不仅可以让试验变压器的容量降低，而且在现场试验操作起来更简单，但由于此方法检测出的绝缘缺陷效果不太好，所以词方法一般在中低压电缆试验中应用。

2、然后是电缆试验振荡电压法。

试验原理是对电缆进行直流充电，电压达到一定值后，通过间隙对电阻电感放电，就得到一个阻尼振荡电压，以此检查电缆主绝缘和附件的绝缘缺陷。

这一方法要比直流耐压试验更有效，不过震荡电压存在衰减，不能满足长电缆的需要，且高频率电压对电缆有非常大伤害，这是这一方法存在的问题。

3、后是谐振耐压试验方法。

此方法可以满足高电压、大电流的试验要求。

谐振耐压法按调节方式分为调感式和调频式;按谐振方式分为串联谐振和并联谐振。

电缆调感式谐振耐压是经过调解回路电抗器的电感量，让电抗器和电缆的电容在工频(50Hz)下产生谐振，来达到试验要求。

电缆调频式谐振耐压是改变试验电源的输出频率，使回路中固定电感量的电抗器与试品产生谐振来达到试验要求。

电缆串联谐振法是当试验变压器的电流满足试验要求而电压达不到试验电压时，采用电抗器与试品串联的方式进行试验，当回路处于谐振状态时，试品上可以产生Q倍(Q为回路品质因数)的变压器输出电压，电源供给的能量仅仅是回路中消耗的有功功率。

电缆并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求时，采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验，此时电抗器的感性电流补偿试品的容性电流。

变频串联谐振耐压试验装置使用方法
变频串联谐振耐压试验装置是实验室常用的一种耐压试验装置，它可以快速准确的测试非仪器电缆的耐压特性。

使用此设备进行耐压试验时，需要按照以下几步：
1.确定实验电压：实验电压应根据样本种类和电缆等级确定，使试验结果具有实际参考价值；
2.确定实验模式：有连续电压模式和谐振耐压模式可供选择，具体选择由实际实验要求决定；
3.确定耐压时间：根据实验要求，合理设定耐压时间，尽量不超过5分钟；
4.开始测试：将连接的电缆两端连接到变频串联谐振耐压试验装置的电源端，然后点击"开始耐压"按钮，即可启动实验；
5.安全检查和性能审核：在实验结束后，应对电缆进行安全检查，如果试样完好，则视为耐压合格；
6.记录实验结果：在耐压试验结束后，应记录实验的时间、电压以及其他必要的参数等数据，以确保试验结果的准确性。

串联谐振试验装置通用说明书尊敬的顾客：感谢您购买本公司调频式串联谐振试验装置。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：武汉市洪山区雄楚大街1019号销售热线：传真：网址：◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

变频串联谐振试验装置操作步骤及注意事项变频串联谐振试验装置特点：是一种针对大容量高电压试品的耐压试验设备，其运用的是LCR串联谐振电路的原理。

对于试验变压器这类的耐压设备来说，其在运用上有比较严格的技术要求，但是其可完成一般试验变压器不可完成的大容量试品的耐压需求。

使用步骤：变频串联谐振试验装置在现场使用需要按一下要求进行连接：将变频源的输出接激励变的输入，激励变的电压输出（多个电压输出）选择一个电压输出接头连接电抗器底部接口，电抗器可按试品不同进行串联，并联和串并联多种方式组合，具体组合方式可按变频串联谐振的技术方案的指导进行或咨询技术人员进行学习，电抗器的组合错误将会造成变频串联谐振试验设备无法升压，也就无法完成试验，所以电抗器的组合是试验能否完成的关键也是串联谐振的难点所在。

将组合电抗器的顶部连接到分压器顶部，分压器底部分压信号接口连接变频源信号接口。

最后将变频源接地端，激励变接地端（可能含高压尾）和分压器接地端都进行接地。

将分压器顶部或电抗器顶部的高压连接到试品则可完成耐压试验操作。

变频源接入电源，电源为三相三相AC380V或单项220V都可，但是使用220V时，整个串联谐振耐压试验装置的容量和电压都会减半，推荐使用380V电源，避免因为容量减半造成无法完成试验的情况。

能否使用220V可根据试品进行计算，客户可咨询技术人员进行学习。

变频源通电后，点击参数设置，进入界面，只需要对试验的电压和时间按耐压试验的要求进行设置即可，返回主界面，点击自动试验，点击开始试验，仪器会进行自动找谐，升压，计时，降压操作，我们至需要在旁边观察无需干预，紧急情况下可使用急停按键，避免人员出现安全事故。

串联谐振耐压试验装置在现场使用除了需要大量的理论基础和计算，可以减少不必要的操作，提高工作效率，但是还有一些现场情况我们需要特别注意：电抗器的不能摆放在金属物上，会出现涡流效应，消耗大量输出造成试验无法完成，如不及时发现可能会造成仪器常时间过负荷运行，影响仪器安全。

变频串联谐振试验耐压装置的注意事项、操作步骤及装置特点
XZB变频串联谐振耐压装置是应用串联谐振原理使用在被测设备上得到高于电源Q倍的试验电压和容量，与传统试验设备相比较，具有体积小、重量轻、便于现场试验的特点。

串联谐振装置是各种容量较大的电机电器等被试设备进行交流耐压的理想设备。

变频串联谐振试验装置的特点
1、试验波形好
XZB变频串联谐振耐压装置产生谐振，而对由电源带来的其他高次谐波来说，回路总阻抗很大，这样就抑制了高次谐波分量，所以试验波形极为理想。

2、使用安全
当被试品发生击穿或闪络时，则因回路失谐，高电压立即消失，不会扩大击穿点或造成其他危险。

3、设备设计新颖，结构合理，体积小，重量轻，操作方便。

控制、升压和电感三部件采用分离式，既便于搬运，也方便连接。

变频串联谐振耐压试验装置的操作步骤
1、首先根据试验电压有效值，调整铜球间隙（按3kV/mm）以保证试验电压不至于过高。

在确证调压器置于零位时，接入被试品，然后接通电源。

2、在试验电压的20%、50%、80%处调谐找出谐振点。

3、继续升压，直至被试品上获得试验电压值。

变频串联谐振试验装置注意事项
1、做谐振试验时，其可调电感的一端必须接变压器3kV输出端（此时35kV端空载）。

2、回路要可靠接地。

3、出调找谐振点时应在低电压下调解，以免在被试品上产生过高的电压。

4、当被试品发生闪络或放电时，应立即把电压降到零，并断开电源。

5、做线棒耐压时，断开变压器3kV输出端、直接将被试品接变压器35kV输出端。

串联谐振试验装置进行GIS交流耐压的试验步骤华天电力专业生产串联谐振（又称串联谐振试验装置），接下来为大家分享串联谐振试验装置进行GIS交流耐压的试验步骤。

GIS设备现场安装、调试完成，必须进行耐压试验。

其目的是检查总体安装后的绝缘性能是否完好，验证是否存在各种隐患（如安装错误，包装、运输、储存和安装调试中的损坏，存在异物等）导致内部故障。

下面为大家讲解一下如何用变频串联谐振装置进行GIS交流耐压。

（1）被试设备应调试合格，其他绝缘、特性试验合格后，校验SF6气体在额定压力，试验回路中的TA二次应短路接地，试验回路中的避雷器和保护火花间隙应与被试GIS间隔断开。

试验前检查高压电缆和架空线、电压互感器、避雷器、电力变压器高压引出线是否与GIS断开，方可进行耐压试验。

对于部分电磁式对于互感器，如采用变压器电源、电磁式电压互感器经频率计算不会引起磁饱和，也可以和主回路一次耐压。

（2）接线并检查。

试验前，如利用隔离开关胡三通接上检查套管，此时要回收隔离开关货三通气室的SF6气体，卸掉隔离开关或三通的端盖，然后安装试验用套管及连接金具、均压部件等，最后该气室抽真空后充入SF6气体。

如GIS为筒式，应认真检查检测套管连通相别。

若GIS整体电容量较大，耐压试验也可以分段进行。

根据试验方案，检查GIS隔离开关、断路器和接地开关的位置是否符合试验方案中的方式，非试验隔室断路器、隔离开关应在断开位置，接地开关应在合闸位置，GIS的扩建部分进行耐压时，相邻设备原有部分应断电并接地，否则应对突然击穿给原有部分设备带来的不良影响，应采取特殊措施。

每一相都应进行试验，非试验相和外壳一起接地。

如怀疑断路器和隔离开关的断口在运输、安装过程中受到损坏或经过解体，应做断口间耐压试验。

试验时，根据现场实际情况，合理布置试验设备，尽量使试验设备接线紧凑并安放稳固，接地线应使用专用接地线。

按使用说明书进行试验接线，并检查试验接线，试验变压器的一端接地并与GIS的外壳相连。

如何用串联谐振给发电机做交流耐压试验
工频交流耐压试验是鉴定发电机绝缘强度的最有效和最直接的方法，由于试验电压与工作电压的波形、频率一致，因此对判断发电机能够投入运行具有决定性的意义，是发电机绝缘试验中一项关键性的试验。

特别注意：在进行交流耐压试验前，必须先对其它各项非破坏性试验结果，如绝缘电阻、吸收比、泄漏电流等进行综合分析判断后，才决定该发电机能否承受耐压试验的电压，以免在交流耐压试验中造成不应有的绝缘击穿。

如何用串联谐振给发电机做交流耐压试验，具体操作方法如下：
过流保护设定，按试验变压器高压侧额定电流的1.2倍整定。

例：该激励变压器高压侧额定电流为50A，所配置互感器为50/5，则其电流继电器应调整为5A。

过压保护设定，按试验时的电压的1.1倍整定。

例：该试验电压为39kV时，则其显示器应调整为43kV。

把分压器的电缆线接到控制台上高压电压两接线柱注意：所有地线必须接好，牢固可靠。

激励变压器上的高压电流接到控制台上高压电流两接线柱.
耐压时间整定：将时间继电器上的试验时间设置到所需的试验时间。

按上图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零位，调压器将自动回零。

不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限位保护功能是否正常。

合闸主电源，按“升压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零。

断开主电源。

试验时，有关人员应加强对被试设备的监护，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压测试是指在交流电缆系统的安装和运行过程中，通过对接地电缆的绝缘的串联谐振交流电压进行测试，以验证其绝缘性能是否符合要求的一种测试方法。

这种测试方法可以有效地判断电缆的绝缘质量，避免因为电缆绝缘损坏而造成电气事故。

下面将详细介绍电缆串联谐振交流耐压测试方法。

1.测试设备的准备-谐振电源：提供串联谐振交流电压的电源设备。

-负载电抗器：用于调节串联谐振电流的大小。

-高压检测仪表：用于检测电缆上的电压和电流。

-牵引电缆：用于将谐振电源和负载电抗器连接起来。

2.测试准备工作-将谐振电源的输入端和输出端连接好，确保其正常工作。

-将负载电抗器的输入端和谐振电源的输出端连接好，并根据需要进行调节。

-将负载电抗器的输出端和牵引电缆的一端连接好，另一端则连接到待测试的电缆上。

3.测试操作步骤-打开谐振电源，并设置好所需的串联谐振电压和频率。

-调节负载电抗器，使得负载电流达到测试要求。

-使用高压检测仪表对电缆的绝缘电压和电流进行监测，并记录下测试数据。

-根据测试结果判断电缆的绝缘性能是否符合要求。

4.测试注意事项-测试前需要对测试设备进行校验和保养，确保其正常工作。

-测试时应注意安全，避免电击和短路等事故的发生。

-测试时应严格按照要求进行操作，确保测试数据的准确性和可靠性。

-测试结束后应及时关闭设备，并对测试数据进行整理和分析。

总结：电缆串联谐振交流耐压测试方法是一种有效的测试手段，可以对电缆的绝缘性能进行评估和监测。

通过该测试方法可以发现电缆中可能存在的绝缘缺陷和故障，及时采取措施进行修复和更换，确保电缆系统的安全和可靠运行。

在实际的工程中，应根据具体的要求和情况，合理选择测试设备和参数，并严格按照标准操作进行测试，以获得准确可靠的测试结果。
