串联谐振交流耐压试验装置操作具体步骤串联谐振交流耐压操作说明:用于10KV 电缆的耐压装置，励磁变压器一般接低端;用于10KV 和35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;用于10KV 、35KV 和110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，电力110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端; 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。
GIS、开关及变压器试验操作:励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高; 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。
电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。
自动试验:进入图2 界面，点击“自动”，进入下图4 界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。
界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。
手动/半自动试验:进入图2 界面，点击“手动”，进入下图4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。
一、变频串联谐振耐压试验作业指导书（一）适用范围本作业指导书适用于10kV、35kV、110kV电缆，发电机以及220kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验工作。
（二）引用的标准和规程DL/T596-1996《电力设备预防性试验规程》GB50150-2006《电气装置安装工程电气设备交接试验设备标准》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）（三）试验设备、仪器及有关专用工具1.试验所需仪器及设备材料：表1：设备清单（四）安全工作的一般要求1.为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。
2.在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进入试验场地。
(1)进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。
(2)现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。
(3)在现场进行试验工作时，试验人员应注意保持与带电体的安全距离应不小于安全规程中规定的距离。
(4)试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”的标示牌，严禁非试验人员进入试验场地。
(5)试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。
(6)工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
(7)试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。
(8)开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。
(9)试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。
当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
(10)变更接线或试验结束时，应首先将调压器回零，然后断开电源。
(11)为保证人身和设备安全，在进行绝缘电阻和直流试验后应对试品充分放电。
(12)试验结束后，试验人员应拆除试验临时接地线，并对被试设备进行检查和清理现场。
串联谐振试验装置耐压试验中常见问题及其原因1. 前言串联谐振试验是变压器、耦合电抗器、电容器等高压电器元件的常用工艺试验之一，也是接受高压直流进行的高电压试验之一、在进行此类试验时，需使用谐振装置来发生谐振现象，以达到使汇聚在电容器两端的电荷通过试验样品所需的高电压。
试验需使用一种特别的设备来进行，即串联谐振试验装置。
在使用串联谐振试验装置进行耐压试验时，通常会碰到一些问题。
本文将针对这些问题进行介绍和解释，以帮忙读者更好地理解和使用串联谐振试验装置。
2. 试验中常见问题及其原因2.1 试验工作台不稳定或简单产生共振试验工作台不稳定或简单产生共振，可能会导致样品的耐压试验不精准。
产生这种问题的原因可能是如下几种:•使用的工作台缺乏稳定性。
•工作台共振频率与谐振试验频率相同。
•工作台支撑样品的支架结构不稳定。
此类问题的解决方法是，选用稳定性更高的试验工作台，并在支架结构上做更加充分的考虑。
2.2 电容器两侧产生放电或击穿现象电容器两侧显现放电或击穿现象是较为常见的一种问题。
显现这种问题的可能原因如下:•电容器质量不良或寿命过长。
•试验电路中存在谐振干扰。
•电源电压波动较大。
解决这种问题的方法通常是对电容器进行更换或维护和修理，并对试验电路进行优化调整。
2.3 变压器过热或产生嗡鸣声在高压直流通入变压器后，若发觉变压器产生过热或嗡鸣声，可能是如下几种原因:•变压器质量不佳。
•变压器绕组存在接触不良或短路。
•试验电路中的谐振干扰引起。
对于此类问题，同样的方法也是更换变压器或维护和修理变压器绕组。
同时，也要进行谐振干扰分析，找出产生干扰的原因并进行相应的调整。
2.4 试验现场电磁辐射严重在谐振试验过程中，可能会显现电磁辐射严重的问题。
这种问题的产生可能是由于以下原因：•试验样品设计不合理。
•试验现场环境条件不佳。
为了解决这种问题，需在试验现场内实行对策。
常见的对策如加添层压纸、铝箔和金属网等防护措施。
3. 总结以上是在使用串联谐振试验装置进行耐压试验时，可能碰到的常见问题及其产生原因。
串联谐振在变压器耐压试验中的应用摘要：随着电力系统的不断发展，大量高电压，大容量的变压器被广泛应用，交流耐压试验作为检查变压器主绝缘电气强度的最基本的绝缘试验，意义重大。
传统的交流耐压实验装置由于体积大，容量小，笨重等缺陷，已经不能满足于当前交流耐压试验的要求。
本文探讨新的变频串联谐振装置在变压器交流耐压试验工作原理并结合现实案例分析，试验证明串联谐振装置可以有效的解决常规交流耐压试验装置解决不了的问题。
关键词：变压器串联谐振耐压试验ABSTRACT: With the continuous development of the power system, a large number of high-voltage, large-capacity transformers are widely used, and the AC withstand voltage test is of great significance as the most basic insulation test to check the electrical strength of the transformer's main insulation. The traditional AC withstand voltage test device can no longer meet the requirements of the current AC withstand voltage test due to its large size, small capacity, and bulkiness. This article discusses the working principle of the new variable frequency series resonant device in the transformer AC withstand voltage test and combined with the actual case analysis. The test proves that the series resonant device can effectively solve the problems that the conventional AC withstand voltage test device cannot solve.KEYWORD Series resonance Transformer Withstand test引言随着我国的经济快速发展，各行各业对电力要求也越来越高，电力的发展对经济的影响起着决定性的作用，如何保证电力平稳、高效的运行，对社会经济安全发展至关重要。
串联谐振的操作方法以及注意事项华天电力为大家介绍串联谐振正确操作方法介绍如下：
1.电缆试验操作：
注意事项：
（1）10kV电缆耐压装置采用串联谐振；
（2）用于10kV和35kV电缆的耐压试验装置，10kV电缆进行耐压励磁变压器接低端，35kV电缆采用耐压励磁变压器接较；
（3），用于10kV，35kV和110kV电缆：10kV，连接到所述励磁变压器，励磁变压器110kV电缆接触压力的低端35kV电压的电缆;
2.电机耐压试验操作:
注意事项:
（1）串联谐振技术用于控制电机的耐压装置，励磁变压器进行一般接低端；
（2）用于控制电机和电缆的耐压试验装置，电缆进行耐压励磁变压器接低端，电机具有耐压励磁变压器接；
（3）通常，用于电动机耐压的谐振装置与低压电缆兼容。
3. GIS、开关及变压器进行试验方法操作：
注意事项:
（1）串联谐振技术用于控制开关、GIS、变压器的耐压装置，励磁变压器的输出工作电压进行一般具有较高；
（2）用于控制开关、GIS的耐压试验装置，励磁变压器接，变压器进行耐压励磁变压器接低端；
（3）通常，模型兼容的交换到大于连接到下端的谐振装置的电缆，励磁变压器更短的长度;
（4）用于控制开关及较低电容量的试品交流耐压试验时，需要将企业所有电抗器串联在高压系统回路中，可以有效确保实现谐振；
（5）用于控制开关、GIS、变压器的耐压时，需要将电抗器进行串联系统连接，电抗器串联只数按照企业实际的试验工作电压通过确定。
10kv电缆串联谐振试验电压和频率是多少
串联谐振耐压试验仪，变频串联谐振升压装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备(如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、套管、互感器等)的交流耐压试验。
10KV交联聚乙烯电力电缆的交流耐压可优选0.1HZ超低频高压发生器来完成该项试验。
电压等级为77KV/10KV的交联橡塑电缆，使用超低频耐压，交接试验的电压是3倍的相电压，即设定17.32KV，试验频率可据电缆对地容量的大小在0.1HZ、0.05HZ、0.02HZ中选取专设定，属通常使用的频率是0.1HZ，试验时间为15-60分钟。
预试的电压也是17.32KV，试验频率也是根据电缆容量的大小在0.02-0.05-0.1HZ三个频率中选取,常用频率一般为0.1HZ，试验时间为5-15分钟。
在浙江、安徽、湖北、江苏等地，电压等级为8.7/10KV的交联橡塑电缆，其交接试验的电压是17.4千伏，试验频率是30至300赫兹。
预试的电压是14千伏，试验频率也是30至300赫兹，试验时间均为5分钟。
上海地区的同样等级的交联橡塑电缆，其交接试验：试验电压为22千伏，试验频率为30至300赫兹，试验时间为5分钟;预试暂不做。
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1. 10kV电力变压器的交流耐压，电容量≤0.01μF，试验电压28kV。
2. 10kV，300mm²及以下，1km电缆交流耐压试验，电容量≤0.37μF，试验频率为30-300Hz，试验电压22kV。
3. 35kV，300mm²及以下，0.5km电缆交流耐压试验，电容量≤0.095μF，试验频率为30-300Hz，试验电压52kV。
4. 35kV电力变压器的交流耐压，电容量≤0.01F，试验电压68kV。
工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续15min；8.温升：额定负载下连续运行15min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：10kV，300mm²及以下，1km电缆交流耐压试验，电容量≤0.37μF，试验频率为30-300Hz，试验电压22kV。
频率取35Hz=2π×35×0.37×10-6×22×103=1.8A试验电流 I=2πfCU试对应电抗器电感量 L=1/ω2C=56H设计四节电抗器，使用电抗器二节并联,则单节电抗器为27kVA/27kV/1A/112H验证：1、35kV电力变压器的交流耐压，电容量≤0.010F，试验电压68kV。
10kv电缆串联谐振耐压试验
【实用版】
目录
1.10kv 电缆串联谐振耐压试验的概念
2.10kv 电缆串联谐振耐压试验的设备
3.10kv 电缆串联谐振耐压试验的频率和电压
4.10kv 电缆串联谐振耐压试验的适用范围
5.10kv 电缆串联谐振耐压试验的注意事项
正文
10kv 电缆串联谐振耐压试验是一种对电缆进行耐压测试的方法，通过串联谐振的方式，可以有效地检测电缆的绝缘性能和耐压能力，确保电缆在正常运行时不会出现击穿等安全事故。
在进行 10kv 电缆串联谐振耐压试验时，需要使用专门的试验设备，如华天的 BPXZ-HT-264kVA/54/22 kV 变频串联谐振试验装置。
这种设备可以提供稳定的试验电压和频率，确保试验的准确性和安全性。
10kv 电缆串联谐振耐压试验的频率和电压通常是根据电缆的类型和规格来确定的。
一般来说，试验频率在 30 至 300 赫兹之间，试验电压为电缆额定电压的 1.5 倍左右。
具体的试验频率和电压需要根据电缆的实际情况来确定。
10kv 电缆串联谐振耐压试验适用于各种高电压、大容量的电力设备，如发电机、大型变压器、GIS、交联聚乙烯电力电缆，高压开关、互感器等。
不仅可以用于新设备的验收试验，还可以用于旧设备的定期检修和维护。
第1页共1页。
10kv电缆串联谐振耐压试验谐振耐压试验是一种重要的电气设备试验，用于测试电缆在特定频率下的耐压性能。
本文将介绍10kv电缆串联谐振耐压试验的详细步骤，并解释其原理和指导意义。
首先，我们需要了解谐振耐压试验的原理。
在电力系统中，电缆通常会遭受高压电的作用。
如果电缆在运行中发生故障或负荷突变，就会导致电压过大，威胁到电缆的安全性和可靠性。
谐振耐压试验通过施加特定频率和电压的高压电源，来检验电缆在此频率下是否能正常工作。
测试步骤如下：1. 首先，选择合适的频率。
根据电缆的参数和规格，确定谐振频率。
通常，谐振频率是根据电缆长度和介质特性计算得出的。
2. 然后，连接测试设备。
将高压电源和电缆进行正确连接。
确保连接正常，避免出现接触不良或接线错误的情况。
3. 调整电压。
根据预定的测试要求，逐渐增加电压，直到电缆达到谐振状态。
这时，电缆会吸收大量电能，电流会显著增大。
4. 测试时间。
保持电压和频率恒定，持续一段时间，以确保电缆稳定运行，并检测是否有任何异常情况发生。
5. 观察测试结果。
通过仪表读数和观察电缆是否有异常放电或其他异常现象，判断电缆的耐压性能是否符合要求。
6. 记录测试数据。
记录电压、电流、测试时间等数据，以备后续分析和比较。
谐振耐压试验的指导意义在于：1. 评估电缆的耐压性能。
谐振耐压试验可以检测电缆在特定频率下的耐压能力。
通过比较测试结果和规定的安全标准，可以评估电缆是否满足要求。
2. 发现电缆故障。
在谐振状态下，电缆可能出现局部放电或其他异常现象。
通过观察和记录这些现象，可以判断电缆是否存在故障或潜在的问题。
3. 保障电力系统的安全性和可靠性。
通过谐振耐压试验，可以及时发现电力系统中的潜在问题，避免在使用过程中出现严重故障，提高电力系统的安全性和可靠性。
综上所述，10kv电缆串联谐振耐压试验是一种重要的电气设备试验，通过特定频率和电压的高压电源，测试电缆的耐压性能。
通过准确的测试步骤和仔细的观察，可以评估电缆的耐压性能，发现潜在故障，确保电力系统的安全和可靠运行。

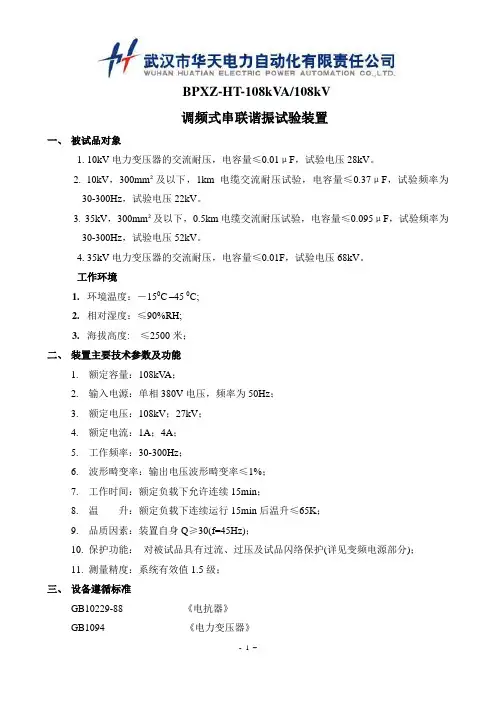

BPXZ-HT-108kVA/108kV
调频式串联谐振试验装置
一、被试品对象
1. 10kV电力变压器的交流耐压，电容量≤0.01μF，试验电压28kV。
2. 10kV，300mm²及以下，1km电缆交流耐压试验，电容量≤0.37μF，试验频率为
30-300Hz，试验电压22kV。
3. 35kV，300mm²及以下，0.5km电缆交流耐压试验，电容量≤0.095μF，试验频率为
30-300Hz，试验电压52kV。
4. 35kV电力变压器的交流耐压，电容量≤0.01F，试验电压68kV。
工作环境
1.环境温度：－150C–45 0C;
2.相对湿度：≤90%RH;
3.海拔高度: ≤2500米；
二、装置主要技术参数及功能
1.额定容量：108kV A；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压：108kV；27kV；
4.额定电流：1A；4A；
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续15min；
8.温升：额定负载下连续运行15min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
三、设备遵循标准
GB10229-88 《电抗器》
GB1094《电力变压器》
GB50150-2006《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
四、装置容量确定：
10kV，300mm²及以下，1km电缆交流耐压试验，电容量≤0.37μF，试验频率为30-300Hz，试验电压22kV。
频率取35Hz
=2π×35×0.37×10-6×22×103=1.8A
试验电流 I=2πfCU
试
对应电抗器电感量 L=1/ω2C=56H
设计四节电抗器，使用电抗器二节并联,则单节电抗器为27kVA/27kV/1A/112H
验证：1、35kV电力变压器的交流耐压，电容量≤0.010F，试验电压68kV。
使用电抗器4节串联,此时电感量为112*4=448H，配补偿电容器80kV/5000pF
试验频率f=1/2π√LC=1/(2×3.14×√448×0.015×10-6)=61Hz。
试验电流 I=2πfCU
=2π×61×0.01×10-6×160×103=0.6A
试
2、35kV，300mm²及以下，0.5km电缆交流耐压试验，电容量≤0.095μF，试验频率为30-300Hz，试验电压52kV。
使用电抗器2节串联2组并联,此时电感量为112H，
试验频率f=1/2π√LC=1/(2×3.14×√112×0.095×10-6)=49Hz。
=2π×49×0.095×10-6×52×103=1.5A
试验电流 I=2πfCU
试
3、10kV以下电力变压器，电容量≤0.01μF，试验频率为45-65Hz,
试验电压28kV。
使用电抗器4节串联,此时电感量为112*4=448H，配补偿电容器80kV/5000pF
试验频率f=1/2π√LC=1/(2×3.14×√448×0.015×10-6)=61Hz。
试验电流 I=2πfCU
=2π×61×0.01×10-6×160×103=0.6A
试
装置容量定为108kVA/108KV/27kV;分四节电抗器，电抗器单节为27kVA/27kV/1A/112H
通过组合使用能满足上述被试品的试验要求。
五、电抗器使用关系表
试验时使用关系列表
设备组合被试品对象
电抗器
27k V A/27k V 四节
激励变压器
输出端选择
10kV电力变压器使用电抗器四节串联3kV 10kV电缆1000m以内使用电抗器四节并联1kV 35kV电缆500m以内使用电抗器二节串联二级并联3kV 35kV电力变压器使用电抗器四节串联3kV
六、系统配置及其参数
1.激励变压器JLB-6kV A/1kV，3kV，/0.4kV 1台
a)额定容量：6kV A；
b)输入电压：380V，单相；
c)输出电压：1kV；3kV；
d)结构：干式；
e)重量：约35 kg；
2.变频电源BPXZ-HT-6kW/380V 1台
a)额定输出容量：6kW
b)工作电源：380V，工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：16A
e)额定输出电流：16A
f)输出波形：正弦波
g)电压分辨率：0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.01Hz
k)频率稳定度：0.1%
l)运行时间：额定容量下连续15min
m)额定容量下连续运行15min元器件最高温度≤65K;
n)噪声水平：≤50dB
o)可实现以下功能
1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3
分钟(全频扫). 频率分辨率0.1Hz
3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,
系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验
情况进行操作
6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
7)软件经过严格模拟运行检验，运行安全、稳定、可靠
8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
10)保护功能：具有断电、过流、过压及闪络保护功能；
a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整
定值时，自动切除整套装置
b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整
定值时，自动切除整套装置
c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除
整套装置。
不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
d)断电保护：试验电源断电后，装置能快速保护
11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，
不损坏，紧固件不松动
12)外观及操作界面充分采用人性化设计，美观大方，操作简便
13)重量约18kg；
3.高压电抗器DK-27kV A/27kV 4节
a)额定容量：27kV A;
b)额定电压：27kV；
c)额定电流：1A；
d)电感量：112H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结构：干式；
g)重量：约40kg；
4.电容分压器FRC-100kV -500 pF 1套
a)额定电压：100kV；
b)高压电容量：500pF
c)介质损耗：tgσ≤0.5%；
d)分压比：1000：1
e)测量精度：有效值1.5级;
f)重量：约8kg；
5.补偿电容器BC-80kV-5000pF 1套
a)额定电压：80kV
b)高压电容量：5000pF
c)介质损耗：tgσ≤0.5%；
d)重量：约15kg；
七、供货清单一览表
（一）配置设备一览表
序号设备名称型号及规格单位数量备注
1 激励变压器JLB-6kV A/1/3kV/0.4kV 台 1
2 变频电源BPXZ-HT-6kW/380V 台 1
3 高压电抗器DK-27kV A/27kV 台 4
4 电容分压器FRC-100kV-500pF 套 1
5 补偿电容器BC-80kV-5000pF 套 1
6 配套连接线套 1
（二）设备附件相关资料一览表
序号资料名称单位数量备注
1 出厂试验报告份 1
2 成套装置使用说明书份 1
4 产品合格证和用户意见卡套 1。
