课程设计轴承座说明书

  • 格式：doc
  • 大小：622.50 KB
  • 文档页数：29

机械制造工艺学课程设计说明书设计题目设计“轴承座”零件的机械加工工艺规程及工艺装备设计者指导教师学院年月日学院机械制造工艺学课程设计任务书题目：设计”轴承座“零件的机械加工工艺规程及工艺装备内容：1、零件图2、毛胚图3、机械加工工艺过程综合卡片4、结构设计装配图5、结构设计零件图6、课程设计说明书班级学生指导教师科研室主任年月日目录前言 (4)一、零件的分析 (5)1.1 零件的作用 (5)1.2 零件图样分析 (5)1.3 零件的工艺分析 (6)二、确定毛坯 (7)2.1 确定毛坯种类： (7)2.2 确定铸件加工余量及形状： (7)三、工艺规程设计 (8)3.1 选择定位基准： (8)3.2 制定工艺路线 (9)3.3 机械加工余量、工序尺寸及公差的确定 (10)四、各工序的加工参数计算 (11)4.1 铣底平面 (11)4.2 钻Ф9孔及锪Ф13的沉头孔 (13)4.3 铣两直角边 (15)4.4 刨退刀槽 (17)4.5 铣四侧面 (17)4.6 钻（铰）Ф8销孔 (18)4.7 钻Ф6油孔 (20)4.8 钻Ф4油孔至尺寸 (21)4.10 钻Ф15的孔 (22)4.11 扩孔至Ф28 (22)4.12 车Ф35孔至尺寸保证孔的位置 (23)4.13 扩钻至Φ29.7 (24)4.14 加工Φ30孔至要求尺寸 (24)五、夹具设计 (25)4.1 定位基准的选择 (25)4.2定位误差分析 (26)4.3．本步加工按钻削估算夹紧力 (27)六、课程设计小结 (27)参考文献 (29)前言机械制造工艺学课程设计师我们学完了大学的全部基础课程、技术基础课程以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所有各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在哦我们大学生活中占有重要的地位通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。

在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。

另外，在设计过程中，经过老师的指导和同学们的热心帮助，我们顺利完成了本次设计任务。

在课设的过程中，由于理论知识不够完善，实践能力尚不成熟，以及一些疏忽和大意的存在，设计尚有许多不足之处，恳请各位老师给予批评指正。

一、零件的分析1.1 零件的作用轴承座工艺及夹具设计轴承座是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和底面的精度要求较高，此外还有小头孔端要求加工，对精度要求也很高。

轴承座的底面、大头孔上平面和小头孔粗糙度要求都是，所以都要求精加工。

其小头孔与底平面有垂直度的公差要求，轴承座底面与大头孔上平面有平行度公差要求。

因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。

1.2 零件图样分析图1.1 零件图1）侧视图右侧面对基准C（φ30021.00+mm轴线）的垂直度公差为0.03mm。

2）俯视图上、下两侧面平行度公差为0.03mm。

3）主视图上平面对基准C（φ30021.00+mm轴线）的平行度公差为0.03mm。

4）主视图上平面平面度公差为0.008mm，只允许凹陷，不允许凸起。

5）铸造后毛坯要进行时效处理。

6）未注明倒角×45°。

7）材料HT200。

1.3 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削为此以下是轴承座需要加工的表面以及加工表面之间的位置要求：l）φ30021.00+mm轴承孔可以用车床加工、也可以用铣床镗孔。

2）轴承孔两侧面用铣床加工，以便加工2mm×1mm槽。

3）两个φ8022.00+mm定位销孔，与销要过渡配合，精度达到IT8，要先钻后铰才能达到要求。

4）侧视图右侧面对基准C（φ30021.00+mm轴线）的垂直度检查，可将工件用φ30mm心轴安装在偏摆仪上，再用百分表测工件右侧面，这时转动心轴，百分表最大与最小差值为垂直度偏差值。

5）主视图上平面对基准C（φ30021.00+mm轴线）的平行度检查，可将轴承座φ30021.0+mm孔穿入心轴，并用两块等高垫铁将主视图上平面垫起，这时用百分表分别测量心轴两端最高点，其差值即为平行度误差值。

6）俯视图两侧面平行度及主视图上平面平面度的检查，可将工件放在平台上，用百分表测出。

二、确定毛坯2.1 确定毛坯种类：零件材料为HT200。

考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。

查《机械制造工艺设计简明手册》,选用铸件尺寸公差等级为CT-12。

加工余量等级为G.2.2 确定铸件加工余量及形状：查《机械制造工艺设计简明手册》，选用加工余量为8级，并查表2.2-4确定各个加工面的铸件机械加工余量，铸件的分型面的选用及加工余量，如下表所示：表2.1 零件加工余量表简图加工面代号基本尺寸加工余量等级加工余量说明A1 15 8 3 单侧加工A2 82 8 3 单侧加工A3 38 8 3 单侧加工A4 15 8 3 双侧加工A5 42 8 3 双侧加工B1 30 8 15×2 双侧加工B2 35 817.5×2双侧加工三、工艺规程设计基面选择是工艺规程设计中的重要设计之一，基面的选择正确与合理，可以使加工质量得到保证，生产率得到提高。

否则，加工工艺过程会问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。

定位基准是在加工中使工件在夹具上占有正确位置所采用的基准。

定位基准的选择不仅影响着加工精度，如基准不重合时产生的定位误差会影响着加工精度，作为一道工序的定位基准必须在前道工序加工出来，因此要合理的选择定位基准，多设想几种定位方案，比较它们的优缺点，周密地考虑定位方案与加工顺序的关系。

（《机械制造技术基础》 P229）3.1 选择定位基准：1. 粗基准的选择：以轴承孔两侧毛坯为主要的定位粗基准在选择基面时有两个基本要求：1）各个加工表面有足够的加工余量（至少不留下黑斑），使不加工表面的尺寸、位置符合图样要求，对一面要加工、一面不加工的壁，要有足够的厚度2）定位基准应有足够大的接触面积和分布面积，在有必要时，可在工件上增加工艺搭子或夹具上增加辅助支撑。

2. 精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以已加工底面为主要的定位精基准,φ13mm 的螺栓孔为定位精基准。

“基准重合”原则应尽量选择加工表面的设计基准为定位基准，避免基准不重合引起的定位误差。

“基准统一”原则尽可能在多数工序中采用同一组精基准定位，以保证各表面的位置精度，避免因基准变换产生的误差，简化夹具设计与制造。

“自为基准“原则某些精加工和光整加工工序要求加工余量小而均匀，应选该加工表面本身为精基准，该表面与其他表面之间的位置精度由先行工序保证。

“互为基准“原则当两个表面相互位置精度及尺寸、形状精度都要求较高时，可采用“互为基准”方法，反复加工。

根据上述定位基准的选择原则，分析本零件，根据零件图，本零件带有孔的形状比较简单的零件。

3.2 制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等级等技术要求能得到合理的保证。

根据零件的几何形状、尺寸精度及位置精度等技术要求，在生产纲领已确定为大批生产的情况下，可以考虑采用万能性机床配以专用夹具，并尽量使工序集中来提高生产率。

除此之外，还应当考虑经济效果，以便使生产成本尽量下降。

选择零件的加工方法及工艺路线方案如下：工序 1 时效处理工序 2 铸件内外非加工表面彻底清洗干净，涂耐油漆同时检查铸件是否有缺陷。

工序 3 夹轴承孔两侧毛坯，铣轴承座底面，照顾尺寸30mm和表面粗糙度。

工序 4 钻φ9的孔和锪φ13的沉头孔。

保证孔深82.0+mm。

工序 5 以已加工底面和沉头孔定位基准，在轴孔处压紧，铣主视图上平面及轴承孔左、右侧面42mm。

工序 6 刨2mm×1mm 槽，照顾底面厚度15mm。

工序 7 夹42mm两侧面，按底面找正，铣四侧面，保证尺寸38mm和82mm。

工序 8 钻φ8022.0+mm的销孔，保证孔的尺寸及公差。

工序 9 钻φ6的油孔，保证孔深20mm。

工序 10 钻φ4的油孔，保证与φ的油孔相通。

工序11 以底面及沉头孔定位，采用专用夹具装夹工件，钻φ30021.0+mm、φ35mm孔，保证φ30023.0+mm中心至上平面距离1505.0+mm工序12 以底面及沉头孔定位，在未加工的圆柱表面夹紧。

采用弯板式专用夹具装夹工件，车φ30021.0+mm、φ35mm孔、倒角1×45°，保证φ30021.0+mm中心至上平面距离15及φ30021.0+mm的表面粗糙度0.8.工序13 去毛刺工序14 总检入库3.3 机械加工余量、工序尺寸及公差的确定3.3.1 圆柱表面工序尺寸：前面根据资料已初步确定工件各面的总加工余量，现在确定各表面的各个加工工序的加工余量如下：表3.1 圆柱表面工序尺寸表3.3.2平面工序尺寸：表3.2 平面工序尺寸表四、各工序的加工参数计算4.1 铣底平面4.1.1 粗铣底平面1) 底面由粗铣和精铣两次加工完成，采用三面刃圆盘铣刀（高速钢），铣刀的规格为Ф120x12，机床的型号………专用机床 2) 刀具：YG6硬质合金端铣刀。

由于铣刀在工作时，是断续切削，刀齿受很大的机械冲击，在选择几何角度时，应保证刀齿具有足够的强度。

由金属切削原理与刀具可取γo ＝５0λs ＝-100K r =600α=100。

3) 加工要求:粗铣轴承座的下底面。

确定加工余量由毛坯图可知：总加工余量为3mm ，《工艺设计简明手册》表1.4-8和表2.3-21可知精加工余量为1mm 。

4) 确定每齿进给量，由《切削加工简明实用手册》表3.5，YG6硬质合金端铣刀所允许的进给量为f=0.14-0.24mm/z 。

但采用的不对称铣，f=0.14mm/z ，ap=2mm 。

5) 计算切削用量由《切削加工简明实用手册》表 3.16，当d=125mm 时，Z=12,ap<3.5mm,f<0.24mm/z 时，Vt=97m/min ，nt=248r/min ，Vft=333mm/min 。

各修正系数为：Kmv=Kmn=Kmv=0.89 Ksv=Ksn=Ksv=1故：Vc=Vt*0.89*1=86.33m/min n=nt*0.89*1=220.7r/min Vf=Vft*0.89*1=296.4mm/min由机床可得：n=235r/min Vf=375mm/min 则 实际切削速度和进给量为：min /m 3.9210002351251000＝粗ππx dnv ==z mm ncz Vfz F z /13.012*235375===校核该机床功率（只需校核粗加工即可）。

合集下载

轴承座课程设计说明书

轴承座课程设计说明书

目录第一部分工艺设计1 设计任务2 零件工艺性分析3 毛坯的选择4 工艺过程设计5 确定毛坯尺寸、机械加工余量及工艺尺寸第二部分夹具设计1 设计任务2 确定定位方案、选择定位元件3 夹紧机构的选择和设计4 定位误差的计算5 对刀装置的选择6 夹具在机床上的定位和夹紧小结参考书目第一部分工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：材料：45号钢零件生产纲领：中等批量2.零件工艺性分析零件材料为45号钢，优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板、梢子、导柱等，但须热处理。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度。

一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。

经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。

以下是轴承座需要加工的表面以及加工表面之间的位置要求：（1）.考虑到轴承孔的平行度公差，Φ47K6003.0013.0+-mm轴承孔可以用铣镗床镗孔；（2）.轴承孔的侧面和和其他端面都可以考虑用铣床进行加工； （3）.工件底面的平面度公差和底面的粗糙度要求，底面需要进行精加工铣削。

（4）.两个Φ8的定位销由于有较高的粗糙度要求，有需要进行精加工。

3.毛坯的选择由于零件的材料为45钢，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。

模锻加工工艺的几点优势：①由于有模膛引导金属的流动，锻件的形状可以比较复杂；②锻件内部的锻造流线比较完整，从而提高了零件的机械性能和使用寿命。

③锻件表面光洁，尺寸精度高，节约材料和切削加工工时；④生产率较高；⑤操作简单，易于实现机械化；⑥生产批量越大成本越低。

轴承座夹具课程设计说明书

轴承座夹具课程设计说明书

轴承座夹具课程设计说明书一、设计背景与意义轴承座夹具是一种应用于机械制造领域中的夹具，通常用于夹紧轴承座以进行加工、修整等工作。

本次课程设计旨在帮助学生们了解轴承座夹具的工作原理及其在机械制造领域中的应用，并通过设计、制造和测试的全过程来锻炼学生们的实际操作能力和团队协作能力。

二、设计目标本次课程设计的目标包括：1.了解轴承座夹具的工作原理和应用场景；2.设计一款能够可靠地夹紧轴承座、易于制造的夹具；3.通过制造和测试，掌握夹具制造和测试技术；4.通过团队协作和沟通，提升团队合作和沟通能力。

三、设计流程本次课程设计分为以下步骤：1.确定夹具型式和工作原理；2.制定夹具设计方案；3.制造夹具零部件；4.进行夹具组装和测试；5.编写测试报告和设计。

四、设计要求1. 夹具工作原理依据夹具的工作原理，夹具应能够夹紧轴承座，且不对轴承座造成损伤。

2. 夹具设计方案1.制定夹具设计方案，包括夹具结构、材料、外形尺寸等；2.要求夹具制造方便，成本低廉；3.夹具使用寿命要长，能够重复利用。

3. 夹具制造要求1.按照设计方案制造夹具零部件；2.夹具零部件的加工精度要求高，符合设计要求；3.要求夹具加工和装配精细，工艺优良。

4. 夹具测试要求1.进行夹具的静态、动态测试；2.要求测试结果准确、可靠；3.可以根据测试结果分析夹具的优缺点并提出改进建议。

五、设计注意事项1.在设计和制造夹具时，注意保证夹具的质量和安全性；2.在制定夹具测试方案时，应考虑到实际应用场景和工作条件，同时保证测试结果的可靠性和有效性；3.在测试过程中，应注意操作规范和安全；4.在撰写设计时，应认真设计和制造过程中的经验和教训，并提出改进建议和思考。

六、参考文献1.《机械制造工艺学》（第二版），冯开宇主编，机械工业出版社，2009年；2.《夹具设计手册》（第二版），崔玉祥编著，机械工业出版社，2011年；3.《夹具制造工艺学》（第三版），王德扬编著，机械工业出版社，2014年。

ht150轴承座课程设计 [滑动轴承座工艺设计课程设计]

ht150轴承座课程设计 [滑动轴承座工艺设计课程设计]

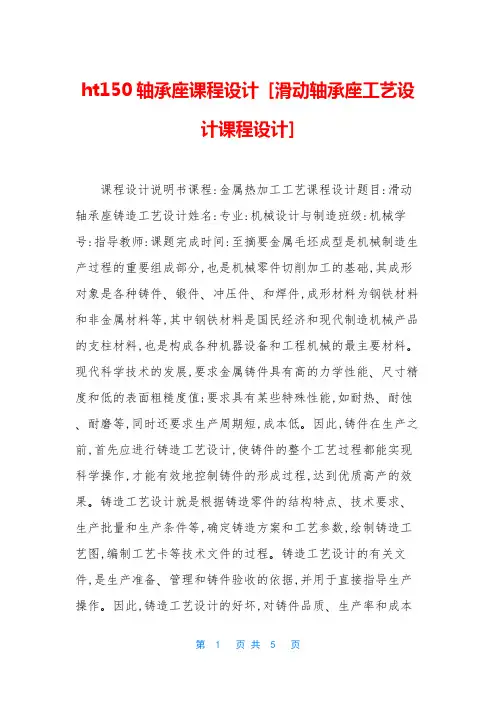

ht150轴承座课程设计[滑动轴承座工艺设计课程设计]课程设计说明书课程:金属热加工工艺课程设计题目:滑动轴承座铸造工艺设计姓名:专业:机械设计与制造班级:机械学号:指导教师:课题完成时间:至摘要金属毛坯成型是机械制造生产过程的重要组成部分,也是机械零件切削加工的基础,其成形对象是各种铸件､锻件､冲压件､和焊件,成形材料为钢铁材料和非金属材料等,其中钢铁材料是国民经济和现代制造机械产品的支柱材料,也是构成各种机器设备和工程机械的最主要材料｡现代科学技术的发展,要求金属铸件具有高的力学性能､尺寸精度和低的表面粗糙度值;要求具有某些特殊性能,如耐热､耐蚀､耐磨等,同时还要求生产周期短,成本低｡因此,铸件在生产之前,首先应进行铸造工艺设计,使铸件的整个工艺过程都能实现科学操作,才能有效地控制铸件的形成过程,达到优质高产的效果｡铸造工艺设计就是根据铸造零件的结构特点､技术要求､生产批量和生产条件等,确定铸造方案和工艺参数,绘制铸造工艺图,编制工艺卡等技术文件的过程｡铸造工艺设计的有关文件,是生产准备､管理和铸件验收的依据,并用于直接指导生产操作｡因此,铸造工艺设计的好坏,对铸件品质､生产率和成本起着重要作用｡专门的分析表明,铸件的工艺出品率还不能充分表明保温冒口的经济效益,应该用铸件成品率来考核｡铸件成品率的定义是铸件质量除以投入熔炉中的金属原料质量,,以百分数表示｡它和铸件工艺出品率的差别是计入了熔炼和浇注的损耗｡对铸钢来说,这种损耗约占6%｡用普通砂型冒口的铸钢件成品率约为43%;而用保温冒口的铸钢件成品率约为68%｡相应地,利润率也由原来的5.37%增加为14.16%｡由此可见,铸造工艺设计时,采用不同的工艺,对铸造车间或工厂的金属成本､熔炼金属量､能源消耗､铸件工艺出品率和成品率､工时费用､铸件成本和利润率等,都有显著的影响在制定铸造工艺方案之前,设计人员必须熟悉图样和铸件的使用要求,掌握实际生产的现有条件,以图样技术要求,生产批量和使用信息为依据,分析铸件结构､选择铸件种类,确定造型方法和造芯方法等,以便为铸造工艺的拟定奠定基础｡滑动轴承座铸造工艺设计目录一滑动轴承座结构工艺分析……………………………………1二铸造工艺方案的设计及选材…………………………………22--1铸造种类选择及确定材料牌号………………………32--2分型方案的筛选………………………………………52--3确定浇铸位置及造型方法……………………………6三铸造工艺参数确定……………………………………………73--1加工余量的选择………………………………………63--2起模斜度､铸造圆角的选择…………………………73--3收缩量的选择……………………………………………83--4型芯及型芯头的选择…………………………………9四铸造工艺图,工艺卡及铸件图的绘制……………A3图纸六主要参考资料……………………………………………9七总结……………………………………………………10一.零件结构工艺分析滑动轴承座主要由上盖,底座,轴瓦组成｡生产批量､合金种类､空处壁厚等有关,如表2-2所列｡生产批量最小铸出孔直径Φ铸件厚度δ最小铸出孔直径Φ灰铸铁件铸钢件灰铸铁件球墨铸铁铸钢件大量生产12~1550δ2500--10.0~11.00°15′由表中数值宽度a在1.0-1.5mm之间选取,斜度在1°-1.5°之间,因此综合考虑取起模斜度为1.5°,宽度为1mm,未标注处垂直起模斜度为1.0°｡由上下面相交壁厚为14.5mm,13.5mm查表可知应在1/3-1/6范围内,此处圆角选为5mm｡3-3)收缩量选择由铸造材料灰铸铁可知,其收缩量在0.7%-1.0%之间,在单件或小批量生产时取上限,故收缩量选为1.0%.3-4)型芯及型芯头选择滑动轴承座内腔成圆柱形孔,由分型方式可知,采用垂直型芯,有利于稳固定位,排气和落砂,由基本尺寸知,型芯长度为65mm,由表查得下型芯高度H1值为25-30mm,确定为25mm;上型芯值为15mm,芯头间隙为0.5-1.5mm,定为1.0mm;下芯头斜度5°-10°选为7°,上芯头斜度6°-15°选择10°浇注系统的设置:由于该构件有多个面,,对向上的表面采用增加加工余量等措施保证质量,由大而薄表面向下原则,滑动轴承座的大面积平直表面或薄壁部分,在浇铸时应放在铸型下部,并尽量让加固肋板垂直,防止出现浇铸不足,冷隔等缺陷;应将滚动轴承座厚大断面两端放在上下面,这样有利于放置冒口和冷铁补缩｡浇注口选择应符合铸件凝固方式及特点,保证铸型填充及铸件质量,尽量选取有利浇注位置,分析此结构及造型位置,选用上型面开设浇口杯,从而避免直浇对铸件造成冲击,而且有利于型芯排气,落砂和检验等｡五.主要参考资料王爱珍机械工程材料北京航空航天大学出版社2009年2月王爱珍金属成型工艺设计北京航空航天大学出版社2009年5月王爱珍热加工工艺基础北京航空航天大学出版社2009年2月六.课程设计总结通过本次课程设计,我对铸造设计方案拟定到分析设计的基本过程有了较为全面的了解｡对铸造设计的步骤､思路等有一定的认识和领悟｡这是一个极其重要的过程,需要耐心和技能相配合｡在课程设计过程中,我按照规定的程序进行,先针对铸件零件进行分析,先后查看《机械工程材料》,《热加工工艺基础》及《金属成型工艺设计》等书籍,收集､调查了有关资料,然后进入草案阶段,其间与教课老师刘教授进行沟通,然后进行几次方案的讨论､修改,最后定案,进行正式图规划阶段｡设计方案确定后,最后进行铸造工艺图和铸件图绘制设计｡完成全部课程设计｡在此对两周来老师的耐心解答及分析表示深深的感谢!xx 年-XX月-XX日设计人:XXX。

轴承座 cam加工课程设计说明书

轴承座 cam加工课程设计说明书

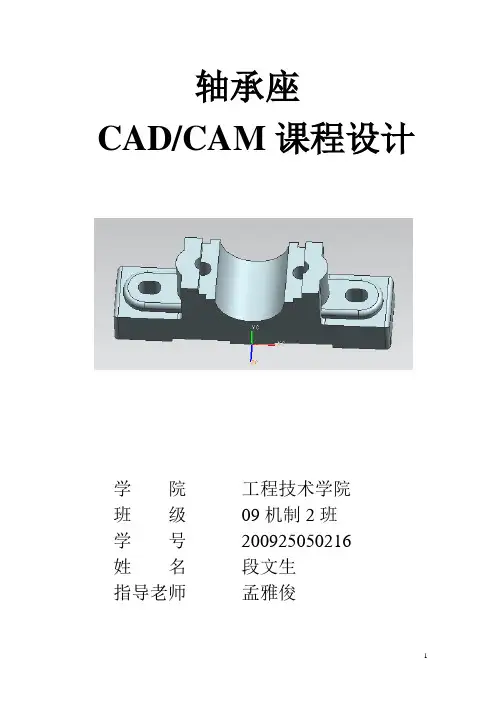

轴承座CAD/CAM课程设计学院工程技术学院班级09机制2班学号200925050216姓名段文生指导老师孟雅俊目录设计任务书 (1)前言 (3)第一章实体建模 (4)1.1 零件建模 (4)1.2 毛坯建模 (14)第二章工艺分析 (16)第三章零件加工 (18)3.1 选择加工环境 (18)3.2 创建父节点组 (18)3.3 创建加工操作 (26)（二）生成车间工艺文档 (40)第五章生成数控加工程序 (41)第六章设计心得 (42)参考文献 (42)课程设计任务书设计题目：轴承座课程设计CAD/CAM课程设计要求：1、总体介绍：设计包括CAD与CAM两大模块，重点在于CAM。
