艾瓦别墅案例分析共39页

艾瓦别墅案例分析艾瓦别墅Villa dallAva19821991 雷姆库哈斯制造目录库哈斯简介设计概况环境分析平面分析空间分析立面分析构造分析设计评价雷姆库哈斯Rem Kool haas 雷姆库哈斯1944年生于鹿特丹幼年在印度尼西亚度过后来移居阿姆斯特丹曾经做过记者和电影剧本撰稿人库哈斯曾在伦敦建筑联合学院美国康奈尔大学学习建筑 1975年他与艾利娅曾格荷里斯扎哈哈迪德一道在伦敦创立了荷兰大都会建筑事务所Office For Metropolitan Architecture简称为OMA 2000年5月库哈斯因对建筑承上启下的历史影响而被授予喻为建筑界的诺贝尔奖普利兹克奖艾瓦别墅的设计概况荷兰著名建筑师雷姆?库哈斯设计的艾瓦别墅Villa dall Ava完成于1991年坐落在巴黎郊区圣克劳德其外表材质是波形钢板的格构周边建筑均是抹灰的以埃菲尔铁塔为远景和它对齐的还有一个水池在内部库哈斯避免使用传统的建筑空间语言艾瓦别墅的起居空间边缘是模糊的安排在一个以坡道串联的八个对象组成的有力组合当中而不是传统的走廊式或串联式的组织首层的主要起居空间位于花园被屏风和竹子隔开住宅周围是建于19世纪的老式街区像经典的欧洲风景画这是为一个三口之家设计的别墅占地约650平方米呈方形周围用高起的绿色篱笆遮挡像一个巨大的房间因整个用地倾斜房屋和花园坐落在较陡的斜坡上入口在与街道平齐的场地最低处居所包括两个相对独立的公寓父母和女儿各居其中两个公寓中间的连接部分是混凝土结构主要是起居室餐厅楼梯等混凝土部分的屋顶是建筑最沉重的部分约30平方米的露天泳池就设计在屋顶上地理环境分析地理位置艾瓦别墅位于法国巴黎塞纳河畔的一处高地远处可以眺望到巴黎全景包括埃菲尔铁塔业主是Dominique Boudet建筑杂志编辑和他的妻子Madame Lydie Boudet心理学者不远处还有两幢柯布西耶LeCorbusier的别墅萨伏伊和佛莱别墅业主不甘逊色要求其住宅不仅仅是一幢房屋还要是一件艺术品男主人想要一座玻璃房子女主人要求屋顶要有游泳池 1邻近房屋均为19世纪的老屋 2以埃菲尔铁塔为远景和它对齐的还有一个水池 3占地空间狭窄呈条状 4整个别墅建立在斜坡之上平面分析平面图上并不能一眼发现艾瓦别墅为了处理好与周围的老房子的关系艾瓦别墅的两个体块主人的女儿的卧室采用了与周围房屋屋顶相近的颜色而且体块的走向与周围建筑的流线排布相一致这样就不会有强烈的违和感一层大部分置于地下安置了设备间及入口空间地面为自然的草木房屋北侧为铺沥青的道路通往车库车库亦置于草地之下在一层安排有车库工作室以及仆人使用的房间木隔墙北侧为由底层入口通往起居室的坡道库哈斯在空间功能上满足了业主想要的玻璃盒子与屋顶游泳池的要求同时保证了父母与女儿的隐私在使用上所有的人都有一个中心点就二层的公共活动区域它也是维系整个功能的核心厨房亦置于中间层位于中央木隔墙南侧由扇形的半透明聚酯褶板围出的封闭空间保留住宅东西方向的通透三层是主人们的私人空间包括两间卧室和一个屋顶游泳池流线走向蒙太奇的应用显然库哈斯的记者生涯以及摄影经历都对其建筑理念产生了莫大的影响而对于蒙太奇手法的应用则贯穿于诸多作品中蒙太奇法语Montage是音译的外来语原为建筑学术语意为构成装配经常用于三种艺术领域可解释为有意涵的时空人地拼贴剪辑手法最早被延伸到电影艺术中后来逐渐在视觉艺术等衍生领域被广为运用巴黎别墅在入口处四个片段的迥然不同图4-15 片段一在卧室中瞭望接到全景片段二进入大门后首先就看到女儿的卧室与下面支撑的乱柱给了人最初的一个瞬间提醒人空间的转换片段三抬头看到了悬于空中的女儿房片段四从一层的高度围合外墙走到二楼的玻璃房间最后进入建筑后方的绿化平台空间的升华室内空间中各种人所经历的路径途中的场景获取如同电影中不同人物各自不同的线索相互关联却又保持独立性一般如此一来巴黎别墅的三维空间就由各种二维的片段组合而成了空间形式分析随着地基的升高也就有一种视线的慢慢转换由城市人文景观逐渐变为自然景观达到一个居室的家的效果也就是一种空间的转换城市与自然的相互渗透家的私密空间与城市公共空间的相互渗透女儿卧室下方的斜柱除了结构作用也象征了自然的景观为了保证主卧室的最好视角采景库哈斯将主人夫妇的卧室设置在了靠近自然的一边所以女儿的卧室就不可避免地放在了靠近城市的一边其实这样的形式对于卧室的私密性保护并不是很好达尔雅瓦别墅是典型的住宅建筑体量较小服务人数少库哈斯对此采取了套间式的空间布局相较于那些注重尺度将各种家具和细节安排的非常到位的建筑师库哈斯对室内空间的布置显得有些粗放但却不失于简约有力干净的线和面能够将人的注意力更多地集中到空间本身上来这对于表达明确的空间概念悬浮和流动显然是非常有益的起居室作为主要的公共空间占据了一楼的大部分面积整体呈长条形内部包含一个小空间厨房同时以楼梯坡道等多种路径通向住宅的各个部分包括院子和车库起居室以玻璃为主要界面平面不规则且内部的一堵墙即厨房一侧墙是建筑中仅有的曲面很好地强调了空间的开放性流动性和不确定性立面分析右视图前视图后视图构造分析库哈斯的结构主要体现为支撑3个盒子 1父母房部分 2女儿房部分 3游泳池部分用了3种不同的支撑方式库哈斯采用了一种相反的方法去思考结构不再是简单明了的为了支撑建筑而不得不为之的机械的建构元素库哈斯使用他独特的手法使建筑的建构元素变得富有生气父母房父母房是这个三个房子中悬挑最夸张的库哈斯通过两对粗细不同的柱一个形状夸张的弧形梁和盒子本身的600mm厚的楼板来实现游泳池游泳池有一个厚度更夸张的斜面楼板因此库哈斯采用了一排位於纵轴上的一排独立柱来支撑库哈斯巧妙的使用了两个角柱来辅助他将那排支柱用木橱围住具有隔墙及壁橱的双重功能木橱并不全封闭保留南北方向的通透性而他又赋予角柱以设备管道的功能使这些结构构建轻松的融入整个空间女儿房的结构采用了十五根斜柱支撑在悬挑出来部分的外围一圈而在另一侧采用的是一块从一楼到三楼的墙板库哈斯在这部分的手法使三部分中最稳定的但由于斜这一手法的运用这部分看起来却是最具有悬浮感的结实的石墙给一层造成稳定感玻璃的透明忽略二层存在波形板的弱化效果使两间卧室更显轻盈达而雅瓦抓住你对建筑第一眼的感觉基本展示了建筑师要表达的漂浮效果材质设计评价有人说库哈斯的建筑冷酷也有的人说他的作品除了有容纳功能外还强调了运动空间或许存在分歧是好的说明他的建筑具有多元的建筑体验青色波形板竹帘红色波形板石墙玻璃落地窗Villa DallAva_Rem Hoolhaas 艾瓦别墅整体建筑在一个坡面上基地内部布局整个建筑在一个小丘上坡度高度变化明显所以首先库哈斯沿着坡面方向将整个基地分为3个部分与周围房屋布局一致艾瓦别墅在基地中的位置略微靠近公路所以房屋后方与主入口的那一长带形成了基地内的绿化带与周围的绿化带连成了一个巧妙地十字形为了达到空间视线上的连续性库哈斯将建筑的两个卧室沿建筑流线方向延展开来与开始的长条带相交形成了一个大大的Z字造型与基地两边的建筑相联系城市与自然的相互渗透家的私密空间与城市公共空间的相互渗透一层平面二层平面三层平面一层流线图二层流线图三层流线图楼顶流线图几个空间竖直地叠合在一起相应地为主人设计的交通流线就以垂直为主主要的交通空间是三道直楼梯分别从车库工作室通向起居室从起居室通向卧室从卧室通向顶楼强调的是到达的快捷便利和程式化内部交通流线分析主人交通流线剖面示意图主人的交通流线垂直女儿仆人交通流线剖面示意图女儿的交通流线立体仆人的交通流线到达她的交通流线是由以阁楼为中心和周转的两条线路组成一条以旋转楼梯为中心可通往院子底层与起居室偏向垂直另一条以二层走廊为中心通向主卧并由此到达顶楼游泳池能快速到达建筑中的任一个空间但往往不需要进入和使用因此她的流线虽然也显得立体和零散但活动空间的中心则设置在了底层旋转楼梯附近建筑空间细部室内坡道旋转楼梯支柱用木橱包围具有隔墙及壁橱的双重功能木橱不封闭保留南北方向的通透性细部空间左视图建筑的主体沿着建地上方轴线发展将上方楼层的卧室划成两组与主体建筑呈垂直这样做是为了要保存视觉关系控制现有建筑之间复杂的调和性区域的划分虽然严格每一个区域的设计却极为自由从狭长区块的宽处走过就像是以蒙太奇手法来组织空间一样如同看到电影中串连起来的景象区域划分也开始应用在需要较大弹性的建筑计划上尤其是还在设计阶段的时候父母房女儿房游泳池结构支撑部分给人最直观的感觉是圆柱方柱角柱斜柱墙板的并置和混合。

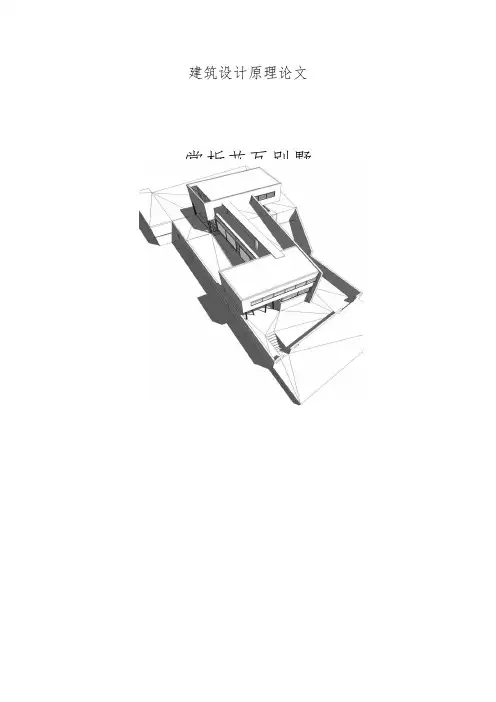

建筑设计原理论文赏析艾瓦别墅荷兰著名建筑师雷姆·库哈斯设计的艾瓦别墅（Villa dall Ava）完成于1991年，坐落在巴黎郊区圣克劳德。

这是为一个三口之家设计的别墅，占地约650平方米，呈方形，周围用高起的绿色篱笆遮挡，像一个巨大的房间。

因整个用地倾斜，房屋和花园坐落在较陡的斜坡上，入口在与街道平齐的场地最低处。

居所包括两个相对独立的公寓，父母和女儿各居其中。

两个公寓中间的连接部分是混凝土结构，主要是起居室、餐厅、楼梯等。

混凝土部分的屋顶是建筑最沉重的部分，约30平方米的露天泳池就设计在屋顶上。

摘要：沙漠住宅，对人的生活本身就具有挑战，而用于休闲度假的别墅这种追求生活品质的建筑类型来说，在沙漠中更是难上加难。

而理查德诺伊特拉采用了与同时代的建筑巨人莱特相似的理念设计出了一座令人醉的沙漠别墅。

而这别墅最特别的地方是由其地理环境因素影响功能并演生出的空间，空间形式和设计手法。

本文将重点赏析其功能布局，造型与设计技法。

关键词：建筑与环境，功能与空间，形式与空间，设计技巧方法，建筑与技术正文一．建筑师简介及其设计理念：1.建筑师简介:查德.诺伊特拉1892年出生于维也纳，1929年移居美国。

他是在美国最早从事德国风格的现代主义建筑大师。

诺伊特拉最早结识阿道夫.鲁斯，年轻的时候曾跟随德国现代建筑早期的重要大师，建筑表现主义的代表人物艾里克.门德尔松学习，因此很早就对现代建筑的容和方法，现代材料，现代建筑技术和现代形式有相当的理解。

2.设计理念：建筑师应当运用技术来改善人们的生活和环境居住的本质:不仅仅局限于庇护，而应扩展到生活的品质，巧妙利用地形和背景，加强建筑与周围环境的关系，考虑日照、室外环境和室的关系，尽量密切外关系。

把大自然引进室，是主要思想，也是住宅设计的核心，通过使房间或区域朝向的景观特征，使建筑室外的联系更加密切，增加了人们的视野和增强了人们的视觉享受。

二．建筑与环境1.小背景加利福尼亚州南部的小城帕姆基折普林斯拥有一片的沙漠绿洲，气候炎热干燥，太阳高度角大，夏季日照强烈；场地西面远处是西部典型的山脉，东面是“月球表面”般的土地和石块。
