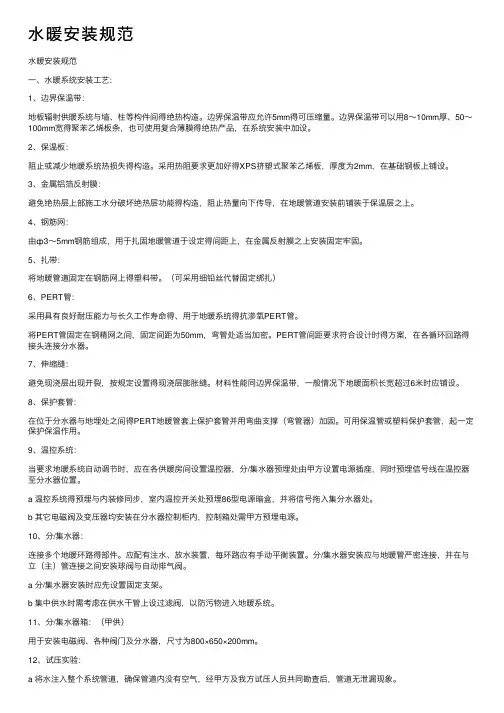

⽔暖安装规范⽔暖安装规范⼀、⽔暖系统安装⼯艺:1、边界保温带：地板辐射供暖系统与墙、柱等构件间得绝热构造。
边界保温带应允许5mm得可压缩量。
边界保温带可以⽤8～10mm厚、50～100mm宽得聚苯⼄烯板条，也可使⽤复合薄膜得绝热产品，在系统安装中加设。
2、保温板：阻⽌或减少地暖系统热损失得构造。
采⽤热阻要求更加好得XPS挤塑式聚苯⼄烯板，厚度为2mm，在基础钢板上铺设。
3、⾦属铝箔反射膜：避免绝热层上部施⼯⽔分破坏绝热层功能得构造，阻⽌热量向下传导，在地暖管道安装前铺装于保温层之上。
4、钢筋⽹：由ф3～5mm钢筋组成，⽤于扎固地暖管道于设定得间距上，在⾦属反射膜之上安装固定牢固。
5、扎带：将地暖管道固定在钢筋⽹上得塑料带。
（可采⽤细铅丝代替固定绑扎）6、PERT管：采⽤具有良好耐压能⼒与长久⼯作寿命得、⽤于地暖系统得抗渗氧PERT管。
将PERT管固定在钢精⽹之间，固定间距为50mm，弯管处适当加密。
PERT管间距要求符合设计时得⽅案，在各循环回路得接头连接分⽔器。
7、伸缩缝：避免现浇层出现开裂，按规定设置得现浇层膨胀缝。
材料性能同边界保温带，⼀般情况下地暖⾯积长宽超过6⽶时应铺设。
8、保护套管：在位于分⽔器与地埋处之间得PERT地暖管套上保护套管并⽤弯曲⽀撑（弯管器）加固。
可⽤保温管或塑料保护套管，起⼀定保护保温作⽤。
9、温控系统：当要求地暖系统⾃动调节时，应在各供暖房间设置温控器，分/集⽔器预埋处由甲⽅设置电源插座，同时预埋信号线在温控器⾄分⽔器位置。
a 温控系统得预埋与内装修同步，室内温控开关处预埋86型电源暗盒，并将信号拖⼊集分⽔器处。
b 其它电磁阀及变压器均安装在分⽔器控制柜内，控制箱处需甲⽅预埋电源。
10、分/集⽔器：连接多个地暖环路得部件。
应配有注⽔、放⽔装置，每环路应有⼿动平衡装置。
分/集⽔器安装应与地暖管严密连接，并在与⽴（主）管连接之间安装球阀与⾃动排⽓阀。
a 分/集⽔器安装时应先设置固定⽀架。
水暖安装基本知识水暖安装是指在建筑物内安装水管、排水管、热水器、水龙头等设备的过程。
水暖安装是建筑物内部的重要工程，它关系到建筑物的使用效果和安全性。
以下是水暖安装的基本知识。
1.水管的选择水管的选择应根据建筑物的用途和水质情况来选择。
一般来说，住宅用水管可以选择PVC管或PE管，而商业用水管则需要选择更耐用的铜管或不锈钢管。
2.水管的安装水管的安装应遵循以下原则：管道应尽量直线，避免弯曲；管道应有一定的坡度，以便排水；管道应有足够的支撑，以避免管道振动和破裂；管道应有阀门和排气阀，以便维修和排气。
3.排水管的选择和安装排水管的选择应根据建筑物的用途和排水量来选择。
一般来说，住宅排水管可以选择PVC管或PE管，而商业排水管则需要选择更耐用的铸铁管或不锈钢管。
排水管的安装应遵循以下原则：管道应尽量直线，避免弯曲；管道应有一定的坡度，以便排水；管道应有足够的支撑，以避免管道振动和破裂；管道应有排气阀，以便排气。
4.热水器的选择和安装热水器的选择应根据建筑物的用途和热水需求来选择。
一般来说，住宅可以选择燃气热水器或电热水器，而商业则需要选择更大容量的热水器。
热水器的安装应遵循以下原则：热水器应安装在通风良好的地方，以便排放燃气或烟气；热水器应有足够的支撑，以避免热水器倾斜或破裂；热水器应有阀门和安全阀，以便维修和排气。
5.水龙头的选择和安装水龙头的选择应根据建筑物的用途和水质情况来选择。
一般来说，住宅可以选择铜质水龙头或不锈钢水龙头，而商业则需要选择更耐用的铸铁水龙头。
水龙头的安装应遵循以下原则：水龙头应安装在易于操作的位置，以便使用；水龙头应有足够的支撑，以避免水龙头倾斜或破裂；水龙头应有阀门，以便维修和关闭水源。
水暖安装是建筑物内部的重要工程，它关系到建筑物的使用效果和安全性。
在进行水暖安装时，应根据建筑物的用途和水质情况来选择合适的材料和设备，并遵循安装原则，以确保水暖系统的正常运行和安全性。
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
首先，查看施工图比例，并复核。
De110：从PL-1立管中心量至清扫口中心的位置。
为：4.4mDe75：从排水横管上1＃三通（De110×De75）处量至小便槽处的2＃三通及小便槽内两个De75的地漏间之长为：2.7m+2m＝4.7m，再从PL-1立管中心量至3＃三通处为：0.6m，两处之和为4.7m+0.6m＝5.3m。
De50：从3#三通处量至最远的地漏处为：2.8m，从3＃三通量至排水栓处为：0.5m，两处之和为：2.8m+0.5m＝3.3m。
（2）垂直管计算：根据系统图标注的标高，进行计算。
系统图上切忌用比例尺量计。
如图1-4某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。
JL-1中：De25=（2-0.8）+（2-0.9）=2.3 mJL-2中：De25=（1.2-0.8）+（1.2-0.8）=0.8m合计：De25：3.1m（工程量：0.31）2 图1-2图1-33图1-4 六、管道消毒、冲洗 1、定额单位：100m2、计算，按定额划分汇总，定额分为DN50、DN100、DN200、DN300、、、、按段划分，那么将DN15～DN50归为一个定额子目即DN50；DN65～DN100归为一个定额子目即DN100，其他依此类推。
水暖工程预算主编：xxx水暖系绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。
建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。
它们为广大市民提供了舒适经济的居住环境。
课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。
其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。
课程内容水暖工程的工程量计算和安装工程造价的组成、计算为主要内容；本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。
重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。
难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。
学习方法：在已有安装工程识图知识的基础上，增强安装工程识图能力，多动手做、反复练习，加深理解，牢固掌握，达到熟能生巧。
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管2入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

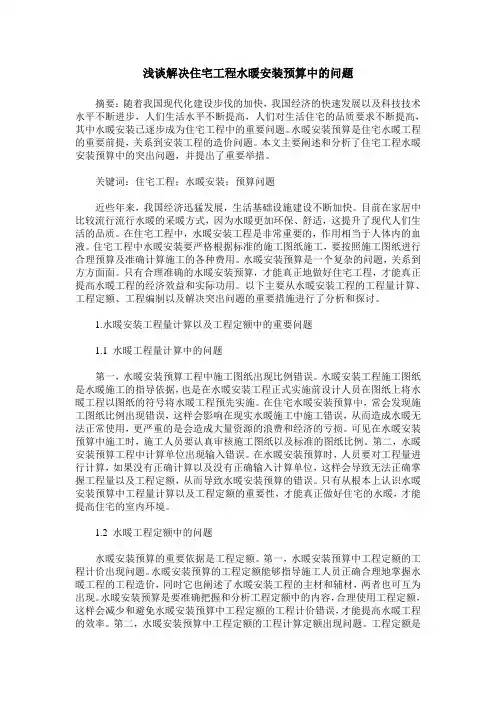

浅谈解决住宅工程水暖安装预算中的问题摘要：随着我国现代化建设步伐的加快，我国经济的快速发展以及科技技术水平不断进步，人们生活水平不断提高，人们对生活住宅的品质要求不断提高，其中水暖安装已逐步成为住宅工程中的重要问题。
水暖安装预算是住宅水暖工程的重要前提，关系到安装工程的造价问题。
本文主要阐述和分析了住宅工程水暖安装预算中的突出问题，并提出了重要举措。
关键词：住宅工程；水暖安装；预算问题近些年来，我国经济迅猛发展，生活基础设施建设不断加快。
目前在家居中比较流行流行水暖的采暖方式，因为水暖更加环保、舒适，这提升了现代人们生活的品质。
在住宅工程中，水暖安装工程是非常重要的，作用相当于人体内的血液。
住宅工程中水暖安装要严格根据标准的施工图纸施工，要按照施工图纸进行合理预算及准确计算施工的各种费用。
水暖安装预算是一个复杂的问题，关系到方方面面。
只有合理准确的水暖安装预算，才能真正地做好住宅工程，才能真正提高水暖工程的经济效益和实际功用。
以下主要从水暖安装工程的工程量计算、工程定额、工程编制以及解决突出问题的重要措施进行了分析和探讨。
1.水暖安装工程量计算以及工程定额中的重要问题1.1 水暖工程量计算中的问题第一，水暖安装预算工程中施工图纸出现比例错误。
水暖安装工程施工图纸是水暖施工的指导依据，也是在水暖安装工程正式实施前设计人员在图纸上将水暖工程以图纸的符号将水暖工程预先实施。
在住宅水暖安装预算中，常会发现施工图纸比例出现错误，这样会影响在现实水暖施工中施工错误，从而造成水暖无法正常使用，更严重的是会造成大量资源的浪费和经济的亏损。
可见在水暖安装预算中施工时，施工人员要认真审核施工图纸以及标准的图纸比例。
第二，水暖安装预算工程中计算单位出现输入错误。
在水暖安装预算时，人员要对工程量进行计算，如果没有正确计算以及没有正确输入计算单位，这样会导致无法正确掌握工程量以及工程定额，从而导致水暖安装预算的错误。
只有从根本上认识水暖安装预算中工程量计算以及工程定额的重要性，才能真正做好住宅的水暖，才能提高住宅的室内环境。
水暖工程量计算及其常用常识1、水暖井内支管镀锌钢管0.4M左右，剩下的用PPR管.（无说明时考虑）2、管道穿墙或楼板应设置金属或塑料管套。
具体规定如下：（1）穿楼板套管：其顶部应高出装饰地面20mm；（2）安装在卫生间及厨房的套管：其顶部应高出装饰地面50mm，底部应与对齐（3）在穿过立墙时候和装饰面一齐（4）穿地面时看建筑图材料做法表.3、支架40×4规格2.417kg/m 50×5规格3.776！一般考虑>DN50用50×5 ,<=DN50用40×44、地下穿墙穿梁钢套管、刚性防水套管看建施图,一般的有预留孔洞。
5、挖土不一样的深度分开算，然后汇总。
6、镀锌钢管不用除锈，因为已经镀锌。
7、贴地沟走的管不用支架8、地下埋地管算在一起，这样是为了有可能地下的都保温，以后用到方便。
9、一切按照设计说明走，敷设在地面下的管不要忘了加上敷设高度。
10、闸阀、锁闭阀、泄水阀、截止阀等，过滤器等套项都是螺纹阀门。
大于50套法兰阀门。
11、伸缩节：立管每层算一个，得出的总量扣除定额含量，定额含量DN100每10m含0.41个，DN75每10m含1.36个，扣除整数。
第一章管道施工图识读1.设计规范要求，暖气支管不得小于DN20。
2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4.管道外皮距墙距离为25-50mm。
5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。
水暖安装工程施工施工方案
应包括：
一、总体设计方案
1、总出水温度：55℃
2、主要设备采用：不锈钢板换热器及不锈钢热水箱，燃气热水器、
热水循环泵、分水器、水表等。
3、水表的安装位置：安装的位置要足够灵活，并且设备安装有序，
可便于维护和管理。
4、水管的安装：采用国标标准，不锈钢管道系统，采用45°折叠管、90°直管、三通管、T型管等，安装要合理，注重安全。
5、采暖系统的安装：采用热采暖的管道系统，可根据实际情况安装
热泵热水器、热水管等设备，使得采暖系统更加完善。
6、室外安装：安装位置应隐蔽，且需要做到防水防火，安装后要进
行检查，确保安装质量。
二、细节安装方案
1、水表的安装：水表的安装要紧密，保证接头处的水密性能，要正
确安装水表，并将水表安装在安全视野范围内以便检查。
2、水管的安装：应选用耐高温的管材，且安装时不能有漏水现象，
管道的接口要牢固，支架要安装规范，管道压力要稳定，应该保证管道的
完整性。
水暖安装施工方案一、水暖安装工程1、管位解定：先了解和确定干管的标高、位置、坡度、管位、正确地按图纸要求几何尺寸制作并埋好支架，待支架牢固后方可以安装。
立管，用线坠吊挂在立管的位置上，在墙面上弹药出垂直线，依次埋好立管卡。
2、管子下料：干管、立管和支管安装中，都要预先对管段的长度进行测量，并计算出管子加工时下料尺寸，管段的长度包括该管子长度加上阀件或管件长度，因而管子下料长度就要除去阀件的占用长度，同时加螺纹拧入内或插入法兰内长度。
3、管子切割：为保证切断的管子端面光滑，用砂轮切割机切割，对少数毛边用锉刀除去。
4、管子套丝：采用机械套丝。
套丝机套丝进用低速进行工作，以防“爆牙”或管端变形。
套丝时，严禁用锤击的方法旋紧或放松背面挡脚、进刀手把和活动标盘。
长管套丝时，管后端一定要垫平，螺纹套成后要将进刀把及管子夹头松开，再将管子缓缓退出，防止碰伤螺纹。
套丝的次数：DN25mm以上要分两次进行，切不可一次套成。
以免损坏板牙或产生“硌牙”，在套丝过程中要经常加机油润滑和冷却。
5、螺纹加工：（1）、安装螺纹零件时，应按旋紧方向一次装好，不得倒回，露出2~3扣螺纹，并清除剩余填料。
（2）、管道螺纹连接时，在管子的外螺纹与管悠扬或阀件的内螺纹之间加适当填料，填料采用油麻丝各白厚漆。
安装时，先将麻丝抖松成薄而均匀的纤维，然后从螺纹第二扣开始沿螺纹方向进行缠绕，缠好后表面沿螺纹方向涂白厚漆，然后用手拧上管件，再用管子钳收紧。
填料缠绕要适当，不得把白厚漆、麻丝从管端下垂挤入管腔，以免堵塞管路。
6、干管安装：（1）、在上主管时，要将各管口清理干净，保证管路的畅通。
（2）、预制好的管子要小心保护好曙纹，上管时不得碰撞，可用加装临时管件的方法保护。
（3）、安装完的干管，不得有塌腰、拱起的波浪现象，及左右扭曲的蛇弯现象。
管道安装应横平竖直。
水平管道纵横方向弯曲的允许偏差：当管径小于100mm时0.5mm/m，当管径小于100mm时1mm/m。
第1篇一、水暖施工工程量1. 给水工程量计算：（1）给水管长度：根据图纸，计算干管、立管、支管等长度，注意包含弯头、三通、阀门等配件长度。
（2）阀门、水表、管件等数量：根据图纸，计算各种规格的阀门、水表、管件等数量。
（3）穿楼板套管、穿墙套管等数量：根据图纸，计算穿楼板套管、穿墙套管等数量。
2. 排水工程量计算：（1）排水管长度：根据图纸，计算干管、立管、支管等长度，注意包含弯头、三通、阀门等配件长度。
（2）地漏、洗脸盆、洗菜池、坐便器等数量：根据图纸，计算地漏、洗脸盆、洗菜池、坐便器等数量。
（3）检查口、清扫口等数量：根据图纸，计算检查口、清扫口等数量。
3. 热水供应工程量计算：（1）热水管长度：根据图纸，计算干管、立管、支管等长度，注意包含弯头、三通、阀门等配件长度。
（2）热水炉、加热器等设备数量：根据图纸，计算热水炉、加热器等设备数量。
（3）热交换器、分水器、集水器等数量：根据图纸，计算热交换器、分水器、集水器等数量。
二、电气施工工程量1. 低压配电系统：（1）电缆、母线等长度：根据图纸，计算电缆、母线等长度。
（2）开关、熔断器、断路器等数量：根据图纸，计算开关、熔断器、断路器等数量。
（3）配电箱、控制箱等数量：根据图纸，计算配电箱、控制箱等数量。
2. 高压配电系统：（1）高压电缆、母线等长度：根据图纸，计算高压电缆、母线等长度。
（2）高压开关、熔断器、断路器等数量：根据图纸，计算高压开关、熔断器、断路器等数量。
（3）高压配电装置等数量：根据图纸，计算高压配电装置等数量。
3. 低压照明系统：（1）照明灯具、开关、插座等数量：根据图纸，计算照明灯具、开关、插座等数量。
（2）电线、电缆等长度：根据图纸，计算电线、电缆等长度。
4. 电气设备安装：（1）变压器、发电机等设备数量：根据图纸，计算变压器、发电机等设备数量。
（2）配电柜、控制柜等数量：根据图纸，计算配电柜、控制柜等数量。
（3）电缆桥架、支架等数量：根据图纸，计算电缆桥架、支架等数量。
一、管道支架制作安装工程量：1、室内管道公称直径32mm以下的已包括在内不另行计算。
2、室内管道公称直径32mm以上的镀锌钢管，钢管，钢塑复合管，不锈钢管；室内管外径50mm以上的塑料管；室内管外径70mm以上的塑铝复合管以及室内铸铁给水管，聚乙烯燃气管，胀口连接的铜管支架按管道支架项目另行计算。
3、铸铁排水管，塑料排水管及铸铁雨水管，塑料雨水管均包括管卡及拖吊支架，臭气帽，雨水斗的制作安装。
4、消防管道包括工序内一次性水压试验，喷淋管道大于100采用焊接时执行工业管道相应项目。
钢管管道支架或吊架之间的距离公称直径（mm）25 32 40 50 70 80 100 125 150 200 距离（mm） 3.5 4.0 4.5 5.0 6.0 6.0 6.5 7.0 8.0 9.5塑料管及复合管公称直径（mm）32 40 50 63 75 90 110冷水0.8 0.9 1.0 1.1 1.2 1.35 1.6热水0.4 0.5 0.6 0.7 0.8二、给排水、采暖燃气安装定额中：1、不包括管件安装的，需要单独计算其管件安装费用的，主要包括沟槽式卡箍连接件、塑铝稳态管管件、聚氨酯保温管管件等。
2、方形补偿器的两臂，按臂长的2倍合并在管道长度内计算。
3、计算室外排水管道工程量时，不扣除管件所占长度，其中排水检查井和连接井等所占长度，按井的内径扣除。
三、卫生器具计算规则一、卫生器具组成安装，以“组”为计量单位，已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量，不得另行计算。
二、卫生器具安装采用非金属管道连接的，人工乘以系数0.9，连接管及管件按定额含量调整，其他不变。
三、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位，水箱托架制作安装已包括在内，不得另行计算。
四、小便槽冲洗管制作安装以“m”为计量单位，不包括阀门安装，其工程量可按相应项目另行计算。
五、塑料水龙头安装执行铜水龙头安装相应子目，人工乘以0.9，主材按实际价格计算。
第四章水暖及水灭火工程施工图预算第五章第二节给排水安装工程量计算一、室内给水、排水工程量计算（一）室内给水排水系统组成1、室内给水系统组成室内给水系统主要有引入管、水表节点、室内管道、附件、升压储水设备、消防设备等组成。
①引入管：引入管也叫进户管，是将室内管道与室外给水管网连接起来的管段。
该管段通常为一条（也可分为几条），与室外给水管网相接处一般要设阀门井。
②水表节点：为了计量室内给水系统总的用水量，需在引入管上装设水表。
水表节点包括水表及其前后的阀门、旁通管、泄水装置等。
③室内管道：室内管道包括水平干管、立管、支管（水平支管、立支管）等。
④附件：室内给水系统的附件包括阀门（如截止阀、止回阀、水龙头）等。
⑤升压和储水设备：有的建筑物根据水压、水量的要求，当外网不能满足时，尚需设置水泵、水箱或水塔等升压和储水设备。
⑥消防设备：消火栓、喷淋管及喷淋头等。
2、室内排水系统组成室内生活污水排水系统主要由卫生器具、排水支、干、立管及透气管和排出管等组成。
①卫生器具：卫生器具包括洗脸盆、浴盆、大小便器、污水池等。
卫生器具的材质目前有陶瓷、搪瓷、大理石、塑料等。
②排水支管：排水支管是由卫生器具排出口至排水干管的管段。
在卫生器具的排出口应设存水弯，存水弯起水封的作用，以阻止有害昆虫和浊气进入室内。
③排水干管：排水干管也称为排水横管，是由与第一个卫生器具排水支管相接的三通起至排水立管三通（或四通）止的管段。
该管段的作用是将各排水支管的污水汇流后排至排水立管。
在起始端应装清扫口，以检查、疏通该管段之用。
④排水立管：排水立管是指由建筑物的顶层排水干管与其相接的三通（或四通）中心点起至底层的出户大弯中心点止的垂直管段。
在排水立管上每层楼（或每隔一层）应设立管检查口一个，用以检查和疏通立管。
⑤透气管：透气管也叫通气管，它是排水立管的延伸，是由排水立管最高点的三通（或四通）起至屋顶外镀锌铁丝球止的垂直管段。
设透气管的目的是防止排水管道系统内、外的压力（大气压）不平衡，管内产生真空（负压）而破坏存水弯内的水封，并向室外排放浊气。
