建筑设备安装工程概预算第章水暖工程工程量计算

第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

首先，查看施工图比例，并复核。

De110：从PL-1立管中心量至清扫口中心的位置。

为：4.4mDe75：从排水横管上1＃三通（De110×De75）处量至小便槽处的2＃三通及小便槽内两个De75的地漏间之长为：2.7m+2m＝4.7m，再从PL-1立管中心量至3＃三通处为：0.6m，两处之和为4.7m+0.6m＝5.3m。

De50：从3#三通处量至最远的地漏处为：2.8m，从3＃三通量至排水栓处为：0.5m，两处之和为：2.8m+0.5m＝3.3m。

（2）垂直管计算：根据系统图标注的标高，进行计算。

系统图上切忌用比例尺量计。

如图1-4某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。

JL-1中：De25=（2-0.8）+（2-0.9）=2.3 mJL-2中：De25=（1.2-0.8）+（1.2-0.8）=0.8m合计：De25：3.1m（工程量：0.31）2 图1-2图1-33图1-4 六、管道消毒、冲洗 1、定额单位：100m2、计算，按定额划分汇总，定额分为DN50、DN100、DN200、DN300、、、、按段划分，那么将DN15～DN50归为一个定额子目即DN50；DN65～DN100归为一个定额子目即DN100，其他依此类推。

水暖工程预算主编：xxx水暖系绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。

建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。

它们为广大市民提供了舒适经济的居住环境。

课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。

其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。

课程内容水暖工程的工程量计算和安装工程造价的组成、计算为主要内容；本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。

重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。

难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。

学习方法：在已有安装工程识图知识的基础上，增强安装工程识图能力，多动手做、反复练习，加深理解，牢固掌握，达到熟能生巧。

第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管2入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

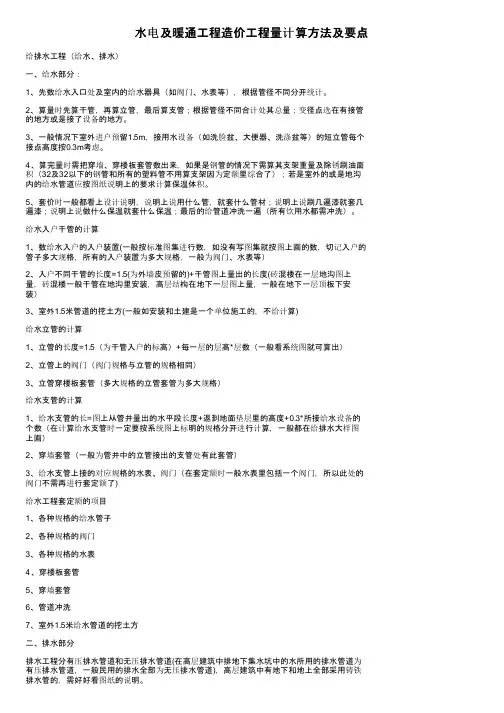

水电及暖通工程造价工程量计算方法及要点给排水工程（给水、排水）一、给水部分：1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算1、数给水入户的入户装置(一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)给水立管的计算1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）2、立管上的阀门（阀门规格与立管的规格相同）3、立管穿楼板套管（多大规格的立管套管为多大规格）给水支管的计算1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）2、穿墙套管（一般为管井中的立管接出的支管处有此套管）3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)给水工程套定额的项目1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表4、穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方二、排水部分排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道)，高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。
