水暖工程预算主编：xxx水暖系绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。
建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。
它们为广大市民提供了舒适经济的居住环境。
课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。
其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。
课程内容水暖工程的工程量计算和安装工程造价的组成、计算为主要内容；本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。
重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。
难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。
学习方法：在已有安装工程识图知识的基础上，增强安装工程识图能力，多动手做、反复练习，加深理解，牢固掌握，达到熟能生巧。
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管2入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
供热工程课程设计说明书设计题目:城市某住宅小区热力外网设计专业学生姓名:班级:学号:设计完成时间:目录第一章设计任务书——————————————————————1 第二章热网水力计算—————————————————————22.1 小区热负荷的计算———————————————————22.2 小区总设计流量的计算—————————————————22.3 主干线，支线的水力计算————————————————3 表1————————————————————————————5 表2————————————————————————————6 第三章施工组织部分设计——————————————————8 设计总结——————————————————————————8 参考文献——————————————————————————9供热工程课程设计任务书一．题目：花园小区热力外网设计。
二．设计任务:1.完成该小区的热网施工图设计。
注明：学号为单号的选择课程设计（09A）底图，供热建筑选择1#，2#，3#，4#楼。
学号为双号的选择课程设计（09B）底图，供热建筑选择5#，4#，3#，1#楼。
三．设计资料：1．建筑性质、设施及规模该建筑群为一城市住宅小区，住宅为地上六层的多层建筑，地下车库不采暖。
具体详见建筑总平面图。
2．依据的建筑图纸⑴小区建筑总平面图。
3．资料⑴供热热源为小区热力站，供回水温度为95/70 ºC。
⑵住宅采暖热指标60W/m2，按每个单元均分考虑。
⑶建筑物热力入口位置按每个单元入口处考虑。
⑷建筑物热力入口管道高度为室外地面下800mm。
⑸各建筑物面积如下：1# 1885 m2、2# 3100 m2、3# 7503 m2、4# 12868 m2、5# 12615m2、四．设计依据1.《城市热力网设计规范》CJJ34-20022.《城市居住区规划设计规范》GB50180－93（2002版）3.《建筑给水排水及采暖工程施工质量验收规范》GB50242－20024. 《供热工程制图标准》CJJ/T78-20105. 《集中供热设计手册》.李善化，康慧等编.电力工业出版社，1996年6. 相关设计用图集五．设计要求1．根据上述要求，进行该住宅小区热网各环节的设计计算并绘制施工图。
给排水、暖通、消防、电气工程安装工程量计算目录一、给排水工程（给水、排水） (3)二、排水部分 (5)三、采暖工程 (7)四、消火栓管道工程 (10)五、消防自动喷淋系统 (11)六、电气工程（强电、弱电及防雷接地部分） (14)七、电气工程相关套价的项目 (16)一、给排水工程（给水、排水）一、给水部分：1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。
2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。
3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。
4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。
5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。
给水入户干管的计算1、数给水入户的入户装置(一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)给水立管的计算1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）2、立管上的阀门（阀门规格与立管的规格相同）3、立管穿楼板套管（多大规格的立管套管为多大规格）给水支管的计算1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）2、穿墙套管（一般为管井中的立管接出的支管处有此套管）3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了) 给水工程套定额的项目1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表4、穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方二、排水部分排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道)，高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

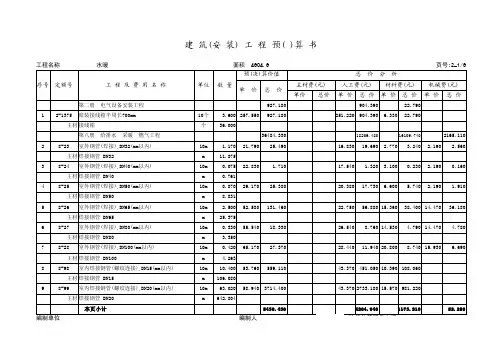

建筑(安装) 工程预( )算书工程名称水暖面积4604.6页号:2-1/6建筑(安装) 工程预( )算书工程名称水暖面积4604.6页号:3-2/6建筑(安装) 工程预( )算书工程名称水暖面积4604.6页号:4-3/6序号定额号工程及费用名称单位数量预(决)算价值总价分析单价总价主材费(元)人工费(元)材料费(元)机械费(元)单价总价单价总价单价总价单价总价198-148室内塑料给水管安装(热熔连接),DN40(mm以内)10m14.64055.270809.15052.140763.330 1.72025.180 1.41020.640主材塑料给水管 DN40m149.328主材塑料给水管接接头零件 DN40个29.280208-189室内承插塑料排水管(零件粘接),DN50(mm以内)10m30.24060.2601822.26036.2601096.50023.740717.9000.2607.860主材承插塑料排水管 DN50m292.421218-190室内承插塑料排水管(零件粘接),DN75(mm以内)10m12.48098.1001224.28049.300615.26048.540605.7800.260 3.240主材承插塑料排水管 DN80m120.182228-191室内承插塑料排水管(零件粘接),DN100(mm以内)10m36.860148.5205474.44054.9802026.56093.2803438.3000.2609.580主材承插塑料排水管 DN100m314.047238-192室内承插塑料排水管(零件粘接),DN150(mm以内)10m12.000197.5102370.12077.500930.000119.7501437.0000.260 3.120主材承插塑料排水管 DN150m113.640248-212室内管道支架制作安装,一般管架100kg 4.760654.2403114.180240.3201143.920137.180652.980276.7401317.280主材型钢kg504.560258-276螺纹阀,DN20(mm以内)个36.000 4.550163.800 2.37085.320 2.18078.480主材螺纹阀门 DN20个36.360268-277螺纹阀,DN25(mm以内)个54.000 5.580301.320 2.840153.360 2.740147.960主材螺纹阀门 DN25个54.540278-280螺纹阀,DN50(mm以内)个 6.00013.93083.580 5.93035.5808.00048.000主材螺纹阀门 DN50个 6.060288-281螺纹阀,DN65(mm以内)个 1.00021.87021.8708.7708.77013.10013.100本页小计15385.0006858.6007164.6801361.720编制单位编制人建筑(安装) 工程预( )算书工程名称水暖面积4604.6页号:5-4/6建筑(安装) 工程预( )算书工程名称水暖面积4604.6页号:6-5/6建筑(安装) 工程预( )算书。

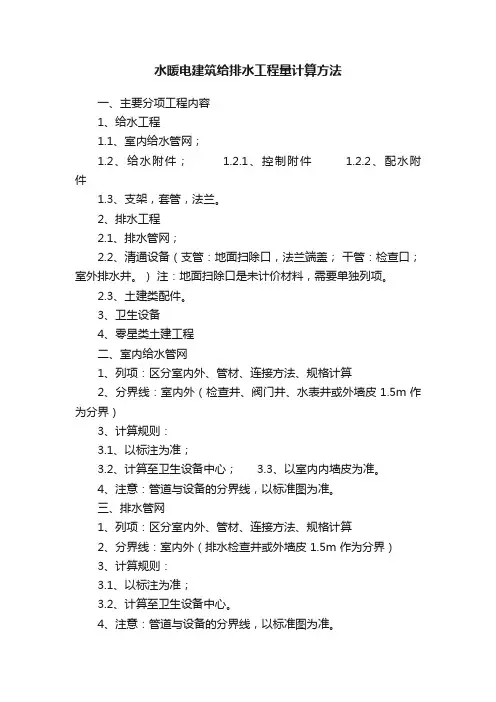

水暖电建筑给排水工程量计算方法一、主要分项工程内容1、给水工程1.1、室内给水管网；1.2、给水附件； 1.2.1、控制附件 1.2.2、配水附件1.3、支架，套管，法兰。
2、排水工程2.1、排水管网；2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。
）注：地面扫除口是未计价材料，需要单独列项。
2.3、土建类配件。
3、卫生设备4、零星类土建工程二、室内给水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（检查井、阀门井、水表井或外墙皮 1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心； 3.3、以室内内墙皮为准。
4、注意：管道与设备的分界线，以标准图为准。
三、排水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（排水检查井或外墙皮 1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心。
4、注意：管道与设备的分界线，以标准图为准。
注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准；四、计算1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）2、管道垂直长：系统图（用标高计算）3、给水附件：3.1、控制附件：阀门等 3.2、配水附件：水龙头等。
4、套管：4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。
4.2、钢套管：A、执行室外焊接钢管定额，以延长米计算。
B、按被穿管径加 2 号确定规格。
C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加 20-30mm 确定长度。
4.3、防水套管：执行第六册定额。
5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。
6、支架。
除锈刷漆另计7、水表：注意水表的组成（其中：螺纹水表包含了 1 个截止阀；法兰水表包含了 3 个截止阀，1 个止回阀）8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住；9、其他：管道土方开挖；水磨石水池；管道支墩管道工程工程量的计算规则及内容一、管道工程各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。
