第一部分：交换机管理实验目的和要求1．了解交换机的基本功能2．熟悉交换机的配置界面3．熟悉交换机配置的基本命令4．掌握交换机的两种配置方式5．掌握vlan的配置方法6．掌握spanning－tree的作用及配置方法7．掌握端口镜像的作用及配置方法8．掌握sniffer的基本功能实验内容1．使用console和telnet两种方式配置交换机；2．在三层交换机上配置至少3个vlan；3．将两台二层交换机配置不同vlan，要求管理vlan和用户vlan隔离，不同vlan 之间可以互相通信；4．在二层交换机上配置端口镜像，并用sniffer软件进行抓包；5．启用Spanning–tree，并观察其作用。

实验环境1．硬件环境：1台三层交换机，2台二层交换机，至少2台计算机；2．软件环境：Windows，Sniffer软件；3．实验拓扑图：.图1.1 图1.2图1.3实验指导课程一、交换机的基本配置1. 了解基本模式和配置模式,熟悉基本命令。

Enable 进入特权模式Configure 进入全局配置模式Interface 进入端口配置模式Exit 返回上一级操作模式End 直接返回特权模式Show 用于查看交换机信息Vlan 进入vlan配置模式Ip 配置IP相关设置Swichport 设置端口模式Write 保存交换机配置信息Dir 显示文件列表Delete 删除文件？显示当前模式下所有可执行的命令（注：交换机不可以跨模式执行命令）2. 交换机的基本配置(1)按照图1.1连接实验设备,fastEthernet0/1, fastEthernet 0/2分别连接计算机(2)使用console口配置二层交换机的主机名和登录密码Switch>enable 14 （进入特权模式，等级14）Switch#configure terminalSwitch(config)#hostname SW1SW1(config)#enable secret level 1 0 wlgc (设置远程登录密码为wlgc)SW1(config)#enable secret level 15 0 wlgc(3)配置vlan 2SW1 (config)# vlan 1SW1 (config-if)#ip address 10.10.10.1 255.255.255.0SW1 (config-if)#exitSW1 (config)# vlan 2SW1 (config)#interface vlan 2SW1 (config-if)#ip address 192.168.0.1 255.255.255.0SW1 (config-if)#no shutdownSW1 (config-if)#exitSW1 (config)# vlan 3SW1 (config)#interface vlan 3SW1 (config-if)#ip address 192.168.1.1 255.255.255.0SW1 (config-if)#no shutdownSW1 (config-if)#exit(4)将不同的端口分配给同一VLANSW1（config）# interface fastEthernet 0/1SW1(config-if)#swichport access vlan 2SW1(config-if)#exitSW1（config）# interface fastEthernet 0/2SW1(config-if)#swichport access vlan 2SW1(config-if)#exit(5)分别为计算机配置IP地址，并且测试连通性(6)保存交换机配置SW1#write(7)使用show命令查看交换机信息SW1#show ? （查看show命令可执行的参数）SW1#show running-configSW1#show mac-address-tableSW1#show cpuSW1#show memSW1#show interface fastEthernet0/1课程二、 VLAN配置(1)按照图1.2连接设备, 将SW1的fastEthernet0/23,fastEthernet0/24分别接两台二层交换机fastEthernet0/24口。

(2)为三台交换机配置hostname,在SW1上配置vlan 1,vlan 2 ,vlan 3配置方法见课程一。

(3)配置SW1的fastEthernet0/23, fastEthernet0/24口为trunk模式SW1(config)#interface fastEthernet 0/23SW1(config-if)#switchport mode trunkSW1(config-if)#exitSW1(config)#interface fastEthernet 0/24SW1(config-if)#switchport mode trunkSW1(config-if)#exit或者SW1(config)#interface range fastEthernet 0/23-24SW1(config-if-range)#switchport mode trunkSW1(config-if-range)#exit(4)分别配置两台二层交换机的fastEthernet0/24口为trunk模式(5)在两台二层交换机上创建vlan1,vlan2,vlan3SWA(config)#vlan 1SWA(config-vlan)#exitSWA(config)#vlan 2SWA(config-vlan)#exitSWA(config)#vlan 3SWA(config-vlan)#exit或者SWA(config)#vlan range 1-3SWA(config-vlan-range)#exit(6)分别在二层交换机上配置vlan 1的管理IP(vlan 1为管理vlan,vlan2、vlan3为用户vlan)（解释二层交换机与三层交换机配置ip地址的区别）(7)分别在二层交换机上配置默认路由SWA(config)# ip default-gateway 10.10.10.1SWB(config)# ip default-gateway 10.10.10.1(8)分别将两台计算机所接入的端口分配到vlan2和vlan3（见1.4.1）,并配置相应的IP地址。

(9)用telnet连接各网络设备的管理IP地址,并测试计算机连通性。

(10)使用telnet配置三层交换机,为不同vlan添加描述信息SW1(config)#vlan 1SW1(config-vlan)#name managementSW1(config-vlan)#exitSW1(config)#vlan 2SW1(config-vlan)#name user1SW1(config-vlan)#exitSW1(config)#vlan 3SW1(config-vlan)#name user2SW1(config-vlan)#exit演示、 spanning-tree配置(1)按照图1.3连接设备,2台交换机之间先用一根网线连接(2)分别配置交换机的vlan,IP地址(参考1.4.2)(3)在2台交换机之间增加一根网线连接(4)观察交换机状态和计算机连通情况(应为不通)(5)在交换机上启用spanning-tree,并观察交换机状态和计算机连通情况(应为通)SWA(config)#spanning-tree课程三、利用TFTP配置交换机(1)完成课程二的实验拓扑，保证交换机可以远程登录(2)备份交换机配置文件Sw1#dir (查看交换机的文件)Sw1#copy flash:config.text tftp:192.168.0.5Sw1#copy flash:vlan.dat tftp:192.168.0.5(3)恢复交换机配置文件Sw1#copy tftp:192.168.0.5\config.text flash:config.textSw1#copy tftp:192.168.0.5\vlan.dat flash:vlan.dat实验报告(由实验者完成)一:按图1.1配置三层交换机A,要求把两台计算机配置在同一个vlan里面,请写出三层交换机上的配置命令B,配置三层交换机,要求两台计算机不在同一个vlan里面,但相互间能连通,请写出三层交换机上的配置命令.二:参照图1.1将PCA的交换机端口镜像到PCB的交换机端口上,在PCB上运行sniffer软件,在PCA上用ping,telnet等命令,在PCB上查看抓包结果.三:参照图1.2A,配置交换机三层交换机使用地址192.168.168.1,二层使用地址192.168.168.12和192.168.168.13,要求在任何一台交换机上能ping通其他交换机;B,配置三层交换机和二层交换机,要求两台计算机不在同一个vlan里面,但相互间能连通,请写出三层交换机上的配置命令.四:参照图1.3A,在两台交换机连一根线的情况下,将两台计算机配置连通.B, 在两台交换机连两根线的情况下,查看两台计算机连通情况(没有配置spanning).C, 在两台交换机连两根线的情况下,查看两台计算机连通情况(配置spanning)。

合集下载

交换机路由器配置与管理任务教程(张平安) 第一章

交换机路由器配置与管理任务教程(张平安) 第一章

IP 地址 192.168.1.1/24 192.168.1.3/24 192.168.1.5/24 192.168.1.7/24 192.168.1.9/24 192.168.1.253/24
学号：1203010301 日期：2013 年 9 月 21
设备名 PC2 PC4 PC6 PC8
Web_server
2020年6月24日星期三
网络设备配置与管理
14
思考题
• 在互联网上查找最新的PT功能与应用案例。
2020年6月24日星期三
网络设备配置与管理
15
网络设备配置与管理
6
搭建办公局域网学习情境
2020年6月24日星期三
网络设备配置与管理
7
网络物理连接图Βιβλιοθήκη 2020年6月24日星期三
网络设备配置与管理
8
搭建办公局域网任务计划与设计
制表人：孙悟空
设备名 PC1 PC3 PC5 PC7 PC9
Printer
表 1-1 IP 地址分配表
班级：应用 3-1
IP 地址 192.168.1.2/24 192.168.1.4/24 192.168.1.6/24 192.168.1.8/24 192.168.1.254/24
审核：唐僧（签名）
2020年6月24日星期三
网络设备配置与管理
9
配置计算机
2020年6月24日星期三
网络设备配置与管理
10
配置WEB服务
2020年6月24日星期三
网络设备配置与管理
2
PacketTracer 6.0的界面
2020年6月24日星期三
网络设备配置与管理
3
搭建一个简单的局域网
交换机使用培训计划

交换机使用培训计划

交换机使用培训计划第一部分：概论一、培训目的：交换机是现代网络中必不可少的设备之一，它起着连接各种网络设备、管理网络流量的重要作用。

本次培训旨在帮助学员了解交换机的基本原理和使用方法，提高其对网络设备的理解和操作能力，为日后的网络管理工作打下扎实的基础。

二、培训对象：本培训对象为公司网络运维部门的新员工和需要提升网络管理能力的老员工。

三、培训内容：1.交换机基本原理介绍2.交换机的类型和功能3.交换机的基本操作4.交换机的故障排除5.交换机的安全管理6.交换机的性能优化四、时间安排：本次培训计划为期5天，每天上午9:00-11:30，下午13:30-16:00。

第二部分：培训内容一、交换机基本原理介绍1.1 交换机的概念和作用1.2 交换机的工作原理1.3 交换机的分类及特点1.4 交换机与集线器的区别1.5 交换机的应用场景二、交换机的类型和功能2.1 交换机的种类及特点2.2 交换机的端口类型2.3 交换机的业务特性2.4 交换机的QoS管理2.5 交换机的安全功能三、交换机的基本操作3.1 交换机的基本设置3.2 交换机的命令行操作3.3 交换机的WEB管理3.4 交换机的远程管理3.5 交换机的系统维护四、交换机的故障排除4.1 交换机故障的种类及原因4.2 交换机故障的诊断方法4.3 交换机的故障预防4.4 交换机故障的处理流程4.5 交换机故障的日常维护五、交换机的安全管理5.1 交换机的安全策略5.2 交换机的漏洞管理5.3 交换机的访问控制5.4 交换机的防火墙配置5.5 交换机的安全审计六、交换机的性能优化6.1 交换机性能指标的评估6.2 交换机性能优化的方法6.3 交换机的负载均衡配置6.4 交换机的带宽管理6.5 交换机的性能调优第三部分：培训方法本次培训将采取理论讲解和实际操作相结合的方式进行。

每天上午进行理论课程的讲解，下午进行实际操作的演练，学员将在实验室环境中操作真实的交换机设备，加深对课程内容的理解和掌握。

交换机参数设置与维护培训计划

交换机参数设置与维护培训计划

交换机参数设置与维护培训计划目标本培训计划的目标是为了帮助学员了解交换机参数设置与维护的基本知识和技能。

通过培训，学员将能够独立进行交换机参数设置和维护工作，确保网络的正常运行。

培训内容第一部分：交换机参数设置基础- 了解交换机的基本概念和原理- 学习交换机的各个组成部分及其功能- 掌握交换机参数设置的基本步骤和方法第二部分：交换机参数设置实践- 学习如何登录和配置交换机- 掌握交换机端口的设置和管理- 学习交换机的VLAN设置和管理- 理解交换机的链路聚合和冗余设置- 学习交换机的安全设置和访问控制列表（ACL）配置第三部分：交换机维护与故障排除- 学习交换机的监控和日志功能- 掌握常见的交换机故障排除方法和技巧- 学习如何进行交换机的固件升级和备份培训方法本培训计划将采用以下培训方法：- 理论讲解：通过教师讲解交换机参数设置与维护的基本理论知识。

- 实践操作：通过实际操作交换机进行参数设置和维护，加深学员的理解和技能掌握。

- 案例分析：通过分析实际案例，让学员掌握如何应对不同的交换机配置和故障情况。

培训评估为了评估学员的学习效果，将进行以下评估方式：- 理论考试：对学员的理论知识进行考查，包括交换机的基本概念、参数设置步骤等。

- 实操评估：要求学员在实际操作中完成一系列的交换机参数设置和故障排除任务。

培训时间安排本培训计划预计为期3天，具体时间安排如下：- 第一天：交换机参数设置基础- 第二天：交换机参数设置实践- 第三天：交换机维护与故障排除培训师资本培训计划将由具有丰富交换机配置和维护经验的资深网络工程师进行授课。

培训参考资料- 《交换机配置与维护指南》- 《交换机参数设置与故障排除实践指南》以上是关于交换机参数设置与维护培训计划的简要内容。

通过本培训，学员将能够掌握交换机参数设置和维护的基本知识和技能，提高网络的稳定性和可靠性。

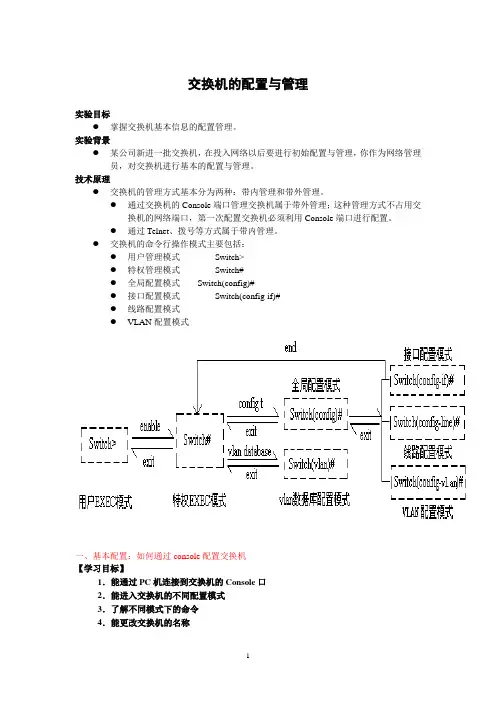

交换机的配置与管理
