交换机带内管理和带外管理

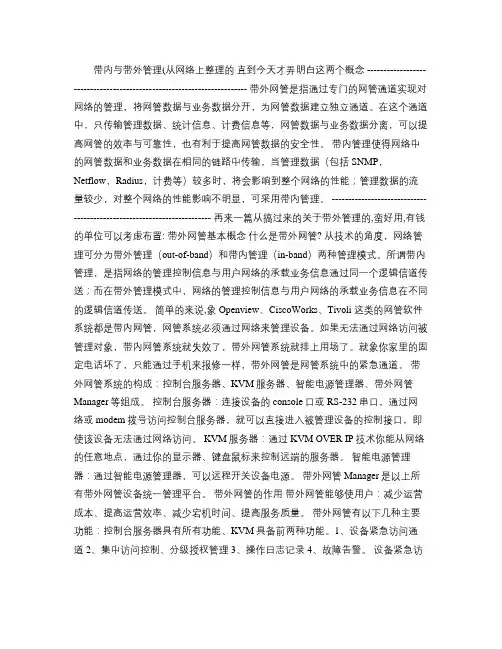

带内与带外管理(从网络上整理的直到今天才弄明白这两个概念 ----------------------------------------------------------------------- 带外网管是指通过专门的网管通道实现对网络的管理，将网管数据与业务数据分开，为网管数据建立独立通道。

在这个通道中，只传输管理数据、统计信息、计费信息等，网管数据与业务数据分离，可以提高网管的效率与可靠性，也有利于提高网管数据的安全性。

带内管理使得网络中的网管数据和业务数据在相同的链路中传输，当管理数据（包括SNMP，Netflow，Radius，计费等）较多时，将会影响到整个网络的性能；管理数据的流量较少，对整个网络的性能影响不明显，可采用带内管理。

----------------------------------------------------------------------- 再来一篇从搞过来的关于带外管理的,蛮好用,有钱的单位可以考虑布置: 带外网管基本概念什么是带外网管? 从技术的角度，网络管理可分为带外管理（out-of-band）和带内管理（in-band）两种管理模式。

所谓带内管理，是指网络的管理控制信息与用户网络的承载业务信息通过同一个逻辑信道传送；而在带外管理模式中，网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信道传送。

简单的来说,象Openview、CiscoWorks、Tivoli 这类的网管软件系统都是带内网管，网管系统必须通过网络来管理设备。

如果无法通过网络访问被管理对象，带内网管系统就失效了，带外网管系统就排上用场了。

就象你家里的固定电话坏了，只能通过手机来报修一样，带外网管是网管系统中的紧急通道。

带外网管系统的构成：控制台服务器、KVM服务器、智能电源管理器、带外网管Manager等组成。

控制台服务器：连接设备的console口或RS-232串口，通过网络或modem拨号访问控制台服务器，就可以直接进入被管理设备的控制接口，即使该设备无法通过网络访问。

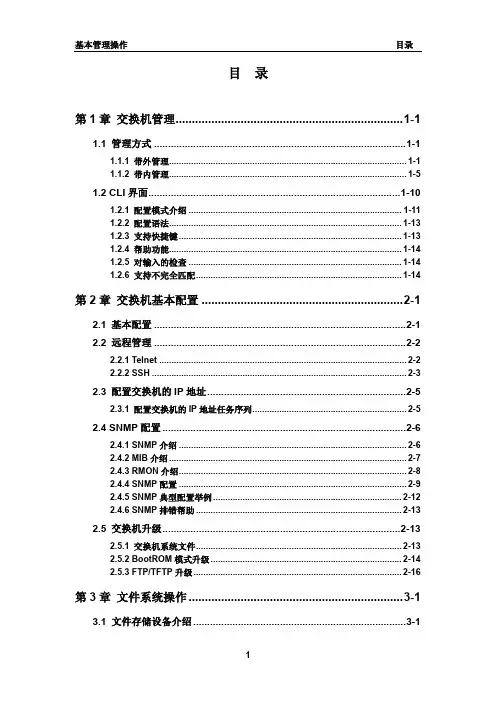

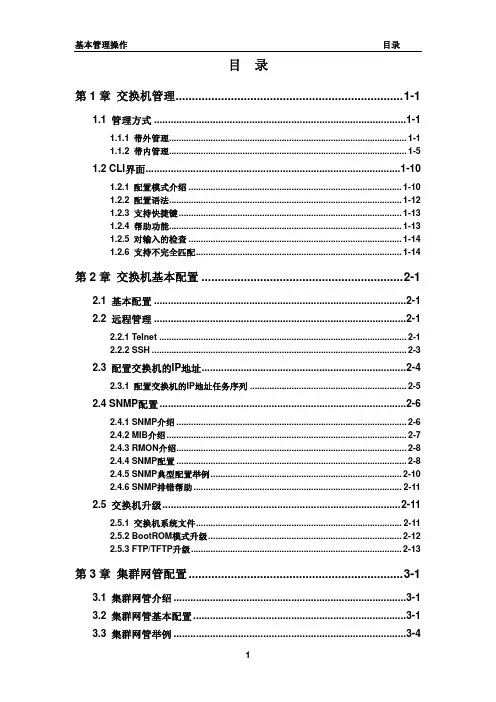

目录第1章交换机管理......................................................................1-11.1 管理方式..........................................................................................1-11.1.1 带外管理.................................................................................................1-11.1.2 带内管理.................................................................................................1-51.2 CLI界面............................................................................................1-91.2.1 配置模式介绍.......................................................................................1-101.2.2 配置语法...............................................................................................1-121.2.3 支持快捷键...........................................................................................1-121.2.4 帮助功能...............................................................................................1-121.2.5 对输入的检查.......................................................................................1-131.2.6 支持不完全匹配....................................................................................1-13第2章交换机基本配置..............................................................2-12.1 基本配置..........................................................................................2-12.2 远程管理..........................................................................................2-22.2.1 Telnet.....................................................................................................2-22.2.2 SSH........................................................................................................2-32.3 配置交换机的IP地址.......................................................................2-42.3.1 配置交换机的IP地址任务序列...............................................................2-52.4 SNMP配置.......................................................................................2-62.4.1 SNMP介绍.............................................................................................2-62.4.2 MIB介绍.................................................................................................2-72.4.3 RMON介绍.............................................................................................2-82.4.4 SNMP配置.............................................................................................2-82.4.5 SNMP典型配置举例.............................................................................2-102.4.6 SNMP排错帮助....................................................................................2-112.5 交换机升级.....................................................................................2-122.5.1 交换机系统文件....................................................................................2-122.5.2 BootROM模式升级..............................................................................2-122.5.3 FTP/TFTP升级.....................................................................................2-142.6 交换机基本配置的Web配置..........................................................2-212.6.1 基本配置...............................................................................................2-212.6.2 SSH管理..............................................................................................2-242.6.3 SNMP配置...........................................................................................2-252.6.4 交换机固件升级....................................................................................2-31 2.6.5 Telnet服务器配置.................................................................................2-34 2.6.6 基本配置维护和调试.............................................................................2-35第1章 交换机管理1.1 管理方式用户购买到交换机设备后，需要对交换机进行配置，从而实现对网络的管理。

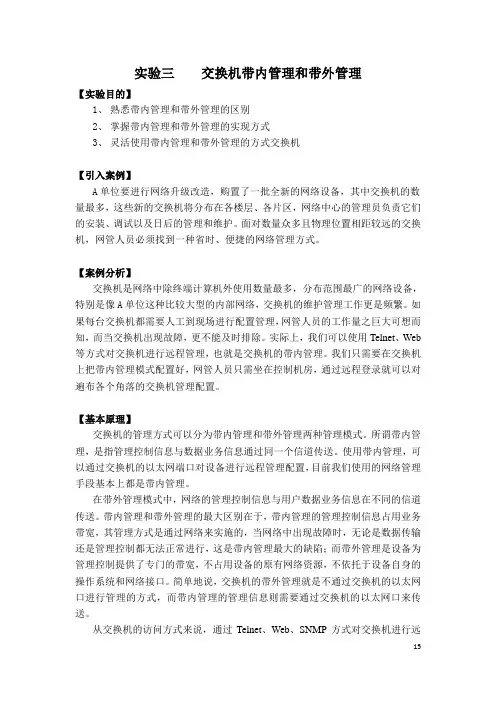

实验三交换机带内管理和带外管理【实验目的】1、熟悉带内管理和带外管理的区别2、掌握带内管理和带外管理的实现方式3、灵活使用带内管理和带外管理的方式交换机【引入案例】A单位要进行网络升级改造，购置了一批全新的网络设备，其中交换机的数量最多，这些新的交换机将分布在各楼层、各片区，网络中心的管理员负责它们的安装、调试以及日后的管理和维护。

面对数量众多且物理位置相距较远的交换机，网管人员必须找到一种省时、便捷的网络管理方式。

【案例分析】交换机是网络中除终端计算机外使用数量最多，分布范围最广的网络设备，特别是像A单位这种比较大型的内部网络，交换机的维护管理工作更是频繁。

如果每台交换机都需要人工到现场进行配置管理，网管人员的工作量之巨大可想而知，而当交换机出现故障，更不能及时排除。

实际上，我们可以使用Telnet、Web 等方式对交换机进行远程管理，也就是交换机的带内管理。

我们只需要在交换机上把带内管理模式配置好，网管人员只需坐在控制机房，通过远程登录就可以对遍布各个角落的交换机管理配置。

【基本原理】交换机的管理方式可以分为带内管理和带外管理两种管理模式。

所谓带内管理，是指管理控制信息与数据业务信息通过同一个信道传送。

使用带内管理，可以通过交换机的以太网端口对设备进行远程管理配置，目前我们使用的网络管理手段基本上都是带内管理。

在带外管理模式中，网络的管理控制信息与用户数据业务信息在不同的信道传送。

带内管理和带外管理的最大区别在于，带内管理的管理控制信息占用业务带宽，其管理方式是通过网络来实施的，当网络中出现故障时，无论是数据传输还是管理控制都无法正常进行，这是带内管理最大的缺陷；而带外管理是设备为管理控制提供了专门的带宽，不占用设备的原有网络资源，不依托于设备自身的操作系统和网络接口。

简单地说，交换机的带外管理就是不通过交换机的以太网口进行管理的方式，而带内管理的管理信息则需要通过交换机的以太网口来传送。

从交换机的访问方式来说，通过Telnet、Web、SNMP方式对交换机进行远程管理都属于带内管理，而通过交换机的Console口对它进行管理的方式属于带外管理。

带内与带外管理----------------------------------------------------------------------- 带外网管是指通过专门的网管通道实现对网络的管理，将网管数据与业务数据分开，为网管数据建立独立通道。

在这个通道中，只传输管理数据、统计信息、计费信息等，网管数据与业务数据分离，可以提高网管的效率与可靠性，也有利于提高网管数据的安全性。

带内管理使得网络中的网管数据和业务数据在相同的链路中传输，当管理数据（包括SNMP，Netflow，Radius，计费等）较多时，将会影响到整个网络的性能；管理数据的流量较少，对整个网络的性能影响不明显，可采用带内管理。

----------------------------------------------------------------------- 带外网管基本概念什么是带外网管?从技术的角度，网络管理可分为带外管理（out-of-band）和带内管理（in-band）两种管理模式。

所谓带内管理，是指网络的管理控制信息与用户网络的承载业务信息通过同一个逻辑信道传送；而在带外管理模式中，网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信道传送。

简单的来说,象Openview、CiscoWorks、Tivoli 这类的网管软件系统都是带内网管，网管系统必须通过网络来管理设备。

如果无法通过网络访问被管理对象，带内网管系统就失效了，带外网管系统就排上用场了。

就象你家里的固定电话坏了，只能通过手机来报修一样，带外网管是网管系统中的紧急通道。

带外网管系统的构成：控制台服务器、KVM服务器、智能电源管理器、带外网管Manager等组成。

控制台服务器：连接设备的console口或RS-232串口，通过网络或modem拨号访问控制台服务器，就可以直接进入被管理设备的控制接口，即使该设备无法通过网络访问。

KVM服务器：通过KVM OVER IP技术你能从网络的任意地点，通过你的显示器、键盘鼠标来控制远端的服务器。

贵州电子信息职业技术学院
2.4 交换机配置基础——教学步骤及教学内容
（一）交换机的外观和端口命名方法
●交换机的外观
●交换机端口的命名GBIC、SFP
交换机端口的命名规范为：端口类型堆叠号/交换机模块号/模块上端口号（如交换机不支持堆叠，则没有堆叠号）
（二）带外管理和带内管理
●带外管理：带外管理（Out-Band Management），就是不占用网络带宽的管理方式，即用户通过交换机的Console 端口对交换机进行配置管理。

●带内管理：所谓带内管理（In-Band Management），就是需要占用网络带宽的管理方式。

（三）交换机的配置模式
●一般用户配置模式：提示符为“Switch>”，“只能查看”的模式，不能更改交换机已有的配置。

●特权用户配置模式：符号“#”为特权用户配置模式的提示符，支持对交换机的详细检查、对配置文件的操作，
并且可以由此进入配置模式。

●全局配置模式：符号“(config)#”为全局配置模式的提示符。

●在全局配置模式，用户可以对交换机进行全局性的配置，如对MAC地址表、端口镜像、创建VLAN、启动生成
树等。

用户在全局模式还可通过命令进入到其他子模式进行配置。

（四）交换机的存储介质和启动过程
●交换机中的存储介质：BOOTROM、SDRAM、FLASH、NVRAM
●交换机启动过程：
启动配置文件：startup-config文件，存放于NVRAM中。

运行配置文件：running-config文件，驻留在内存SDRAM中。

见教材及指令结果。

实训2交换机的基本配置与管理
步骤及简述：
交换机的管理方式基本分为两种：带内管理和带外管理。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

通过Telnet、拨号等方式属于带内管理。

交换机的命令行操作模式主要包括：
1、用户模式 Switch>
2、特权模式 Switch#
3、全局配置模式Switch(config)#
4、端口模式 Switch(config-if)#
笔记本console端口配置：Switch>enable
Switch#conf t
Switch(config)#hostname SA
Switch(config)#interface fa 0/1 Switch(config-if)#end
1.查看交换机的设置情况。

实训成绩：指导教师签名：实训日期：。

带内与带外管理(从网络上整理的) 一、配置流程图1．带外网管配置图:答案：配置带外网口的IP地址－>PC的地址与带外网管地址同一个网段－>外网口与PC的网口用交叉网线连接起来。

按以上配置后就可以完成带外网管了。

2．带内网管配置图：答案：配置带内网管VLAN－>配置带内网管IP地址－>配置ADSL端口的相关参数－>激活MODEM－>配置PC的IP地址与带内网管IP地址按以上配置后就可以完成带内网管。

二、名字解释：1．带外网管的含义：答案：用PC直接通过连接带外网口对设备进行维护与管理。

2．带内网管的含义：答案：通过业务通道对设备进行维护与管理。

即同一根物理连线除了传输业务数据外还同时传输网管数据。

3．带外网管与带内网管的区别在于：答案：带外网管通道只能进行设备维护，但是带内网管是利用原有的业务通道传输网管数据，节约了资源。

直到今天才弄明白这两个概念-----------------------------------------------------------------------带外网管是指通过专门的网管通道实现对网络的管理，将网管数据与业务数据分开，为网管数据建立独立通道。

在这个通道中，只传输管理数据、统计信息、计费信息等，网管数据与业务数据分离，可以提高网管的效率与可靠性，也有利于提高网管数据的安全性。

带内管理使得网络中的网管数据和业务数据在相同的链路中传输，当管理数据（包括SNMP，Netflow，Radius，计费等）较多时，将会影响到整个网络的性能；管理数据的流量较少，对整个网络的性能影响不明显，可采用带内管理。

-----------------------------------------------------------------------再来一篇从搞过来的关于带外管理的,蛮好用,有钱的单位可以考虑布置:带外网管基本概念什么是带外网管?从技术的角度，网络管理可分为带外管理（out-of-band）和带内管理（in-band）两种管理模式。
