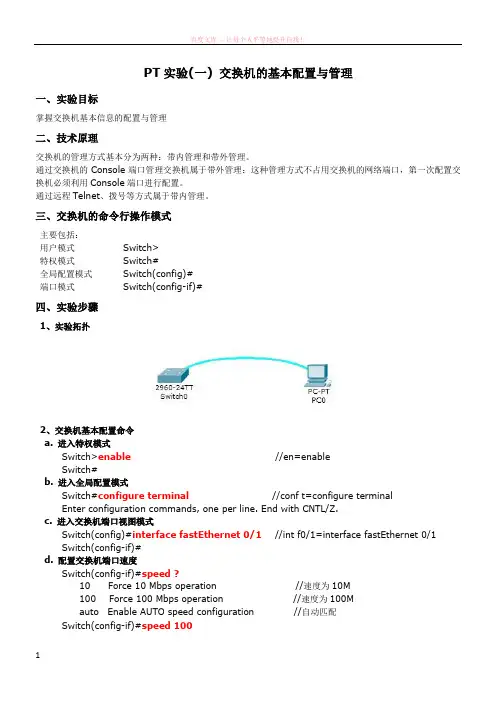

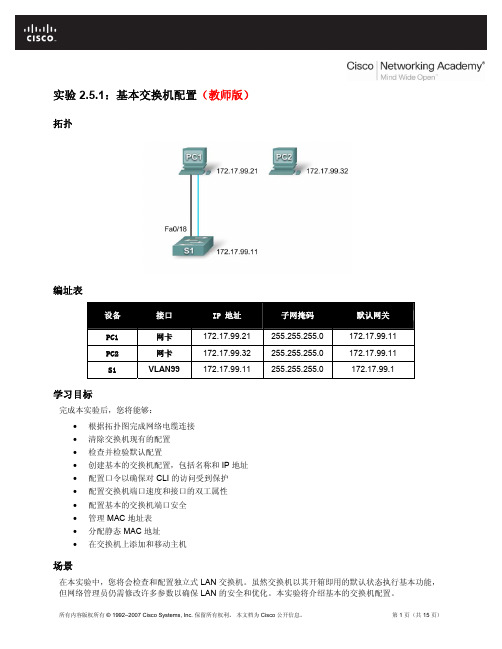

PT实验(一) 交换机的基本配置与管理

计算机通信技术实验1交换机的基本配置电⼦信息学院实验报告书课程名：《计算机通信技术》题⽬：交换机的基本配置班级： xx1411学号： xxxxxxxxxx姓名： xx实验时间 4.14实验⼀交换机的基本配置⼀、实验⽬的1、理解和掌握通过控制台端⼝对交换机进⾏访问、设置和管理的⽅法；2、掌握交换机配置的基本命令、⽅法和步骤。

⼆、实验设备1、Cisco Catalyst 2950系列交换机2台，型号不限。

2、2台PC，操作系统为Windows系列，装有超级终端程序。

3、Console电缆和若⼲根直通线。

三、实验要求1、按实验内容进⾏交换机的配置，验证配置的正确性2、将本实验的实验⽬的、实验内容、实验结果和实验⼩结记录在实验报告纸上。

四、知识要点交换机是⼀种数据链路层设备，运⾏以太⽹通信协议。

Cisco交换机产品以“Catalyst”为标志，包含2900、2918、2940、2960、3560-E、3560、3750-E、3750、4500、4900、6500等众多系列。

1交换机的配置⽅式1)交换机的本地配置连接Cisco交换机上⼀般都有⼀个“Console”端⼝，它是专门⽤于对交换机进⾏本地配置和管理的。

通过Console端⼝连接并配置交换机，是配置和管理交换机必须经过的步骤。

2）利⽤Telnet虚拟终端配置Cisco交换机或路由器通过不同的配置模式来区分命令的执⾏权限（级别）。

在不同模式下，允许执⾏的命令不相同。

1）⽤户EXEC模式–该模式的权限最低，只能执⾏⼀组有限的命令，这些命令主要是查看系统信息的命令Show)、⽹络诊断调试命令（如ping.traceroute等）、终端登录( Telnet)以及进⼊特权模式的命令(enable)等。

–此时的命令⾏提⽰符为“>”，例如“Switch>”。

2）特权EXEC模式–⽤户EXEC模式下，执⾏enable命令，将进⼊到特权EXEC模式。

进⼈该模式后，就能执⾏IOS提供的所有命令。

实验一交换机的基本操作和配置一．实验目的1．理解交换机的工作原理和方法2．了解交换机的物理连接方法和基本参数的配置方法二．实验内容1.掌握PC与交换机之间的连接方式2.交换机的基本配置方法3.PC与交换机之间连通性的测试方法三．实验器材及环境1．Window操作系统PC机一台2．HW-RouteSim模拟器四．实验理论基础交换机与集线器从外形上看非常相似，但两者在工作原理上完全不同，其中集线器工作于物理层，各端口共享总线。

利用集线器连接的网络从物理拓扑上看属于星型网络，但在工作原理上属于总线型网络。

为此，集线器基本上不需要任何配置就可以直接使用，而交换机需要进行相关的配置才能够发挥其应有的作用。

交换机命令模式1．用户模式：提示符>，登录交换机时进入该模式，在这个模式下只能查看部分交换机的信息，但不能修改信息。

2．特权模式：提示符＃，该模式下可以使用交换机支持的所有命令，包括配置、管理和调试。

3．全局配置模式：提示符（config）＃，可以配置交换机的一些全局参数，如：主机名、功能命令等。

4．接口配置模式：提示符（config－if）＃，对交换机的接口进行配置，如某个接口属于哪个VLAN。

5．VLAN数据库配置模式：提示符（vlan）#，在交换机上创建VLAN 6．线路配置模式：提示符（config－line）＃，对远程登录的会话进行配置。

五．实验步骤1．建立PC与交换机的物理连接（1）启动RouteSim程序（2）在工作台上添加交换机和PC，并建立连接。

如图：2.设置计算机与交换机IP地址（1）双击HotA，输入用户名和口令，键入“？”可以求得帮助。

PCAlogin：rootPaword：linu某设置IP：[root#PCAroot]#ifconfigeth010.65.1.1netmak255.255.0.0设置网关：[root#PCAroot]#routeadddefaultgw10.65.1.9（2）双击HotB，输入用户名和口令。

实验交换机的基本配置2、远程配置方式Telnet方式Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP／IP网络。

Windows 95／98及其以后的Windows系统、UNIX／Linux等系统中都内置有Telnet客户端程序，我们就可以用它来实现与远程交换机的通信。

在使用Telnet连接至交换机前，应当确认已经做好以下准备工作：·在用于管理的计算机中安装有TCP／IP协议，并配置好了IP地址信息。

·在被管理的交换机上已经配置好IP地址信息。

如果尚未配置IP地址信息，则必须通过Console端口进行设置。

·在被管理的交换机上建立了具有管理权限的用户帐户。

如果没有建立新的帐户，则Cisco交换机默认的管理员帐户为”Admin“。

连接交换机a.先启动交换机，等待OK灯不闪烁；b.点击“开始”——“运行”——输入“cmd”——输入“telnet 192.168.10*.10”，连接到不同的交换机上。

c.所需密码均为“cisco”。

在此步骤中思考以下问题：1、交换机的型号是什么？2、交换机的以太网地址是什么？3、交换机上有些什么样的端口？交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。

对于几种配置模式的学习，需要不断的使用才可掌握。

几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。

提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。

交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。

2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。

3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。

4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。

一般来说，常见的默认用户名是admin，密码可以是admin或空白。

5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。

输入VLAN的ID和名称，然后保存设置。

重复此步骤可以创建多个VLAN。

6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。

可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。

7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。

常见的端口模式有access（普通接入模式）和trunk（干道模式）。

选择相应的模式后保存设置。

8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。

可以设置最大允许连接的MAC地址数量、报警策略等。

9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。

可以根据需要对端口的速率进行限制。

10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。

有些交换机还需要重启才能使新配置生效。

11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。

可以通过ping命令或其他网络工具来测试不同设备之间的连通性。

12.备份配置：完成配置后，建议备份交换机的配置文件。

这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。

交换机基本配置命令实验报告实验题目：交换机基本配置命令实验报告实验目标：1. 了解交换机的基本配置命令。

2. 掌握交换机配置IP地址、VLAN、端口速率和双工模式等基本配置。

实验步骤：1. 进入交换机的命令行界面。

2. 配置交换机的基本参数，包括主机名、密码和登录方式。

3. 配置交换机的IP地址和子网掩码。

4. 配置交换机的VLAN。

5. 配置交换机的端口速率和双工模式。

6. 保存配置并退出。

实验工具和材料：1. 一台交换机。

2. 一台电脑。

实验过程：1. 将电脑与交换机通过网线连接。

2. 打开电脑的终端仿真软件，如SecureCRT或PuTTY。

3. 输入交换机的IP地址和登录方式，点击连接。

4. 输入用户名和密码登录交换机的命令行界面。

实验结果：1. 配置交换机的基本参数：a. 配置交换机的主机名：config t -> hostname Switch1b. 配置登录方式：config t -> line console 0 -> loginc. 配置密码：config t -> enable secret 密码 -> line vty 0 15 -> password 密码d. 保存配置：write memory2. 配置交换机的IP地址和子网掩码：a. 进入接口配置模式：config t -> interface vlan 1b. 配置IP地址和子网掩码：ip address 192.168.0.1 255.255.255.0c. 打开接口：no shutdownd. 保存配置：write memory3. 配置交换机的VLAN：a. 进入VLAN配置模式：config t -> vlan 10b. 配置VLAN名称：name VLAN10c. 将接口添加到VLAN：interface fastethernet 0/1 -> switchport mode access -> switchport access vlan 10d. 保存配置：write memory4. 配置交换机的端口速率和双工模式：a. 进入接口配置模式：config t -> interface fastethernet 0/1b. 配置速率：speed 100c. 配置双工模式：duplex fulld. 保存配置：write memory5. 保存配置并退出：a. 保存配置：write memoryb. 退出命令行界面：exitc. 断开与交换机的连接。

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。

（2）查看交换机的版本信息、硬件信息等。

（3）进入特权模式，进行高级配置。

（4）退出特权模式，返回用户模式。

2. 交换机的基本配置（1）配置交换机的主机名。

（2）配置交换机的登录信息，包括用户名和密码。

（3）配置交换机的VLAN信息。

（4）配置交换机的端口信息，包括端口描述、VLAN分配等。

3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。

（2）配置交换机的SSH功能，提高远程登录的安全性。

（3）配置交换机的Telnet功能，允许远程登录。

五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。

2. 交换机的基本配置（1）配置交换机的主机名。

实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。

（2）配置交换机的登录信息。

实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。

（3）配置交换机的VLAN信息。

实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。

（4）配置交换机的端口信息。

实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。

3. 交换机的安全配置（1）配置交换机的ACL。

实验结果显示，交换机成功配置了ACL，并验证了访问权限。

（2）配置交换机的SSH功能。

实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。

实训案例5——交换机配置与管理【项目目标】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及使用命令进行基本的交换机配置管理功能。

【项目背景】你是某公司新入职的网络管理员，公司要求你熟悉网络产品，公司采用全系列思科网络产品，首先要求你认识交换机，投入使用前要进行初始化配置，以及使用一些基本命令进行设备管理。

【方案设计】1.总体设计认识交换机的软硬件系统，掌握交换机的命令行操作技巧，掌握交换机端口的常用配置参数，以及如何使用一些基本命令进行配置。

2.任务分解任务1：交换机命令行各种操作模式及切换。

任务2：交换机命令行界面基本功能。

任务3：全局配置模式基本功能。

任务4：端口配置模式基本功能。

任务5：查看交换机的系统和配置信息。

任务6：保存与删除交换机配置信息。

3.知识准备（1）命令行操作模式交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、子模式等几种。

具体模式说明如表5-1所示。

➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。

用户模式提示符为switch> ➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。

特权模式提示符为switch#➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局参数（如主机名、登录信息等）。

在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。

全局模式提示符为switch(config)#➢端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。

端口模式提示符为switch(config-if)#表5-1命令行操作模式如图5-1所示。

图5-1 拓扑结构图5.设备说明SwitchA为思科C2950-24，PC通过Console控制线与交换机相连，PC1通过直通线与交换机相连。
