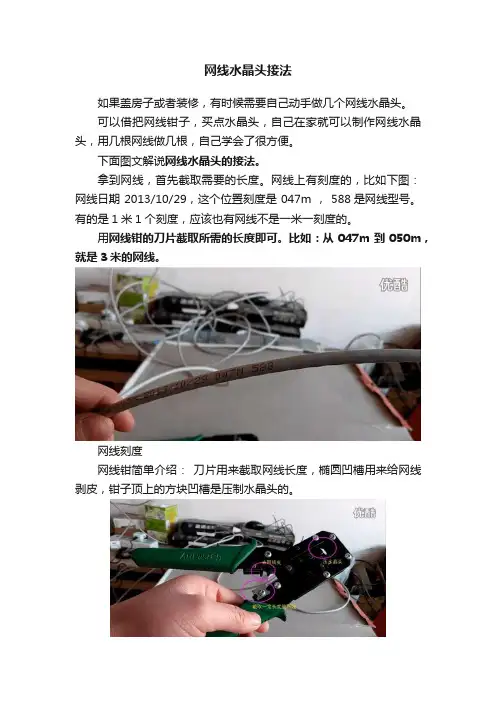

网线水晶头接法如果盖房子或者装修，有时候需要自己动手做几个网线水晶头。

可以借把网线钳子，买点水晶头，自己在家就可以制作网线水晶头，用几根网线做几根，自己学会了很方便。

下面图文解说网线水晶头的接法。

拿到网线，首先截取需要的长度。

网线上有刻度的，比如下图：网线日期 2013/10/29，这个位置刻度是 047m ， 588是网线型号。

有的是1米1个刻度，应该也有网线不是一米一刻度的。

用网线钳的刀片截取所需的长度即可。

比如：从047m到050m，就是3米的网线。

网线刻度网线钳简单介绍：刀片用来截取网线长度，椭圆凹槽用来给网线剥皮，钳子顶上的方块凹槽是压制水晶头的。

网线钳先截取合适长度的网线后，就开始准备压水晶头了。

网线两头都剥皮2-3cm，露出里面的8色线。

网线剥皮，2-3cm网线剥皮常用的水晶头接法是 568B接法。

先把8色线大致排序：橙，绿，蓝，棕。

本来是2个2个缠绕在一起的。

缠在一起的2个线其中一个纯色，一个白色略带颜色。

橙绿蓝棕然后，将缠绕的线都捋顺，继续细节排序，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

网线8色排序将排好顺序的网线捋顺，截平整。

准备压水晶头用。

网线截平整将水晶头有金属片的这面朝上，将网线顺着水晶头的8个槽送进去，注意网线不能弓起来，要插到底端。

从而在水晶头底部能看到8个金属点，而且颜色还是对的顺序。

水晶头金属片朝上送网线进水晶头确认网线插到水晶头底端下面开始压水晶头，水晶头放进去网线钳，右手挤压网线钳，将两个手柄压到底就可以了。

压水晶头一样的方法，再把网线的另一头做好水晶头。

最后就是测量网线通不通了。

将网线两头插进网线测试仪。

打开测试仪开关，观测指示灯是否1-8依次点亮，点亮就说明网线通了，可以使用了。

如果没有网线测试仪也没关系，直接将网线用于电脑上试试电脑连不连得上网就行了。

网线测试仪1-8依次亮起，网线通有机会的话，不妨试试，看看自己能不能做好网线水晶头。

相关文章：电脑主板线怎么接?台式电脑怎么安装独立显卡?无线网wifi密码怎么改?。

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。

[共同点：蓝棕（两色系）均在后，白在前，4、6交替。

]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。

比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。

注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。

然后用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。

水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

至此，这个 RJ-45 头就压接好了。

按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。

2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。

有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。

其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。

310Base—T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。

3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。

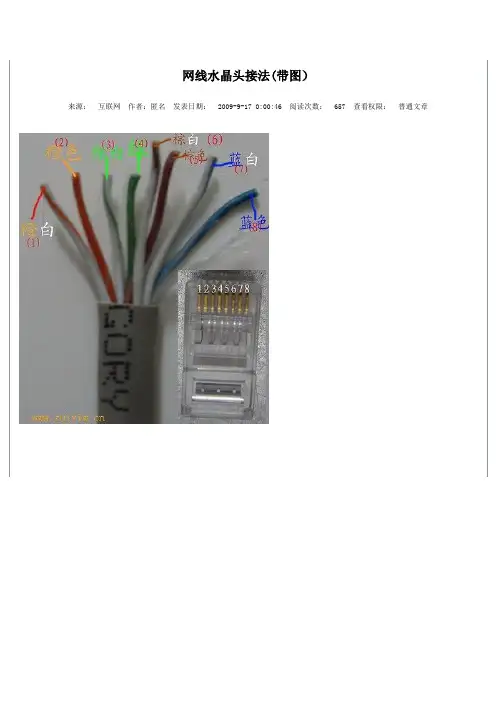

网线水晶头接法(带图）来源：互联网作者：匿名发表日期： 2009-9-17 0:00:46 阅读次数： 657 查看权限：普通文章普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8RJ45网线水晶头接法[图解]2008年08月10日星期日 13:10各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）_____________________________________________________________________________________准备工作：1.压线钳一把，市场价20左右。

6类线⽔晶头做法六类⽹线⽔晶头接法6类线接法图解教程⽹线有两种做法，⼀种是交叉线，⼀种是平⾏线。

交叉线的做法是：⼀头采⽤568A标准，⼀头采⽤568B标准平⾏线的做法是：两头同为568A标准或568B标准，（⼀般⽤到的都是568B平⾏线的做法） 568A标准：绿⽩，绿，橙⽩，蓝，蓝⽩，橙，棕⽩，棕 568B标准：橙⽩，橙，绿⽩，蓝，蓝⽩，绿，棕⽩，棕你可以注意下，两种做法的差别就是橙⾊和绿⾊对换⽽已。

如果连接的双⽅地位不对等的，则使⽤平⾏线，例如电脑连接到路由器或交换机。

如果连接的两台设备是对等的，则使⽤交叉线，例如电脑连接到电脑。

篇⼀ : 6类线⽔晶头做法 6类线接法图解6类线⽔晶头做法 6类线接法图解做⼀条3⽶的⽹线，直接根据⽹线上标明的数值，选取3⽶即可了，⼀般6类⽹线都带⽶数。

1、使⽤⼯具取下1厘⽶左右的外⽪，⽤于拉出内部的铜线。

2、将两端的外⽪向后⽤⼒推，铜线和⼗字架⼀起向外拉，⼀拉⼀推即可将⽹线拔出来了，预留1厘⽶，⾄少要拉出来3-5厘⽶，然后像这样固定住外⽪，因为铜线很硬，所以固定好后，外⽪就没法复原了。

3、⽤钳⼦剪掉⼗字⾻架部分，然后开始理线序：橙⽩、橙、绿⽩、蓝、蓝⽩、绿、棕⽩、棕4、也就是这样，理线的时候⽤⼒将线拉直，⼿法是⽤拇指指甲配合⾷指将线刮直，这时候线末端是弯的，然后双⼿⼀起⽤⼒，将线拉直压紧，这1步需要多多练习，⼀般做⼗多个头⼦即可熟练掌握了。

5、达到这个效果后，⽤钳⼦，剪掉最上部弯曲的部分，只留下根部5-10毫⽶即可了。

上图留得稍微有⼀些长，另外⼀头我留得⽐较短，做出来效果就好很多。

6、6类⽔晶头是两部分，1个是固定线序的辅助头，另1个就是⽔晶头部分了。

7、套上辅助头的效果，这时候注意⼀定要检查线序，决定成败的关键就在此时8、然后套上⽔晶头外部，注意检查辅助头和线是否顶到最⾥⾯了，如果上⾯安装辅助头后部的余线剩余太多，超过了10毫⽶就会导致辅助头顶不到最⾥⾯，导致压线失败。

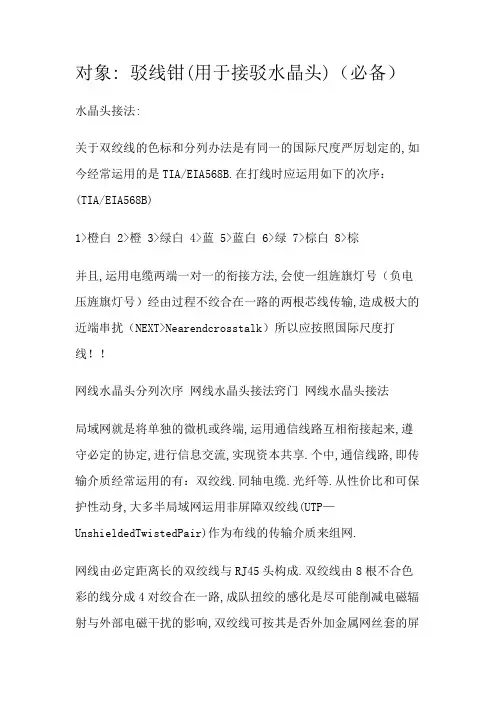

对象: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和分列办法是有同一的国际尺度严厉划定的,如今经常运用的是TIA/EIA568B.在打线时应运用如下的次序：(TIA/EIA568B)1>橙白 2>橙 3>绿白 4>蓝 5>蓝白 6>绿 7>棕白 8>棕并且,运用电缆两端一对一的衔接方法,会使一组旌旗灯号（负电压旌旗灯号）经由过程不绞合在一路的两根芯线传输,造成极大的近端串扰（NEXT>Nearendcrosstalk）所以应按照国际尺度打线！！网线水晶头分列次序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,运用通信线路互相衔接起来,遵守必定的协定,进行信息交流,实现资本共享.个中,通信线路,即传输介质经常运用的有：双绞线.同轴电缆.光纤等.从性价比和可保护性动身,大多半局域网运用非屏障双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网.网线由必定距离长的双绞线与RJ45头构成.双绞线由8根不合色彩的线分成4对绞合在一路,成队扭绞的感化是尽可能削减电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏障层而区分为屏障双绞线（STP）和非屏障双绞线（UTP）.在EIA/TIA568A尺度中,将双绞线按电气特征区分有：三类.四类.五类线.收集中最经常运用的是三类线和五类线,今朝已有六类以上线.第三类双绞线在LAN中经常运用作为10Mbps以太网的数据与话音传输,相符IEEE802.310BaseT的尺度.第五类双绞线今朝占领最大的LAN市场,最高速度可达100Mbps,相符IEEE802.3100BaseT 的尺度.做好的网线要将RJ45水晶头接入网卡或HUB等收集装备的RJ45插座内.响应地RJ45插头座也区分为三类或五类电气特征.RJ45水晶头由金属片和塑料构成,特殊须要留意的是引脚序号,当金属单方面临我们的时刻从左至右引脚序号是18,这序号做收集联线时异常重要,不克不及搞错.双绞线的最大传输距离为100米.EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.在全部收集布线中运用一种布线方法,但两端都有RJ45plug的收集联线无论是采取端接方法A,照样端接方法B,在收集中都是通用的.双绞线的次序与RJ45头的引脚序号对应.10M以太网的网线运用1,2,3,6编号的芯线传递数据,100M以太网的网线运用4,5,7,8编号的芯线传递数据.为何如今都采取4对(8芯线)的双绞线呢？这主如果为顺应更多的运用规模,在不变换基本举措措施的前提下,就可知足林林总总的用户装备的接线请求.例如,我们可同时用个中一对绞线来实现语音通信.100BASET4RJ45对双绞线的划定如下：1.2用于发送,3.6用于吸收,4.5,7.8是双向线.1.2线必须是双绞,3.6双绞,4.5双绞,7.8双绞.下面介绍几种运用情况下双绞线的制造办法.MDI暗示此口是级连口,而MDIX时暗示此口是通俗口.1)PC等收集装备衔接到HUB时,用的网线为纵贯线,双绞线的两端连线要一一对应,此时,HUB为MDIX口,PC为MDI口.10Mbps网线只要双绞线两端一一对应即可,不必斟酌不合色彩的线的排序,而假如运用100M速度相连的话,则必须严厉按照EIA/TIA568A或568B布线尺度制造.2)在进行间HUB级连时,应把级连口掌握开关放在MDI（Uplink）上,同时用纵贯线相连.假如HUB没有专用级连口,或者无法运用级连口,必须运用MDIX口级连,这时,我们可用交叉线来达到目标,这里的交叉线,等于在做网线时,用一端RJ45plug的1脚接到另一端RJ45plug的3脚;再用一端RJ45plug的2脚接到另一端RJ45plug 的6脚.可按如下色谱制造：A端：橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B端：绿白,绿,橙白,蓝,蓝白,橙,棕白,棕.同时,我们也应当知道,级连HUB间的网线长度不该超出100米,HUB的级连不该超出4级.因交叉线较罕用到,故应做特殊标识表记标帜,以免日后误作纵贯线用,造成线路故障.别的交叉网线也可用在两台微机直连.最后须对线路进行通断测试,用RJ45测线仪测试时,4个绿灯都应依次闪耀.软件调试最经常运用的办法,就是用Windows95.Windows98自带的Ping敕令.假如工作站得到办事器的响应则标明线路正常和收集协定装配正常,而这是收集运用软件能正常工作的基本.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞收集线接法详解一向以来很多人（包含作者）都以为10BaseT10M收集运用了网线中8条旌旗灯号线之4条,而100BaseT100M则运用了全体8条旌旗灯号线（要不怎么那么快呢？）.可是作者前不久在运用一条按所谓10M直衔接法（1与3.2与6交流,其余四线接外壳屏障）接出的网线时,不测埠发明收集正以100M高速传输,百思不得其解,于是上彀查阅了大量材料,加上好几台机试验验证,终于发明了事实本相,那就是,100M的双绞线与10M的尺度接法完满是一样！惋惜国内站点的意见（代表大多半人的意见）根本与作者老不雅点一致,或者是虽有说起,但也是讲得语焉不详,没有深究,所以笔者以为有撰写本文之须要.双绞线接头(RJ45)针脚号码界说网线水晶头分列次序网线水晶头接法窍门网线水晶头接法10M双绞线接头的尺度接法线材请求CAT3(3类线).100M双绞线接头的尺度接法线材请求CAT5(5类线),接头接法与10M完整兼容.1000M双绞线接头的尺度接法线材请求CAT5e(5类加强线,俗称超五类),接头接法与10M/100M 完整兼容.1000BaseT双向地运用了RJ45接头中全体旌旗灯号线.线材用5类线固然也能工作,但是推举运用5类加强线.各类双绞线的尺度接法总结分解上述10M.100M.1000M各类尺度,可以发明尽管各尺度对线对功效界说稍有不合,但是最终接头的接法都是同一的,如下图所示：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞线的尺度接法的由来网线水晶头分列次序网线水晶头接法窍门网线水晶头接法如图三所示,双绞线的尺度接法不是随意硬性划定出来的,而是为了尽量保持线缆接头之计划的对称性而作出,如许一来除了就可以使接头内线缆互相的干扰互相抵消而降到最低,同时也使外界干扰的差分旌旗灯号值尽量能相等以便抗干扰电路作相减运算来清除之.所以说我们日常平凡制造收集线时,假如不按尺度制造,固然有时线路也能接通,但是线路内部各线对之间的干扰不克不及有效清除,从而使旌旗灯号传送出错率增长,最终导致收集机能降低.事实上我们本文所用的网线接法是EIA/TIA568B尺度,还有一个EIA/TIA568A的尺度,它只不过是将图中的橙线对与绿线对交流了一下地位（也就是绿白1,绿2,橙白3,兰4,兰白5,橙6,棕白7,棕8）,线缆接头之计划仍然是对称的.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法比对上图与尺度接法图,可以发明二者其实只是交流了绿线对与橙线对,仔细的人会发明它刚好就是EIA/TIA568A尺度,所以说,直连双绞线的制造的尺度接法,就是一头按EIA/TIA568A,另一头按EIA/TIA568B接法接线就行了.两端都相符国际尺度,这就是按尺度做线的利益.3类.5类.超5类线有什么不合起首说说,为什么要用双绞线而不是平行线呢?平行线不是更轻易临盆吗？这是因为收集线上经由过程的是>10MHz的高频旌旗灯号,这时导线之间的绝缘线相当于一个介电板,它与导线所形成的电容对高频旌旗灯号起旁路衰减感化（旌旗灯号相位被滞后）,因为旌旗灯号频率之高而变得不成疏忽,所以平行线传递高频收集旌旗灯号是不成的.但是假如我们将该平行线对双绞,就会在线对形成电容的同时形成一个串联的电感,草图如下：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法由电子电路常识可知,电感的感化刚好与电容相反,它使旌旗灯号相位超前,只要调剂电线的绕度,使线对形成的电感与电容就可以或许刚好抵消,并且跟着线对长度的增长二者的感化均一致程度的增长,幻想情况下旌旗灯号就可以无衰减的在双绞线对上传输了.由此我们就可以知道,市情上3类.5类.超5类线固然从外不雅上看根本相似,其内部肯定有以下几方面差别：一是旌旗灯号线的绝缘材料不合,线越好,它的介电常数就应当越小,从而使形成的电容越小,二是线对的绕度可能不合（依据绝缘材料介电常数肯定）.还有一点就是越软的线品德越好,这有二方面的原因,一是标明该线的导线含铜量很高（因为纯铜很软）,它的直流损耗就会很小,另一面标明该导线可能是多股线而不是单股线,因为多股线对高频旌旗灯号传递才能强一些.这与别的一种物理现象有关（仿佛叫集肤效应）.HUB上的级连口的妙用平日HUB上都邑留一个口用于HUB之间的级连,也就是将很多HUB 连在一升引,为了在不级连时充分运用硬件资本,该接口一般与其旁边一个通俗网卡接口是相通的（图五）.别的一种情况是设置一个拨动开关用来转变最后一个网口的功效（图六）,那么作为级连用的网口到底有什么不合呢？网线水晶头分列次序网线水晶头接法窍门网线水晶头接法事实上异常简略,级连的网口就是一个尺度的双机直衔接口,也就是1与3.2与6交叉,想不到吧.那么我们知道这个事实,就可以：1.图五情况时,在HUB没电的时刻也可以用二条通俗网线衔接二台电脑,只需将一条网线插在级连口,另一个接它旁边的接口就行.2.对没有级连口的HUB,我们可以经由过程一条双机直连线将它与此外HUB级连起来（各插随意率性一个通俗网口即可）.3.将双机直连线拔出HUB之级连口,可以象通俗网线一样插其它HUB网口一样连网（1与3.2与6交叉二次,又变归去了嘛）,如许你出门只需带一条双机直连线即可,直连与插HUB二不误,上门办事人员特有效.留意：因为本身只是先转载同伙的材料,还没有亲自体验过,所以有人说,在EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.所以有可能排序有错,应把它们更换就对了.。

网线做法一．水晶头的顺序将水晶头有塑料弹片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚。

二．布线标准目前,最常使用的布线标准有两个,即T568A标准和T568B标准。

在网络施工中，建议使用T568B标准。

T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

实际上在10M 100M网络中，仅仅使用1、2及3、6 这四根线。

两边使用同样标准的线称为直通线，两边使用不同样标准的线称为级联线。

直通线，两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

级联线，一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

PC-PC:级联线 PC-HUB:直通线HUB普通口-HUB普通口:级联线 HUB级连口-HUB级连口：级联线 HUB普通口-HUB级连口：直通线三、制作步骤如下：步骤 1：将双绞线的外皮除去2－3厘米。

交达在线 步骤2：剥线完成后的双绞线电缆如右图所示。

交达在线 步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝交达在线 交达在线 步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

交达在线 左一：橙左二：绿左三：蓝左四：棕交达在线 步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

交达在线 需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

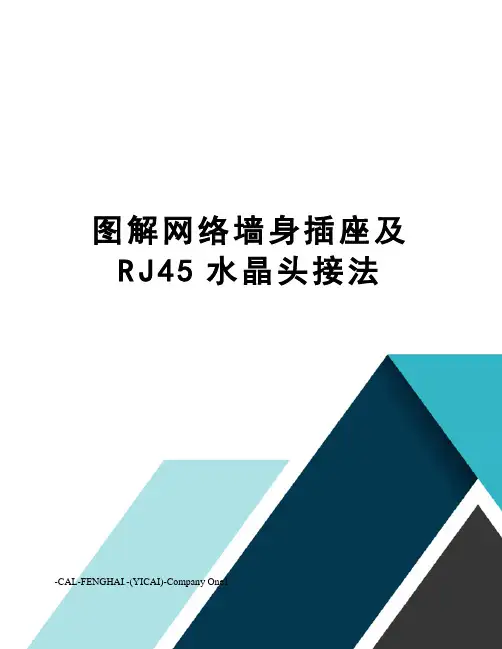

图解网络墙身插座及R J45水晶头接法-CAL-FENGHAI.-(YICAI)-Company One1图解网络墙身插座及RJ45水晶头接法墙壁网线插座接法（图解）EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

?A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法：请看下面这个示意图~?答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。

这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。

单单一个模块的(空白的，生产商也太简便了一点吧)。

我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。

哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。

露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。

网线水晶头接法网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678，下面是TIA/EIA 568B和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B：1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A：1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号一一对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线：网线两端水晶头做法相同，都是TIA/EIA-568B标准，或都是TIA/EIA-568A 标准。

用于：PC网卡到HUB普通口，HUB普通口到HUB级联口。

一般用途用直通线就可全部完成。

交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准，一端TIA/EIA-568A 标准。

用于：PC网卡到PC网卡，HUB普通口到HUB普通口。

如何判断用直通线或交叉线：设备口相同：交叉线，设备口不同：直通线。

双绞线的最大传输距离为100m。

網線水晶頭怎麼接？網線選購和製作圖文教程網線製作選好網線一般都會讓老闆或者夥計給做好。

不過買一兩根網線讓別人做還好說，買的網線多了就麻煩了。

其實做網線並不麻煩，為了節省開支、鍛煉自己的動手能力，我們也不妨一起來學學到底該怎麼製作網線。

要製作網線，我們需要準備的器具主要有壓線鉗和測試儀。

壓線鉗可以用來剝外皮，剝離外皮的長度應大於安裝水晶頭用的1.5cm，我們一般建議剝離3到4cm。

等網線處理好了，再修剪。

準備製作現在將4對線芯分別解開、理順、扯直，然後按照規定的線序排列整齊。

雙絞線芯有兩種排列標準：EIA/TIA568A（默認排序）以及EIA/TIA568B（交互排序）。

而雙絞線分為直通和交叉兩種，直通指兩端都是EIA/TIA568A或EIA/TIA568B，而交叉指一端EIA/TIA568A、另一端EIA/TIA568B。

在網路設備沒有加入自動翻轉功能之前，該做直通線還是交叉線有嚴格的規矩。

現在除了機器連機器用交叉線之外，一般都用兩端都按EIA/TIA568B纏繞的直通線。

從水晶頭底部看過去，EIA/TIA568A標準雙絞線芯的排列方式是：白綠、綠、白橙、藍、白藍、橙、白棕、棕。

EIA/TIA568B標準雙絞線芯的排列方式是：白橙、橙、白綠、藍、白藍、綠、白棕、棕。

展開雙絞線之後默認得到的排列就是EIA/TIA568A標準，而將1和3、2和6兩對線對調得到的排列就是EIA/TIA568B標準。

兩種接線標準裁剪之後，大家應該儘量把線芯按緊，並且應該避免移動或者彎曲網線。

接下來我們可以用壓線鉗的剪線刀口把線芯頂部裁剪整齊，現在就只需要為安裝水晶頭保留1.5cm了。

裁剪好的網線下一步是將網線插入水晶頭。

要將水晶頭有塑膠彈簧的一面向下，有針腳的一方向上，使有針腳的一端遠離自己，有方型孔的一端對著自己。

這樣一來，最左邊的就是第1腳，最右邊的就是第8腳。

插入的時候需要緩緩用力把8條線芯同時沿水晶頭內的8個線槽插入，一直插到線槽頂端。
