网线接法图解包括水晶头和插座

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

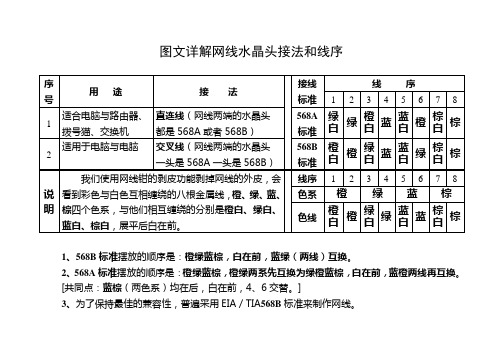

图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。

[共同点：蓝棕（两色系）均在后，白在前，4、6交替。

]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

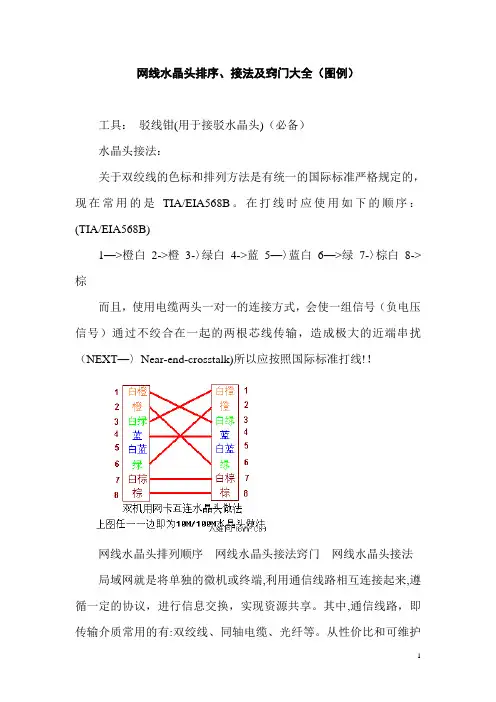

网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。

其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。

310Base-T的标准。

第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。

3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。

比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。

注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。

然后用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。

水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

至此，这个 RJ-45 头就压接好了。

按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。

2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。

有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

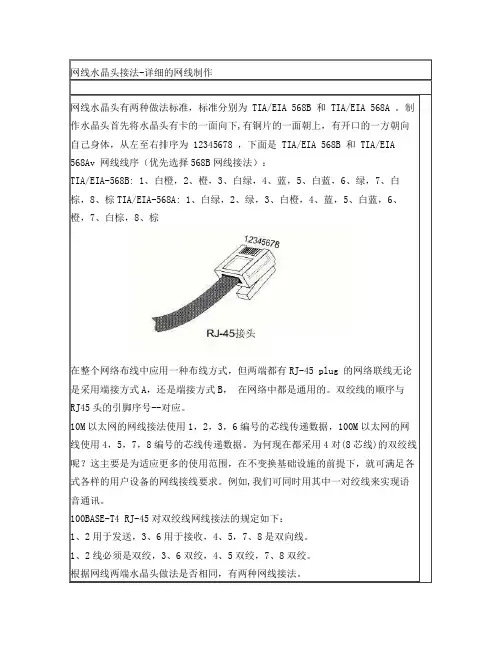

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。

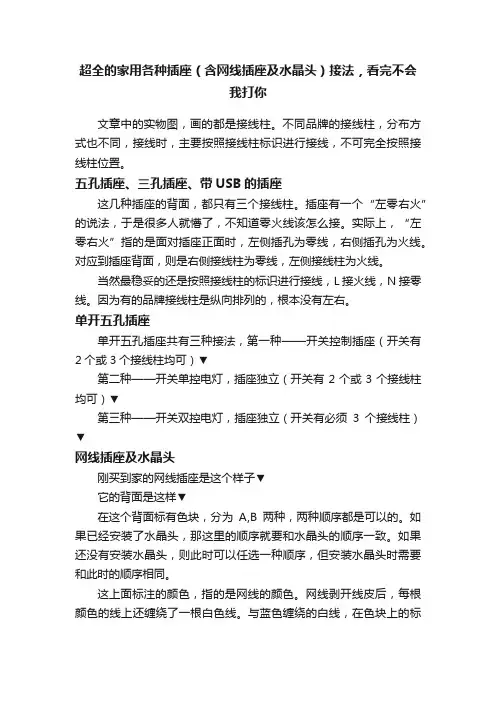

超全的家用各种插座（含网线插座及水晶头）接法，看完不会我打你文章中的实物图，画的都是接线柱。

不同品牌的接线柱，分布方式也不同，接线时，主要按照接线柱标识进行接线，不可完全按照接线柱位置。

五孔插座、三孔插座、带USB的插座这几种插座的背面，都只有三个接线柱。

插座有一个“左零右火”的说法，于是很多人就懵了，不知道零火线该怎么接。

实际上，“左零右火”指的是面对插座正面时，左侧插孔为零线，右侧插孔为火线。

对应到插座背面，则是右侧接线柱为零线，左侧接线柱为火线。

当然最稳妥的还是按照接线柱的标识进行接线，L接火线，N接零线。

因为有的品牌接线柱是纵向排列的，根本没有左右。

单开五孔插座单开五孔插座共有三种接法，第一种——开关控制插座（开关有2个或3个接线柱均可）▼第二种——开关单控电灯，插座独立（开关有2个或3个接线柱均可）▼第三种——开关双控电灯，插座独立（开关有必须3个接线柱）▼网线插座及水晶头刚买到家的网线插座是这个样子▼它的背面是这样▼在这个背面标有色块，分为A,B两种，两种顺序都是可以的。

如果已经安装了水晶头，那这里的顺序就要和水晶头的顺序一致。

如果还没有安装水晶头，则此时可以任选一种顺序，但安装水晶头时需要和此时的顺序相同。

这上面标注的颜色，指的是网线的颜色。

网线剥开线皮后，每根颜色的线上还缠绕了一根白色线。

与蓝色缠绕的白线，在色块上的标注为“蓝白”，与绿色缠绕的白线，标注为“绿白”……之后按照色块，把对应颜色的线卡在金属夹上▼剪去多余的线，扣上保护壳即可▼之后使用网线钳接上水晶头，线序要与之前网线插座上的相同。

数线序时，要把水晶头能看到金属的那一面面对自己，插入端朝上，从左往右数▼网线钳在使用时，需要先将网线插入水晶头，然后放到网线钳上压制即可▼三个开关控制一个电灯（补充昨天发的最全的家用电灯开关接法，不信看完你还不会接）超过两个开关控制同一个电灯，需要在两端使用双控开关，中间使用中途开关。

如果还想再多几个开关，只要在中间增加中途开关数量即可。

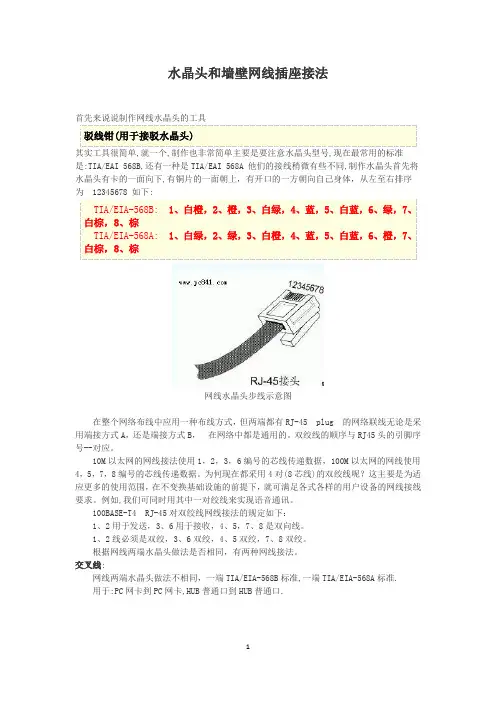

水晶头和墙壁网线插座接法首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准 是:TIA/EAI 568B,还有一种是 TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将 水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序 为 12345678 如下:TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、 白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、 白棕，8、棕网线水晶头步线示意图 在整个网络布线中应用一种布线方式， 但两端都有 RJ-45 plug 的网络联线无论是采用 端接方式 A，还是端接方式 B， 在网络中都是通用的。

双绞线的顺序与 RJ45 头的引脚序号 --对应。

10M 以太网的网线接法使用 1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用 4，5，7，8 编号的芯线传递数据。

为何现在都采用 4 对(8 芯线)的双绞线呢？这主要是为适 应更多的使用范围， 在不变换基础设施的前提下， 就可满足各式各样的用户设备的网线接线 要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45 对双绞线网线接法的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。

1、2 线必须是双绞，3、6 双绞，4、5 双绞，7、8 双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

交叉线: 网线两端水晶头做法不相同，一端 TIA/EIA-568B 标准,一端 TIA/EIA-568A 标准. 用于:PC 网卡到 PC 网卡,HUB 普通口到 HUB 普通口.1交叉线: 如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线. 双绞线的最大传输距离为 100m。

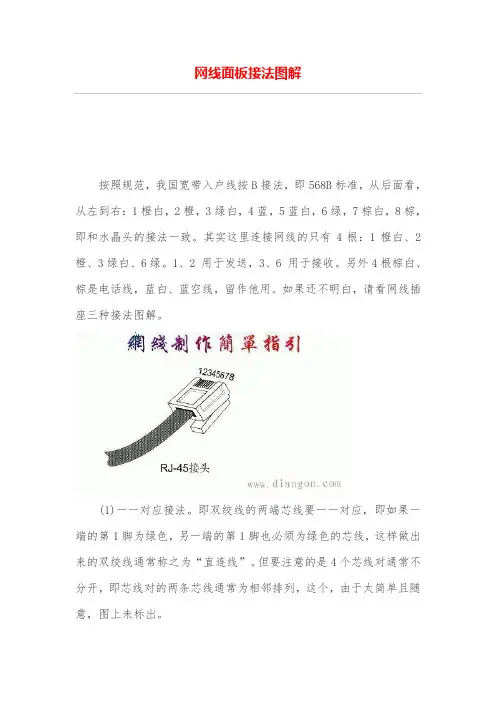

网线面板接法图解按照规范，我国宽带入户线按B接法，即568B标准，从后面看，从左到右：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕，即和水晶头的接法一致。

其实这里连接网线的只有4根：1橙白、2橙、3绿白、6绿。

1、2 用于发送，3、6 用于接收。

另外4根棕白、棕是电话线，蓝白、蓝空线，留作他用。

如果还不明白，请看网线插座三种接法图解。

(1)一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

(2)1-3、2-6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线。

例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据!(3)100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的。

具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

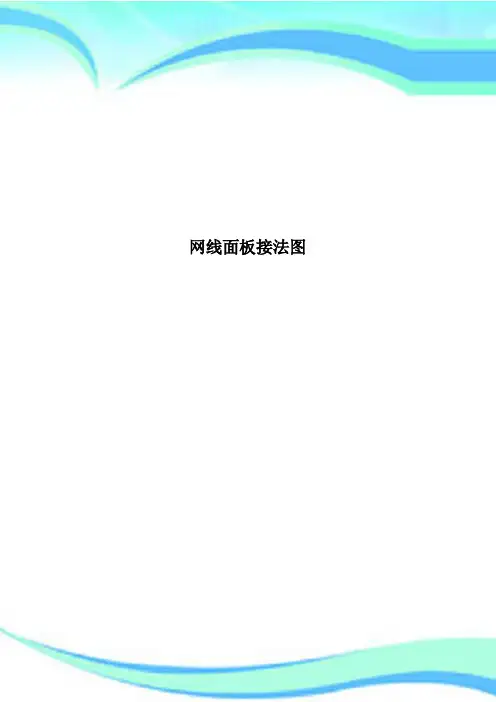

网线面板接法图————————————————————————————————作者：————————————————————————————————日期：网线面板接法图解按照规范，我国宽带入户线按B接法，即568B标准，从后面看，从左到右：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕，即和水晶头的接法一致。

其实这里连接网线的只有4根：1橙白、2橙、3绿白、6绿。

1、2 用于发送，3、6 用于接收。

另外4根棕白、棕是电话线，蓝白、蓝空线，留作他用。

如果还不明白，请看网线插座三种接法图解。

(1)一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

(2)1-3、2-6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线。

例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据!(3)100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的。

具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

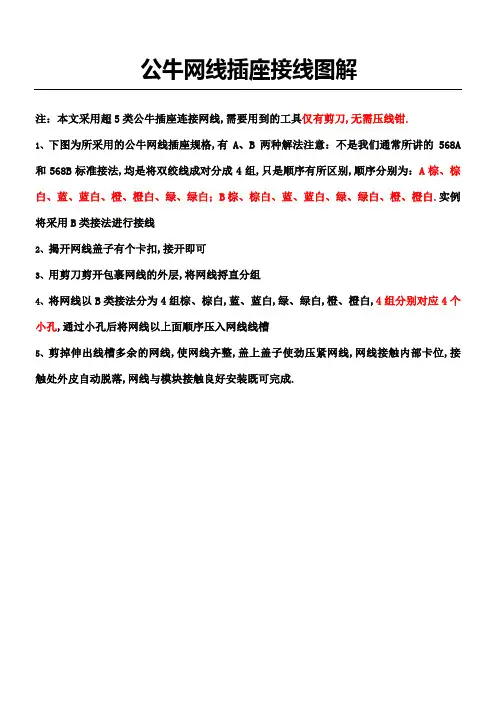

公牛网线插座接线图解
注：本文采用超5类公牛插座连接网线,需要用到的工具仅有剪刀,无需压线钳.
1、下图为所采用的公牛网线插座规格,有A、B两种解法注意：不是我们通常所讲的568A 和568B标准接法,均是将双绞线成对分成4组,只是顺序有所区别,顺序分别为：A棕、棕白、蓝、蓝白、橙、橙白、绿、绿白；B棕、棕白、蓝、蓝白、绿、绿白、橙、橙白.实例将采用B类接法进行接线
2、揭开网线盖子有个卡扣,接开即可
3、用剪刀剪开包裹网线的外层,将网线捋直分组
4、将网线以B类接法分为4组棕、棕白,蓝、蓝白,绿、绿白,橙、橙白,4组分别对应4个小孔,通过小孔后将网线以上面顺序压入网线线槽
5、剪掉伸出线槽多余的网线,使网线齐整,盖上盖子使劲压紧网线,网线接触内部卡位,接触处外皮自动脱落,网线与模块接触良好安装既可完成.。

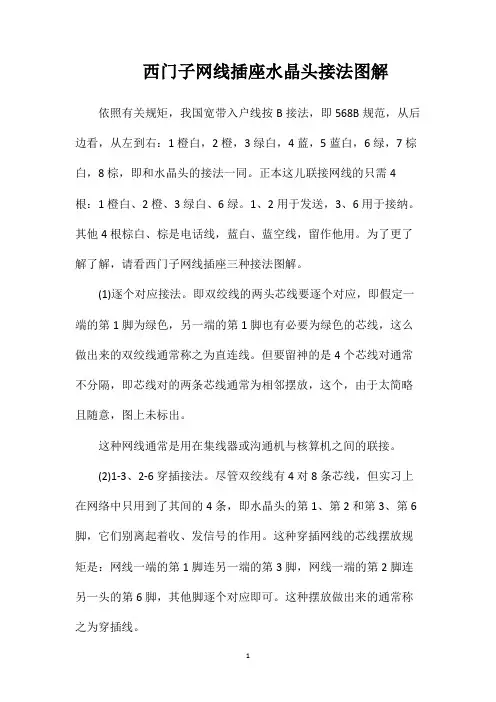

西门子网线插座水晶头接法图解依照有关规矩，我国宽带入户线按B接法，即568B规范，从后边看，从左到右：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕，即和水晶头的接法一同。

正本这儿联接网线的只需4根：1橙白、2橙、3绿白、6绿。

1、2用于发送，3、6用于接纳。

其他4根棕白、棕是电话线，蓝白、蓝空线，留作他用。

为了更了解了解，请看西门子网线插座三种接法图解。

(1)逐个对应接法。

即双绞线的两头芯线要逐个对应，即假定一端的第1脚为绿色，另一端的第1脚也有必要为绿色的芯线，这么做出来的双绞线通常称之为直连线。

但要留神的是4个芯线对通常不分隔，即芯线对的两条芯线通常为相邻摆放，这个，由于太简略且随意，图上未标出。

这种网线通常是用在集线器或沟通机与核算机之间的联接。

(2)1-3、2-6穿插接法。

尽管双绞线有4对8条芯线，但实习上在网络中只用到了其间的4条，即水晶头的第1、第2和第3、第6脚，它们别离起着收、发信号的作用。

这种穿插网线的芯线摆放规矩是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚逐个对应即可。

这种摆放做出来的通常称之为穿插线。

例如，当线的一端从左到右的芯线次第顺次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线次第则应当顺次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线通常用在集线器(沟通机)的级连、效能器与集线器(沟通机)的联接、对等网核算机的直接联接等状况下。

常常用于两台电脑直接互连传送数据!(3)十0M接法。

这是一种最常用的网线制造规矩。

所谓十0M 接法，是指它能满意十0M带宽的通讯速率。

它的接法尽管也是逐个对应，但每一脚的色彩是固定的。

详细是：第1脚一;一;橙白、第2脚一;一;橙色、第3脚一;一;绿白、第4脚一;一;蓝色、第5脚一;一;蓝白、第6脚一;一;绿色、第7脚一;一;棕白、第8脚一;一;棕色，从中可以看出，网线的4对芯线并不全都是相邻摆放，第3脚、第4脚、第5脚和第6脚包含2对芯线，可是次第已失调。

工具: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B 〔适用于电脑与电脑〕568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：电脑和交换机互连，交换机与路由器互连。

如果是电脑和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最正确运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

另外网线的长度最好不要大于100米，因为越长型号衰减越厉害。

电工必备｜电路图开关插座水晶头接线图大全非常值得收藏！灯三控接线图双控灯三联开关接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

双控灯的原理图三联开关接线图很多电工强电做的非常牛，但是弱电就非常的一般，我接触过好几个是不会打水晶头，我也是对他们非常的无语，下面小编就来说说网线水晶头的制作方法：目前水晶头的排线国际标准有四种，我们今天只介绍常用的两种！T568A线序为：白绿绿白橙蓝白蓝橙白棕棕（交叉线使用）T568B线序为：白橙橙白绿蓝白蓝绿白棕棕（常用标准）USOC(8)线序为：白棕绿白橙蓝白蓝橙白绿棕（不常用）USOC(6)线序为：空白绿白橙蓝白蓝橙绿空（不常用）我们平时用的都是直通线，就是两头排线标准是一样的，交叉线在很少时候使用，比如两台电脑相连pc-pc，同性设备用交叉，异性设备用直通线！今天主要介绍T568B线序为：白橙橙白绿蓝白蓝绿白棕棕（常用标准）：工具如下：（一把水晶头压线钳即可）+网线+水晶头拿出网线利用水晶钳剥线刀片切割一圈。

拨开后如图白橙橙白绿蓝白蓝绿白棕棕回开缠绕的网线，更具顺序拉直，切掉多余长度，插入水晶头，注意不要放反了，我遇见过新手很多反着放水晶头！做出来顺序是反着的！做好后在检查一下，皮一定要包进去，网线是否已经抵到水晶头切片，防止某机芯不到位而无法通信的情况！白橙橙白绿蓝白蓝绿白棕棕(平常我们使用的两头都是t568b 标准的直通线)两头一样！一个完美的水晶头就做好了。

网线插座及水晶头接线知识一、网线插座接法1、我们这里所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。

2、现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应3、在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。

在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。

网线插座接线步骤：第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线)将双绞线的外包皮剥去。

露出了四对双绞线。

第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。

按照信息模块上所指示的色标选择我们偏好的线序模式(注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。

第三步：将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

第四步：就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。

第五步：把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。

好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。

但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。

注意!!1、有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。

2、每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。

3、打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。
