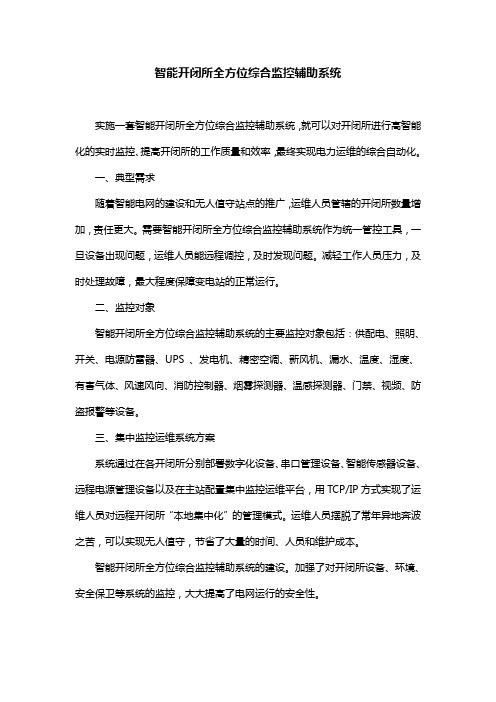

智能开闭所全方位综合监控辅助系统
实施一套智能开闭所全方位综合监控辅助系统，就可以对开闭所进行高智能化的实时监控、提高开闭所的工作质量和效率，最终实现电力运维的综合自动化。

一、典型需求
随着智能电网的建设和无人值守站点的推广，运维人员管辖的开闭所数量增加，责任更大。

需要智能开闭所全方位综合监控辅助系统作为统一管控工具，一旦设备出现问题，运维人员能远程调控，及时发现问题。

减轻工作人员压力，及时处理故障，最大程度保障变电站的正常运行。

二、监控对象
智能开闭所全方位综合监控辅助系统的主要监控对象包括：供配电、照明、开关、电源防雷器、UPS 、发电机、精密空调、新风机、漏水、温度、湿度、有害气体、风速风向、消防控制器、烟雾探测器、温感探测器、门禁、视频、防盗报警等设备。

三、集中监控运维系统方案
系统通过在各开闭所分别部署数字化设备、串口管理设备、智能传感器设备、远程电源管理设备以及在主站配置集中监控运维平台，用TCP/IP方式实现了运维人员对远程开闭所“本地集中化”的管理模式。

运维人员摆脱了常年异地奔波之苦，可以实现无人值守，节省了大量的时间、人员和维护成本。

智能开闭所全方位综合监控辅助系统的建设。

加强了对开闭所设备、环境、安全保卫等系统的监控，大大提高了电网运行的安全性。

变电站〔配电室〕智能辅助监控系统变电站〔配电室〕智能辅助监控系统可比照变配电设备、现场环境、周界安防等情况智能分析监控，判断出异常时会以最快的方式，通知到多位电力值班人员，提供一个快速、详细的信息通知，对电力故障的防范、应急、处理起到一个辅助作用。

一、变电站/配电室智辅系统主要监控内容1、变压器测温：使用测温模块，对变压器接触点进展温度采集，用于变电站。

2、开关柜测温：监测进出的母线、接触点的温度信息，高温异常自动报警。

3、配电柜监测：监测配电柜各项电力参量，分析电力运行状态，找出电力不稳定的情况。

4、温湿度监控：采集各个设备运行环境的温度、湿度，并显示出来。

5、视频监控：实时视频监控图像、画面回放、警报联动抓拍等功能。

6、风机控制：远程启动/关闭，加强通风质量、提高散热能力。

7、气体监测：实时监测六氟化硫、臭氧等类型的气体有无泄漏，以便发出预警。

8、平安监控：接入电子围栏、人体红外感应装置，实现入侵警报。

9、水位监测：安装水位传感器，监测水位上涨情况。

10、水泵控制：与水位传感器联动，一键开/关，进展排水操作。

11、门禁管理：人员管理、权限分配、开门方式、出入记录、远程开门。

12、空调监控：监测送风口、运行模式、电流参数等信息，可与温湿度联动，进展控温、调湿。

13、灯光控制：远程控制变电站、配电室的灯光设备，减少因忘记关灯造成的电力消耗。

14、消防监测：烟雾、明火等火灾信息，增强火灾应急处理效率。

15、漏水监测：铺设感应线，对重点区域进展漏水监测，防止水浸破坏电力系统。

16、加湿器/除湿机：监测其运行状态，支持远程联动，防控高温、潮湿的环境。

17、……二、变电站/配电室辅助监控系统的特点1、双电源、独立组网，断电、断网还能在持续运行。

2、多样化报警模式，警报及时，无错、无遗漏。

3、功能灵活配置，告警上限、下限按需调整，满足不同场景的警报通知要求。

4、设备互相联动，紧急情况可以迅速解决，应急处置效率明显提高。

浅析智能变电站辅助综合监控系统智能变电站辅助综合监控系统高度集成各辅助信息，实现符合标准的横向及纵向的信息交互和发布，统一网络、统一平台、精简设备，避免重复建设，提高设备利用率，提高电网运行可靠性，为电力系统的安全稳定运行和设备有效监管提高技术支撑和技术保证，文章介绍了智能辅助综合监控系统的系统结构、技术原理、监控范围和发展方向。

标签：智能变电站；辅助系统；监控系统1 系统构成智能辅助综合监控系统位于变电站网络信息安全II区。

主要由视频图像监控、暖通环境监测、灯光照明、安全防护与门禁、交直流电源监测、消防火灾告警、SF6有害气体监测、状态监测等子系统组成，系统组成可根据变电站需要监测的信息进行调整。

智能辅助综合监控系统在安全II区内部与子系统进行数据交互，采用各子系统私有协议收集各子系统的辅助信息，采用IEC 61850标准，穿过防火墙安全I区监控主机单向获取部分SCADA信息进行分析和展示，同时对辅助子系统进行联动控制；采用符合各级主站系统要求的网络协议，通过IP网络将辅助系统数据传送给各级主站系统。

智能辅助综合监控系统图（如图1所示）。

2 技术原理2.1 环境监控系统环境量采集单元对环境信息也格式各样，品类众多，制造的众多在于信息精确计量和输出而不在于接口标准化，很难要求其输出标准接口，所以环境量采集单元必须支持多种类型输入/输出接口。

（1）温度传感器一般是由不同材质的导体在某点互相连接在一起，对连接点加热时，在导体不加热的部位就会出现电位差。

（2）温度传感器主要有电阻式、电容式两大类。

湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量温度。

（3）风速传感器是测量空气流速的仪器。

（4）水浸传感器分为接触式水浸探测器和非接触式水浸探测器两种。

（5）六氟化硫/氧探测器主要使用电化学法，包括定位电解式传感器和伽伐尼电池式氧气传感器。

配电房智能辅助监控系统TIP3000配电房智能辅助监控系统一，系统概述TIP3000配电房智能辅助监控系统，是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。

系统对各种监测及报警数据进行分析，实时反映现场设备运行的环境情况、设备本身运行情况，通过联动控制，保证配电房场所的电力设备安全运行。

防止因环境改变、非授权活动、设备状态变化等引起的事故，满足配电房远程运维的可靠管控要求。

为新型现代化配电房的智能化、可视化、自动化、互动化做有效支撑。

二，系统设计1、系统总体架构根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把配电房智能辅助监控系统分为站端设备和软件系统两部分。

说明：可根据客户实际需求进行子系统配置。

2、网络拓扑设计目前，对于配电房智能辅助监控系统通常有以下几种传输方式：已有以太网的配电房：每个配电房东机需求一个RJ45网口和一个IP地址即可。

仅有2M光纤接口：配置一台2M--以太网桥，通过光电转换，提供以太网接口。

没有以太网和光纤的配电房：能够挑选如下两种体式格局：就近租用电信运营商的以太网或者光纤：适合于小区内运营商网络连接较为方便的地方。

租用电信运营商的无线网络：采用3G、4G路由器接入的体式格局，能够利用公网或者组成VPN专网。

本方案需要向运营商缴纳网络使用费用和购买。

总之，通过各种技术手段，配备以太网为最优化和成本最低的传输方式。

三，系统功能配电房智能辅助监控系统平台采用云部署模式，利用统一的系统管理应用，实现参数配置管理、权限管理、日记管理、数据管理和接口尺度管理。

1.实现在线监控数据管理，具备通过在线检测模块采集电力设备运行状态和参数、环境、安防、消防状态检测数据。

2.实现配电场所的设备在线监测、环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、震动、防小动物等信息的采集和告警，电力环境调控机、风机、空调、除湿机、灯光等设备的控制管理等；3.经由过程视频监控和安防入侵检测实现配电房安防状况检测；4.经由过程对配网变压器、中压开关柜、低压配电柜和电缆等装备的现在检测，实现装备的状态在线检测以及局放、测温等检测；5.系统平台具备配电房设备在线检测数据浏览功能，包括：综合环境检测、安防状态检测、装备状况检测等在线检测数据的浏览功用；6.实现在线检测数据综合分析功能、设备实时状态分析评估功能，实现检测数据完整性、一致性、采集及时性的统计分析功能。

变电站智能辅助监控系统1、系统概述1.1 系统简介在变电站智能辅助监控系统（以下简称系统）中，通过利用先进的技术和设备，实现对变电站运行状态的实时监测、诊断和预警，提高变电站的安全性、稳定性和可靠性。

1.2 系统目标系统的主要目标是提供变电站的智能化监控和管理，使运维人员能够及时掌握变电站的运行状态，并能对异常情况进行快速响应和处理。

同时，系统还能够对变电站的设备进行远程控制，提高运维的效率和精度。

2、系统架构2.1 硬件架构系统硬件主要包括计算服务器、数据采集设备、传感器等。

计算服务器用于处理和存储采集的数据，数据采集设备用于获取变电站各个设备的运行数据，传感器用于实时监测变电站的环境参数。

2.2 软件架构系统的软件主要分为前端监控界面、后端数据处理和分析模块、远程控制模块等。

前端监控界面用于显示变电站的实时运行状态和警报信息，后端数据处理和分析模块用于对采集到的数据进行处理和分析，远程控制模块用于实现对变电站设备的遥控操作。

3、主要功能模块3.1 实时监测模块该模块负责实时监测变电站各个设备的运行数据，包括电压、电流、温度等参数。

通过传感器采集这些数据，并传输到后台服务器进行存储和处理。

3.2 故障诊断模块该模块对采集到的运行数据进行分析和处理，通过建立预测模型和算法，诊断变电站设备的故障类型和位置，提前预警运维人员，并提供相应的处理建议。

3.3 远程控制模块该模块提供远程对变电站设备的控制功能，可以实现设备的启停、调节参数等操作，同时可以监测控制操作的执行情况，并及时反馈给运维人员。

4、系统特点4.1 智能化系统利用和大数据分析等技术，能够自动分析和处理大量的运行数据，并进行预测和故障诊断，实现变电站的智能化管理。

4.2 实时性系统采用高速数据采集和传输技术，能够实时监测变电站设备的运行状态，及时反馈到运维人员，提高处理异常情况的效率。

4.3 远程管理系统支持远程监控和控制，运维人员可以通过互联网远程登录系统，实现对变电站设备的监控和控制，减少出差和维修时间，提高工作效率。

智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。

（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。

能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。

工业级设计，通过EMC4级和国网指定结构检测。

智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。

它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。

配电房智能辅助监控系统配电房智能辅助监控系统一：引言本文档旨在详细介绍配电房智能辅助监控系统的设计和实施。

该系统的目标是提高配电房的监控效率和安全性，为操作人员提供实时监控和报警功能，以确保配电设备的正常运行和故障及时处理。

二：系统概述1. 系统背景- 描述当前配电房监控系统的问题和局限性- 介绍引入智能辅助监控系统的意义和目标2. 系统目标- 详细列出系统设计的目标和需求3. 系统功能- 概述系统提供的主要功能- 列出各模块功能的详细描述4. 系统架构- 描述系统的整体架构和各部分之间的关系- 给出系统各模块的功能流程图5. 数据流程- 介绍系统中数据的流动方式和路径- 列出数据的输入、处理、输出流程三：系统设计1. 硬件设计- 列出系统所需的硬件设备清单和技术要求 - 描述各硬件设备的功能和工作原理2. 软件设计- 介绍系统所需的软件以及其功能和特点 - 描述软件的架构和设计逻辑3. 用户界面设计- 描述系统用户界面的设计原则和要求- 列出主要界面元素和操作方式四：系统实施1. 实施步骤- 列出系统实施的详细步骤和时间安排- 描述每个步骤所需的资源和人力需求2. 风险评估- 分析系统实施过程中可能出现的风险和挑战- 提供相应的应对措施3. 测试和验收- 列出系统测试的方法和标准- 描述系统验收的过程和标准五：系统操作与维护1. 操作手册- 提供系统的操作指南和常见问题解答- 描述常见操作流程和注意事项2. 维护手册- 介绍系统的日常维护方法和周期- 列出常见问题处理和故障排除的方法六：附件详细附上系统设计图纸、算法描述、数据表格等相关附件。

七：法律名词及注释1. 法律名词1：定义1 - 注释1：解释12. 法律名词2：定义2 - 注释2：解释2附：附件1：系统设计图纸附件2：系统算法描述附件3：系统数据表格附件4：系统测试报告法律名词及注释：1. xxxx：xxxxx2. xxxx：xxxxx。

TIP3000智能变电站辅助系统综合监控平台的功能使用说明双击智能变电站辅助系统综合监控平台的图标，打开系统登录界面，输入账号和密码后，进入系统主界面。

在系统主界面上部有一排功能菜单，如图1所示。

单击每个功能菜单，均可调出相应的子菜单。

各菜单功能介绍如下：图1 系统主菜单【系统配置】：实现系统参数配置、系统登录密码管理、操作人员设置、系统操作日志查询、数据库管理及维护、区域设置等功能。

【实时监控】：提供门禁、环境、安防、视频、消防等信息的综合监控，提供图标、电子地图等多种监控方式，实现设备的信息查看及远程控制。

【辅控主机管理】：实现对辅控主机的搜索、添加、运行参数设置、在线检测等功能，实现对每一个监控通道的监控内容、信息类型、告警门限等参数设置。

【门禁管理】：实现发卡授权、卡片管理、开门方式设置、开门记录查询、门禁设备管理等功能，在此可完成门禁系统的所有功能。

【视频管理】：实现视频监控设备管理、视频录像查询、联动抓拍查询、实时视频监控、摄像机预置点设置。

【电子地图】：实现电子地图的设计、编辑。

【联动方案管理】：完成各子系统间的联动配置，实现广泛联动功能。

【规约配置管理】：实现本系统与其他系统的通信规约配置。

【数据记录报表】：实现各种历史数据的查询及报表管理。

下面我们分别来认识每个功能菜单：一、系统配置系统配置功能在【系统配置】主菜单的各子菜单中完成。

1 系统参数配置完成系统通信参数、登录选项及数据保存目录设置，依次选择主菜单的【系统配置】->【系统参数设置】，即可进入参数设置界面。

2 修改密码当前登录人员可以登录系统进行原登录密码的修改操作。

依次选择主菜单的【系统配置】->【修改密码】，进入密码修改界面，进行密码的修改。

3 操作员管理主要实现系统平台的操作人员的管理，包括增加操作员组，增加操作员、删除、修改以及角色授权，可管部门，退出等。

依次选择主菜单的【系统配置】->【操作员设置】，即可进入操作员设置界面。
