2021-2022学年福建省泉州市泉港区第一中学高二物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B1随时间t的变化关系如图⑴所示.0~1s内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为B2，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是下图中的（设向右为静摩擦力的正方向）参考答案：A2. 如图所示，一倾角θ＝37o、足够长斜面底端有一质量m=5kg的物块，物块与斜面间的动摩擦系数μ=0.5，用水平力F＝200N去推物块，5m后撤去F，求撤去F后物体向上滑行的最大位移? （g=10m/s2）参考答案：解：对物块：得运动5m后设物块的速度为ks5u撤去外力F后，对物块：得所以撤去外力后物块还能向上运动至末速度其位移3. 如图所示为甲、乙两运动物体相对同一原点的位移—时间图像，下列说法正确的是A．甲和乙都做匀变速直线运动B．甲和乙运动的出发点相距x0C．乙运动的速率小于甲运动的速率D．乙比甲早出发t1时间参考答案：B4. （单选）图中半径为r的金属圆盘在垂直于盘面的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流强度的大小和方向是()A．由c到d，B．由d到c，C．由c到d，D．由d到c，参考答案：C5. 如图13－4所示，放在空气中折射率为n的平行玻璃砖，表面M和N平行，P，Q两个面相互平行且与M，N垂直。

一束光射到表面M上（光束不与M平行），则：A．如果入射角大于临界角，光在表面M发生全反射。

B．无论入射角多大，光在表面M都不会发生全反射。

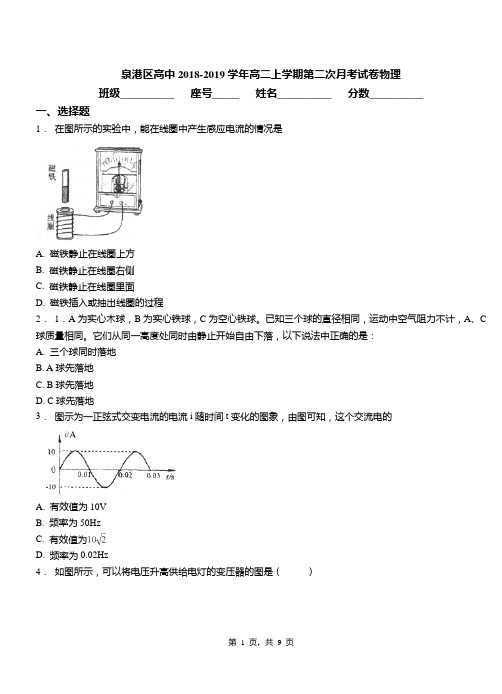

泉港区高中2018-2019学年高二上学期第二次月考试卷物理班级__________ 座号_____ 姓名__________ 分数__________一、选择题1．在图所示的实验中，能在线圈中产生感应电流的情况是A. 磁铁静止在线圈上方B. 磁铁静止在线圈右侧C. 磁铁静止在线圈里面D. 磁铁插入或抽出线圈的过程2．1．A为实心木球，B为实心铁球，C为空心铁球。

已知三个球的直径相同，运动中空气阻力不计，A、C 球质量相同。

它们从同一高度处同时由静止开始自由下落，以下说法中正确的是：A. 三个球同时落地B. A球先落地C. B球先落地D. C球先落地3．图示为一正弦式交变电流的电流i随时间t变化的图象，由图可知，这个交流电的A. 有效值为10VB. 频率为50HzC. 有效值为D. 频率为0.02Hz4．如图所示，可以将电压升高供给电灯的变压器的图是（）5． 某电场区域的电场线如右图所示．把一个电子从A 点移到B 点时，则（ ） A ．电子所受的电场力增大，电子克服电场力做功． B ．电子所受的电场力减小，电场力对电子做正功 C ．电子所受的电场力增大，电势能减小，动能增大 D ．电子所受的电场力增大，电势能增大，动能减小6． 如图所示，光滑斜面AE 被分成四个长度相等的部分即AB=BC=CD=DE ，一物体由A 点静止释放，下列结论正确的是（ ）A. 物体到达各点的速率v B ：v C ：v D ：v E =1： 2 3 2B. 物体到达各点所经历的时间t B ：t C ：t D ：t E =1：2：3：4C. 物体从A 运动到E 的全过程平均速度v=v CD. 物体通过每一部分时，其速度增量v B -v A =v C -v B =v D -v C =v E -v D7． 如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。

在两极板间有一个固定在P 点的点电荷，以E 表示两板间的电场强度，E p 表示点电荷在P 点的电势能，θ表示静电计指针的偏角。

2020年福建省泉州市泉港区第一中学高二物理月考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示，位于光滑水平桌面上的小滑块P和Q都可视作质点，质量相等．Q与轻质弹簧相连．设Q静止，P以某一初速度向Q运动并与弹簧发生碰撞．在整个碰撞过程中，弹簧具有的最大弹性势能等于（）A．P的初动能B．P的初动能的C．P的初动能的D．P的初动能的参考答案：B【考点】动量守恒定律；机械能守恒定律．【分析】当弹簧的压缩量最大时，弹簧的弹性势能最大，此时两物块速度相等，由动量守恒定律与机械能守恒定律可以求出最大弹性势能．【解答】解：以P、Q组成的系统为研究对象，以P的初速度方向为正方向，由动量守恒定律得：mv0=（m+m）v，由机械能守恒定律得：mv02=?2mv2+E P，解得：E P=mv02，即：弹簧具有的最大弹性势能等于P的初动能的；故选：B2. 如图，当开关S闭合时，如果滑动变阻器滑动触头向左滑动，安培表和伏特表的示数变化应是:( )A．的示数变大，的示数变大B．的示数变小，的示数变大C．的示数变大，的示数变小D．的示数变小，的示数变小参考答案：A3. 一个做匀速运动的物体，突然受到一个恒定的外力作用，则：（）A.它一定做匀加速直线运动B.它一定做匀变速运动C.它一定做匀减速直线运动D.它一定做曲线运动参考答案：B4. 已知能使某金属产生光电效应的极限频率为，（）A.当用频率为的单色光照射该金属时，一定能产生光电子B.当用频率为的单色光照射该金属时，所产生的光电子的初动能均为C.当照射光的频率大于时，若增大，则逸出功增大D.当照射光的频率大于时，若增大一倍，则光电子的最大初动能也增大一倍参考答案：A5. 下列关于物质波的说法中,正确的是A.物质波是由近及远地进行传播的B.某种实物粒子的德布罗意波是没有一定规律的C.一个光子的运动是受波动规律支配的D.牛顿定律对高速运动的宏观物体不适用参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. 如图所示，在一匀强电场区域中，有A、B、C、D四点恰好位于一正方形的四个顶点上，已知A、B、C三点电势分别为φA＝2 V，φB＝4 V，φC＝0。

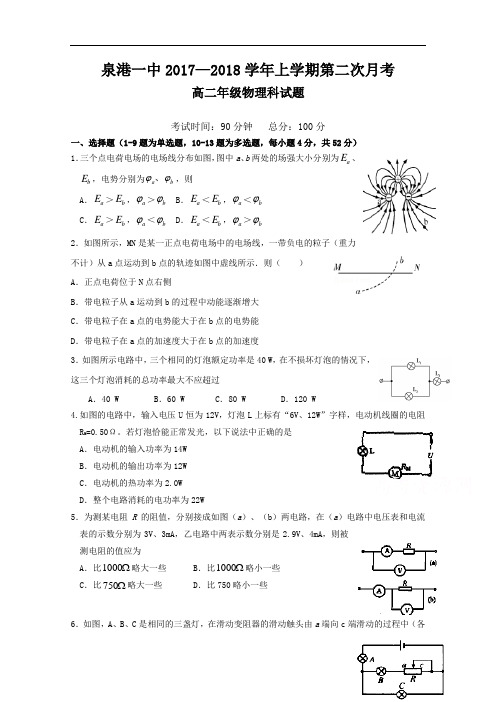

泉港一中2017—2018学年上学期第二次月考高二年级物理科试题考试时间：90分钟 总分：100分一、选择题（1-9题为单选题，10-13题为多选题，每小题4分，共52分） 1．三个点电荷电场的电场线分布如图，图中a 、b 两处的场强大小分别为a E 、b E ，电势分别为a b ϕϕ、，则A ．a E ＞b E ，a ϕ＞b ϕB ．a E ＜b E ，a ϕ＜b ϕC ．a E ＞b E ，a ϕ＜b ϕD ．aE ＜b E ，a ϕ＞b ϕ2．如图所示，MN 是某一正点电荷电场中的电场线，一带负电的粒子（重力不计）从a 点运动到b 点的轨迹如图中虚线所示．则（ ） A ．正点电荷位于N 点右侧B ．带电粒子从a 运动到b 的过程中动能逐渐增大C ．带电粒子在a 点的电势能大于在b 点的电势能D ．带电粒子在a 点的加速度大于在b 点的加速度3．如图所示电路中，三个相同的灯泡额定功率是40 W ，在不损坏灯泡的情况下，这三个灯泡消耗的总功率最大不应超过A ．40 WB ．60 WC ．80 WD ．120 W4.如图的电路中，输入电压U 恒为12V ，灯泡L 上标有“6V、12W”字样，电动机线圈的电阻RM =0.50Ω。

若灯泡恰能正常发光，以下说法中正确的是 A ．电动机的输入功率为14W B ．电动机的输出功率为12WC ．电动机的热功率为2.0WD ．整个电路消耗的电功率为22W5．为测某电阻R 的阻值，分别接成如图（a ）、（b ）两电路，在（a ）电路中电压表和电流表的示数分别为3V 、3mA ，乙电路中两表示数分别是2.9V 、4mA ，则被测电阻的值应为 A ．比Ω1000略大一些 B ．比Ω1000略小一些 C ．比Ω750略大一些D ．比750略小一些6．如图，A 、B 、C 是相同的三盏灯，在滑动变阻器的滑动触头由a 端向c 端滑动的过程中（各灯都不被烧坏），各灯亮度的变化情况为A ．C 灯变亮，A 、B 灯变暗 B ．A 、B 灯变亮，C 灯变暗C ．A 、C 灯变亮，B 灯变暗D ．A 灯变亮，B 、C 灯变暗 7．如图所示，在同一坐标系中画出a 、b 、c 三个电源的U 一I 图象，其中a 和c 的图象平行，下列说法中正确的是 （ ） A ． E a <E b ，r a =r b B ． E b =E c ，r c >r b C ． E a <E c ，r a =r c D ． E b <E c ，r b =r c8．如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。

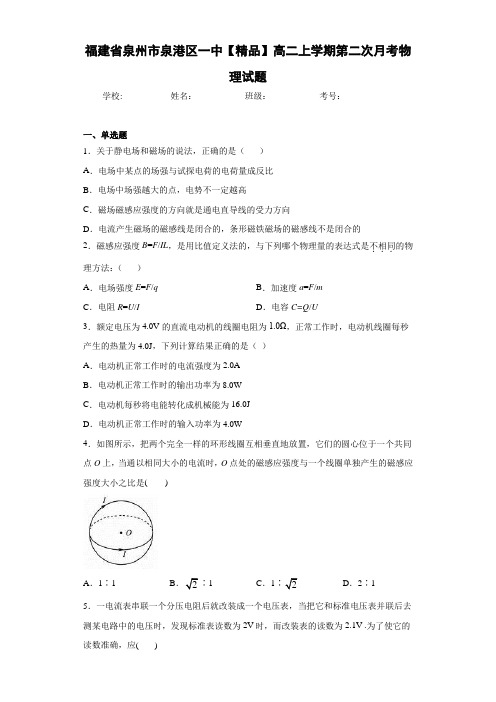

福建省泉州市泉港区一中【精品】高二上学期第二次月考物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于静电场和磁场的说法，正确的是（）A．电场中某点的场强与试探电荷的电荷量成反比B．电场中场强越大的点，电势不一定越高C．磁场磁感应强度的方向就是通电直导线的受力方向D．电流产生磁场的磁感线是闭合的，条形磁铁磁场的磁感线不是闭合的2．磁感应强度B=F/IL，是用比值定义法的，与下列哪个物理量的表达式是不相同．．．的物理方法：（）A．电场强度E=F/q B．加速度a=F/mC．电阻R=U/I D．电容C=Q/U3．额定电压为4.0V的直流电动机的线圈电阻为1.0Ω，正常工作时，电动机线圈每秒产生的热量为4.0J，下列计算结果正确的是（）A．电动机正常工作时的电流强度为2.0AB．电动机正常工作时的输出功率为8.0WC．电动机每秒将电能转化成机械能为16.0JD．电动机正常工作时的输入功率为4.0W4．如图所示，把两个完全一样的环形线圈互相垂直地放置，它们的圆心位于一个共同点O上，当通以相同大小的电流时，O点处的磁感应强度与一个线圈单独产生的磁感应强度大小之比是()A．1∶1 B 1 C．1D．2∶15．一电流表串联一个分压电阻后就改装成一个电压表，当把它和标准电压表并联后去测某电路中的电压时，发现标准表读数为2V时，而改装表的读数为2.1V .为了使它的读数准确，应( )A．在原分压电阻上再串联一个较小的电阻B．在原分压电阻上再并联一个较大的电阻C．在原分压电阻上再串联一个较大的电阻D．在原分压电阻上再并联一个较小的电阻6．通电矩形导线框abcd与无限长通电直导线MN在同一平面内.电流方向如图所示，ad 边与MN平行，关于MN的磁场对线框的作用，下列叙述正确的是()A．线框所受安培力合力向右B．线框所受安培力合力为零C．线框有两条边所受的安培力方向相同D．线框有两条边所受的安培力大小相同7．如图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef。

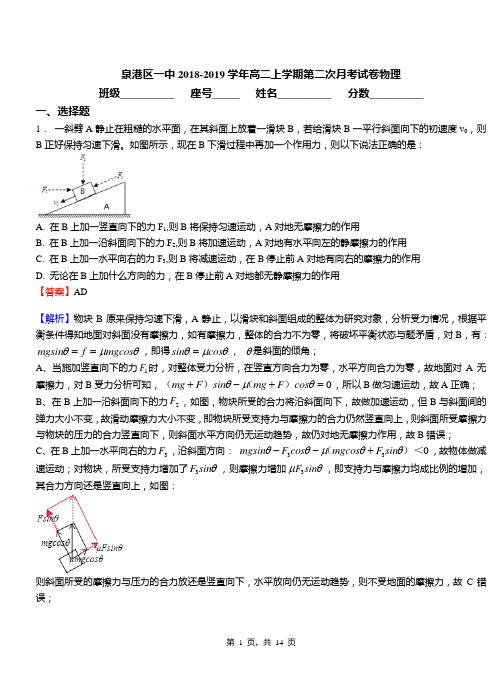

泉港区一中2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 一斜劈A 静止在粗糙的水平面，在其斜面上放着一滑块B ，若给滑块B 一平行斜面向下的初速度v 0，则B 正好保持匀速下滑。

如图所示，现在B 下滑过程中再加一个作用力，则以下说法正确的是：A. 在B 上加一竖直向下的力F 1,则B 将保持匀速运动，A 对地无摩擦力的作用B. 在B 上加一沿斜面向下的力F 2,则B 将加速运动，A 对地有水平向左的静摩擦力的作用C. 在B 上加一水平向右的力F 3,则B 将减速运动，在B 停止前A 对地有向右的摩擦力的作用D. 无论在B 上加什么方向的力，在B 停止前A 对地都无静摩擦力的作用【答案】AD【解析】物块B 原来保持匀速下滑，A 静止，以滑块和斜面组成的整体为研究对象，分析受力情况，根据平衡条件得知地面对斜面没有摩擦力，如有摩擦力，整体的合力不为零，将破坏平衡状态与题矛盾，对B ，有：mgsin f mgcos θμθ==，即得sin cos θμθ=， θ是斜面的倾角；A 、当施加竖直向下的力1F 时，对整体受力分析，在竖直方向合力为零，水平方向合力为零，故地面对A 无摩擦力，对B 受力分析可知， 0mg F sin mg F cos θμθ+-+=（）（），所以B 做匀速运动，故A 正确； B 、在B 上加一沿斜面向下的力2F ，如图，物块所受的合力将沿斜面向下，故做加速运动，但B 与斜面间的弹力大小不变，故滑动摩擦力大小不变，即物块所受支持力与摩擦力的合力仍然竖直向上，则斜面所受摩擦力与物块的压力的合力竖直向下，则斜面水平方向仍无运动趋势，故仍对地无摩擦力作用，故B 错误；C 、在B 上加一水平向右的力3F ，沿斜面方向： 330mgsin F cos mgcos F sin θθμθθ--+（）＜，故物体做减速运动；对物块，所受支持力增加了3F sin θ，则摩擦力增加3F sin μθ，即支持力与摩擦力均成比例的增加，其合力方向还是竖直向上，如图：则斜面所受的摩擦力与压力的合力放还是竖直向下，水平放向仍无运动趋势，则不受地面的摩擦力，故C 错误；D 、无论在B 上加上什么方向的力，B 对斜面的压力与B 对斜面的摩擦力都是以1 ：的比例增加，则其合力的方向始终竖直向下，斜面便没有运动趋势，始终对地面无摩擦力作用，故D 正确。

泉港第一中学2018—2019学年度高二上学期第二次月考物理试题考试时间：90分钟总分：100分一、单项选择题。

（本大题共8小题，每小题4分，共计32分。

在每小题给出的四个选项中，只有一个选项是正确的。

）1.如图1所示,有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部，如图1所示。

其中哪一个小磁针的指向是正确的（）A．a B．b C．c D．d2．某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则A．E P＞E Q，φP＞φQ B．E P＞E Q，φP＜φQC．E P＜E Q，φP＞φQ D．E P＜E Q，φP＜φQ3．两根通电的长直导线平行放置，电流分别为I1和I2，且I1>I2，电流的方向如图3所示，在与导线垂直的平面上有a、b、c、d四点，其中a、b在导线横截面连线的延长线上，c、d 在导线横截面连线的垂直平分线上，则导体中的电流在这四点产生的磁场的磁感应强度可能为零的是（）A．a点B．b点C．c点D．d点4．如4图，三条虚线表示某电场的三个等势面．．．，其中φ1=－30V，φ2=－20V，φ3=－10V，一带电粒子只受电场力作用，沿图中实线轨迹从A运动到B，则（）A. 粒子带正电B. 粒子的速度变大C. 粒子的加速度变大D. 粒子的电势能变大5．一个电压表由表头G和电阻R串联而成，如图5所示，在这一电压表两端AB加一恒定电压，发现此电压表的读数比准确值稍微小一些，要使该电压表的读数准确，可以A．在R上并联一个比R小得多的电阻B．在R上并联一个比R大得多的电阻C．在R上串联一个比R小得多的电阻D．在R上串联一个比R大得多的电阻6．如6图是测量电源电动势和内电阻的电路，关于误差说法正确的是A．由于电流表的分压作用，使内电阻的测量值小于真实值；B．由于电流表的分压作用，使内电阻的测量值大于真实值；C．由于电压表的分流作用，使内电阻的测量值小于真实值；D．测出的电动势比真实值小．图5φ13图47．在如图7所示的电路中，电池的电动势为E ，内电阻为r ，R 1、R 2 为 两个阻值固定的电阻，当可变电阻R 的滑片向下移动时，电流表的示数I 和电压表的示数U 将A ．I 变小，U 变大B ．I 变小，U 变小C ．I 变大，U 变小D ．I 变大，U 变大8．如图8平行板电容器充电后与电源分离，上板带负电，下板带正电且与大地相接，在两板间固定着一个负电荷(电量很小)，现将电容器两板水平错开一段距离(两板间距保持不变)，则 （ ） A ．电容器两板间电压变小 B ．电容器两板间的场强变小 C ．负电荷所在处的电势升高D ．负电荷在此电场中的电势能变大二、多项选择题（本大题共4小题，每题4分，共16分。

泉港区第一中学2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 气球以10m/s 的速度匀速竖直上升,它上升到15m 高处时,一重物由气球里掉落,则下列说法错误的是（不计空气阻力, g=10m/s 2）：（ ） A. 重物要经过3s 才能落到地面 B. 重物上升的最大高度是15m C. 到达地面时的速度是20m/s D. 2s 末重物再次回到原抛出点 【答案】B2． 已知元电荷数值为，某个物体带电量不可能．．．是A. B.C. D.【答案】D【解析】任何物体的带电量都是元电荷电量的整数倍，故D 物体带的电量不可能，故选D.3． 如图所示，在原来不带电的金属细杆ab 附近的P 点处，放置一个正点电荷，达到静电平衡后（ ） A ．a 端的电势比b 端的低B ．b 端的电势比d 点的高C ．金属细杆内c 处场强为零D ．金属细杆内c 处感应电荷场强的方向由a 指向b 【答案】CD4． （2015·永州三模，19）如图所示，两星球相距为L ，质量比为m A ∶m B ＝1∶9，两星球半径远小于L 。

从星球A 沿A 、B 连线向星球B 以某一初速度发射一探测器，只考虑星球A 、B 对探测器的作用，下列说法正确的是（ ）A ．探测器的速度一直减小B ．探测器在距星球A 为L4处加速度为零C ．若探测器能到达星球B ，其速度可能恰好为零D ．若探测器能到达星球B ，其速度一定大于发射时的初速度【答案】BD【解析】5．如图所示，一通电直导线位于匀强磁场中，导线与磁场方向垂直，磁场的磁感应强度B=0.1T，导线长度L=0.2m，当导线中的电流I=1A时，该导线所受安培力的大小A. 0.02NB. 0.03NC. 0.04ND. 0.05N【答案】A【解析】解：导线与磁场垂直，导线受到的安培力为：F=BIL=0.1×1×0.2=0.02N，故BCD错误，A正确．故选：A【点评】本题比较简单，考查了安培力的大小计算，应用公式F=BIL时注意公式适用条件和公式中各个物理量的含义6．1．A为实心木球，B为实心铁球，C为空心铁球。

泉港第一中学2018—2019学年度高二上学期第二次月考物理试题考试时间：90分钟 总分：100分一、单项选择题。

（本大题共8小题，每小题4分，共计32分。

在每小题给出的四个选项中，只有一个选项是正确的。

） 1.如图1所示,有a 、b 、c 、d 四个小磁针，分别放置在通电螺线管的附近和内部，如图1所示。

其中哪一个小磁针的指向是正确的（ ） A ．a B ．b C ．c D ．d2．某静电场的电场线分布如图所示，图中P 、Q 两点的电场强度的大小分别为E P 和E Q ，电势分别为φP 和φQ ，则A ．E P ＞E Q ，φP ＞φQ B．E P ＞E Q ，φP ＜φQC ．E P ＜E Q ，φP ＞φQD ．E P ＜E Q ，φP ＜φQ3．两根通电的长直导线平行放置，电流分别为I 1和I 2，且I 1>I 2，电流的方向如图3所示，在与导线垂直的平面上有a 、b 、c 、d 四点，其中a 、b 在导线横截面连线的延长线上，c 、d 在导线横截面连线的垂直平分线上，则导体中的电流在这四点产生的磁场的磁感应强度可能为零的是 （ ） A ．a 点 B ．b 点 C ．c 点 D ．d 点 4．如4图，三条虚线表示某电场的三个等势．．面．，其中φ1=－30V ，φ2=－20V ，φ3=－10V ，一带电粒子只受电场力作用，沿图中实线轨迹从A 运动到B ，则（ ） A. 粒子带正电 B. 粒子的速度变大 C. 粒子的加速度变大 D. 粒子的电势能变大5．一个电压表由表头G 和电阻R 串联而成，如图5所示，在这一电压表两端AB 加一恒定电压，发现此电压表的读数比准确值稍微小一些，要使该电压表的读数准确，可以A ．在R 上并联一个比R 小得多的电阻B ．在R 上并联一个比R 大得多的电阻C ．在R 上串联一个比R 小得多的电阻D ．在R 上串联一个比R 大得多的电阻6．如6图是测量电源电动势和内电阻的电路，关于误差说法正确的是A ．由于电流表的分压作用，使内电阻的测量值小于真实值；B ．由于电流表的分压作用，使内电阻的测量值大于真实值；C ．由于电压表的分流作用，使内电阻的测量值小于真实值；D ．测出的电动势比真实值小．图6图1图2图5φ1 3图47．在如图7所示的电路中，电池的电动势为E ，内电阻为r ，R 1、R 2 为 两个阻值固定的电阻，当可变电阻R 的滑片向下移动时，电流表的示数I 和电压表的示数U 将A ．I 变小，U 变大B ．I 变小，U 变小C ．I 变大，U 变小D ．I 变大，U 变大8．如图8平行板电容器充电后与电源分离，上板带负电，下板带正电且与大地相接，在两板间固定着一个负电荷(电量很小)，现将电容器两板水平错开一段距离(两板间距保持不变)，则 （ ） A ．电容器两板间电压变小 B ．电容器两板间的场强变小 C ．负电荷所在处的电势升高D ．负电荷在此电场中的电势能变大二、多项选择题（本大题共4小题，每题4分，共16分。

一、单选题福建省泉州市泉港区一中2019-2020学年高二上学期第二次月考物理试题1. 磁感应强度B =F /IL ，是用比值定义法的，与下列哪个物理量的表达式是的物理方法：（ ）A ．电场强度E =F /qB ．加速度a =F /mC ．电阻R =U /ID ．电容C=Q /U不相同2. 如图，ab 是水平面上一个圆的直径，在过ab 的竖直平面内有一根通电导线cd 。

已知cd 平行于ab ，当cd 竖直向上平移时，电流的磁场穿过圆面积的磁通量将（）A ．逐渐增大B ．逐渐减小C ．始终为零D ．不为零，但保持不变率最大不得超过（）在调试电路时，用一个“100kΩ，1/8W”的电阻和一个“300kΩ，1/8W”的电阻串联后作为400 kΩ的电阻使用，则这两只电阻串联后允许消耗的总功3.在使用电阻器件时，不仅要知道电阻的标称阻值，还要注意电阻的最大功率，否则在使用中如果超过电阻的最大功率，电阻将被烧坏。

某人二、多选题三、实验题A ．1/2W B ．1/4W C ．1/6W D ．1/8W4. 如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导棒ab ，导体棒中通以方向由a 向b 的电流。

闭合开关后，下列说法正确的是（ ）A ．从下往上看，导体棒ab 顺时针转动B ．从下往上看，导体棒ab 逆时针转动C ．绳子拉力小于导体棒的重力D ．绳子拉力大于导体棒的重力5. 如图，电流表A 1(0～3A)和A 2(0～0.6A)是由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中。

闭合开关S ，调节滑动变阻器，下列说法中正确的是()A ．A 1、A 2的读数之比为1∶1B ．A 1、A 2的读数之比为5∶1C ．A 1、A 2的指针偏转角度之比为1∶1D ．A 1、A 2的指针偏转角度之比为1∶56. 用游标卡尺测量一小球的直径，如图甲所示的读数是__________mm；图乙电压表测量的量程为3V，则电压值为__________V.7. 某兴趣小组为了测量一待测电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：A．多用电表B．电流表A1：量程100mA，内阻r1约为4ΩC．电流表A2：量程10mA，内阻r2=80ΩD．电压表V：量程10V，内阻约为5kΩE．滑动变阻器R1：最大阻值为10ΩF．滑动变阻器R2，最大阻值为100ΩG．电源：电动势E＝1.5 VH．导线、电键若干a.①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x的阻值大约是________Ω.b.①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从零开始可以连续调节，且电表在路测量时要求指针至少1/3满偏以上，则上述器材中应选出的器材是_________ (填器材前面的字母代号)．②在线框内画出用伏安法测量该电阻的阻值时的实验电路图_________。
