U盘原理图

U盘插⼊显⽰“⽆法识别的USB设备”怎么办？U盘在我们⼯作和⽣活中，使⽤越来越频繁。

可能⼤家在使⽤过程中，都遇到过题主提出的问题：U盘插⼊显⽰“⽆法识别的USB设备”。

要解决这个问题，⾸先我们要搞清楚它是怎么引起的。

下⾯我们就来看看。

1、U盘没问题，电脑驱动有问题当你的U盘在别的电脑能正常使⽤，换到这台电脑来就不能使⽤。

要是属于这种情况的话，⼀般都是这太电脑的驱动问题。

插上U盘后,我们可以到电脑设备管理器中去看看，USB设备上⾯是不是有个黄⾊的叹号，出现这个叹号就下缺少驱动。

要解决这个问题很简单，电脑下载⼀个通⽤USB驱动安装即可。

2、U盘没问题，电脑USB接⼝有问题当你的U盘在别的电脑能正常⼯作，换到这台电脑之后，有些接⼝插上去提⽰⽆法识别，但是有些接⼝却可以。

这种在使⽤了USB延长线的电脑上出现的更频繁。

这个是由于使⽤了USB延长线，主板上输出的电压电流并不能使U盘正常⼯作，不能正常⼯作当然咱们的系统就不知道它是个啥东西了。

出现这种情况的时候，把U盘插到机箱上的USB接⼝就⾏了。

如果机箱的USB接⼝也出现这种情况，那多半是主板使⽤的时间⽐较长了，存在了⽼化现象。

3、电脑没问题，U盘有问题如果你的U盘插到每台电脑上，都⽆法识别，那肯定就是U盘出问题了。

遇到这样的情况，我们可以使⽤U盘量产⼯具或者U盘修复⼯具，来看看能不能修复U盘。

最后建议⼤家在使⽤U盘的时候，特别是在数据传输的时候，别瞬间拔下U盘。

因为在系统对U盘进⾏读写操作的时候都是带电，在没有安全删除硬件的情况下强制拔掉U盘，轻则传输或者读取的数据不能正常使⽤，重则U盘可能会莫名奇妙格式化错误，⽽且这种做法，⾮常容易烧毁U盘的主控以及主板的USB接⼝。

2评论纪⽼修优质科技领域创作者 03-04 13:3511赞踩⽆法识别的USB设备？这个看您是接在前置还是后置USB接⼝上，再有就是你优盘本⾝它是否在别的电脑设备上有问题？通常来说，是电脑本⾝接⼝的问题，你可以接到后置USB⼝去试试，但也不排除优盘本⾝；我们先来了解⼀下优盘的⼯作原理：⼀、U盘的结构：如上图基本上由五部分组成：USB端⼝、主控芯⽚、FLASH（闪存）芯⽚、PCB底板、外壳封装。

简介基本信息U盘，又称优盘，中文全称“USB(通用串行总线)接口的闪存盘”，英文名“USB flash disk”，国际上各个国家习惯叫法各有不同，有"usb flash drive, usb flash memory, pen drive"等，是一种小型的硬盘。

闪存盘接口有RS-232、USB、SCSI、IEEE-1394、E-SATA等多种，严格地说只有USB接口的闪存盘才能叫U盘。

用于存储照片、资料、影像，面积只有1厘米见方，实现便携式移动存储、大大提高了办公效率，使人类生活更便捷。

U盘的组成U盘的组成很简单：外壳+机芯+闪存+包装1．机芯：机芯包括一块PCB板+主控+晶振+阻容电容+USB头+LED头+FLASH(闪存)芯片2．外壳：按材料分类，有塑胶、竹木、金属、皮套、硅胶、PVC等；按风格分类，有卡片、笔型、迷你、卡通、商务、仿真等；按功能分类，有加密、杀毒、防水、智能等。

3．包装：一般有纸盒包装、塑胶盒包装和金属盒包装，一般以纸盒和铁盒包装居多，对一些特殊外形的PVC优盘，有时会专门制作特定配套的外包装。

相较于其他可携式存储设备（尤其是软盘片），闪存盘有许多优点：较不占空间，通常操作速度较快（USB1.1、2.0、3.0标准），能存储较多数据，并且可能较可靠（由于没有机械设备），在读写时断开而不会损坏硬件（软盘在读写时断开马上损坏），只会丢失数据。

这类的磁盘使用USB大量存储设备标准，在近代的操作系统如Linux、Mac OS X、Unix与Windows2000、XP、Win7中皆有内置支持。

闪存盘通常使用塑胶或金属外壳，内部含有一张小的印刷电路板，让闪存盘尺寸小到像钥匙圈饰物一样能够放到口袋中，或是串在颈绳上。

只有USB连接头突出于保护壳外，且通常被一个小盖子盖住。

大多数的闪存盘使用标准的Type-A USB接头，这使得它们可以直接插入个人电脑上的USB端口中。

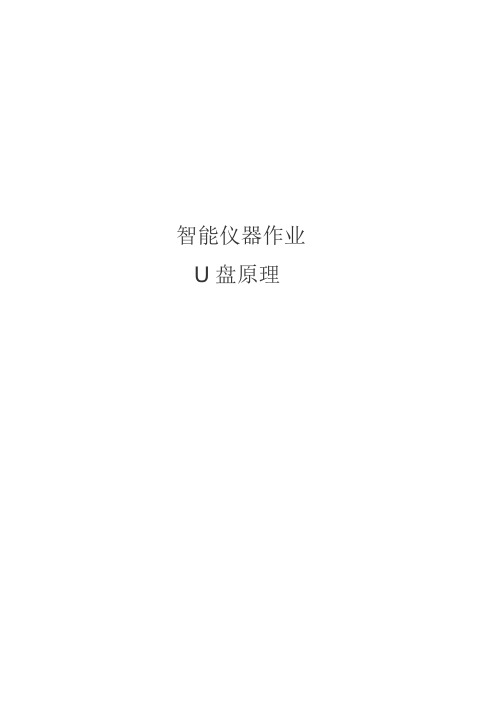

智能仪器作业U盘原理一、U盘的结构。

U盘的结构基本上由五部分组成：USB端口、主控芯片、FLASH（闪存）芯片、PCB底板、外壳封装。

其中USB端口负责连接电脑，是数据输入或输出的通道；主控芯片负责各部件的协调管理和下达各项动作指令，并使计算机将U盘识别为“可移动磁盘”，是U盘的“大脑”；FLASH芯片与电脑中内存条的原理基本相同，是保存数据的实体，其特点是断电后数据不会丢失，能长期保存；PCB底板是负责提供相应处理数据平台，且将各部件连接在一起。

1、USB端口：常见的USB端口有以下几种：USB A型插座引脚分布 USB A型插头引脚分布USB B型插座引脚分布 USB B型插头引脚分布USB mini-B插座引脚分布 USB mini-B插头引脚分布U盘接口上一般都有四条线：电源线、地线、两根信号线。

2、主控芯片：此款U盘我们采用安国出产的芯片：AU9380。

对于此款芯片有几个特性要介绍一下：（以下摘自AU9380的技术手册第6页）“1、Support up to 4 NAND Flash memory chips with write-protected capability；2、Runs at 12MHz, built-in 48 MHz PLL；3、Built-in 3.3V regulator；”这说明了几点：该款芯片能够自动提供稳压电源3.3V，支持多达4 个NAND 闪存芯片与写保护功能，另外外加晶振是12MHz。

有了以上三个特性和以下的引脚功能就可以构造我们基本的电路。

引脚功能如下：3、flash芯片：这里采用K9F5608。

这是一款32M8位数据宽度的存储芯片。

关于该芯片的一些重要引脚功能如下（摘自K9F5608芯片手册第5页）“Command Latch Enable(CLE)The CLE input controls the activating path for commands sent to the command register. When active high, commands are latchedinto the command register through the I/O ports on the rising edge ofthe WE signal.Address Latch Enable(ALE)The ALE input controls the activating path for address to the internal address registers. Addresses are latched on the rising edge of WE with ALE high.Chip Enable(CE)The CE input is the device selection control. When CE goes high during a read operation the device is returned to standby mode. However, when the device is in the Busy state during program or erase, CE high is ignored, and does not return the device to standby mode.Write Enable(WE)The WE input controls writes to the I/O port. Commands, address and data are latched on the rising edge of the WE pulse.The WE must be held high when outputs are activated.Read Enable(RE)The RE input is the serial data-out control, and when active drives the data onto the I/O bus. Data is valid tREA after the falling edge of RE which also increments the internal column address counter by one.GND (Pin # 6)Connect this input pin to GND or set to static low state unless thesequential read mode excluding spare area is used.I/O Port : I/O 0 ~ I/O 7The I/O pins are used to input command, address and data, and to output data during read operations. The I/O pins float to high-z when the chip is deselected or when the outputs are disabled. Write Protect(WP)The WP pin provides inadvertent write/erase protection during power transitions. The internal high voltage generator is reset when the WP pin is active low.Ready/Busy(R/B)The R/B output indicates the status of the device operation. When low, it indicates that a program, erase or random read operation is in process and returns to high state upon completion. It is an open drain output and does not float to high-z condition when the chipis deselected or when outputs are disabled.”根据以上信息和主控芯片的资料可以连接二者的电路。

变废为宝-----让坏U盘起死回生-------之基础夯实篇一直以来，U盘越来越离不开我们的生活，可是U盘的问题日益凸显，有些问题甚至很让人感到棘手。

今天为了让大家更加了解U盘，在出问题之后自己解决，真正做到变废为宝！特意准备了这教程，以便让U盘更加赤裸裸的显现在我们的面前！废话不多说了！准备知识一、U盘的分类U盘主要按容量分类，例如1GB、2GB、4GB、8GB、、、、、、从维修的角度可将U盘按照U盘电路板上是否有稳压管进行分类，因为这决定了主控芯片供电电压，如果没有稳压管，主控芯片供电脚从USB接口直接获取5V供电；如果有稳压管，主控芯片供电脚通过稳压管获取3.3V电压。

二、U盘的硬件结构U盘的结构由7部分组成：USB接口、主控芯片、闪存芯片、晶振、保护电阻、PCB底板和外壳封装，如下图所示：以下图片大家自己辨认，进一步巩固三、U盘的工作原理U盘的基本工作原理是：主控芯片（U盘的核心）负责各个部件的协调管理和下达各项操作的指令，通过USB接口连接电脑，输入/输出数据，并使计算机将U 盘识别为"可移动磁盘”，闪存芯片与电脑中的内存条的原理基本相同，使保存数据的媒介，不同于内存的使断电后数据不会丢失，能长期保存。

当U盘再次被操作系统识别后，继续由主控芯片输入/输出数据.四、USB接口管脚定义USB电缆由四条线组成，包括两条信号线和两条电源线，可提供5V电压。

允许的电压范围是4.75V~5.25V，可提供的最大电流为500mA，线缆最大长度是5米。

USB接口有上行口和下行口两种不同的物理接口，目的是防止形成回路。

两种接口都是4个管脚，管脚定义是相同的，如下图所示：维修方法与技巧一、U盘软故障检测流程当U盘出现问题时，一般先检查软故障，排除软故障之后，再检查硬故障。

软故障一般包括以下几个方面。

1、替换法快速检测U盘接口是否可用当U盘异常时可在电脑机箱前后USB接口分别测试，一些机箱前置面板的USB接口内部无连接线或存在接驳错误（严重可烧毁U盘和主板），并且前置USB接口不如后面板USB接口供电足。

USB原理2008-03-28 14:50USB的结构及工作原理USB(Universal Serial Bus)是1995年Microsoft、Compaq、IBM等公司联合制定的一种新的PC串行通信协议。

USB协议出台后得到各PC厂商、芯片制造商和PC外设厂商的广泛支持。

USB本身也处于不断的发展和完善中，从当初的0.7、0.8到现在广泛采用的1.0、1.1版本到即将被采用的2.0版本。

USB外设在国外以惊人的速度发展，迄今为止，各种USB的外设已经有上千种。

那么，USB为什么如此受亲睐呢？这要从它自身所具有的很多优点谈起。

0.物理结构USB的物理拓扑结构如图1所示。

在USB2．0中，高速方式下Hub使全速和低速方式的信令环境独立出来，图2中显示了高速方式下Hub的作用。

通过使用集线器(Hub)扩展可外接多达127个外设。

USB的电缆有四根线，两根传送的是5V的电源，另外的两根是数据线。

功率不大的外围设备可以直接通过USB总线供电，而不必外接电源。

USB总线最大可以提供5V 500mA电流，并支持节约能源的挂机和唤醒模式。

1. PC为什么急需USB随着PC的广泛应用，其外设也越来越多，打印机、鼠标、扫描仪、游戏杆、音箱.. .。

每个外设都需要通过一个接口与PC相连。

外设多了，PC的接口自然也就不够用了。

在很多特定的应用场合，如工业数据采集等领域，常常用采集板卡来完成工作，而每一个板卡自然会占用一个PC插槽。

PC插槽就那么几个，要是采集点多了怎么办呢？PC外设安装过程中比较麻烦的另一件事情是在加减设备时，必须关掉电源，加减设备完成之后再从新启动机器。

对于板卡式的外设就更加麻烦了，您不得不打开机箱，弄得满头大汗，一不小心，汗水滴到主板上，机器就死翘翘了。

我就碰到过这样的事情。

USB的出现就能够为您完全解决掉上面提到的这些尴尬，每台PC通过USB端口最多可以接127个外设！把您所有的东西全接上来吧，没问题！还有，USB完全是PNP的，在您第一次安装完成以后，加减设备只需要拔出或插上USB插头就一切OK了，不必理会机器是开还是关，就这么简单。
