电源布线安规要求

开关电源安规标准开关电源是一种常见的电源供应设备，广泛应用于各种电子设备中。

为了确保开关电源的安全性和可靠性，各国都制定了相应的安规标准，以规范开关电源的设计、生产和应用。

本文将就开关电源的安规标准进行介绍，希望能够为相关行业提供一些参考和指导。

首先，开关电源的安规标准主要包括以下几个方面：1. 输入电压范围，开关电源的输入电压范围是指其能够正常工作的电压范围。

一般来说，开关电源的输入电压范围应该符合国家或地区的标准电压范围，同时还需要考虑到电网波动和突发情况，确保在一定范围内能够正常工作。

2. 输出电压稳定性，开关电源的输出电压稳定性是指在额定负载下，输出电压的稳定性和波动情况。

一般来说，开关电源的输出电压稳定性应该符合国家或地区的相关标准，以确保电子设备能够正常、稳定地工作。

3. 绝缘强度，开关电源的绝缘强度是指在正常工作条件下，各个电路之间以及电路与外壳之间的绝缘能力。

良好的绝缘强度可以有效地防止电路之间的相互干扰，同时也能够提高开关电源的安全性。

4. 输出电流限制，开关电源的输出电流限制是指在短路或过载情况下，能够及时地限制输出电流，以保护电子设备和用户的安全。

一般来说，开关电源的输出电流限制应该符合国家或地区的相关标准，以确保在异常情况下能够及时地切断输出电流。

5. 温度保护，开关电源在工作过程中会产生一定的热量，为了确保其安全可靠地工作，需要具备一定的温度保护功能。

一般来说，开关电源的温度保护功能应该符合国家或地区的相关标准，以确保在高温情况下能够及时地切断输出电流。

总的来说，开关电源的安规标准是为了确保其在设计、生产和应用过程中能够符合国家或地区的相关法律法规和标准，以确保其安全性和可靠性。

各个环节都需要严格遵守相应的标准，以确保开关电源能够正常、安全地工作，同时也能够保障用户和电子设备的安全。

在实际应用中，厂家和用户都需要严格遵守开关电源的安规标准，同时也需要不断地进行技术创新和改进，以适应不断变化的市场需求和技术发展。

电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

AWG 22------截面积0.5 mm2 AWG 20------ 0.75 mm2AWG 18------截面积1.0 mm2 AWG 16------ 1.5 mm2电源线标识如下：SJT SJTOW 18AWG/3CSPT-2 16AWG/3CSPT = 服务平行的热塑性的（服务性平行的热塑性塑料）HPN = 加热器平行的合成橡胶（加热器平行的橡胶）S = 服务服务性(因而, 大母猪, ST, STW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性 T –热塑性的热塑性塑料电子线：组不承受机械磨损；组B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。

例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。

1.电源线是指电线与其一端连接的插头或尾插的集合体。

由此可见，电源线分为两部分，电线和插头。

适用于电源线的北美标准为:CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置UL 498 -附件堵和容器UL 817 -绳索设置和电源灯芯绒衣3. 插头的材料:对于插片来说，要求为铜或铜合金。

至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。

4. 测试：电源线的测试可以分为三类，机械、电气和绝缘测试。

开关电源安规要求安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。

2、加强绝缘：除基本绝缘外施加的独⽴的绝缘，⽤于确保基本绝缘⼀旦失效时仍能防⽌电击。

3、电⽓间隙（clearance）：两个导电零部件之间的最短空间距离。

4、爬电距离（creepage distance）：沿绝缘表⾯测得的两个导电零部件之间的最短路径。

5、Y1电容可以认为具有加强绝缘的功能。

初—次级跨接的电容⽤Y1初—地之间可⽤Y2电容(1.5.7.1)⼯程师设计时常见错误：没有Y1和Y2电容的使⽤概念，以致初---次级之间也“不知不觉”地⽤了Y2电容。

6、设备的防电击保护类别：Ⅰ类设备：采⽤基本绝缘，⽽且有保护接地导体；Ⅱ类设备：采⽤双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产⽣危险电压；7、电源上的铭牌标⽰i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造⼚商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适⽤。

⼯程师设计时常见错误：Ⅱ类设备⼤标贴没有“回”字符没有LOGO或LOGO与认证证书不是同⼀公司交流输⼊性质⽤“AC”表⽰，不⽤“~”表⽰具有额定电压范围或多个额定电压的设备，电流标⽰本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端⼦标⽰预定要与保护接地导线相连的接线端⼦应标⽰符号，该符号不能⽤于其它接地端⼦。

PCB设计与安规PCB的安规要求（1）交流电源进线，保险丝之前两线最小安全距离不小于6MM（？3MM），两线与机壳或机内接地最小安全距离不小于8MM（？6MM）。

（2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。

（3）高压区与低压区的最小爬电距离不小于8MM（？6MM），不足8MM或等于8MM的。

须开2MM的安全槽。

（4）高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM宽。

（5）高压整流滤波的正负之间的最小安全距离不小于2MM。

安规设计注意事项1. 零件选用(1) 在零件选用方面,要求掌握:a .安规零件有哪些?(见三.安规零件介绍)b.安规零件要求安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;c.安规零件额定值任何零件均必须依MANUFACTURE规定的额定值使用;I 额定电压;II 额定电流;III 温度额定值;(2). 零件的温升限制a. 一般电子零件: 依零件规格之额定温度值,决定其温度上限b. 线圈类: 依其绝缘系统耐温决定Class A ΔT≦75℃Class E ΔT≦90℃Class B ΔT≦95℃Class F ΔT≦115℃Class H ΔT≦140℃c. 人造橡胶或PVC被覆之线材及电源线类:有标示耐温值T者ΔT≦(T-25)℃无标示耐温值T者ΔT≦50℃d. Bobbin类: 无一定值,但须做125℃球压测试;e. 端子类: ΔT≦60℃f. 温升限值I. 如果有规定待测物的耐温值(Tmax),则:ΔT≦Tmax-TmraII. 如果有规定待测物的温升限值(ΔTmax),则:ΔT≦ΔTmax+25-Tmra其中Tmra=制造商所规定的设备允许操作室温或是25℃(3).使用耐然零件:a. PCB: V-1以上;b. FBT, CRT, YOKE :V-2以上;c. WIRING HARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其它所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件与电子零件(限会在失误状况下,因温度过高而引燃的电子零件)若相隔13mm以上,或是相互间以至少V-1等级之障碍物隔开,则其耐燃等级要求如下:I. 小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II. 空气载液的导管,粉状物容器及发泡塑料零件,防火等级为HB以上或HBF以上g.下述件不须防火证明:I. 胶带;II. 已获认证零件;III.密封于无开孔且体积小于0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少V-1等级的PCB上的IC,晶体管,光耦合器及其它小零件的外壳.2. 整体配置(1) 安全距离(沿面距离和空间距离)如果知道了工作电压及绝缘等级,就可决定所需之安全距离.表一: 绝缘等级及各式绝缘适用情形绝缘等级适用情形操作型(OPERAATIONAL INSULATION) 介于两不同电压之零件间介于ELV(SELV)及接地导电零件间基本型(BASIC INSULATLON) 介于具危险电压零件及接地导电零件间介于具危险电压零件及依赖接地SELV电路间介于PRI的电源导体及接地屏蔽物或主电源变压器的铁心间做为双重绝缘一部分补充型(SUPPLEMENTARY INSULATION) 介于可触及导体零件及在基本绝缘损坏后有可能带有危险电压的零件间做为双重绝缘一部分双重或加强型(DOUBLE/REINFORED INSULATION) 介于PRI电路及可触及未接地导电零件间介于PRI电路及浮接的SELV电路间介于PRI电路及TNV电路间凡是人体会触摸到的部分***工作电压的决定:*量测dc电压时,任何重叠涟波之峰值应包括在内;*非重复性的突波不予考虑;*在决定空间距离及电气强度测试电压时,ELV或SELV电路的电压应视为零,但在决定沿面距离时,则须按实际电压计算;*可触及的未接地导体零件应视为接地;*若变压器之绕组或其它部份为浮接,则视为接地,并因此获得最大的工作电压;*在双重绝缘处,横跨基本绝级的工作电压值,应先将补充绝缘处短路视之,而得出电压值,反之亦然.变压器绕组间的绝缘,则先将其中一个绝缘短路,而在其它绝缘上有最高工作电压产生;*变压器两绕组间的绝缘,其工作电压应取两绕组内任2点的最大电压值,可能连接至此绕组之外加电压,亦应包括在内;*变压器绕组与其它零件间的绝缘,其工作电压应取此绕组内任一点至其它零件之最大电压值;*可取外电源的额定值.表二: 安全距离的位置及要求位置量测电压一次侧交流部份--- 接地部分电源输入电压一次侧直流部分--- 接地部分实际量测一次侧与二次侧间的电压,或实际量测对地电压一次侧交流部分---未接地可能触摸到部分电源输入电压一次侧直流部分---未接地可能触摸到部分实际量测一次侧与二次侧间电压，或实际量测对地电压一次侧部分---二次侧部分实际量测一次侧与二次侧间电压二次侧危险电压部份--- 接地实际量测电压保护装置前,火线--- 中性线/火线电源输入电压保护装置后,火线--- 中性线/火线电源输入电压桥式整流后,临近相互两点间实际量测电压注意:I. 量测时中性线,地线及二次侧RETURN须连接在一起,在连接前,请先确定电源输入端中性线及火线是否正确,以免造成中性线及火线短路发生.II. 一次侧与二次侧间所量测出来的电压若低于电源输入电压,则以电源输入电压为准.III. 沿面距离≧空间距离,沿面距离若小于空间距离,则以空间距离为准.安全距离见表三,表四,表五,表六,电路板设计见下页图集:结构设计a. 稳定度稳定度指终端系统设备不可失衡而导致使用者或维修者危险;b. 机械强度机械强度指内外壳的承受力如铁球撞击测试,落地测试,推力测试, TEST FINGER 测试，7小时烤箱测试等;c. 尖锐角尖锐角指在防止不当的设计导致人员的伤害及绝缘破坏;(3) 接地方法：a. 接地方式I. 机械式固定：不可经由塑料连接,且须有防止松动作用(如WASHER)的产品;II. 防腐蚀：指两种以上不同金属连接其电化学电位差不能＞0.6V;III.接地线：至少18AWG之绿滚黄线,如果LINE/NEUTRAL>18AWG,则须使用与其同等号线之线材(AWG: AMERICA WIRE GAUGE 美国线规) ;IV. 接地螺丝／螺栓的要求：至少NO.6或M3.5V.接地螺丝／螺栓之金属固定物厚度要求：螺丝直接锁在金属板上,则金属板必须有最小２倍的螺丝螺纹的厚度,若使用NUT方式固定则无厚度要求;VI.接地螺丝／螺栓的固定扭力：最小1.3牛顿米;b. 接地确认测试25A或30A接地电流测试,时间为2分钟附注: I. 接地螺丝不可用自攻螺丝;II. 若有其它的地线,欲锁于同一螺柱上,则须用另一螺母分开固定之.(4) 开孔方式a. 顶部（带有危险电压裸露组件正上方），符合下列任一要求即可:I. 任何一方向量测，尺寸不超过5mm;II. 宽度在1mm内，长度不限；III.尺寸大小不限，但须确保外物不会直接掉入孔内而碰触到具危险电压零件．b. 侧面，符合下列任一项要求即可I. 任何方向尺寸必需＜5mmII.宽度在1mm内，长度则不限III结构上采用百叶窗结构或类似的限制结构，可使外来的垂直掉落物向外偏离以避免触及产品内部裸露组件；IV.开孔位置适当，并在其投影5度角X围内，无具危险电压零件存在．C. 下方，符合下列任一项要求即可I. 无任何开孔II. 开孔大小不限，但须在下列物品下方：i. PVC ,TFE ,PTFE, TEP 及NEOPRENE 做成绝缘导体及连接头；ii. 具阻抗保护或过热保护的马达；iii. 符合防火外壳要求的内部屏障或是细目金属纲或是其余类似物；III. 若有40mm以下的开孔，但须在防火等级V-1以上的零件之下；IV. 孔大小不限，但开孔上方须设遮蔽板；V. 若为金属底壳，开孔大小及孔距均应符合相关要求；VI. 以细目金属纲做屏蔽，其纲目大小不超过２mm*2mm,且织纲金属线之直径不小于0.45mm; 总之: 外壳开孔,固然千变万化,但是以TEST PIN测试时,不可碰触到具危险电压裸露零件PCB设计安规要求1保险管的安规标识齐全保险丝附近是否有6 项完整的标识，包括保险丝序号、熔断特性、额定电流值、防爆特性、额定电压值、英文警告标识。

开关电源安规主要内容森树强电子一. 安全距离规范(针对初, 次级及高压, 大电流区域PCB布板)1. 交流输入L - N, N- GND, L- GND间距必须大于3.5毫米.2. 初级整流滤波电容正, 负级间距须大于4毫米.3. 初, 次级间距须大于6毫米(光耦处间距最小).4. 次级电路电压小于48V的区域布板时一般不作安全间距要求.注: 电气间隙与爬电距离应符合相关要求.二. 耐压测试规范测试内容及标准:1. 输入–输出耐压测试及标准l 交流3000V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.2. 输入–大地耐压测试l 交流1500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.3. 输出–大地耐压测试l 直流500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.注：大地为外壳地.测试仪器为耐压测试仪.三. 绝缘测试规范测试内容及标准:1. 输入 - 大地>500Mohm为合格2. 输出 - 大地 >500Mohm为合格3. 输入 - 输出 >500Mohm为合格四. 温度测试规范1. 测试内容: 开关电源长时间稳定工作后, 测试开关 MOSFET, 开关变压器, 初级整流滤波电容,次级整流管, 滤波电感的温度值并记录.2. 判定标准: 将所测温度数值和相关标准安全值对比, 以上器件的温度值必须小于安全值.五. 过载测试规范测试内容: 对每路输出均单独作过载试验(多路输出不同时作过载试验).测试方法及判定标准(1) 在该路输出开关变压器次级交流输出端加负载并使其带满载,长时间通电工作.(2) 监测开关变压器(磁芯, 漆包线包)的恒定温度值并记录, 不能超过允许值(厂商提供), 且应有15%左右裕量. 同时, 应无过温度保护动作.(3) 若出现过温度保护, 记录此时温度值.六. 元器件(部分)短路测试规范1.测试内容:(1) 开关MOSFET的D.S.G极作相互短路试验..(2) 初级整流滤波电容正,负极作短路试验.(3) 次级输出滤波电容正, 负极短路试验.2.测试方法及判定标准--长时间工作, 无起火, 燃烧现象为合格.七. 安规器件选定以下器件属安规器件, 须选用合格产品.:-- X电容,Y电容, 变压器, 保险丝, 光耦, 插座, PVC片, 绝缘垫片,绝缘胶带, 热缩导管等.-----精心整理，希望对您有所帮助!。

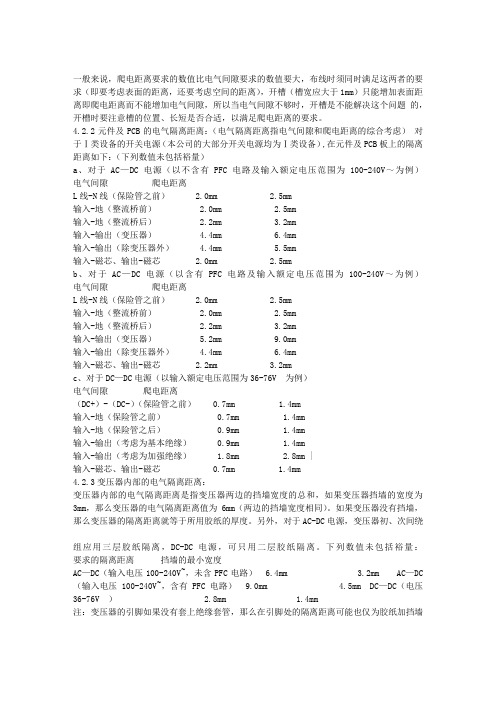

一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

4.2.2元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）a、对于AC—DC电源（以不含有PFC电路及输入额定电压范围为100-240V～为例）电气间隙爬电距离L线-N线（保险管之前） 2.0mm 2.5mm输入-地（整流桥前） 2.0mm 2.5mm输入-地（整流桥后） 2.2mm 3.2mm输入-输出（变压器） 4.4mm 6.4mm输入-输出（除变压器外） 4.4mm 5.5mm输入-磁芯、输出-磁芯 2.0mm 2.5mmb、对于AC—DC电源（以含有PFC电路及输入额定电压范围为100-240V～为例）电气间隙爬电距离L线-N线（保险管之前） 2.0mm 2.5mm输入-地（整流桥前） 2.0mm 2.5mm输入-地（整流桥后） 2.2mm 3.2mm输入-输出（变压器） 5.2mm 9.0mm输入-输出（除变压器外） 4.4mm 6.4mm输入-磁芯、输出-磁芯 2.2mm 3.2mmc、对于DC—DC电源（以输入额定电压范围为36-76V 为例）电气间隙爬电距离（DC+）-（DC-）（保险管之前） 0.7mm 1.4mm输入-地（保险管之前） 0.7mm 1.4mm输入-地（保险管之后） 0.9mm 1.4mm输入-输出（考虑为基本绝缘） 0.9mm 1.4mm输入-输出（考虑为加强绝缘） 1.8mm 2.8mm |输入-磁芯、输出-磁芯 0.7mm 1.4mm4.2.3变压器内部的电气隔离距离：变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm，那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。

开关电源PCB Layout一般要求PCB Layout是开关电源研发过程中的极为重要的步骤和环节，关系到开关电源能否正常工作，生产是否顺利进行,使用是否安全等问题。

开关电源PCB Layout比起其它产品PCB Layout来说都要复杂和困难，要考虑的问题要多得多，归纳起来主要有以下几个方面的要求：一.电路要求1.PCB 中的元器件必须与BOM一致。

2.线条走线必须符合原理图,利用网络联机可以轻做到这一点。

3.线条宽度必须满足最大电流要求,不得小于1mm/1A,以保证线条温升不超过℃.为了减少电压降有时还必须加宽宽度。

4.为了减小电压降和损耗,视需要在线条上镀锡。

二.安规要求1. 一次侧和二次侧电路要用隔离带隔开,隔离带清晰明确. 靠隔离带的组件,在10N的推力作用下应保持电气距离要求。

2. 隔离带中线要用1mm的丝印虚线隔开,并在高压区标识DANGER / HIGHVOLT AGE。

3. 各电路间电气间隙(空间距离)：(1) 一次侧交流部分: 保险丝前L-N≧2..5mmL.N↔大地(PE)≧2. 5mm保险丝后不做要求.(2) 一次侧交流对直流部分≧2mm(3) 一次侧直流地对大地≧4mm(4) 一次侧对二次侧部分4mm(一二次侧组件之间)(5) 二次侧部分: 电压低于100V≧0.5mm电压高于100 V(6) 二次侧地对大地≧1mm4. 各电路间的爬电距离：(1) 一次侧交流电部分: 保险丝前L-N≧2..5mmL.N↔大地(PE)≧2. 5mm保险丝后不做要求.(2) 一次侧交流对直流部分≧2mm(3) 一次侧直流地对大地≧4mm(4) 一次侧对二次侧≧6.4mm光耦,Y电容,脚间距≦6.4时要开槽。

(5) 二次侧部分之间:电压低于100V时≧0.5mm; 电压高于100V时,按电压计算。

(6) 二次侧对大地≧2mm.(7) 变压器二次侧之间≧8mm5. 导线与PCB边缘距离应≧1mm6. PCB上的导电部分与机壳之空间距离小于4 mm时, 应加0.4 mm麦拉片。

电源安规1.UL1310,EN60950安规中针对安全距离方面有什么不同？及HI-POT测试方面具体的指标又有什么不同答: UL1310的安全距离不管是基本还是加强绝缘都是要求8mm，EN60950对于安全距离的要求是，基本绝缘时空间距离2mm、沿面距离2.5mm，加强绝缘时空间距离4mm、沿面距离5mm；HI-POT测试具体的指标有什么不同，简单来讲就是测试电压不同。

2.L线与N线之间，初级与次级之间，高压部分与地之间，及高压部分与不带电金属部分之间的距离（空间距离及爬电距离）在美规及欧规中各为多少？答: L-N的空间距离3.2mm、沿面距离6.4mm；高压对地的空间距离3.2mm、沿面距离6.4mm；高压对金属外壳距离6.4mm；一次对二次又分线性的空间距离3.2mm、沿面距离6.4mm，开关式的空间距离6.4mm、沿面距离9.5mm，以上的距离是UL1310里有开孔的电源适配器的一些距离上的要求。

L-N的空间距离1.6、沿面距离6.4mm；高压对地的空间距离1.6mm、沿面距离6.4mm；高压对金属外壳距离6.4mm；一次对二次又分线性的空间距离1.6mm、沿面距离6.4mm，开关式的空间距离4.8mm、沿面距离6.4mm，以上的距离是UL1310里无开孔的电源适配器的一些距离上的要求。

L线到N线如果是保险丝前的话要求距离是2.5mm，保险丝后没有要求。

一次和二次我以前就讲过，高压对地视为基本绝缘，要求距离就是基本绝缘，高压对金属外壳也是视之为基本绝缘。

1.安规中230v和120v电源L---N,L----G,N---G布线最小距离是多少？一次测和二次测的最小距离又是多少？L，N，G两者之间：对于230V，沿面间距2.5mm，空间间距2.0mm对于120V，沿面和空间间距均为1.2mm一次侧和二次测之间：对于230V，沿面间距5.0mm，空间间距4.0mm对于120V，沿面和空间间距均为1.2mm2.保险丝两边对应的PCB也有距离要求吧，请问是多少mm呢？保险丝两脚间CR 2.5MM CL2.0MM有关初次级的间距,应该参照工作电压,再去查找安规相应的对应电压的CR,CL距离欧规(CE)的安全距离是计算出来的,具体如何计算我也不太清楚,但对变压器一般来说是P——S安全距离为5mm,50HZ P——S 3.5KV 1mA 60S生产中卧式:1.两边用5mm档墙,但所需绕线宽度较大.2.交叉绕线,绕初级时次级侧用5mm,初级用3mm;绕次级时初级侧用5mm,次级侧用3mm.但其初次级偶合较差且漏感较大.3.初、次级侧全部用2-3mm档墙,所有引脚加套管.但其生产时效率较慢.3.初级或次级全部加套管,用3mm档墙;另一侧全部用5mm档墙立式:1.底部(PIN端)加5mm档墙,顶部用3mm档墙2.所有引脚加套管,底部用2-3mm档墙,顶部用3mm档墙.一般为安全起见,都不会选择2mm而统一用3mm档樯.德规(VDE)一般安全距离为6mm 50HZ P-S 3.75KV 1mA 60S P,S-C 2.0KC 1mA 60S生产可同上,只不过将5mm改为6mm.且如果用引脚加套管时档墙不可<3mm。

安规的电源PCB的要求有哪些？你知道吗？
开关耐压与漏电要求
当开关电源的输入、输出电压交流超过36V, 直流超过42V 时，需要考虑触电问题。

安规规定：任何两个可触及件或任何一个可触及件与电源的一极间漏电不要超过及件与电源的一极间漏电不要超过0.7mAp 或直流2mA。

输入电压为开关电源220V时，其冷热地之间的爬电距离不能小于6mm，两端口线间的间距必须大于3mm。

开关变压器的初次级之间的耐压要求使用交流3000v，设定漏电流为10mA。

进行1分钟的测试，其漏电流必须小于10mA.
开关电源的输入端对地（外壳）的耐压使用交流1500V，设定漏电流为10mA,进行1分钟的耐压测试，其漏电流必须小于10mA。

开关电源的输出端对地（外壳）的耐压使用直流500V，设定漏电流为10mA,进行1分钟的耐压测试，其漏电流必须小于10mA。

开关安全爬电距离要求
两线中的一次侧和二次侧安全距离：6mm，加1mm开槽也要4.5mm。

三线中的一次侧和二次侧安全距离：6mm，加1mm开槽也要4.5mm。

保险丝两铜箔之间安全距离>2.5mm。

加1mm开槽也要1.5mm。

L—N,L—GND,N—GND.之间的距离大于3.5mm。

初级滤波电容脚间距>4mm。

初次级间安全距离>6mm。

开关电源PCB布线要求
铜箔与铜箔之间：0.5mm
铜箔与焊点之间：0.75mm
焊点与焊点之间：1.0mm
铜箔与板边之间：0.25mm。
