开关电源安规要求与开关电源安规标准讲解

开关电源安规标准开关电源是一种常见的电源供应设备，广泛应用于各种电子设备中。

为了确保开关电源的安全性和可靠性，各国都制定了相应的安规标准，以规范开关电源的设计、生产和应用。

本文将就开关电源的安规标准进行介绍，希望能够为相关行业提供一些参考和指导。

首先，开关电源的安规标准主要包括以下几个方面：1. 输入电压范围，开关电源的输入电压范围是指其能够正常工作的电压范围。

一般来说，开关电源的输入电压范围应该符合国家或地区的标准电压范围，同时还需要考虑到电网波动和突发情况，确保在一定范围内能够正常工作。

2. 输出电压稳定性，开关电源的输出电压稳定性是指在额定负载下，输出电压的稳定性和波动情况。

一般来说，开关电源的输出电压稳定性应该符合国家或地区的相关标准，以确保电子设备能够正常、稳定地工作。

3. 绝缘强度，开关电源的绝缘强度是指在正常工作条件下，各个电路之间以及电路与外壳之间的绝缘能力。

良好的绝缘强度可以有效地防止电路之间的相互干扰，同时也能够提高开关电源的安全性。

4. 输出电流限制，开关电源的输出电流限制是指在短路或过载情况下，能够及时地限制输出电流，以保护电子设备和用户的安全。

一般来说，开关电源的输出电流限制应该符合国家或地区的相关标准，以确保在异常情况下能够及时地切断输出电流。

5. 温度保护，开关电源在工作过程中会产生一定的热量，为了确保其安全可靠地工作，需要具备一定的温度保护功能。

一般来说，开关电源的温度保护功能应该符合国家或地区的相关标准，以确保在高温情况下能够及时地切断输出电流。

总的来说，开关电源的安规标准是为了确保其在设计、生产和应用过程中能够符合国家或地区的相关法律法规和标准，以确保其安全性和可靠性。

各个环节都需要严格遵守相应的标准，以确保开关电源能够正常、安全地工作，同时也能够保障用户和电子设备的安全。

在实际应用中，厂家和用户都需要严格遵守开关电源的安规标准，同时也需要不断地进行技术创新和改进，以适应不断变化的市场需求和技术发展。

开关电源安规要求安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。

2、加强绝缘：除基本绝缘外施加的独⽴的绝缘，⽤于确保基本绝缘⼀旦失效时仍能防⽌电击。

3、电⽓间隙（clearance）：两个导电零部件之间的最短空间距离。

4、爬电距离（creepage distance）：沿绝缘表⾯测得的两个导电零部件之间的最短路径。

5、Y1电容可以认为具有加强绝缘的功能。

初—次级跨接的电容⽤Y1初—地之间可⽤Y2电容(1.5.7.1)⼯程师设计时常见错误：没有Y1和Y2电容的使⽤概念，以致初---次级之间也“不知不觉”地⽤了Y2电容。

6、设备的防电击保护类别：Ⅰ类设备：采⽤基本绝缘，⽽且有保护接地导体；Ⅱ类设备：采⽤双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产⽣危险电压；7、电源上的铭牌标⽰i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造⼚商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适⽤。

⼯程师设计时常见错误：Ⅱ类设备⼤标贴没有“回”字符没有LOGO或LOGO与认证证书不是同⼀公司交流输⼊性质⽤“AC”表⽰，不⽤“~”表⽰具有额定电压范围或多个额定电压的设备，电流标⽰本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端⼦标⽰预定要与保护接地导线相连的接线端⼦应标⽰符号，该符号不能⽤于其它接地端⼦。

开关电源类产品设计的安全规范文开关电源类产品设计的安全规范是确保产品在使用过程中能够保持人身安全以及防止潜在的火灾风险的重要措施。

本文将介绍一些关键的安全规范，以指导开关电源类产品的设计。

一、输入电压范围设计规范开关电源类产品应该具备一定的输入电压范围，以适应不同地区的电网电压变化。

在设计过程中，需要考虑到用户可能接入的电压范围，并确保产品在这个范围内能够正常工作。

此外，也需要考虑到电网电压的瞬时波动和瞬态干扰对产品的影响，因此需要在设计中加入合适的滤波和保护措施。

二、输出电压稳定性和过载保护规范开关电源类产品的输出电压应该具备良好的稳定性，并且能够在负载变化时能够及时调整输出电压以保持稳定。

同时，产品还应该设计过载保护功能，当负载超出额定范围时，能够及时切断输出，避免产生过流现象，从而防止产品过热和故障的发生。

三、短路保护和过压保护规范为了避免因短路或过压而引起的火灾风险，开关电源类产品需要设计短路保护和过压保护功能。

短路保护功能可以使产品在出现短路时能够自动切断输出，防止过大电流通过导线引发火灾。

过压保护功能可以对输出电压进行监测和调节，当输出电压超过预设的安全阈值时，能够自动切断输出，保护负载和产品的安全。

四、绝缘保护规范在开关电源类产品的设计中，需要考虑到输入和输出之间的电气绝缘保护。

绝缘保护可以防止输入和输出之间的电流回耐坟，从而避免触电事故的发生。

在设计过程中，需要采用合适的隔离材料，确保输入和输出之间有足够的电气绝缘距离，并进行绝缘测试，以确保产品符合安全标准。

五、过温保护规范在开关电源类产品的设计中，需要考虑到产品在工作过程中可能会产生的过热问题。

为了防止过热引发火灾风险，产品需要设计过温保护功能。

过温保护功能可以监测产品的温度，并在温度超过预设安全阈值时，自动切断输出或采取其他保护措施，以防止过热损坏和火灾的发生。

六、电容器的选择和使用规范在开关电源类产品的设计中，电容器是一个非常重要的组件，具有滤波和稳压的作用。

开关电源测试规范和开关电源测试标准第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式1.绝对稳压系数：A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。

即：K=△U0/△UiB．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。

即：S=△Uo/Uo/△Ui/Ui2.电网调整率：它表示输入电网电压由额定值变化±10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

3.电压稳定度：负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。

二．负载对输出电压影响的几种指标形式1.负载调整率（也称电流调整率）：在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2.输出电阻（也称等效内阻或内阻）：在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为：Ro=|△Uo/△IL|欧三．纹波电压的几个指标形式1.最大纹波电压：在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2.纹波系数y（%）：在额定负载电流下，输出纹波电压的有效值Urm与输出直流电压Uo之比，即：y="Urm"/Uo某100%3.纹波电压抑制比：在规定的纹波频率（例如50Hz）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peaktopeak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peaktopeak）值表示，一般在输出电压的1%左右。

开关电源类产品设计的安全规范随着现代电子设备的广泛应用，开关电源作为电子产品的核心部件，被广泛应用于各种应用场景中。

在设计开关电源产品时，安全问题是设计的首要考虑因素之一、因此，本文将认真讨论开关电源类产品设计的安全规范。

1. 电源输入与输出在设计开关电源时，要确保输入和输出电源的接线正确。

输入电源必需与电网连接，必需符合电网标准。

同时，输入电源需要采纳绝缘变压器进行隔离，以确保用户的人身安全。

输出电源也需采纳隔离变压器或其他安全措施进行防护。

在电源输出电压超过安全值时，需要实行过压保护措施。

2. 设计合理的保护电路当开关电源内部发生故障或外部电压异常时，需要具备过电流、过电压保护功能。

为避开对用户的人身安全产生不良影响，设计必需严格遵从以下规范：（1）过电压保护过电压保护电路通常使用过压保险丝或者采纳稳压器进行实现。

保护电路需要可以充足发生过电压时进行快速关闭的功能，以削减电源输出电压的时间，避开对用户产生不良影响。

（2）过电流保护过电流保护功率可以使用熔断器、电子保护管等关断电源输出电路方式实现。

过电流保护在开关电源端口必需有严格保护，避开过载。

3. 安全保护措施在设计开关电源时，需要设置多种安全保护措施，以确保在发生故障时可以快速有效地保护使用者安全。

对于开关电源，实现安全保护可从以下几个方面考虑。

（1）过温保护开关电源工作温度必需得到严格掌控，超温时无论是短时间超温保护还是长时间超温保护，都需要有明确的掌控方法。

过温保护电路旨在检测内部温度并关机以避开温度连续上升并导致事故发生。

（2）漏电保护漏电保护在开关电源端口应有严格防护措施。

渗漏电流可能会导致设备及个体身体损害。

所以，漏电保护电路需要能够快速地检测出电流泄露问题，并实行相应措施，如适时断开电源以保护使用者安全。

（3）短路保护短路保护电路可以监测电源输出端口的电流变化，并实现快速关闭输出端口工作以保护设备和人员的安全。

短路保护的输出电流直接影响开关电源的工作效率和性能。

开关电源安规详述一．安规申请1．为什么要申请安规认证？许多国家都要求出口到其国家的特定产品应通过安全认证且印有相应的安全标记，如欧洲的CE Mark认证，中国从2002年5月1日起强制实行的3C认证等。

另外，欧洲国家的许多消费者认为仅仅只有CE Mark是不够的（因为厂商可以自我宣称CE Mark），还必须有一个标记如TUVGS、NEMKO等，以确认此产品已经公认的认证机构认证过。

可以看出，申请安规认证是进入上述市场所必须的。

另外，认证分强制型认证和非强制型认证。

强制型认证有CE、3C、PSE（日本）等，非强制型认证有TUVGS、UL等，非强制型认证没有强制的认证要求，但出于保障消费者的信心等原因而申请此认证。

2．安规申请步骤安规申请可分为以下三个步骤：（1）申请前：Ø 确认产品需要哪种认证、适用哪种安规标准；Ø 研究相应的安规标准并通过相应的测试和评估来确保产品能够符合此标准；Ø 联系信用、声誉佳的安规测试机构或实验室；Ø 从安规测试机构或实验室取得申请表和报价单，商讨认证费用和其它认证事宜；Ø 准备充足的测试样品、材料和充分的文件；（2）申请中：Ø 提交申请表、初期费用、测试样品、材料及文件，开始认证程序；Ø 监测认证进程，出现较小的问题时和测试机构讨论、协商解决；Ø 出现较大的问题后，需要修改结构或设计时，应立即修改，且相应的文件和测试样品也应立即提交。

Ø 测试通过后，安规机构首次工厂检查；Ø 交清所余申请费用，取得测试报告和证书，检查，存档；（3）申请后：Ø 在产品上打上该认证标记；Ø 安规机构每年不定期工厂检查；Ø 当设计有改动时，不管是小改动还是大改动，均须通知安规测试机构并得到其认可，当有大改动时，安规机构会可能要求补做测试。

3．安规申请需准备的文件有：公司与产品的说明文件及产品说明书（如果有）；简单的性能测试文件与产品规格书；重要的元器件与材料的认证书；元器件清单（编号、规格、供应商、UL认证文件）原理图、PCB板图（插件图、焊盘图、走线图）；火牛与线圈的结构图；外壳外观图（如果有），铭牌图（标签图）；4．安规申请需准备的材料有：开关电源的认证申请需准备的材料有：8-12个完整的样品；易损坏的元器件（如保险丝、整流二极管、开关管等）若干（可能）；浸漆的火牛二个、未浸漆的火牛二个、空白PCB板一张、铭牌图样一张；输入、输出端子，输入、输出线各二套；插头和外壳（塑胶）所用绝缘材料一小块；注：不同的认证机构所需的文件和材料会有所差异。

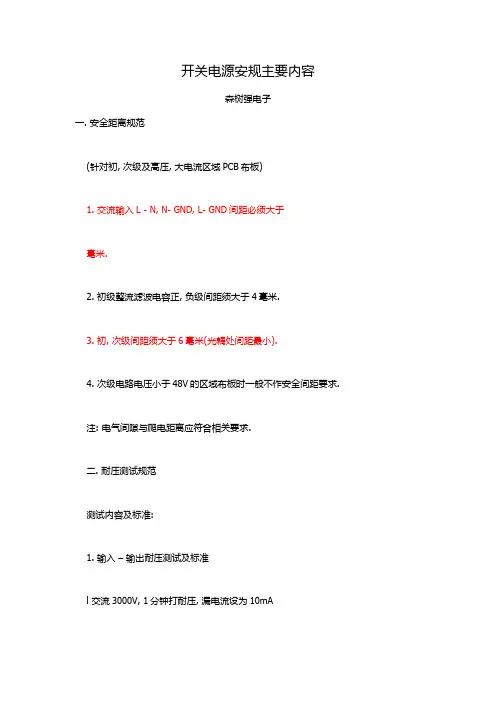

开关电源安规主要内容森树强电子一. 安全距离规范(针对初, 次级及高压, 大电流区域PCB布板)1. 交流输入L - N, N- GND, L- GND间距必须大于毫米.2. 初级整流滤波电容正, 负级间距须大于4毫米.3. 初, 次级间距须大于6毫米(光耦处间距最小).4. 次级电路电压小于48V的区域布板时一般不作安全间距要求.注: 电气间隙与爬电距离应符合相关要求.二. 耐压测试规范测试内容及标准:1. 输入–输出耐压测试及标准l 交流3000V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.2. 输入–大地耐压测试l 交流1500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.3. 输出–大地耐压测试l 直流500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.注：大地为外壳地.测试仪器为耐压测试仪.三. 绝缘测试规范测试内容及标准:1. 输入 - 大地>500Mohm为合格2. 输出 - 大地 >500Mohm为合格3. 输入 - 输出 >500Mohm为合格四. 温度测试规范1. 测试内容: 开关电源长时间稳定工作后, 测试开关MOSFET, 开关变压器, 初级整流滤波电容,次级整流管, 滤波电感的温度值并记录.2. 判定标准: 将所测温度数值和相关标准安全值对比, 以上器件的温度值必须小于安全值.五. 过载测试规范测试内容: 对每路输出均单独作过载试验(多路输出不同时作过载试验).测试方法及判定标准(1) 在该路输出开关变压器次级交流输出端加负载并使其带满载,长时间通电工作.(2) 监测开关变压器(磁芯, 漆包线包)的恒定温度值并记录, 不能超过允许值(厂商提供), 且应有15%左右裕量. 同时, 应无过温度保护动作.(3) 若出现过温度保护, 记录此时温度值.六. 元器件(部分)短路测试规范1.测试内容:(1) 开关MOSFET的极作相互短路试验..(2) 初级整流滤波电容正,负极作短路试验.(3) 次级输出滤波电容正, 负极短路试验.2.测试方法及判定标准--长时间工作, 无起火, 燃烧现象为合格.七. 安规器件选定以下器件属安规器件, 须选用合格产品.:-- X电容,Y电容, 变压器, 保险丝, 光耦, 插座, PVC片, 绝缘垫片, 绝缘胶带, 热缩导管等.。

开关电源类产品设计的安全规范开关电源是现代电子产品中常见的电源形式之一，其具有高效、可靠、节能等优点，被广泛应用于各个领域。

然而，开关电源的设计和使用中，存在一些潜在的安全隐患，因此必须遵循一些安全规范，以确保产品的安全性和稳定性。

安全规范1. 遵循安全标准开关电源是一种高压、高功率、高频率的电源设备，必须遵循一些安全标准，以确保产品的设计和使用符合安全规范。

目前, 国际电工委员会制定的IEC 60950-1、IEC 62368-1的安全标准是开关电源类产品设计必须遵循的国际安全标准。

2. 确保电源的绝缘和接地开关电源的输入端和输出端都必须进行绝缘处理，并且需要接地。

在设计中，应保证绝缘距离符合标准要求，以防止电击和其他安全隐患。

3. 控制电源输出电压和电流在设计中应加入保险丝、电感、电容等元器件来限制电压和电流，避免过载或短路，这是必要的安全措施，可以防止因电压或电流过大造成的设备故障或安全事故。

4. 选择合适的元器件在组装开关电源时，选择元器件的品牌和质量非常关键，一定要选择经过认证和质量可靠的元器件，以确保产品质量可靠稳定、安全性高。

5. 遵循EMC兼容规范开关电源可能会对周围的电子设备产生干扰，因此，还需要满足EMC（电磁兼容性）规范，以确保开关电源产品对其他电子设备没有干扰，符合产品安全标准。

结论开关电源是一种高压、高功率、高频率的电源设备，为了保障产品的安全性和稳定性，我们应该遵守一些安全规范，例如遵循相关安全标准，确保电源绝缘和接地，控制电源输出电压和电流，并选用质量可靠的元器件。

只有这样，才能生产出安全、优质的开关电源类产品。
