开关电源安规标准开关电源是一种常见的电源供应设备，广泛应用于各种电子设备中。
为了确保开关电源的安全性和可靠性，各国都制定了相应的安规标准，以规范开关电源的设计、生产和应用。
本文将就开关电源的安规标准进行介绍，希望能够为相关行业提供一些参考和指导。
首先，开关电源的安规标准主要包括以下几个方面：1. 输入电压范围，开关电源的输入电压范围是指其能够正常工作的电压范围。
一般来说，开关电源的输入电压范围应该符合国家或地区的标准电压范围，同时还需要考虑到电网波动和突发情况，确保在一定范围内能够正常工作。
2. 输出电压稳定性，开关电源的输出电压稳定性是指在额定负载下，输出电压的稳定性和波动情况。
一般来说，开关电源的输出电压稳定性应该符合国家或地区的相关标准，以确保电子设备能够正常、稳定地工作。
3. 绝缘强度，开关电源的绝缘强度是指在正常工作条件下，各个电路之间以及电路与外壳之间的绝缘能力。
良好的绝缘强度可以有效地防止电路之间的相互干扰，同时也能够提高开关电源的安全性。
4. 输出电流限制，开关电源的输出电流限制是指在短路或过载情况下，能够及时地限制输出电流，以保护电子设备和用户的安全。
一般来说，开关电源的输出电流限制应该符合国家或地区的相关标准，以确保在异常情况下能够及时地切断输出电流。
5. 温度保护，开关电源在工作过程中会产生一定的热量，为了确保其安全可靠地工作，需要具备一定的温度保护功能。
一般来说，开关电源的温度保护功能应该符合国家或地区的相关标准，以确保在高温情况下能够及时地切断输出电流。
总的来说，开关电源的安规标准是为了确保其在设计、生产和应用过程中能够符合国家或地区的相关法律法规和标准，以确保其安全性和可靠性。
各个环节都需要严格遵守相应的标准，以确保开关电源能够正常、安全地工作，同时也能够保障用户和电子设备的安全。
在实际应用中，厂家和用户都需要严格遵守开关电源的安规标准，同时也需要不断地进行技术创新和改进，以适应不断变化的市场需求和技术发展。

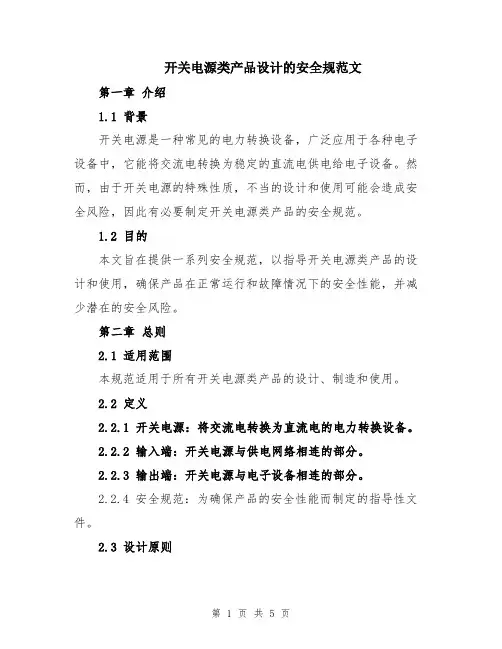

开关电源类产品设计的安全规范文第一章介绍1.1 背景开关电源是一种常见的电力转换设备，广泛应用于各种电子设备中，它能将交流电转换为稳定的直流电供电给电子设备。
然而，由于开关电源的特殊性质，不当的设计和使用可能会造成安全风险，因此有必要制定开关电源类产品的安全规范。
1.2 目的本文旨在提供一系列安全规范，以指导开关电源类产品的设计和使用，确保产品在正常运行和故障情况下的安全性能，并减少潜在的安全风险。
第二章总则2.1 适用范围本规范适用于所有开关电源类产品的设计、制造和使用。
2.2 定义2.2.1 开关电源：将交流电转换为直流电的电力转换设备。
2.2.2 输入端：开关电源与供电网络相连的部分。
2.2.3 输出端：开关电源与电子设备相连的部分。
2.2.4 安全规范：为确保产品的安全性能而制定的指导性文件。
2.3 设计原则2.3.1 安全性原则：在设计过程中，应始终以保障使用者人身安全为首要原则。
2.3.2 可靠性原则：开关电源应具备良好的可靠性，以保证其正常运行和故障情况下的安全性能。
2.3.3 适用性原则：开关电源应根据具体的使用环境和要求进行设计，以确保其适用性和稳定性。
第三章电气安全设计3.1 输入端设计3.1.1 电压范围：开关电源的输入端应具备适当的电压范围，以适应不同的供电网络。
3.1.2 过压保护：应设计过压保护电路，以防止输入端过高的电压损坏开关电源。
3.1.3 过流保护：应设计过流保护电路，以防止输入端超过额定电流而导致的过热和损坏。
3.2 输出端设计3.2.1 输出电压范围：开关电源的输出端应具备稳定的输出电压范围，以满足电子设备的工作要求。
3.2.2 短路保护：应设计短路保护电路，以防止输出端短路而导致的过流和损坏。
3.2.3 过载保护：应设计过载保护电路，以防止输出端超过额定负载而导致的过热和损坏。
3.3 绝缘和接地设计3.3.1 绝缘：开关电源的输入端和输出端应保持良好的绝缘，以防止电击和触电危险。
开关电源安规内容
开关电源安规内容
开关电源安规主要内容
1. 安全距离规范
2. 耐压测试规范
3. 绝缘测试规范
4. 温度测试规范
5. 过载测试规范
6. 元器件(部分)短路测试规范
7. 安规器件选定
一. 安全距离规范
(针对初, 次级及高压, 大电流区域PCB 布板)
1. 交流输入L - N, N- GND, L- GND 间距必须大于
3.5 毫米.
2. 初级整流滤波电容正, 负级间距须大于4 毫米.
3. 初, 次级间距须大于6 毫米(光耦处间距最小).
4. 次级电路电压小于48V 的区域布板时一般不作安全间距要求. 注: 电气间隙与爬电距离应符合相关要求.
二. 耐压测试规范
测试内容及标准:
1. 输入–输出耐压测试及标准
l 交流3000V, 1 分钟打耐压, 漏电流设为10mA
l 耐压仪指示漏电流10mA, 且无飞弧现象为合格.
2. 输入–大地耐压测试。
开关电源安规要求安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。
2、加强绝缘：除基本绝缘外施加的独⽴的绝缘，⽤于确保基本绝缘⼀旦失效时仍能防⽌电击。
3、电⽓间隙（clearance）：两个导电零部件之间的最短空间距离。
4、爬电距离（creepage distance）：沿绝缘表⾯测得的两个导电零部件之间的最短路径。
5、Y1电容可以认为具有加强绝缘的功能。
初—次级跨接的电容⽤Y1初—地之间可⽤Y2电容(1.5.7.1)⼯程师设计时常见错误：没有Y1和Y2电容的使⽤概念，以致初---次级之间也“不知不觉”地⽤了Y2电容。
6、设备的防电击保护类别：Ⅰ类设备：采⽤基本绝缘，⽽且有保护接地导体；Ⅱ类设备：采⽤双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产⽣危险电压；7、电源上的铭牌标⽰i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造⼚商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适⽤。
⼯程师设计时常见错误：Ⅱ类设备⼤标贴没有“回”字符没有LOGO或LOGO与认证证书不是同⼀公司交流输⼊性质⽤“AC”表⽰，不⽤“~”表⽰具有额定电压范围或多个额定电压的设备，电流标⽰本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端⼦标⽰预定要与保护接地导线相连的接线端⼦应标⽰符号，该符号不能⽤于其它接地端⼦。
开关电源类产品设计的安全规范文开关电源类产品设计的安全规范是确保产品在使用过程中能够保持人身安全以及防止潜在的火灾风险的重要措施。
本文将介绍一些关键的安全规范，以指导开关电源类产品的设计。
一、输入电压范围设计规范开关电源类产品应该具备一定的输入电压范围，以适应不同地区的电网电压变化。
在设计过程中，需要考虑到用户可能接入的电压范围，并确保产品在这个范围内能够正常工作。
此外，也需要考虑到电网电压的瞬时波动和瞬态干扰对产品的影响，因此需要在设计中加入合适的滤波和保护措施。
二、输出电压稳定性和过载保护规范开关电源类产品的输出电压应该具备良好的稳定性，并且能够在负载变化时能够及时调整输出电压以保持稳定。
同时，产品还应该设计过载保护功能，当负载超出额定范围时，能够及时切断输出，避免产生过流现象，从而防止产品过热和故障的发生。
三、短路保护和过压保护规范为了避免因短路或过压而引起的火灾风险，开关电源类产品需要设计短路保护和过压保护功能。
短路保护功能可以使产品在出现短路时能够自动切断输出，防止过大电流通过导线引发火灾。
过压保护功能可以对输出电压进行监测和调节，当输出电压超过预设的安全阈值时，能够自动切断输出，保护负载和产品的安全。
四、绝缘保护规范在开关电源类产品的设计中，需要考虑到输入和输出之间的电气绝缘保护。
绝缘保护可以防止输入和输出之间的电流回耐坟，从而避免触电事故的发生。
在设计过程中，需要采用合适的隔离材料，确保输入和输出之间有足够的电气绝缘距离，并进行绝缘测试，以确保产品符合安全标准。
五、过温保护规范在开关电源类产品的设计中，需要考虑到产品在工作过程中可能会产生的过热问题。
为了防止过热引发火灾风险，产品需要设计过温保护功能。
过温保护功能可以监测产品的温度，并在温度超过预设安全阈值时，自动切断输出或采取其他保护措施，以防止过热损坏和火灾的发生。
六、电容器的选择和使用规范在开关电源类产品的设计中，电容器是一个非常重要的组件，具有滤波和稳压的作用。
开关电源安规详述一．安规申请1．为什么要申请安规认证？许多国家都要求出口到其国家的特定产品应通过安全认证且印有相应的安全标记，如欧洲的CE Mark认证，中国从2002年5月1日起强制实行的3C认证等。
另外，欧洲国家的许多消费者认为仅仅只有CE Mark是不够的（因为厂商可以自我宣称CE Mark），还必须有一个标记如TUVGS、NEMKO等，以确认此产品已经公认的认证机构认证过。
可以看出，申请安规认证是进入上述市场所必须的。
另外，认证分强制型认证和非强制型认证。
强制型认证有CE、3C、PSE（日本）等，非强制型认证有TUVGS、UL等，非强制型认证没有强制的认证要求，但出于保障消费者的信心等原因而申请此认证。
2．安规申请步骤安规申请可分为以下三个步骤：（1）申请前：Ø 确认产品需要哪种认证、适用哪种安规标准；Ø 研究相应的安规标准并通过相应的测试和评估来确保产品能够符合此标准；Ø 联系信用、声誉佳的安规测试机构或实验室；Ø 从安规测试机构或实验室取得申请表和报价单，商讨认证费用和其它认证事宜；Ø 准备充足的测试样品、材料和充分的文件；（2）申请中：Ø 提交申请表、初期费用、测试样品、材料及文件，开始认证程序；Ø 监测认证进程，出现较小的问题时和测试机构讨论、协商解决；Ø 出现较大的问题后，需要修改结构或设计时，应立即修改，且相应的文件和测试样品也应立即提交。
Ø 测试通过后，安规机构首次工厂检查；Ø 交清所余申请费用，取得测试报告和证书，检查，存档；（3）申请后：Ø 在产品上打上该认证标记；Ø 安规机构每年不定期工厂检查；Ø 当设计有改动时，不管是小改动还是大改动，均须通知安规测试机构并得到其认可，当有大改动时，安规机构会可能要求补做测试。
3．安规申请需准备的文件有：公司与产品的说明文件及产品说明书（如果有）；简单的性能测试文件与产品规格书；重要的元器件与材料的认证书；元器件清单（编号、规格、供应商、UL认证文件）原理图、PCB板图（插件图、焊盘图、走线图）；火牛与线圈的结构图；外壳外观图（如果有），铭牌图（标签图）；4．安规申请需准备的材料有：开关电源的认证申请需准备的材料有：8-12个完整的样品；易损坏的元器件（如保险丝、整流二极管、开关管等）若干（可能）；浸漆的火牛二个、未浸漆的火牛二个、空白PCB板一张、铭牌图样一张；输入、输出端子，输入、输出线各二套；插头和外壳（塑胶）所用绝缘材料一小块；注：不同的认证机构所需的文件和材料会有所差异。
开关电源安全距离及其相关安全要求范本开关电源是一种常见的电源设备，广泛应用于家庭和工业领域。
由于其工作原理特殊，使用时需要注意安全距离以及相关的安全要求。
下面是一个关于开关电源安全距离及其相关安全要求的范本，供参考：一、安全距离的定义安全距离是指离开关电源一定距离内人员和其他设备不会受到电磁辐射、电击等危害的距离。
针对不同类型和功率的开关电源，其安全距离有相应的要求。
二、一般安全要求1.开关电源应根据国家及相关标准的要求通过产品认证，并获得相应的认证证书。
购买开关电源时，应查看其认证证书，确保其具备相应的安全保障。
2.安装和使用电源时，必须按照产品说明书进行。
不得私自更改电源的结构或电路设计。
3.安装和检测电源时，务必切断电源供应，确保操作安全。
4.在电源工作时，不得私自拆卸开关电源的外壳，以免触电或其它危险。
5.使用开关电源时，应确保室内通风良好，避免过热。
三、开关电源安全距离的具体要求1.低功率开关电源（小于100W）对于低功率的开关电源，一般的安全距离要求为至少30cm。
在安装和使用时应避免离人体和其他设备太近，以免发生电击或电磁辐射危险。
2.中功率开关电源（100W-1KW）对于中功率的开关电源，安全距离要求为至少60cm。
此时，除了确保人体和其他设备的安全外，还应注意开关电源的散热问题，避免过热引发火灾或其他安全问题。
3.高功率开关电源（大于1KW）对于高功率的开关电源，安全距离要求为至少1m。
此时，除了要考虑人体和其他设备的安全外，还应确保电源的散热和耐压能力，避免发生严重的事故。
四、特殊环境下的安全要求1.潮湿环境如果开关电源将安装在潮湿的环境中，应选择具有防潮性能的电源，并避免水分进入电源内部。
2.强电磁干扰环境对于在强电磁干扰环境下工作的开关电源，应选用抗干扰能力强的产品，并注意室内的接地、屏蔽和过滤等措施，以避免电源工作异常。
3.高温环境在高温环境下使用开关电源时，应确保其能正常工作并有足够的散热措施，以保证电源长时间稳定运行。
开关电源类产品设计的安全规范
可以包括以下几个方面：
1. 电源适配器外壳：外壳应该具备防火、耐高温、耐磨损等性能，并符合相关安全认证标准。
2. 输入端和输出端的隔离：为了防止电源适配器输入和输出电流相互影响，必须在两者之间建立有效的隔离，例如使用绝缘材料等。
3. 过压保护和过流保护：开关电源应该具备过压保护和过流保护功能，以确保在异常电压或电流情况下能够自动切断电源，保护用户设备的安全。
4. 短路保护：开关电源应该具有短路保护功能，以避免电流过大导致设备损坏或火灾等事故的发生。
5. 静电保护：开关电源应该具备静电保护功能，以防止静电对电源和用户设备的伤害。
6. 过热保护：开关电源应该具备过热保护功能，即在温度超过一定限制时能够自动切断电源，以避免设备过热引发火灾等危险。
7. 外壳接地：开关电源的外壳应该接地，以防止漏电等问题。
8. 符合相关认证标准：开关电源应该符合相关的安全认证标准，如CE认证、UL认证等，以确保产品的安全性。
总之，安全规范是开关电源类产品设计中非常重要的一部分，可以保证产品的使用安全和可靠性。
不同地区和国家可能会有略微不同的要求和标准，设计师需要熟悉并遵守相应的规定。
