建筑接a 地体为水平接*地体，在土建基础工程 完 工未进行回填土之前，将扁钢接地体敷设好。 并在 与引下线连接处，引出一根扁钢，做好与引 下线连 接的准备工作。扁钢连接应焊接牢固，形 成一个环 形闭合的电气通路，实测接地电阻达到 设计要求后， 再进行回填土。
E
绕建筑物一周埋设，其接地电阻不大于lOQo施 工 后达不到要求时，可增设接U地P 极*。
（4）施工釆用国家标准图集D562, D563,并应 与土 建密切配合。
下 页 图 （a）、（b）、（c） 可 知 ， 该 住 宅 建 筑 设 置 的接闪器为避雷带，避雷带沿屋面四周女儿墙敷设, 支持卡子间距为1 m0在西面和东面墙上分别敷设 两根引 下线（25X4扁钢），与埋于地下的接地体连 接* ，引下线 在距地面l.8m处设置引下线断接卡子。 引下*0线4 支架间距 1.5 mo

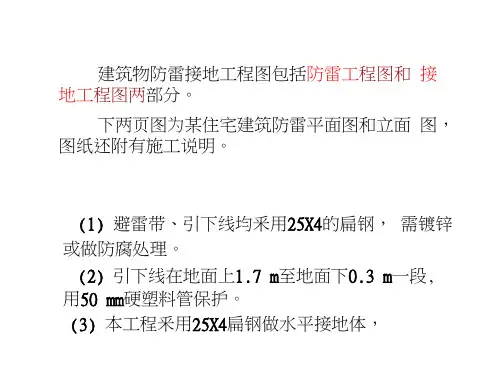

建筑物防雷接地工程图包括防雷工程图和 接 地工程图两部分。
下两页图为某住宅建筑防雷平面图和立面 图， 图纸还附有施工说明。
(1) 避雷带、引下线均釆用25X4的扁钢， 需镀锌 或做防腐处理。
(2) 引下线在地面上1.7 m至地面下0.3 m一段, 用50 mm硬塑料管保护。 (3) 本工程釆用25X4扁钢做水平接地体，
# D一以圆钢直径 8-麻钢宽度
I 一岡钢引下线
2 --25x44 = 90x6〃 连接板 3 -M8 x 30镀锌螺寸.栓
5 一扁钢接地线
(b)用于扁钢连接线
明装引下线断接卡子安装
下页图知,接地体沿建筑物基础四周埋设, 埋 设深度在地平面以下1.65 m,在一0. 68 m开
始向外，距基础中心距离为0.65m.
避雷带扁钢25x4
避凿带支架
I吧1严
m
