心电图机检定JJG

心电图机检定方法的探讨心电图机作为医院诊断与治疗体系的重要组成，在现代医疗发展的过程中扮演着十分重要的角色，通过对心电图机的科学使用能够有效的提升相关疾病的诊疗效果，从而促进了我国居民的身体素质与健康水平。

因此对心电图机的科学检定就有着十分重大的现实意义。

本文旨在结合心电图机检定的实际，在相关理论的指导下，进行检定方法的全面探讨，以增强进心电图机的维修检定的效果，保证其在实践中的高效使用。

标签：心电图机；检定方法；途径方法作为一种人类心脏活动状态记录的医学仪器，心电图机被广泛的被各大医院与医疗机构所使用。

由于其主要针对于心脏活动时电信号的捕捉，因此心电图机测定结果的准确性与患者的诊疗效果直接联系在一起。

因此在《中华人民共和国强制检定工作计量器具目录》之中，明确的将心电图机作为强制检定的计量器，要求相关部门对其进行科学检定。

1 心电图机检定的主要内容对心电图机检定内容的探讨，能够帮助检定工作人员明确自身工作的核心内容，在提高检定工作质量的前提下，大大提升了相关工作人员的工作效率，从而保证了心电图机检定工作的顺利进行。

（1）从现阶段医疗结构心电图机检定的工作实际来看，其主要集中在以下两个方面。

首先作为对心电图机初级检定，相关工作人员需要利用肉眼对心电图机的外部设备以及运行状态进行检定，凭借着在工作中不断积累的经验，将心电图机的工作状态调至最佳，提升心电图机的性能。

其次是利用各类现代科学技术对心电图机的检测计量特性进行追踪检测。

这种对心电图机检测计量特性的测定集中于仪器工作电压、频率间隔、信号灵敏度、记录信号能力等方面。

为了保证检定结果的准确性，在对心电图机进行实际的检定过程之中，需要进行全面的检测，而对于机器工作的频率间隔、信号灵敏度、捕捉生物电信号等重要工作内容进行二次检定，从而最大程度上保证心电图机检定内容全面性与科学性，从而大大提升检定工作的效率，确保检定工作的顺利完成。

（2）为了顺利完成心电图机的检定工作，顺利完成检定工作，就需要根据检定工作的主要内容，采取有针对性的举措。

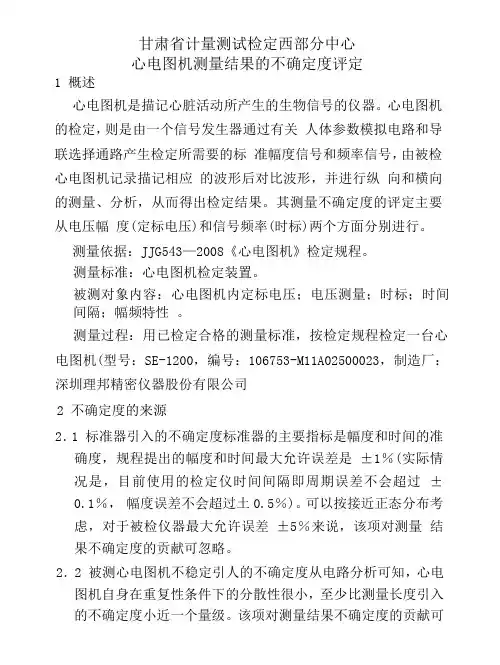

甘肃省计量测试检定西部分中心心电图机测量结果的不确定度评定1 概述心电图机是描记心脏活动所产生的生物信号的仪器。

心电图机的检定，则是由一个信号发生器通过有关人体参数模拟电路和导联选择通路产生检定所需要的标准幅度信号和频率信号，由被检心电图机记录描记相应的波形后对比波形，并进行纵向和横向的测量、分析，从而得出检定结果。

其测量不确定度的评定主要从电压幅度(定标电压)和信号频率(时标)两个方面分别进行。

测量依据：JJG543—2008《心电图机》检定规程。

测量标准：心电图机检定装置。

被测对象内容：心电图机内定标电压；电压测量；时标；时间间隔；幅频特性。

测量过程：用已检定合格的测量标准，按检定规程检定一台心电图机(型号：SE-1200，编号：106753-M11A02500023，制造厂：深圳理邦精密仪器股份有限公司2 不确定度的来源2．1 标准器引入的不确定度标准器的主要指标是幅度和时间的准确度，规程提出的幅度和时间最大允许误差是±1％(实际情况是，目前使用的检定仪时间间隔即周期误差不会超过±0.1％，幅度误差不会超过土0.5％)。

可以按接近正态分布考虑，对于被检仪器最大允许误差±5％来说，该项对测量结果不确定度的贡献可忽略。

2．2 被测心电图机不稳定引人的不确定度从电路分析可知，心电图机自身在重复性条件下的分散性很小，至少比测量长度引入的不确定度小近一个量级。

该项对测量结果不确定度的贡献可以忽略。

2．3 被检心电图机描笔打印分辨力(点距)引入的标准不确定度(p)型号:SE-1200的心电图机打印出的每小格长度为 1.Omm，其由 5个点阵排列组成，故其点距为 0.125mm，按均匀分布。

u(p)0.125mm=0.07 mm2．4 测量长度用分规取样引人的不确定度分量心电图机检定中，测量结果的不确定度主要来源于检定员在被检心电图机记录纸上测量描记的标准信号长度不准所致。

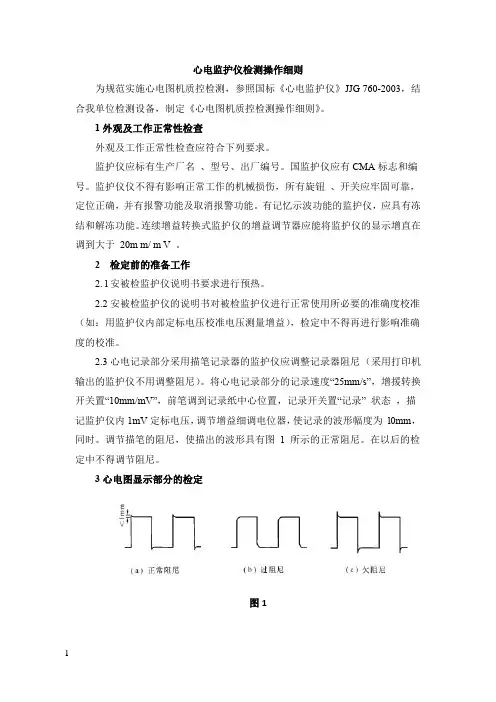

心电监护仪检测操作细则为规范实施心电图机质控检测，参照国标《心电监护仪》JJG 760-2003，结合我单位检测设备，制定《心电图机质控检测操作细则》。

1外观及工作正常性检查外观及工作正常性检查应符合下列要求。

监护仪应标有生产厂名、型号、出厂编号。

国监护仪应有CMA标志和编号。

监护仪仪不得有影响正常工作的机械损伤，所有旋钮、开关应牢固可靠，定位正确，并有报警功能及取消报警功能。

有记忆示波功能的监护仪，应具有冻结和解冻功能。

连续增益转换式监护仪的增益调节器应能将监护仪的显示增直在调到大于20m m/ m V 。

2检定前的准备工作2. l安被检监护仪说明书要求进行预热。

2.2安被检监护仪的说明书对被检监护仪进行正常使用所必要的准确度校准（如：用监护仪内部定标电压校准电压测量增益），检定中不得再进行影响准确度的校准。

2.3心电记录部分采用描笔记录器的监护仪应调整记录器阻尼（采用打印机输出的监护仪不用调整阻尼）。

将心电记录部分的记录速度“25mm/s”，增援转换开关置“10mm/mV”，前笔调到记录纸中心位置，记录开关置“记录” 状态，描记监护仪内1mV定标电压，调节增益细调电位器，使记录的波形幅度为l0mm，同时。

调节描笔的阻尼，使描出的波形具有图 1 所示的正常阻尼。

在以后的检定中不得调节阻尼。

3心电图显示部分的检定图1对于具有打印输出（不包括描笔式记录器描记心电图波形〉的监护仪，心电阁显示部分的检定可在示波屏幕上对所显示的波形进行测量，也可对打印输出的波形进行测量。

3.1 电压测量误差的检定3. 1. 1步进增益转换式检定仪置电压测量误差在检定状态，将监护仪增益转换置l0m m/ mV，检定仪输出电压u i，为1m V、周期为0. 4s 的标准方波信号到监护仪，测量显示屏幕上的信号也压作为u，其相对误按公式（1）计算，δu 应符合最大允许误差要求±10% 的要求。

按上述方法分别检定监护仪的5mm/mV及20mm/ mV 增益挡（检定仪对应输出电压ui，在5mm/ mV 档时为2mV、在20mm/m V 档时为0. 5mV）。

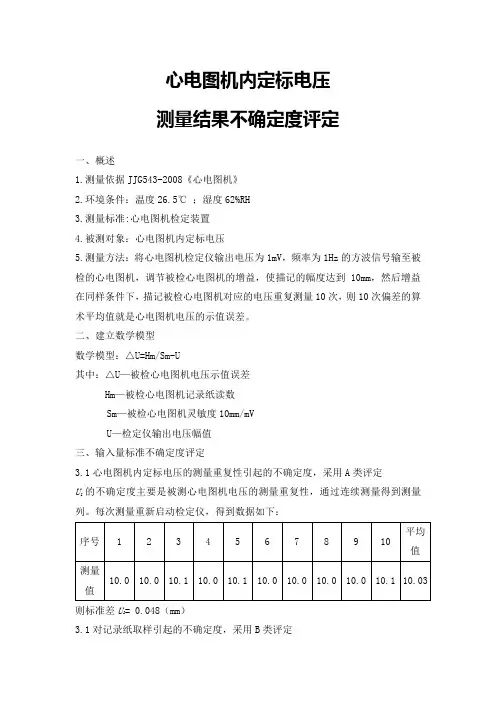

心电图机内定标电压测量结果不确定度评定一、概述1.测量依据JJG543—2008《心电图机》2.环境条件：温度26.5℃；湿度62%RH3。

测量标准:心电图机检定装置4。

被测对象:心电图机内定标电压5.测量方法：将心电图机检定仪输出电压为1mV，频率为1Hz的方波信号输至被检的心电图机,调节被检心电图机的增益，使描记的幅度达到10mm，然后增益在同样条件下，描记被检心电图机对应的电压重复测量10次，则10次偏差的算术平均值就是心电图机电压的示值误差。

二、建立数学模型数学模型：△U=Hm/Sm—U其中：△U—被检心电图机电压示值误差Hm—被检心电图机记录纸读数Sm—被检心电图机灵敏度10mm/mVU—检定仪输出电压幅值三、输入量标准不确定度评定3。

1心电图机内定标电压的测量重复性引起的不确定度，采用A类评定U的不确定度主要是被测心电图机电压的测量重复性，通过连续测量得到测量1列。

每次测量重新启动检定仪，得到数据如下:则标准差U1= 0.048（mm）3.1对记录纸取样引起的不确定度，采用B类评定波形的线宽约为0。

3mm （共两种方法测量）,判断引入的不确定度分量优于1/6线宽即0。

05mm ，按均匀分布:mm mm U h 03.005.031=⨯=3。

2由钢直尺的分辨率引入的不确定度，采用B 类评定钢直尺的最小分度值0。

5mm ，估读的最小分辨率优于1/10，最小分度0.05mm ，按均匀分布:mm mm U 03.005.031=⨯=δ3。

3钢直尺的最大允许误差引入的不确定度，采用B 类评定钢直尺的最大允许误差为0.1mm ，按均匀分布：mm mm U b 06.01.031=⨯=则B 类评定不确定度mm U U U U b h08.022222=++⨯=δ 四、合成标准不确定度合成标准不确定度u c 为：u c =2221U U +==+22)08.0()048.0(0。

09mm五、扩展不确定度包含因子取k =2，则扩展不确定度为：U =2×0。

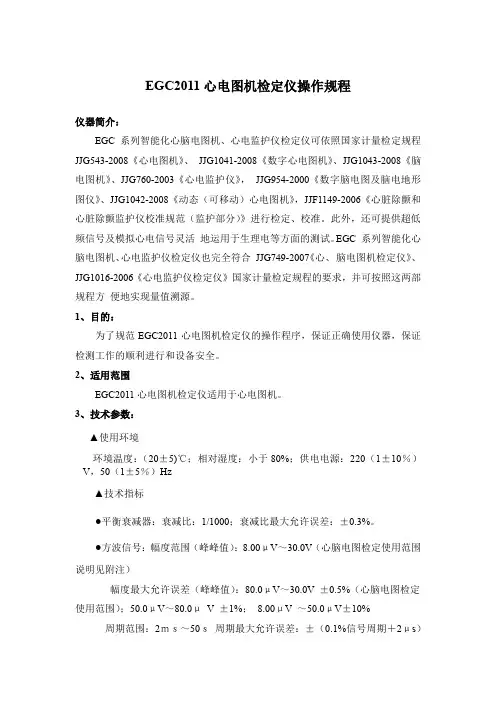

EGC2011心电图机检定仪操作规程仪器简介：EGC 系列智能化心脑电图机、心电监护仪检定仪可依照国家计量检定规程JJG543-2008《心电图机》、JJG1041-2008《数字心电图机》、JJG1043-2008《脑电图机》、JJG760-2003《心电监护仪》，JJG954-2000《数字脑电图及脑电地形图仪》、JJG1042-2008《动态（可移动）心电图机》，JJF1149-2006《心脏除颤和心脏除颤监护仪校准规范（监护部分）》进行检定、校准。

此外，还可提供超低频信号及模拟心电信号灵活地运用于生理电等方面的测试。

EGC 系列智能化心脑电图机、心电监护仪检定仪也完全符合JJG749-2007《心、脑电图机检定仪》、JJG1016-2006《心电监护仪检定仪》国家计量检定规程的要求，并可按照这两部规程方便地实现量值溯源。

1、目的：为了规范EGC2011心电图机检定仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2、适用范围EGC2011心电图机检定仪适用于心电图机。

3、技术参数：▲使用环境环境温度：（20±5)℃；相对湿度：小于80%；供电电源：220（1±10％）V，50（1±5％）Hz▲技术指标●平衡衰减器：衰减比：1/1000；衰减比最大允许误差：±0.3%。

●方波信号：幅度范围（峰峰值）：8.00μV～30.0V（心脑电图检定使用范围说明见附注）幅度最大允许误差（峰峰值）：80.0μV～30.0V ±0.5%（心脑电图检定使用范围）；50.0μV～80.0μV ±1%；8.00μV ～50.0μV±10%周期范围：2ｍｓ～50ｓ周期最大允许误差：±（0.1%信号周期＋2μs）●正弦信号：幅度范围（峰峰值）：8.00μV～30.0V（心脑电图检定使用范围说明见附注）幅度最大允许误差（峰峰值）：（频率在20mHz～200Hz 内）80.0μV～30.0V ±0.5%（心脑电图检定使用范围），50.0μV～80.0μV±1%；8.00μV～50.0μV±10%频率范围：20mHz～1000Hz ，周期最大允许误差：±（0.1%信号周期＋2μｓ）失真度：500Hz 以下，＜1%；500Hz 以上，＜2%；●三角波：周期范围：2ms～50s，周期最大允许误差：±（0.1%信号周期＋2μs）●标准心率信号：心率范围：(10.0～500)次／分钟；心率最大允许误差：±（0.1%信号周期±2ms）幅度范围：（峰峰值）：4.00μV～15.0V 幅度；最大允许误差：（峰峰值）：40.0μV～15.0V±1％；25.0μV～40.0μV±5％；4.00μV～25.0μV±10%●极化电压：直流：±300 mV，电压最大允许误差：±5%●微分信号：频率：1Hz，频率最大允许误差：±0.1% 10Hz 2mV●交流信号：用于动态心电图机的检定。

心电图机检定规程JJG 543-2008JJG 543-2008规程等效采用OIML R90《心电图机》国际建议所提出的计量性能、检定方法和设备，并根据我国实际情况，对个别检定项目略作修改。

适用：单通道、多通道模拟心电图机不适用：数字心电图机、向量心电图机、心电监护仪美国FDA认证，欧盟需要CE认证5.1定标电压（内部幅度校准器）：最大允许相对偏差为±5%心电图机内部均有1mV标准信号发生器，作为衡量人体心电信号电压大小（心电图波形幅度）的标准，即所谓“定标”。

定标电压准确与否决定了心电图机能否准确描记心电波形幅度。

5.2电压测量：最大允许相对误差按±10(1+U1/Uin)%计算（式中U1为电压测量范围的最小值，即0.1mV）考察放大器工作的线性情况，线性是指输出信号应与输入信号成正比变化，较宽的线性工作范围可使心电信号波形失真小。

理想情况下，如灵敏度为10mm/mV时，输入0.2mV、1mV、2mV不同的幅度信号时，描记幅度应为2mm、10mm、20mm。

5.3 时间间隔：最大允许相对误差按±10(1+T1/Tin)%计算（式中T1为时间间隔测量范围的最小值，等于0.06s）5.4 时标：最大允许相对偏差为±5%近些年，有些心电图机中将时标与定标电压信号做在一起，用幅度1mV,时间1s的信号，分别校准幅度和时间。

我国习惯于称定标电压，故目前继续这样称谓。

在R90国际建议中称校准器，校准器产生标准的幅度为1mV,周期为1s的信号，供校准心电图用。

因此，可将规程中的时标理解为这个校准信号周期的时间间隔。

5.5 幅频特性：（1～60）Hz，最大允许相对偏差+5%～－10%5.6 耐极化电压：加±300mV的直流极化电压，幅度最大允许相对偏差±5%尽管心电图机电极已经采用了特殊材料，但是由于温度的变化以及电场和磁场的影响，电极会产生极化电压，一般不高于300mV。

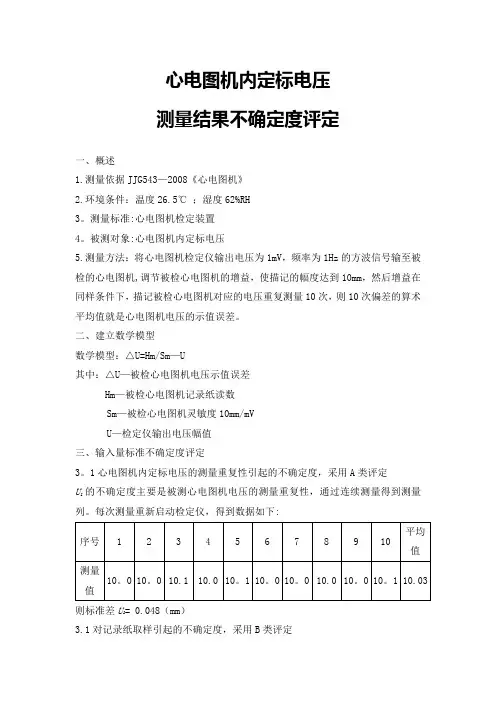

心电图机内定标电压测量结果不确定度评定一、概述1.测量依据JJG543-2008《心电图机》2.环境条件：温度26.5℃；湿度62%RH3.测量标准:心电图机检定装置4.被测对象：心电图机内定标电压5.测量方法：将心电图机检定仪输出电压为1mV，频率为1Hz的方波信号输至被检的心电图机，调节被检心电图机的增益，使描记的幅度达到10mm，然后增益在同样条件下，描记被检心电图机对应的电压重复测量10次，则10次偏差的算术平均值就是心电图机电压的示值误差。

二、建立数学模型数学模型：△U=Hm/Sm-U其中：△U—被检心电图机电压示值误差Hm—被检心电图机记录纸读数Sm—被检心电图机灵敏度10mm/mVU—检定仪输出电压幅值三、输入量标准不确定度评定3.1心电图机内定标电压的测量重复性引起的不确定度，采用A类评定U的不确定度主要是被测心电图机电压的测量重复性，通过连续测量得到测量1列。

每次测量重新启动检定仪，得到数据如下：则标准差U1= 0.048（mm）3.1对记录纸取样引起的不确定度，采用B类评定波形的线宽约为0.3mm （共两种方法测量），判断引入的不确定度分量优于1/6线宽即0.05mm ，按均匀分布：mm mm U h 03.005.031=⨯=3.2由钢直尺的分辨率引入的不确定度，采用B 类评定钢直尺的最小分度值0.5mm ，估读的最小分辨率优于1/10，最小分度0.05mm ，按均匀分布：mm mm U 03.005.031=⨯=δ3.3钢直尺的最大允许误差引入的不确定度，采用B 类评定钢直尺的最大允许误差为0.1mm ，按均匀分布：mm mm U b 06.01.031=⨯=则B 类评定不确定度mm U U U U b h08.022222=++⨯=δ 四、合成标准不确定度合成标准不确定度u c 为：u c =2221U U +==+22)08.0()048.0(0.09mm五、扩展不确定度包含因子取k =2，则扩展不确定度为：U =2×0.09mm=0.18mm相对扩展不确定度（描记的幅度为10mm ）:U =1.8%六、测量不确定度的报告与表示心电图机内定标电压的测量结果的相对扩展不确定度（描记的幅度为10mm ）： Ｕ=1.8% ,k =2。

分析动态（可移动）心电图机检定工作中的注意事项摘要：笔者通过论述动态（可移动）心电图机作用及意义，指出在检定中要注意导联线破损或者老化情况，及时更换和维修，减少检测对波形的影响；导联线要采用正确接线方式，注意信号幅度峰值、定时误差和患者携带的心脏起搏器对检定的影响，让检定和计量工作在标准的规程下进行。

关键词：动态；心电图机；检定心电图是医院常用的检测患者心率的重要医疗器械，其用途广，检测的准确性直接决定着医生对患者下一步的治疗方案。

随着医疗器械技术不断发展，各种心电图机不断更新，给了医院更多的选择空间，但是动态（可移动）心电图机由于小巧、可以随身携带使用，是很多患者首选的心电监测装置。

动态（可移动）心电图机主要分为3个类型：可连续记录的分析型心电图机、可连续分析但是只有部分记录功能心电图机、不能进行连续分析的间断型的心电图机，在动态（可移动）心电图机的检定中，需要注意其中的细节，防止出现检定失准情况，影响心电图机的使用。

1动态（可移动）心电图机作用及意义目前用于动态（可移动）心电图机检定的标准为JJG 1042-2008《动态（可移动）心电图机检定规程》。

该详细的规定了该类型心电图的检定范围和方法，具有很好的指导作用。

动态心电图机主要由移动式记录器和回收装置组成，现代化的心电图机一般都带有自动分析功能，省去了繁琐的人工分析过程，提高了检测的准确性，节省了大量时间。

移动式记录器是由患者自身携带的心电记录装置，其连接的心电电极线用于长时间的记录或者记录分析患者的心电信号。

回收装置主要是对移动式记录器存储的数据进行现实和分析，同时对文本进行处理，达到在线现实的目的。

移动式心电图机能够在患者自然状态下连续24小时或者更长时间的记录三通道或者多通道心电信号，通过计算机进行显示、分析处理，患者能够发现心率失常情况及ST段的异常的变化，为临床医疗诊断和治疗提供依据。

2检定工作中需要注意的问题由于动态心电图机具有上述独特的信号处理和分析功能，在进行检定时需要从多个方面进行细节的把控，主要从如下表1所示的过程进行总体检定。

1.左手L 黄橙橙，右手R 红彤彤，右脚踩地黑黝黝，左脚F 踏青绿茵茵。

六个胸导：红黄绿棕青紫。

2.数字心电图机利用ECG 电极从人体提取生理电信号，经导联输入网络、导联选择器 送入 前置放大、滤波电路，再经A/D 变换后送入控制部分，经过数字处理、滤波、变换后送人记录器和显示器，从而记录和显示出心电图波形。

3.计量标准仪器：信号发生器、模拟阻抗电路、分规、刻度尺。

4.1内定标电压误差：（最大误差不超过5%）调节信号发生器2.5Hz 、1mV 的方波信号；被检心电图机10mm/mV 、25mm/s 。

首先测量被检仪器Ⅰ、Ⅱ、Ⅲ导联上记录的内定标电压信号幅度hC i (i=1,2,3)，然后将方波信号通过阻抗Z 输入被检仪器测量Ⅰ、Ⅱ导联上记录的外部方波信号幅度hE i (i=1,2)。

将被检心电图机的R 电极接到模拟阻抗电路的L 端，L 电极接到模拟阻抗电路的R 端，测量Ⅲ导联上所记录的外部方波信号幅度hE 3。

内定标电压误差：%1001⨯⎪⎪⎭⎫ ⎝⎛-=i i i hE hC C δ 4.2输入电压范围：（各导联不小于0.03~5mV ，且波形无失真）调节信号发生器0.75Hz 、5.0mV 的ECG 仿真信号。

被检心电图机5mm/mV 、25mm/s 。

在Ⅰ、Ⅱ、aVR 导联分别记录仿真信号波形，测量波峰-波谷幅度。

调节信号发生器0.5mV ，被检心电图机20mm/mV ，在Ⅰ、Ⅱ、aVR 导联分别记录仿真信号波形。

Ⅰ、Ⅱ导联ST 段应位于基线之下，aVR 导联ST 段应位于基线之上。

下列均满足时可判定被检仪器输入电压范围在0.03~5mV 之间：①当仿真信号的幅度值为5mV 时，被测导联记录波形的幅度值为（5±0.35）mV ； ②信号波形无明显畸变（P 波、R(S)波上应明确分辨出凹陷和下错）；③基线电平与ST 段电平之间存在差值；④当仿真信号幅度值为0.5mV 时，记录波形Ⅰ、Ⅱ导联ST 段位于基线之下、aVR 导联位于基线之上。

心电图机电压测量不确定度评定一、概述1、依据JJG543-2008《医用超声诊断仪超声源》检定规程及JJF1059—1999《测量不确定度评定与表示》技术规范2、地点临沧市人民医院120急救中心，测量环境：温度20.9℃，相对湿度62%。

评定所选用的心电图，型号FX7202 出厂编号：18023014制造商：北京福田电子医疗有限公司。

标准器为心脑电图机检定仪，型号：ECG-1C 出厂编号6709 制造商呼和浩特市铨仪计量技术研究所。

3、测量方法，按照规程要求，将被检心电图机置Ⅰ导联，灵敏度置10mm/mV。

检定仪把频率为10Hz、峰峰值为1mV,记录心电图波形显示，测量记录纸的幅度即为心电图机电压测量值。

二、建立数学模型心电图机的检定是由一个型号发生器（标准器）产生所需的幅度和频率，由被检心电图机记录描述相应的波形对比波形后，通过横向和纵向测量、分析后得到相应的结论。

因此可以建立如下数学模型 Y=XY——被检仪器读取值X——标准器输出值但是在实际试验中，考虑到标准器本身、数显仪器分辨力、随机效应的不确定度影响，心电图机的测量值与标准器的输出值之间的不确定度关系可以变化为下式：Y=X+X1+X2式中：Y被测心电图读取值，X标准器自身的不确定度，X1数显仪器分辨力引入的不确定度，X2随机效应引入的不确定度。

三、各分量标准不确定度分析(一)随机效应导致的不确定度分量分析随机效应导致的不确定度分量主要由重复测量分散性引入的，采用A 类评定方法进行评定。

在重复条件下用该心电图机对电压进行10次测量，心电图机描述数值（测量记录纸波形）得到如下结果（10.0 9.95 10.0 9.95 10.0 9.90 9.95 9.95 10.0 9.90）单位为:mm。

分散性分量导致的不确定度用贝塞尔公式进行计算：10次测量X的平均值为9.96mm 实验标准差为0.041mm，相对标准差为u(X2)=0.41%(二)系统效应导致的不确定度分量分析1、数显仪器分辨力引入的不确定度分析已知标准器说明书中幅度范围为80.0μV～30V, 分辨率为1μV，数显仪器分辨力导致的不确定度近似矩形分布则相对标准不确定度用B类评价，其结果如下：u(X1)=(0.29×1μV)÷1000μV×100%=0.029%2、由标准器自身引入的不确定度分析已知标准器说明书中幅度范围为80.0μV～30V,最大允许误差为0.5%，标准器自身引入的不确定度类似于矩形分布，则标准器本身引入的相对标准不确定度采用B类评价，其结果如下：u(X)=0.5%÷3-2=0.29%四、合成相对标准不确定度随机效应导致的相对标准不确定度分量u(X2) 0.41%标准器本身引入的相对标准不确定度u(X) 0.29%数显仪器分辨力引入的相对标准不确定度u(X1) 0.029%以上各分量各不相关，合成标准不确定度如下u(Y)=【u(X2)2+ u(X)2+ u(X1)2】1/2=0.5%五、扩展不确定度的评定取包含因子k=2，相对扩展不确定度U rel= u(Y)〃k=1%六、报告心电图机检定计量标准的工作原理进行测量，对在检心电图机描述波形的横向纵向测量中，其电压幅度测量结果为9.96mm,相对扩张不确定为U rel=1%，包含因子K=2。

图2 1#高线27#、28#减径机组包络解调频谱图
热轧总厂调整生产计划，利用停机时间将该设备进行维修更换，处理完毕后，经过试机与一段时间的热负荷生产验证，整体运行情况良好。

热轧总厂设备在线监测系统自2020年7月随产线一同投用以来，已保障高棒、高线共5条生产线精轧区高速旋转设备超过26个月，累计发现、诊断、处理完毕的案例13起，有效地避免了设备突发事故造成非计划停机，并在运行过程中应用知识工程不断积累故障经验来丰富设备故障库，降低了设备维修费用和非计划停机时间，产生了大量的经济效益，为安全生产保驾护航。

图1 数字心电图机原理框图
4 数字心电图机检定过程中的注意事项
4.1 数字心电图机信号干扰
首先，确保数字心电图机与标准器连接完好，依次查看导联线是否为配套导联线，导联线有无破损，保证导联线和接线柱充分稳固接触、可靠接地，确保导联线
图2 检定连接示意图
调节信号发生器输出幅度为0.5mV、频率为1Hz
心率（HR）测试信号，调节被检心电图机的灵敏度，将其设置为10mm/mV，记录速度设置25mm/s。

按表1改变心率测试信号的幅度和心率，记录被检心电图机显示的心率值。

5.2 测量模型
δ=HR m -HR nom（1）式中，δ为心率示值误差；H R m为心率测试值，次/min；HR nom为信号发生器输出的心率标称值，次/min。

标准不确定度分量汇总表
将数据带入式（3），由心率测量结果重复性引入
的标准不确定度分量为：
==0.13
1
（2）不确定度分量
器的心率范围为。

数字心电图机检定注意事项及心率测量结果的不确定度分析马文慧;陈淑荣
【期刊名称】《中国设备工程》
【年(卷),期】2024()6
【摘要】数字心电图机是国家强制检定的医疗卫生类计量器具之一,其通过测量人体心脏活动中所产生的各种生理信号来判断人体心脏存在的问题,因其高可靠性和易操作性,在临床医疗和科研领域中被广泛应用。

本文在阐述数字心电图机的工作原理的基础上,从计量检定工作中遇到的实际问题出发,分析整理了数字心电图机检定过程中的注意事项。

本文依据JJG 1041-2008《数字心电图机检定规程》中规定的心率检定方法与JJF 1059.1-2012《测量不确定度评定与表示》提供的评定方法,围绕数字心电图机的心率示值测量结果的不确定度做出了分析与评定。

【总页数】3页(P185-187)
【作者】马文慧;陈淑荣
【作者单位】北京市西城区计量检测所
【正文语种】中文
【中图分类】TH772
【相关文献】
1.心电图机检定中长度测量仪器的选择与测量不确定度分析
2.数字心电图机心率示值误差测量结果的不确定度评定
3.心电图机检定装置计量比对电压测量结果不确
定度分析报告4.心电图机检定要点及电压测量的不确定度评定5.心电图机检定中长度测量仪器的选择与测量不确定度分析
因版权原因，仅展示原文概要，查看原文内容请购买。
