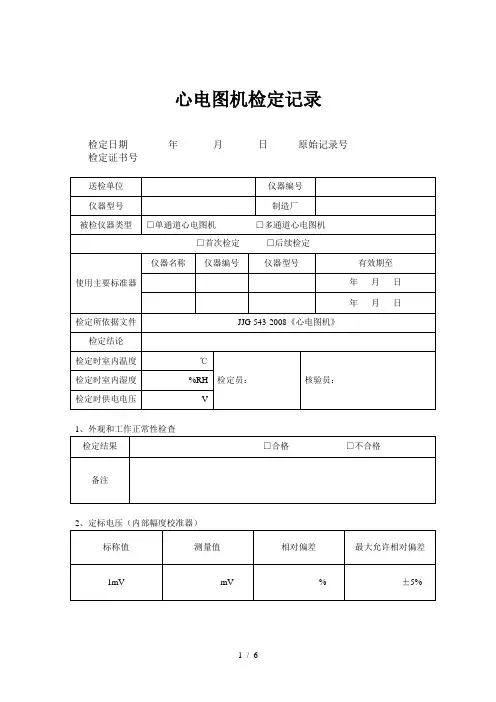

心电图机检定纪录

医用心电图机的计量检定及常见问题分析摘要:心电图机的主要功能是记录心脏的活动，通过将心脏跳动频率转换为可观察到的生理信号的主要设备，在医疗中占据非常重要的地位。

通过使用心电图机可以有效的检测到患者的心脏跳动状况。

针对心电图机要进行定期的检测维修，保证设备可以正常的运行，避免出现错误数据或者设备运行出现故障等问题，严重影响实际的治疗，危害患者的生命健康。

在实际对心电图机进行检测过程中会出现很多问题，在对设备进行检定时要有丰富的经验，针对实际问题给出最有效的维修方法。

通过对各种问题进行检测并记录解决问题的方法为以后设备的维修检测提供便利。

关键词:医疗设备；心电图机；计量检定总结针对心脏的检测主要使用的仪器就是心电图机，通过该仪器可以检测到心脏是否正常且不会对身体造成损伤，操作方便以及检测速度快等优点也使得该仪器能够广泛得到应用的主要原因。

通过使用心电图机，医护人员可以得到患者自身最及时且最准确的身体数据，在后续的治疗和护理中起到更好的效果。

心电图机的重要性越来越大，应用的范围也越来越广其对心脏检测的作用也具有不可代替性。

因此，想要通过该仪器得到最有效的数据就需要对该设备进行不断的优化和检测，保证该仪器可以进行正常的运行，为医护人员提供更加精确的数据。

一、心电图结构及原理通过对心电图机的结构进行拆解分析发现，该仪器主要通过输入电路、心电放大、信号处理、信息记录与信息现实以及电源5大部分组成。

该仪器进行运行时，内部的导联线会接收体表的心电信号，将这些收集到的心电信号通过心电放大单元进行放大，在进入心电放大前，心电信号会被优化过滤，对其中的干扰信息进行删除优化，之后再将心电信号输送到处理单元进行再次的处理，得到的数据会通过仪器的现实零件呈现出来供医护人员观察研究，还有一部分数据通过与心电图机相连的驱动马达走纸接受，之后由该零件将信号记录在热敏纸上。

二、心电图机计量检定中存在的问题2.1整机不工作心电图机经常出现的故障就是整机无法运行，这种故障的出现也是经常困扰医护人员的难题。

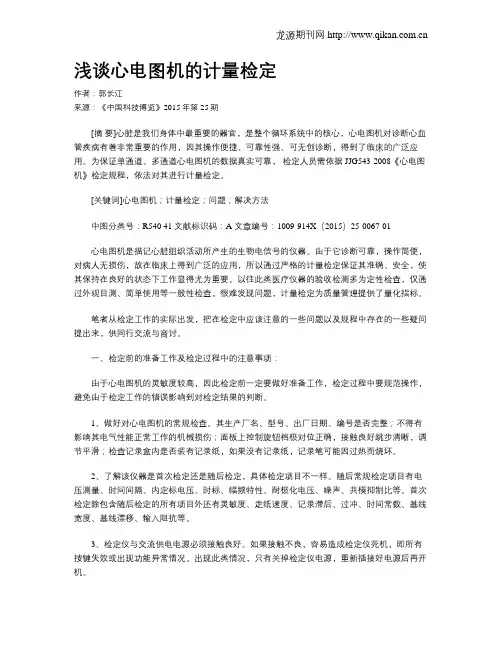

浅谈心电图机的计量检定作者：郭长江来源：《中国科技博览》2015年第25期[摘要]心脏是我们身体中最重要的器官，是整个循环系统中的核心，心电图机对诊断心血管疾病有着非常重要的作用，因其操作便捷、可靠性强、可无创诊断，得到了临床的广泛应用。

为保证单通道、多通道心电图机的数据真实可靠，检定人员需依据JJG543-2008《心电图机》检定规程，依法对其进行计量检定。

[关键词]心电图机；计量检定；问题；解决方法中图分类号：R540 41 文献标识码：A 文章编号：1009-914X（2015）25-0067-01心电图机是描记心脏组织活动所产生的生物电信号的仪器。

由于它诊断可靠，操作简便，对病人无损伤，故在临床上得到广泛的应用，所以通过严格的计量检定保证其准确、安全，使其保持在良好的状态下工作显得尤为重要。

以往此类医疗仪器的验收检测多为定性检查，仅通过外观目测、简单使用等一般性检查，很难发现问题，计量检定为质量管理提供了量化指标。

笔者从检定工作的实际出发，把在检定中应该注意的一些问题以及规程中存在的一些疑问提出来，供同行交流与商讨。

一、检定前的准备工作及检定过程中的注意事项：由于心电图机的灵敏度较高，因此检定前一定要做好准备工作，检定过程中要规范操作，避免由于检定工作的错误影响到对检定结果的判断。

1、做好对心电图机的常规检查。

其生产厂名、型号、出厂日期、编号是否完整；不得有影响其电气性能正常工作的机械损伤；面板上控制旋钮档极对位正确，接触良好跳步清晰，调节平滑；检查记录盒内是否装有记录纸，如果没有记录纸，记录笔可能因过热而烧坏。

2、了解该仪器是首次检定还是随后检定，具体检定项目不一样。

随后常规检定项目有电压测量、时间间隔、内定标电压、时标、幅频特性、耐极化电压、噪声、共模抑制比等。

首次检定除包含随后检定的所有项目外还有灵敏度、走纸速度、记录滞后、过冲、时间常数、基线宽度、基线漂移、输入阻抗等。

3、检定仪与交流供电电源必须接触良好。

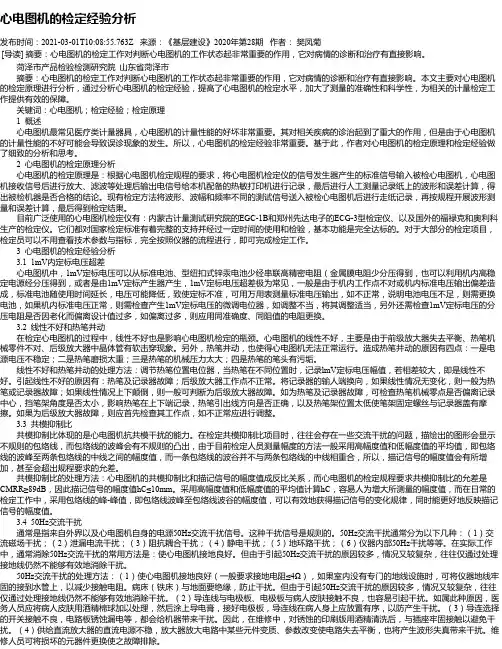

心电图机的检定经验分析发布时间：2021-03-01T10:08:55.763Z 来源：《基层建设》2020年第28期作者：樊凤菊[导读] 摘要：心电图机的检定工作对判断心电图机的工作状态起非常重要的作用，它对病情的诊断和治疗有直接影响。

菏泽市产品检验检测研究院山东省菏泽市摘要：心电图机的检定工作对判断心电图机的工作状态起非常重要的作用，它对病情的诊断和治疗有直接影响。

本文主要对心电图机的检定原理进行分析，通过分析心电图机的检定经验，提高了心电图机的检定水平，加大了测量的准确性和科学性，为相关的计量检定工作提供有效的保障。

关键词：心电图机；检定经验；检定原理 1 概述心电图机最常见医疗类计量器具，心电图机的计量性能的好坏非常重要。

其对相关疾病的诊治起到了重大的作用，但是由于心电图机的计量性能的不好可能会导致误诊现象的发生。

所以，心电图机的检定经验非常重要。

基于此，作者对心电图机的检定原理和检定经验做了细致的分析和思考。

2 心电图机的检定原理分析心电图机的检定原理是：根据心电图机检定规程的要求，将心电图机检定仪的信号发生器产生的标准信号输入被检心电图机，心电图机接收信号后进行放大、滤波等处理后输出电信号给本机配备的热敏打印机进行记录，最后进行人工测量记录纸上的波形和误差计算，得出被检机器是否合格的结论。

现有检定方法将波形、波幅和频率不同的测试信号送入被检心电图机后进行走纸记录，再按规程开展波形测量和误差计算，最后得到检定结果。

目前广泛使用的心电图机检定仪有：内蒙古计量测试研究院的EGC-1B和郑州先达电子的ECG-3型检定仪、以及国外的福禄克和奥利科生产的检定仪。

它们都对国家检定标准有着完整的支持并经过一定时间的使用和检验，基本功能是完全达标的。

对于大部分的检定项目，检定员可以不用查看技术参数与指标，完全按照仪器的流程进行，即可完成检定工作。

3 心电图机的检定经验分析3.1 1mV内定标电压超差心电图机中，1mV定标电压可以从标准电池、型纽扣式锌汞电池少经串联高精密电阻（金属膜电阻少分压得到，也可以利用机内高稳定电源经分压得到，或者是由1mV定标产生器产生，1mV定标电压超差极为常见，一般是由于机内工作点不对或机内标准电压输出偏差造成，标准电池随使用时间延长，电压可能降低，致使定标不准，可用万用表测量标准电压输出，如不正常，说明电池电压不足，则需更换电池，如果机内标准电压正常，则需检查产生1mV定标电压的微调电位器，如调整不当，将其调整适当，另外还需检查1mV定标电压的分压电阻是否因老化而偏离设计值过多，如偏离过多，则应用同准确度、同阻值的电阻更换。

x医附院心电图机维护保养检查记录表
备注：
1.科室心电图机维护保养由_______岗位护士负责。

2.每周____________进行心电图机外观、附件、性能等检测。

（空格内填写每月设定维护时间，如“每周周二”，若无固定时间要求，可将空格删除）。

3.每季度__________进行心电图机内部电池保养。

（空格内填写每季度设定维护时间，如“每季度第一个月第二周周二”，若无固定时间要求，可将空格删除）。

4.记录单填写要求：
（1）机器编号可具体填写编号，如①、②、…..，若为顺序维护可直接记录①-----XX。

（2）根据要求完成维护后，正常项目在相应栏内打“√”，异常项目在相应表格内直接注明异常机器编号，对异常情况的处理及特殊问题可记录于备注栏。

x医附院简易呼吸器维护保养检查记录表
备注：
1.科室心电监护仪维护保养由_______岗位护士负责。

2.每季度进行简易呼吸器外观、附件、性能等检测。

3. 记录单填写要求：
（1）机器编号可具体填写编号，如①、②、…..，若为顺序维护可直接记录①-----XX。

（2）根据要求完成维护后，功能良好在相应栏内打“√”，异常项目在相应表格内直接注明异常机器编号，对异常情况的处理及特殊问题可记录于备注栏。
