电插锁和磁力锁介绍

门锁在门禁系统中是必不可少的部分。

根据控制方式可分为：①通电开锁型：通电时，锁把门打开。

②断电开锁型：断电时，锁把门打开。

常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。

按照功能来分1，断电开门型电插锁2，断电闭门型电插锁3，集成机械钥匙型电插锁A,断电开门型B,断电闭门型4，全无框玻璃门电插锁按附加功能或线芯数1，标准功能: 2线型红线（+12V),黑线（GND)2，带锁状态信号反馈4线型2个电源线，2个信号线（NC /COM）5线型2个电源线，3个信号线（NC /NO/COM）3，带锁状态信号并带门状态信号反馈6线型2个电源线，2个锁状态信号，2个门状态信号8线型2个电源线，3个锁状态信号，3个门状态信号下边咱们简单介绍一下常用的门禁锁一、通电开锁型1、普通电控锁普通电控锁，适用范围：铁门。

按锁芯可分为：单头，一般应用于普通单元门。

双头，有两个锁芯，应用特殊场合比如银行，监狱等。

外观上可分为：喷粉，外观上看为灰白色。

电镀，外观上看为银白色。

上锁方式：碰撞上锁，门弹回需配置闭门器。

安装方向：左开，右开，外开，内开。

主锁体装在门框上。

开锁电压：12~15V。

开锁电流：1.5A-3A 通电/延时时间：小于1S。

电源及布线：无需另加电源，2芯线，12V脉冲电压。

缺点：开门噪音大，震动大，无法自动上锁2、静音电控锁静音电控锁，适用范围：铁门。

外观上比较单一，一般就一种电镀的。

上锁方式：碰撞上锁，门弹回配置闭门器。

安装方向：无需区分开锁电压：6~15V。

开锁电流：1.5A-3A 通电/延时时间：小于1S。

电源及布线：无需另加电源，2芯线，12V脉冲电压。

优点：开门噪音低，可自动上锁。

缺点：门没关好无提示音，无法自动上锁。

3、电机锁电机锁，适用范围，铁门。

开锁方式：电压信号控制开锁，门弹回需配置闭门器。

安装方向：无需区分开锁电压：12V。

门禁电锁的种类以及安装方法门禁电锁的种类1、电插锁电插锁由锁体和锁孔组成，它是通过电流的通断来控制锁门或者开门，是一种电子控制锁具，有的人也把这种锁成为“阳极锁”，其实这是不太准确的，电插锁只是“阳极锁”的一种（阳极锁是指断电开门的电锁）。

大部分电插锁都属于断电开门，以应对发生突发事件如火灾等造成断电时，大门打开，方便人员逃生。

2、电磁锁电磁锁是又可以称为磁力锁，是门禁中用得较多的一种电锁，采用的是电磁原理，利用电磁铁和铁块之间产生的吸力来达到闭合开关的作用。

电磁锁也是属于“阳极锁”中的一种，断电电锁就会打开。

3、电锁口电锁口有的型号是属于“阴极锁”，但是它不是全部都是“阴极锁”（阴极锁即通电开门），也有“阳极锁”的，它安装在门的侧面，必须要跟机械锁配合使用。

4、电控锁电控锁大多数锁上没有钥匙，多用于社区单元门，它可以通过门内锁上的按钮或者钥匙打开。

门禁电锁安装步骤门禁磁力锁安装步骤步骤1 用螺丝刀将安装位置的盖板打开，以六角扳手将边板处理好，做好安装准备。

步骤2 将安装纸板折叠成需要的大小，然后放到安装磁力锁的位置上。

在需要打孔的地方用比做上记号。

步骤3 利用六角扳手和六角螺丝将继铁板固定住，然后用两个半圆头的螺丝初步固定边板，调整边板和继铁板的位置，修正到与锁体与继铁板紧密贴合。

步骤4 将电磁锁的线路连接，根据说明书指示一步步完成。

步骤5 将盖板盖上，最后把小铝柱体塞到锁体的螺丝孔中，磁力锁就安装好了。

门禁电插锁安装步骤步骤1 将门关上后，把门和门框的中心线找出，在中心线上对齐贴上贴纸标记。

步骤2 贴纸是电插锁安装所配的专用贴纸，贴好后按照上面所以打孔的位置，在门框处打出孔眼。

步骤3 孔眼打好就可以安装锁体，固定住锁体后将挡板安上，用螺丝固定住。

这时要注意锁舌的位置，要与之后安装的锁扣位置对准。

步骤4 将锁扣安装上，检查锁舌与锁扣安装是否到位，锁体安装是否牢固。

总之大家都知道电锁是门禁系统常用设备，所以我们还是要简单的了解些有关门禁电锁的一些知识。

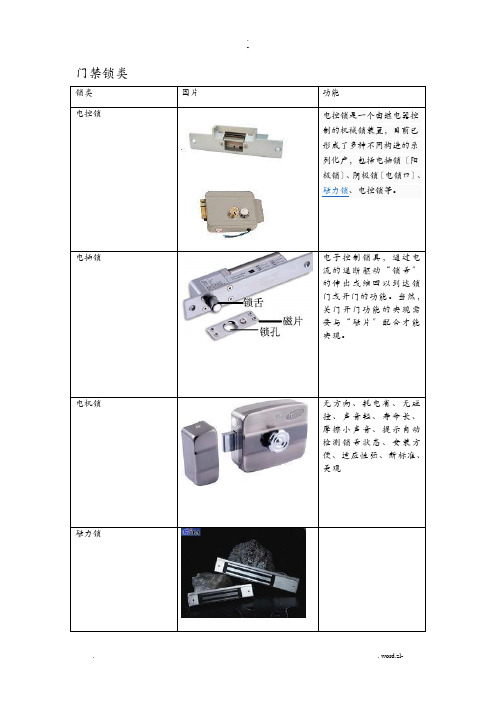

门禁锁类锁类图片功能电控锁电控锁是一个由继电器控制的机械锁装置，目前已形成了多种不同构造的系列化产，包括电插锁〔阳极锁〕、阴极锁〔电锁口〕、磁力锁、电控锁等。

电插锁电子控制锁具，通过电流的通断驱动“锁舌〞的伸出或缩回以到达锁门或开门的功能。

当然，关门开门功能的实现需要与“磁片〞配合才能实现。

电机锁无方向、耗电省、无碰撞、声音轻、寿命长、摩擦小声音、提示自动检测锁舌状态、安装方便、适应性强、新标准、美观磁力锁关于门禁系统锁具的比拟门禁系统中常用的一些锁1-1.电控机械锁外观：1．开门：在门外看不见锁扣，只看见机械锁，方便装修风格的一致；2．外开门：在门外可以看见锁扣和机械锁舌，美观度差；独立性：必须与机械锁配合使用。

平安性：优点：1.断电时门是锁定状态；缺点：1. 要求机械锁的锁舌可以伸缩，使用薄片比方可能抵回机械锁舌；2. 要求机械锁没有方舌；3. 系统不能检测用钥匙合法开门和非法开门的区别；4. 用于外开门平安性最差，由于门外可以看到锁舌，可以使用工具撬回锁舌开门；5. 对门的开向有要求，要求开门；适用性：最适用于办公室单扇开木门，是经济型的最正确方案。

机械锁：1.与纯机械锁配合使用优点：选择面广。

缺点：门禁系统不能区分把手开门与非法开门；2.与带反应信号的机械锁配合使用优点：把手开门时可以给门禁系统出门信号，系统不会误报警。

锁舌动作和钥匙开门有反应信号，如果有人成心撬锁，或钥匙丧失门禁系统报警。

1-2.磁力锁门禁磁力锁：又叫电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。

磁力锁也是一种断电开门的电锁。

磁力锁的固定用配件和螺丝〔锁里原配好了〕磁力锁的接线端子有些磁力锁是带门状态〔门磁状态〕输出的，你仔细观察接线端，除电源接线端子外，还有NO NC 三个接线端子，这些接线端子的作用可以根据当前门是开着还是关着，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门状态信号端子可以不接。

电插锁与磁力锁的主要区别电插锁是一种电子控制锁具，通过电流的通断驱动“锁舌”的伸出或缩回以达到锁门或开门的功能。

当然，关门开门功能的实现需要与“磁片”配合才能实现。

通常电插锁由两个主要部分组成：锁体和锁孔。

锁体中的关键部件为“锁舌”，与“锁孔”配合可实现实现“关门”和“开门”两个状态。

即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。

正因为锁舌的可伸缩功能，才被冠予“电插锁”的名称。

也正是因为这个特点，电插锁经常被用于各种平开门（双向开启）上。

同时，其“暗藏式”安装的特点较适合于对锁体保密性要求较高的场所。

现在的电插锁分为两种，通电开锁和断电开锁两种，即前者断电时的状态是锁舌在里面即开门状态，后者反之。

不过一般情况下消防有要求用断电开门，以防止火灾发生时们可以自动打开！现在的电插锁有2线和5线和8芯之分。

表面区别锁的好坏时简单办法是看外观，另一个简单的方法是用手掂一掂重量，一般质量好的比较重。

安装时，需将锁体（含锁舌部分）安装于脊梁中，再将锁片（含锁孔部分）安装于活动扇上项部。

安装时需要注意调整好锁舌与锁孔的对应位置，以及与地弹簧、地锁之间的对应位置。

对有框玻璃门而言，使用锁片即可；但对无框玻璃门而言，必然使用小门夹“下支架”充当锁孔的角色。

电插锁，也叫插销锁，通电后在锁体内有个“正”磁开始工作（遇到“‘负’磁铁会驱动锁舌弹出”）；这个时候如果没有“负”磁铁即门夹、吸铁，锁舌不会下来，卡不到孔位就未成功锁起。

当遇到“负‘磁铁的时候，就可以驱动锁舌弹出来，卡进孔内即可以锁起来。

锁舌有伸出有4cm左右，一般都不容易破坏，人力怎么推都不能把锁舌弹回去，受力方向不一就很难开启门。

磁力锁，也叫吸力锁，通电后锁体产生磁力，任何带铁物体靠近都会不吸住，带铁性物体受力面积越大产生的吸力就越充分即就不容易拉开，磁力本身就是一个力，那么力也就有了大小，所以磁力锁在设置方面也有力的限制，有180kg、280kg、380kg等。

电锁基本知识门禁用的电锁是门禁系统的重要组成部分，门禁系统的执行机构和关键设备，如果把门禁系统比做一个人的话, 电锁就好比人的手和脚，关系着整个门禁系统的稳定性。

如果一个门禁系统控制器和读卡器都不错，如果电锁的质量有问题，同样会引起门打不开等情况，影响工程的验收和使用。

针对门禁的执行设备主要有电子锁具、十字旋转门、三棍闸机、道闸等可控的电子机械器材；本文主要针对电子锁具进行详解：电子锁具包括电插锁（阳极锁）阴极锁（电锁口）磁力锁、电控锁、电机锁等；电插锁多用于双向180 °开门的场合，其可靠性、美观性、实用性均较好，电插锁本身故障较低，其系统常有故障的原因在于装于门上的地弹簧，由于质量问题常不能正常关闭到位。

为了加强系统的性和稳定性，一般采用选择质量好的地弹簧作为基本保证，再安装一个定位珠在门框上，这样就能满足实用的需要。

电磁锁常用于向外开的单向门上，其可靠性、实用性均能充分满足用户的需求。

电磁锁本身故障极低，只要其电路接线正确，一般不需进行任何维护工作，而由于其关闭门时的机械撞击声较小，今后将广泛地运用于居民楼的对讲开门系统中。

电锁口由于其生产工艺要求较低，技术含量不高，因而目前中国大陆也有许多生产商均能生产此类产品。

电锁口的生产商大部分集中在广州、浙江、天津、辽宁等省市，而全球最先进的生产技术和工艺仍掌握在德国和日本人、台湾人手中。

电磁锁的技术，目前中国人已掌握。

随着台湾厂商的不断渗透，中国大陆生产的电磁锁，其占世界份额的比例将逐步增加。

电插锁的技术及工艺，中国目前也已有部分厂商掌握。

但其性能和外观与国外同类产品比较仍有一定差别，若遐以时日，定能赶上和超过世界先进水平。

那么，如何选择电子锁具呢？以下回答这些问题：国产还是进口？进口电锁实在太贵, 进货价都要近千块，卖到用户手里没有近一千多块是下不来的虽然真正的进口电锁，技术比较成熟，产品的返修率低，但是服务还是个问题，一旦有个问题，外国人动不动就说你中国的电力不稳定等等诸多理由，甚是麻烦。

电插锁原理
电插锁是一种常见的门禁系统，它通过电磁力和机械结构实现门的自动开关，
具有安全可靠、方便快捷的特点。

下面我们来详细介绍一下电插锁的工作原理。

首先，电插锁的核心部件是电磁铁。

当电流通过电磁铁时，会产生一股磁场，
这个磁场会吸引或者释放锁体上的铁块，从而实现锁的开合。

电插锁通常由锁体、锁舌、电磁铁、控制电路等部件组成。

在正常情况下，电插锁处于闭合状态。

当有人需要开门时，通过刷卡、密码输入、指纹识别等方式触发门禁系统，控制电路会接通电磁铁，产生磁场吸引锁体上的铁块，从而拉动锁舌，门就可以打开了。

而在关闭门时，控制电路断开电磁铁的电流，磁场消失，锁体上的铁块也会被释放，锁舌会自动回到原位，门就会被锁上。

除了电磁铁，电插锁还有一些其他的辅助部件，比如传感器、控制器等。

传感
器用于检测门的开合状态，控制器则负责接收和处理来自门禁系统的信号，控制电磁铁的通断。

这些辅助部件的加入，使得电插锁的运行更加智能化和安全可靠。

总的来说，电插锁的原理就是通过电磁力和机械结构实现门的开合，其工作流
程简单清晰，操作方便快捷。

同时，电插锁还具有较高的安全性能，能够有效地保护门的安全。

因此，在现代社会中，电插锁已经成为了一种常见的门禁系统，被广泛应用于各种场所，如办公楼、学校、医院等。

总之，电插锁是一种基于电磁原理的门禁系统，通过电磁铁的磁场吸引和释放
实现门的自动开合。

其工作原理简单清晰，操作方便快捷，安全可靠。

随着科技的不断发展，电插锁的应用范围也越来越广泛，相信在未来会有更多的创新技术应用于电插锁，使其更加智能化、便捷化、安全化。

常用的门禁电锁门禁常用的电锁有：电插锁，电磁锁，电锁口，电控锁等。

1、电插锁电插锁是一种依靠通电或断电弹出插销来实现开关门的电锁。

按电线分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。

按功能可分为断电开门型和断电闭门型，电插锁通常用于玻璃门、木门等。

断电关门（通电开锁）：正常闭门情形下，锁体并未通电，锁表现为「锁门」状态，经由外接的控制系统（例：刷卡机、读卡机）对锁进行通电时，内部的机体会起动作，而完成「开门」的状态。

断电开门（通电上锁）：正常闭门情形下，锁体持续通电，锁表现为「锁门」状态，经由外接的控制系统（例：刷卡机、读卡机）对锁进行断电时，内部的机体会起动作，而完成「开门」的状态。

优点：隐藏式安装，外观美观，安全性好，不容易被撬开和拉开。

缺点：安装时要挖锁孔，施工比较繁琐。

值得注意的是，有些玻璃门没有门槛（即门框也是玻璃的），或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。

2、电磁锁电磁锁是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁，是一种断电开门的电锁。

电磁锁通常用于木门、防盗门、铁门。

优点：性能比较稳定，返修率会低于其他电锁。

安装方便，不用挖锁孔。

缺点：一般装在门外的门槛顶部，而且由于外露，美观性不如隐藏式安装的电插锁。

吸力有限，使用场合较为有限。

3、电控锁电控锁主要用于小区、单元门，是一种与传统门锁并存的电锁,这种锁也可以用门内锁上的旋钮或者钥匙打开。

外观与普通锁没有较大区别。

优点：价格便宜，紧急情况可以钥匙开门，出门旋钮也可以用钥匙控制。

缺点：冲击电流较大，对系统稳定性冲击大，开关门噪音比较大，安装不方便，经常需要专业的焊接设备。

4、电锁口电锁口，也有的人叫它“阴极锁”，其实不对，它只是其中一个型号是阴极锁的一种。

它安装在门的侧面，必须配合机械锁使用。

优点：价格便宜，有停电开和停电关两种，应急情况可以用钥匙开门。

缺点：由于是安装在门的侧面，布线很不方便，锁体要挖空埋入，安装比较吃力，需配合机械锁使用，安全性差。

磁力锁分类
磁力锁是一种门锁，通过磁力作用来控制开门或关门。

根据不同的应用场景和需求，磁力锁可以分为以下几类：
1.电磁锁：电磁锁是一种应用最广泛的磁力锁，它通过通电时产生磁力来牢固地锁住门。

电磁锁具有安装简单、使用方便、安全可靠等优点，适用于很多门禁、安防领域。

2.电子锁：电子锁是一种使用电子技术控制锁的锁具，其锁芯和开锁部件都经过了数字化处理。

电子锁一般采用密码、指纹、IC卡
等方式进行开锁，安全性高，适用于高安全要求的场所。

3.电动锁：电动锁是一种通过电动机或马达控制锁舌伸缩的锁具，其锁舌具有自锁功能，即锁舌一旦伸出，只有通过电源供电才能收回。

电动锁适用于自动门、玻璃门、铁门等门禁场所。

4.磁卡锁：磁卡锁是一种使用磁卡开锁的锁具，通过读取磁卡中的信息来控制锁舌的伸缩。

磁卡锁一般适用于宾馆、写字楼等场所，便于管理和使用。

总之，磁力锁具有易安装、使用方便、安全可靠等优点，适用于各种不同的门禁、安防场所，可以按照具体需求选择不同的类型。

- 1 -。

浅谈目前主要的楼宇电控锁类型传统楼宇电控锁包括电磁锁、电插锁、电控锁扣板和外装电控锁等几种常见类型。

它们的外观形态、工作原理各不相同，功能和应用场所也有所区别。

目前主要的楼宇电控锁类型电磁锁电磁锁，也称为磁力锁，分为电磁直吸锁和电磁剪力锁两种，无论何种锁型结构一般都是由电磁主锁体和衔铁两部分组成。

其工作原理都是电磁主锁体通电产生电磁吸力吸合衔铁，形成上锁状态。

区别在于直吸锁的上锁方向是前后吸合，一般主锁体安装在门框上，衔铁安装在门扇上，随着门扇的关闭二者自然贴合而上锁，垂直于门扇开启方向的磁吸力即为锁定力。

电插锁电插锁，俗称阳极锁。

顾名思义，其锁定方式为固定插销式。

电插锁由锁体和锁扣板两部分组成。

其工作原理是由锁体中的螺线管通电产生的电磁力驱动螺线管活动杆横向运动，通过锁体中的弹簧和机械装置带动插销上下运动，实现上锁和开锁动作。

因此，电插锁既可以是断电开型，也可以是断电锁型。

既可以用于单向开启的门，也可以用于双向开启的门。

楼宇电控锁的基本结构主机主机是楼宇对讲系统的控制核心部分，每一户分机的传输信号以及电锁控制信号等都通过主机的控制，它的电路板采用减振安装，并进行防潮处理，抗振防潮能力极强，并带有夜间照明装置，外形美观、大方。

分机分机是一种对讲话机，一般都是与主机进行对讲，但现在的户户通楼宇对讲系统则与主机配合成一套内部电话系统可以完成系统内个使用者的电话联系，使用更加方便，它分为可视分机，非可视分机。

具有电锁控制功能和监视功能，一般安装在用户家里的门口处，主要方便住户与来访者对讲交谈。

UPS电源它的功能主要是保持楼宇对讲系统不掉电。

正常情况下，处于充电的状态。

当停电的时候，UPS电源就处于给系统供电的状态。

现在楼宇对讲系统，厂家一般不般UPS电池，主要是可视系统耗电太大，一般的小容量UPS电池保证不了使用时间！楼宇电控锁的基本配置1、具体的住户数量与总数对于楼宇对讲系统的配置，具体的住户数量与总数是一个最基本的要求了解条件社区内单元的总数：可以根据社区内单元的总数来确定社区单元主机的使用量；2、针对系统所要求的特殊功能特殊功能是在楼宇对讲的基本功能：通话、对讲、开锁之外的要求，是否联网：这个要求对于在配置中是否需要使用数位式系统、是否需要配备管理员机非常重要。

电磁锁主要进行门禁系统的使用，主要分为阳极锁，阴极锁和磁力锁。

阳极锁又叫电插锁，顾名思义，锁自身具有一个插头，插头可以伸出，当伸出时即可以别住门，从而达到锁门的目的，一般的电插锁均为给电上锁，断电开锁。

这种锁在发生火灾等特殊情况时，可自行断开，安全性能好，安防批准比较容易。

但是这种形式的电插锁一般启动电流大约为900MA，大约持续4-5秒，而持续电流也有400-500MA，安全起见，需要长时间供电。

也可以买到断电上锁，给电开锁的电插锁，但价格大约是普通电插锁的2倍，大约为200-400之间，当然也有智能锁，同时也可以被钥匙打开，但价格需要500-800元。

这种锁平时使用需要配置一个UPS，以防止断电时，门自动上锁，但当发生火灾等特殊情况时，UPS或控制器也可能被烧坏，所以安防一般不好批，电压一般为12V。

阳极锁的通断主要是由一个小的继电器来控制的，其内部自带续流二极管，所以控制时，不需要在加续流二极管了。

阴极锁又叫电插口，可以和阳极锁配套使用图中门框上的即为阴极锁。

工作电压一般为12V，工作电流一般为150ma-400ma。

一般为通电开锁。

磁力锁就是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生磁力，从而吸附铁板，达到关门的效果。

磁力锁因为是采用吸附的方式关门。

所以分为各种公斤级的，每种公斤级的电流也不同，以最常用的280KG为例，一般在12V时，工作电流为400-500ma，在24V时一般为250ma。

下图为磁力锁的几种安装方式。

关于反馈信号磁力锁和阳极锁的产品都具有一个反馈信号，分别为COM(公共端),NC（常关），NO（常开）。

三者之间是一个开关量，当门关闭时COM与NC相连，当门打开时COM与N O相连。
