大型轴类零件的修复方法
- 格式:docx
- 大小:60.07 KB
- 文档页数:4

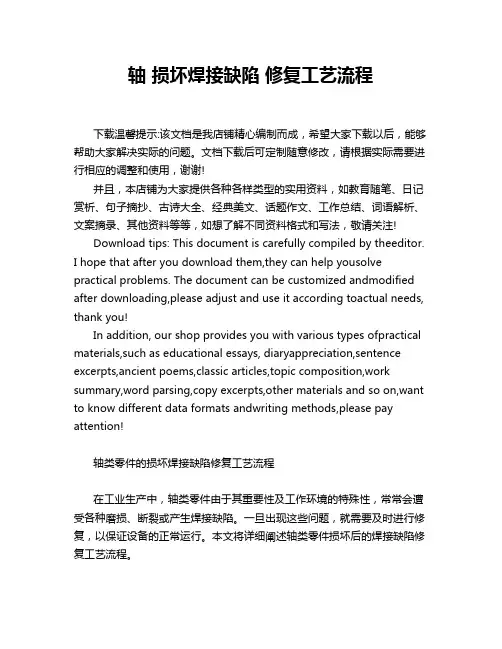

轴损坏焊接缺陷修复工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴类零件的损坏焊接缺陷修复工艺流程在工业生产中,轴类零件由于其重要性及工作环境的特殊性,常常会遭受各种磨损、断裂或产生焊接缺陷。

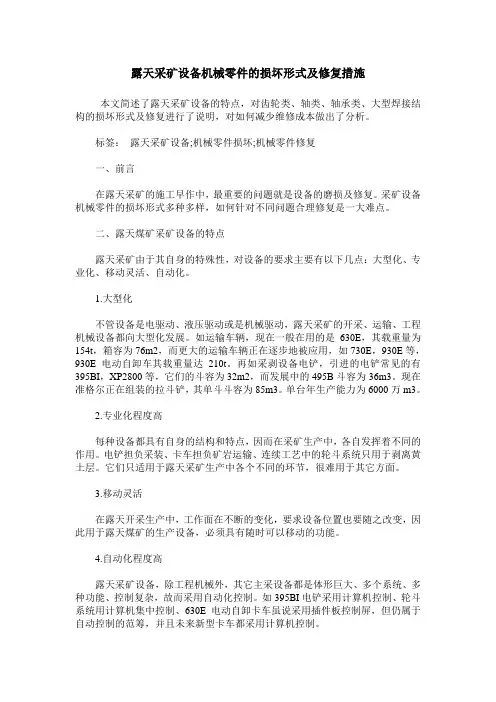

露天采矿设备机械零件的损坏形式及修复措施本文简述了露天采矿设备的特点,对齿轮类、轴类、轴承类、大型焊接结构的损坏形式及修复进行了说明,对如何减少维修成本做出了分析。
标签:露天采矿设备;机械零件损坏;机械零件修复一、前言在露天采矿的施工早作中,最重要的问题就是设备的磨损及修复。
采矿设备机械零件的损坏形式多种多样,如何针对不同问题合理修复是一大难点。
二、露天煤矿采矿设备的特点露天采矿由于其自身的特殊性,对设备的要求主要有以下几点:大型化、专业化、移动灵活、自动化。
1.大型化不管设备是电驱动、液压驱动或是机械驱动,露天采矿的开采、运输、工程机械设备都向大型化发展。
如运输车辆,现在一般在用的是630E,其载重量为154t,箱容为76m2,而更大的运输车辆正在逐步地被应用,如730E,930E等,930E电动自卸车其载重量达210t。
再如采剥设备电铲,引进的电铲常见的有395BI,XP2800等,它们的斗容为32m2,而发展中的495B斗容为36m3。
现在准格尔正在组装的拉斗铲,其单斗斗容为85m3。
单台年生产能力为6000万m3。
2.专业化程度高每种设备都具有自身的结构和特点,因而在采矿生产中,各自发挥着不同的作用。
电铲担负采装、卡车担负矿岩运输、连续工艺中的轮斗系统只用于剥离黄土层。
它们只适用于露天采矿生产中各个不同的环节,很难用于其它方面。
3.移动灵活在露天开采生产中,工作面在不断的变化,要求设备位置也要随之改变,因此用于露天煤矿的生产设备,必须具有随时可以移动的功能。
4.自动化程度高露天采矿设备,除工程机械外,其它主采设备都是体形巨大、多个系统、多种功能、控制复杂,故而采用自动化控制。
如395BI电铲采用计算机控制、轮斗系统用计算机集中控制、630E电动自卸卡车虽说采用插件板控制屏,但仍属于自动控制的范筹,并且未来新型卡车都采用计算机控制。
三、露天采矿设备机械零件的损坏形式及修复措施设备的故障诊断比较复杂,但其故障一般都不是突然发生的,因为无论是整个系统,还是元件的磨损和性能下降,都是伴随温升、振动、噪声等征兆逐渐发展而形成的。

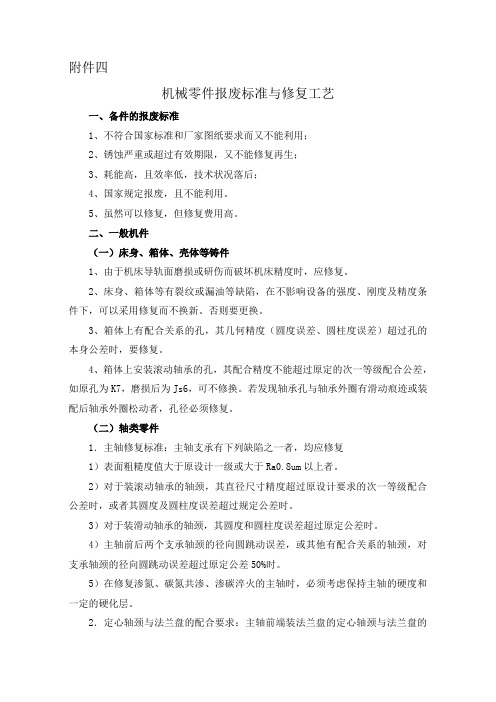

附件四机械零件报废标准与修复工艺一、备件的报废标准1、不符合国家标准和厂家图纸要求而又不能利用;2、锈蚀严重或超过有效期限,又不能修复再生;3、耗能高,且效率低,技术状况落后;4、国家规定报废,且不能利用。
5、虽然可以修复,但修复费用高。
二、一般机件(一)床身、箱体、壳体等铸件1、由于机床导轨面磨损或研伤而破坏机床精度时,应修复。
2、床身、箱体等有裂纹或漏油等缺陷,在不影响设备的强度、刚度及精度条件下,可以采用修复而不换新。
否则要更换。
3、箱体上有配合关系的孔,其几何精度(圆度误差、圆柱度误差)超过孔的本身公差时,要修复。
4、箱体上安装滚动轴承的孔,其配合精度不能超过原定的次一等级配合公差,如原孔为K7,磨损后为Js6,可不修换。
若发现轴承孔与轴承外圈有滑动痕迹或装配后轴承外圈松动者,孔径必须修复。
(二)轴类零件1.主轴修复标准:主轴支承有下列缺陷之一者,均应修复1)表面粗糙度值大于原设计一级或大于Ra0.8um以上者。
2)对于装滚动轴承的轴颈,其直径尺寸精度超过原设计要求的次一等级配合公差时,或者其圆度及圆柱度误差超过规定公差时。
3)对于装滑动轴承的轴颈,其圆度和圆柱度误差超过原定公差时。
4)主轴前后两个支承轴颈的径向圆跳动误差,或其他有配合关系的轴颈,对支承轴颈的径向圆跳动误差超过原定公差50%时。
5)在修复渗氮、碳氮共渗、渗碳淬火的主轴时,必须考虑保持主轴的硬度和一定的硬化层。
2.定心轴颈与法兰盘的配合要求:主轴前端装法兰盘的定心轴颈与法兰盘的配合要符合规定公差,不能有晃动,否则要修复轴颈,更换法兰盘。
3.主轴锥孔修复要求:主轴锥孔磨损,研伤后,可以适当修磨,但圆柱度必须符合原标准。
修磨后,其端面的位移量允许:莫氏: No.1 1.5mmNo.2 2mmNo.3 3mmNo.4 4mmNo.5 5mmNo.6 6mm对安装带扁尾锥体工具(如麻花钻头)的锥孔,修磨后应保证达到配合要求。
4、花键轴1)花键轴的花键部分,对两支承轴颈的同轴度误差超过0.05mm时,应校直。

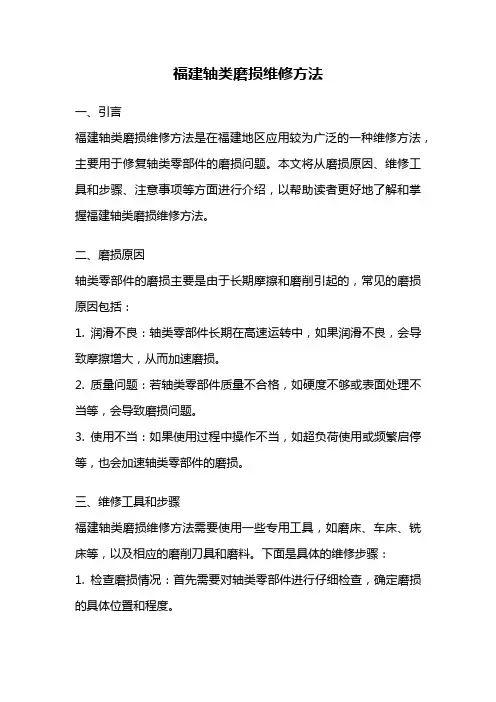

福建轴类磨损维修方法一、引言福建轴类磨损维修方法是在福建地区应用较为广泛的一种维修方法,主要用于修复轴类零部件的磨损问题。
本文将从磨损原因、维修工具和步骤、注意事项等方面进行介绍,以帮助读者更好地了解和掌握福建轴类磨损维修方法。
二、磨损原因轴类零部件的磨损主要是由于长期摩擦和磨削引起的,常见的磨损原因包括:1. 润滑不良:轴类零部件长期在高速运转中,如果润滑不良,会导致摩擦增大,从而加速磨损。
2. 质量问题:若轴类零部件质量不合格,如硬度不够或表面处理不当等,会导致磨损问题。
3. 使用不当:如果使用过程中操作不当,如超负荷使用或频繁启停等,也会加速轴类零部件的磨损。
三、维修工具和步骤福建轴类磨损维修方法需要使用一些专用工具,如磨床、车床、铣床等,以及相应的磨削刀具和磨料。
下面是具体的维修步骤:1. 检查磨损情况:首先需要对轴类零部件进行仔细检查,确定磨损的具体位置和程度。
2. 制定修复方案:根据磨损情况,制定相应的修复方案,确定采用何种维修工具和方法。
3. 磨削修复:根据修复方案,使用磨床、车床、铣床等工具进行相应的磨削修复。
在磨削过程中要注意保持合适的切削速度和切削深度,避免过度磨削。
4. 补焊修复:如果磨损较为严重,需要进行补焊修复。
在补焊过程中要注意合适的焊接温度和焊接材料,以确保修复效果。
5. 精加工处理:修复完成后,需要进行精加工处理,以确保修复后的轴类零部件能够满足要求的尺寸和精度。
6. 检验和调试:修复完成后,对修复轴类零部件进行检验和调试,确保其性能和质量达到要求。
四、注意事项在福建轴类磨损维修过程中,需要注意以下事项:1. 安全第一:在使用磨床、车床、铣床等维修工具时,要注意安全操作,佩戴好防护设备,避免意外伤害。
2. 仔细检查:在维修之前要仔细检查轴类零部件的磨损情况,确保修复方案的科学性和可行性。
3. 选择合适的磨削刀具和磨料:根据磨损情况选择合适的磨削刀具和磨料,以保证修复效果和质量。

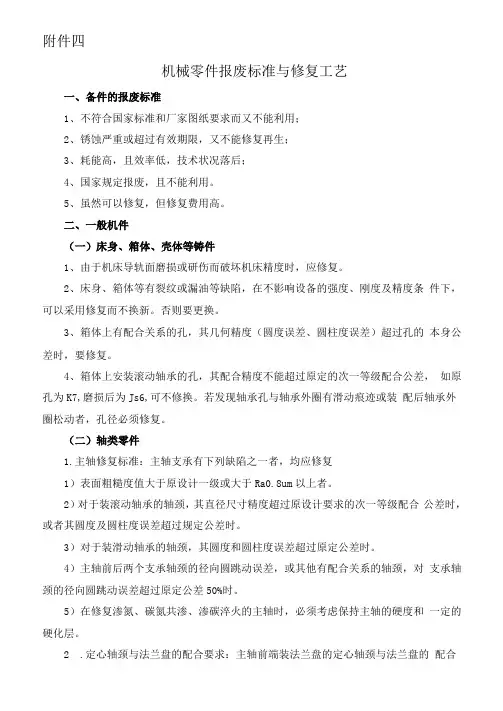

附件四机械零件报废标准与修复工艺一、备件的报废标准1、不符合国家标准和厂家图纸要求而又不能利用;2、锈蚀严重或超过有效期限,又不能修复再生;3、耗能高,且效率低,技术状况落后;4、国家规定报废,且不能利用。
5、虽然可以修复,但修复费用高。
二、一般机件(一)床身、箱体、壳体等铸件1、由于机床导轨面磨损或研伤而破坏机床精度时,应修复。
2、床身、箱体等有裂纹或漏油等缺陷,在不影响设备的强度、刚度及精度条件下,可以采用修复而不换新。
否则要更换。
3、箱体上有配合关系的孔,其几何精度(圆度误差、圆柱度误差)超过孔的本身公差时,要修复。
4、箱体上安装滚动轴承的孔,其配合精度不能超过原定的次一等级配合公差,如原孔为K7,磨损后为Js6,可不修换。
若发现轴承孔与轴承外圈有滑动痕迹或装配后轴承外圈松动者,孔径必须修复。
(二)轴类零件1.主轴修复标准:主轴支承有下列缺陷之一者,均应修复1)表面粗糙度值大于原设计一级或大于Ra0.8um以上者。
2)对于装滚动轴承的轴颈,其直径尺寸精度超过原设计要求的次一等级配合公差时,或者其圆度及圆柱度误差超过规定公差时。
3)对于装滑动轴承的轴颈,其圆度和圆柱度误差超过原定公差时。
4)主轴前后两个支承轴颈的径向圆跳动误差,或其他有配合关系的轴颈,对支承轴颈的径向圆跳动误差超过原定公差50%时。
5)在修复渗氮、碳氮共渗、渗碳淬火的主轴时,必须考虑保持主轴的硬度和一定的硬化层。
2.定心轴颈与法兰盘的配合要求:主轴前端装法兰盘的定心轴颈与法兰盘的配合要符合规定公差,不能有晃动,否则要修复轴颈,更换法兰盘。
3.主轴锥孔修复要求:主轴锥孔磨损,研伤后,可以适当修磨,但圆柱度必须符合原标准。
修磨后,其端面的位移量允许:莫氏: No.1 1.5mmNo.2 2 mmNo.3 3mmNo.4 4mmNo.5 5 mmNo.6 6mm对安装带扁尾锥体工具(如麻花钻头)的锥孔,修磨后应保证达到配合要求。
4、花键轴1)花键轴的花键部分,对两支承轴颈的同轴度误差超过0.05mm时,应校直。
游乐设备轴类零件的断裂修理1.轴上裂纹的修复轴上有裂纹,其深度超过轴直径10%时,轴应报废。
如果轴的径向裂纹不超过直径的10%,而且不受冲击载荷时,可以用电焊焊补修复。
用焊补修复轴裂纹损伤的方法:(1)将轴件裂纹处及其附近清洗干净并了解轴的技术要求,测量裂纹处的实际硬度;(2)修整裂纹使之露出新的金属,裂纹端点位置,在裂纹白端点各钻一个止裂孔(深钻至没有裂纹为止);(3)沿裂纹开v形坡口,并将止裂孔的孔端修成“喇叭”形。
(4)施焊。
为防止在焊补时轴发生弯曲变形,可在裂纹的对面用喷灯不断加热,使焊补部分轴的圆周受热均匀。
当坡口焊满并有2~ 3mm的加工余量时,再分别焊止裂孔。
焊缝上不允许有任何明显的焊接缺陷。
(5)焊后加工。
先用手工打磨(用风动手砂轮机)。
留有精磨量0.5mm,仔细检查焊缝,无焊接缺陷(裂纹、气孔或未焊透处),即将轴件在外圆磨床上装夹找正,检查有无焊接变形情况。
若精度没有问题,就在原装夹位置上用外圆磨床磨削焊缝,直至符合原精度。
在一般机械中,断裂的轴若是处于重要位置,则必须更换新轴;而一般的轴(用于静载荷和不承受转矩的非重要的轴)可以采用焊接法进行修复,此外还可以用套接法、接段祛修理断轴。
断轴在修理前,首先要检查轴上键、销孔、轴肩等位置,要保证断轴修理后的尺寸关系,断轴常产生在载荷较大的地方,如果轴的结构能够调转方向使用时,最好在修理后讲转使用。
(1) 焊接法用焊接法修复断轴,适用于要求保持原来轴颈尺寸的情况下。
为了保证焊后轴的同心度和牢固性,可将断轴两对接面分别加工成45°角斜面,中间保留3~4mm直径的断面,然后放在用角钢制成的胎具上焊接。
这样可以焊透,防止残留裂纹造成的隐患。
在断轴处分别钻出中心孔,插人销钉后再焊接,可提高断轴焊接修理后的同轴度。
插人的销钉直径约为断轴直径的四分之一,长约40~ 60mm。
断轴用焊接法修复后其强度有所降低,为了加强焊缝处的强度,在结构允许时,还可用套接套管加强。
大型滚筒轴补焊车削工艺【摘要】煤矿胶带机滚筒轴使用过程中出现的磨损、拉伤等现象占轴类失效的70%以上,对于磨损、拉伤严重的大型滚筒轴使用补焊后再车削加工是最常用的修复方法。
大型滚筒轴从筒体拆除比较困难,且拆下修复后再安装无法保证筒皮同轴度要求,直接车削加工可通过相关工艺保证滚筒轴在修复后达到尺寸精度,满足使用要求。
【关键词】滚筒轴;磨损;补焊;车削;工艺0.引言随着全国煤炭行业煤炭产量的放缓增长,如何在节约成本的前提下高效高质量地完成维修任务,显得尤为重要。
本文采用最常用的补焊车削修复方法,针对在车削过程中常出现的加工精度问题,简要介绍了相关工艺要求。
1.焊接部分1.1滚筒轴类材质目前神东煤炭集团设备维修中心补焊修复的滚筒轴类材质主要为45#及40Cr。
(1)45# 碳素结构钢含碳量0.42-0.50%,用于一般轴类零件。
(2)40Cr合金结构钢含碳量0.37-0.45%,用于较大受力轴类零件。
表一45钢和40Cr钢的化学成分表二45钢和40Cr钢的物理性能(机械性能)由表一、表二可以看出45、40Cr钢含碳量较高,并含合金元素,钢的淬硬倾向大,补焊需选择合适的焊材并严格进行工艺控制。
1.2焊接方法及材料选择(1)焊接方法采用CO2气体保护焊。
(2)根据等强度原则,焊缝强度不低于母材强度即可,焊缝强度过高,会导致焊缝韧性、塑性及接头的抗裂性降低。
45#钢轴焊接焊丝:ER70S-6,含碳量0.06-0.15%,焊接低碳钢及500N/mm2抗拉强度等级的高强钢。
40Cr钢轴焊接焊丝:SLY-7,焊接800N/mm2抗拉强度等级的高强钢。
1.3焊接工艺1.3.1焊前准备(1)根据与轴承位配合的轴承确定轴承位原有尺寸及公差。
(2)测量修复部位尺寸,磨损量小于等于1mm可进行焊接修复。
(3)按图纸要求,将轴承位用涤特纯清洗干净并晾干,必要时可采用火焰烘烤去除渗入到轴内部的油污。
(4)进行清理后用砂布打磨去除锈迹,防止堆焊时产生焊接缺陷。
内蒙古轴类磨损维修方法(二)内蒙古轴类磨损维修方法简介内蒙古轴类磨损维修是一种常见的工艺,用于修复轴承等机械零件的磨损问题。
本文将介绍几种常见的内蒙古轴类磨损维修方法,帮助读者了解并掌握这些技术。
1. 热处理方法热处理是一种常见的轴类磨损维修方法。
其主要步骤包括: - 清洗:将磨损轴进行清洗,去除表面的污垢和杂质。
- 预热:将轴放入炉中,进行适当的预热,提高材料的可塑性。
- 热处理:将预热后的轴进行淬火、回火等热处理工艺,增加轴的硬度和强度。
- 整形:根据需要,对轴进行进一步整形、切削等,使其满足设计要求。
- 检验:对修复后的轴进行质量检验,确保其性能和尺寸符合要求。
2. 表面涂层修复方法表面涂层修复是一种常用的轴类磨损维修方法,其主要步骤包括:- 清洗:将磨损轴进行彻底清洗,去除污垢和杂质。
- 喷涂:采用喷涂技术,在轴表面形成一层耐磨涂层,提高轴的耐磨性能。
- 热处理:将喷涂后的轴进行热处理,使涂层与轴表面牢固结合。
- 整形:根据需要,对涂层进行整形、研磨等,使其平整并恢复原有尺寸。
3. 熔焊填补方法熔焊填补是一种特殊的轴类磨损维修方法,其主要步骤包括: - 清洗:将磨损轴进行彻底清洗,去除污垢和杂质。
- 预热:对轴进行适当的预热,提高焊接材料和轴的可塑性。
- 熔焊:使用适当的焊接材料,将磨损部位进行填补焊接。
- 整形:对焊接后的轴进行整形、切削等,使其恢复原有尺寸。
- 检验:对修复后的轴进行质量检验,确保其性能和尺寸符合要求。
4. 材料更换方法材料更换方法是一种较为简便的轴类磨损维修方法,适用于严重磨损或无法修复的情况。
其主要步骤包括: - 拆卸:将磨损轴进行拆卸,将磨损部位与周围材料分离。
- 更换:将新的轴材料或零件安装到原有位置,确保其与相邻部分紧密贴合。
- 固定:使用合适的固定方法,将新的轴材料或零件固定在正确的位置上。
- 检验:对更换后的轴进行质量检验,确保其性能和尺寸符合要求。
轴是怎么进行修理1.轴的磨损或损伤情况分析轴类零件是组成机械设备的重要零件,也是最容易失效的零件。
随着轴的结构形式、工作性质及条件各不相同,失效的形式和程度也不相同。
轴类零件常见的失效形式及原因如下。
①磨损。
因低速重载或高速运转,润滑不良引起胶合;或者较硬杂质介入;或受应力作用且润滑不良,引起疲劳磨损。
②腐蚀。
受氧化性、腐蚀性较强的气体、液体作用。
③弯曲。
长期受到弯矩的作用,或突然受到一个很大弯矩的作用,超过轴的抗弯强度,以致不能变形恢复。
④断裂。
交变应力作用、局部应力集中、微小裂纹扩展等引起疲劳断裂;温度过低、快速加载、电镀等使氢渗入轴中,引起脆性断裂;过载、材料强度不够、热处理使韧性降低及低温、高温等引起韧性断裂。
⑤变形。
轴的刚度不足、过载或轴系结构不合理引起弹性变形;轴的强度不足、过量过载、设计结构不合理、高温导致材料强度降低甚至发生蠕变引起塑性变形。
⑥轴上的键槽、螺纹等损坏。
键槽因受到较强冲击力作用或经常拆卸,螺纹因锈蚀或拆卸时操作不当,使得键槽和螺纹损坏。
2 轴的修理方法(1)轴颈的修复轴颈因磨损而失去原有的尺寸精度和形状精度,变成椭圆形或圆锥形,此时常用以下方法修复。
①按规定尺寸修复。
当轴颈磨损量小于0.5mm时,可用机械加工方法使轴颈恢复正确的几何形状,然后按轴颈的实际尺寸选配新轴衬。
这种用镶套进行修复的方法可避免轴颈的变形,在实践中经常使用。
②堆焊法修复。
几乎所有的堆焊工艺都能用于轴颈的修复。
堆焊后不进行机械加工的,堆焊层厚度应保持在 1.5~2.0mm;若堆焊后仍需进行机械加工,堆焊层的厚度应使轴颈比其名义尺寸大2~3mm,堆焊后应进行退火处理。
③电镀或喷涂修复。
当轴颈磨损量在0.4mm以下时,可镀铬修复,但成本较高,只适于重要的轴。
为降低成本,对于不重要的轴应采用低温镀铁修复,此方法效果很好,原材料便宜,成本低,污染小,镀层厚度可达1.5mm,有较高的硬度。
磨损量不大的也可采用喷涂修复。
轴类零件外圆表面镀铬修复的方法金朝1,孙本伟2(哈尔滨轴承集团公司培训中心,黑龙江哈尔滨150036;营口市公路沥青拌合站辽宁营口115000)摘要:轴类部件外圆表面磨损后经镀铬修复,恢复其原尺寸精度和使用性能,节约原材料,提高生产效率。
关键词:主轴轴套;轴;镀铬层中图分类号:TH133.2文献标识码:B文章编号:1672-4852(2007)04-0061-02CylindricalsurfacechromingrenovationmethodofspindlepartsJinZhao1,SunBenwei2Abstract:Aftersylindricalsurfaceofspindlepartswearing,originalsizeaccuracyanduseperformancewererenovatedbychromingonspindleparts,crudematerialwascutdown,productionefficiencywasraised.Keywords:spindlesleeve;spindle;chrominglayer收稿日期:作者简介:2007-07-09.金朝(1961-),男,中级教师.1前言为延长设备的使用期,首先应对设备进行定期维护保养,同时在一定期限内对设备出现的病因进行诊断。
设备部件表面出现磨损时,首先应想到怎样恢复其原尺寸、精度,使设备能正常运转。
这样就应用到镀铬的方法,此方法是对设备进行小修的方法之一。
2轴类部件外圆表面镀铬修复的方法2.1VMUC100超精研机主轴外圆表面镀铬如图1所示,计算方法如下:图中:D1,D2—零件图纸要求尺寸及镀铬后修磨尺寸,D1′,D2′—零件磨损后修磨尺寸,D1″,D2″—零件镀铬尺寸。
原始件技术条件:需镀铬位置(粗线处)的尺寸要求如下:D1=56.5+0.050mm、D2=65±0.005mm、L=148mm,L1=33mm,L2=61.5mm,L3=15mm,镀铬位置(粗线处)的长度如下:L3=15mm,L4=L-图1主轴外圆表面镀铬示意图L1-L2=148-33-61.5≈54mm。
轴类磨损四点定位修复工艺步骤及操作标准一. 此修复工艺主要应用在锥度轴承位或轴颈磨损尺寸相对较均匀,设备部件运行速度不高,承重力较大的情况下使用,非锥度轴承根据具体情况可参考使用;二. 做好施工前的准备工作,如工具、材料及需更换的备品备件(轴向调整环、拆卸安装工具、氧气-乙炔气割工具、千分尺、铜皮、无水乙醇、调和板)等;三. 修复时,做好人员安全措施(高空作业配备安全带)。
同时做好设备固定控制,防止因滑落造成事故;四. 在拆卸轴承前检查轴端的磨损状态,对轴向和径向的磨损关系都要详细检查。
利用塞尺等量具对磨损位置进行仔细测量,根据磨损情况确定修复方案;五. 做好施工前的准备工作,如工具、材料及需更换或加工的备品备件。
根据轴向磨损情况确定是否需要加工相应零件进行轴向尺寸的回复定位,最大限度提高修复后的使用效果;六. 试装轴承,在常温下利用轴承内圈的标准尺寸,通过填充四个尺寸一致且宽度适中的金属支撑点来确定轴承状态。
(填充的金属尺寸厚度为磨损尺寸的一半)。
吊装大型设备部件时一定做好安全防护工作,安全责任马虎不得;七. 用气焊枪烘烤渗入磨损部位表面的油脂,至没有火星。
用百叶轮、刺轮或砂纸将修复部位打出金属本色,用无水乙醇彻底清洗干净。
确保表面干净、干燥、结实;八. 轴承内圈表面用无水乙醇清洗干净后,涂刷803脱模剂2遍,确保涂严且越薄越好,涂完后晾干备用。
用热风枪加速干燥时应采用低热度、大风量;九. 严格按比例少量调和修复材料,搅拌至颜色均匀一致,没有色差。
气温低时,要用碘钨灯加热材料,以便于调和。
调和完的材料要在调和板上摊成薄片,并立即涂抹,以防材料过早固化;十. 利用修复材料把确定好的四个金属支撑点粘接固定在轴颈上,按上、下、左、右均匀分布。
材料确保要完全覆盖金属支撑点,装入刷好803脱模剂的轴承,材料固化后退出轴承形成带有圆度的四个标准尺寸;十一. 根据待修复磨损体积大小再次适量调和高分子修复材料,根据已修复成型的四个支撑点尺寸对磨损部位均匀涂抹高分子修复材料。
