E+H(恩德斯豪斯)智能型压力变送器cerabar M PMC 41/45 PMP 41/45
抗过载压力变送器，采用陶瓷或金属传感器。
可选：模拟式，智能式或PROFIBUS-PA电子模块
应用
Cerabar M 变送器测量各种领域中气体、蒸汽、液体和粉尘的表压和绝压。
模块化设计使得Cerabar M 能够适用于各种工业场合。
性能和优点
●测量精度高
- 非线性：设定量程的0.2%
- 长期稳定性：0.1%/每年
- 可调测量范围TD 10:1
●传感器
- 干式电容陶瓷传感器压力可达40bar(600psi)；抗过载能力强、密封性能好
- 压阻式金属传感器，测量范围打400bar（6000psi）
●电子部件
- 模拟式：低成本，响应速度快，尤其适用于快速反应过程
- 智能式：通过HART协议实现多种操作程序
- PROFIBUS-PA：数字通信
●外壳
不锈钢外壳，能满足食品及制药工业的特殊卫生要求；环氧树脂涂层铝外壳符合过程工业的要求
●过程连接
螺纹连接，卫生型连接，法兰连接
产品图片。

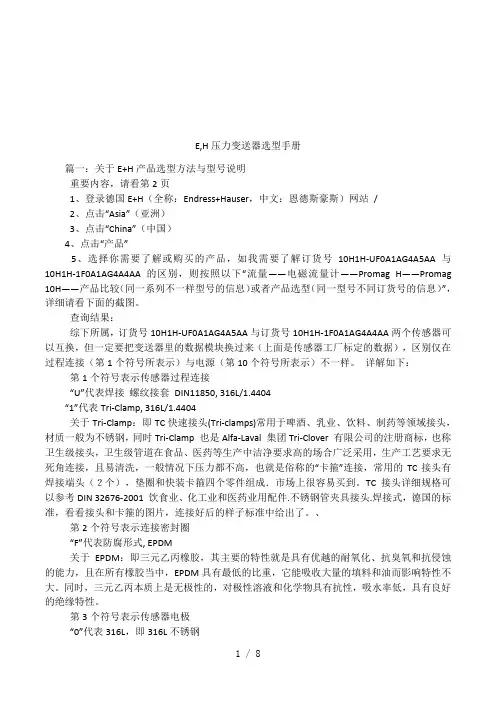

E,H压力变送器选型手册各位读友大家好！你有你的木棉，我有我的文章，为了你的木棉，应读我的文章！若为比翼双飞鸟，定是人间有情人！若读此篇优秀文，必成天上比翼鸟！篇一：关于E+H产品选型方法与型号说明重要内容，请看第2页1、登录德国E+H（全称：Endress+Hauser，中文：恩德斯豪斯）网站/ 2、点击“Asia”（亚洲）3、点击“China”（中国）4、点击“产品” 5、选择你需要了解或购买的产品，如我需要了解订货号10H1H-UF0A1AG4A5AA 与10H1H-1F0A1AG4A4AA的区别，则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较（同一系列不一样型号的信息）或者产品选型（同一型号不同订货号的信息）”，详细请看下面的截图。
查询结果：综下所属，订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换，但一定要把变送器里的数据模块换过来（上面是传感器工厂标定的数据），区别仅在过程连接（第1个符号所表示）与电源（第10个符号所表示）不一样。
详解如下：第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404 关于Tri-Clamp：即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头，材质一般为不锈钢，同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标，也称卫生级接头，卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用，生产工艺要求无死角连接，且易清洗，一般情况下压力都不高，也就是俗称的“卡箍”连接，常用的TC接头有焊接端头（２个），垫圈和快装卡箍四个零件组成．市场上很容易买到。
TC 接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式，德国的标准，看看接头和卡箍的图片，连接好后的样子标准中给出了。
应用ＣｅｒａｂａｒＭ系列压力变送器可以测量气体、蒸气和液体的表压和绝压，适用于各个领域的过程控制。
模块化的结构设计使其使用更加灵活方便。
技术资料ＴＩ３２１Ｐ／２８／ｚｈ智能型压力变送器ｃｅｒａｂａｒＭＰＭＣ４１，ＰＭＣ４５ｃｅｒａｂａｒＭＰＭＰ４１，ＰＭＰ４５采用陶瓷或扩散硅传感器，抗过载能力强可选：模拟型，智能型或ＰＲＯＦＩＢＵＳ－ＰＡ电子模块特性和优点·精度·传感器—干式电容陶瓷传感器压力可·电子部件外壳过程连接—线性度优于设定量程的０．２％—量程范围可调，ＴＤ１０：１—长期稳定性优于０．１％达４０ｂａｒ（６００ｐｓｉ）—抗过载能力强、密封性能好、能用于真空场合，抗腐蚀，耐磨损—扩散硅式金属膜片传感器压力可达４００ｂａｒ（６０００ｐｓｉ）—模拟式：经济型，响应速度快，尤其适用于快速反应过程。
—智能式：通过ＨＡＲＴ协议实现多种操作程序。
·不锈钢外壳，能满足食品及制药工业的特殊卫生要求。
环氧树脂涂层铝外壳符合过程工业的要求。
·螺纹连接，卫生型连接，法兰连接—ＰＲＯＦＩＢＵＳ－ＰＡ：数字通信ＰＭＣ４１Ｇ１／２ＡＰＭＣ４５ＤＩＮ１１８５１ＰＭＰ４５Ｍｉｎｉｃｌａｍｐ仪表型号ＰＭＣ４１带Ｇ／螺纹１２ＰＭＣ４１带／ＮＰＴ螺纹１２ＰＭＣ４５卫生型螺纹ＰＭＣ４５法兰式ＰＭＣ４５·齐平式陶瓷传感器，（）。
·测量范围：表压或绝压：１０ｍｂａｒ．．．４０ｂａｒ（０．１５ｐｓｉ．．．６０ｐｓｉ）·过程连接：—螺纹连接—卫生型连接—法兰连接·过程温度：－４０．．．＋１２５℃（－４０．．．＋２５７°Ｆ）１５０℃（３０２可持续ｍａｘ．１小时·不锈钢（１．４４０４／ＡＩＳＩ３１６Ｌ）或铝外壳·３Ａ认证和ＥＨＥＤＧ认证采用高净度９９．９％陶瓷，适用于易磨损和粘性介质，陶瓷材料经ＦＤＡ认证，适用于卫生型场合＋＋°Ｆ）ＰＭＣ４１·陶瓷传感器·测量范围：表压或绝压：１０ｍｂａｒ．．．４０ｂａｒ（０．１５ｐｓｉ．．．６００ｐｓｉ）·过程连接：标准型，所有普通的压力表连接·过程温度：－４０．．．＋１００℃（－４０．．．＋２１２°Ｆ）·不锈钢（１．４４０４／ＡＩＳＩ３１６Ｌ）或铝外壳，适用于各种工程应用领域中的压力测量ＰＭＰ４１内螺纹适配器ＰＭＰ４１齐平式薄膜ＰＭＰ４５ＤＩＮ１１８５１，ＤＮ２５ＰＭＰ４５小型卡口ＰＭＰ４１·扩散硅金属膜片传感器，适用于各种工程应用领域中的压力测量·测量范围：表压或绝压：１００ｍｂａｒ．．．４００ｂａｒ（１．５ｐｓｉ．．．６０００ｐｓｉ）·过程连接—齐平式膜片，Ｇ１／２外螺纹—内螺纹连接头（ＤＩＮ３８５２－Ｅ－Ｇ１／２）和其他螺纹型式可选—连接头可更换：采用密封圈或气密焊接方式连接·过程温度：－４０．．．＋１００℃（－４０．．．＋２１２°Ｆ）·不锈钢（１．４４０４／ＡＩＳＩ３１６Ｌ）或铝外壳ＰＭＰ４５·齐平式金属膜片传感器，适用于卫生型应用·测量范围：表压或绝压：１００ｍｂａｒ．．．４００ｂａｒ（１．５ｐｓｉ．．．６０００ｐｓｉ）·过程连接：—卫生型—螺纹型·过程温度：－４０．．．＋１２５℃（－４０．．．＋２５７°Ｆ）＋１５（３０，小时·不锈钢或铝外壳·认证０＋２°Ｆ）ｍａｘ．１（１．４４０４／ＡＩＳＩ３１６Ｌ）３Ａ外壳电子插件ＣｅｒａｂａｒＭ外壳为不锈钢材料，抗化学腐蚀，采用卫生型设计，便于清洗－－无死区，抗冷凝，适用于食品和制药行业。
eh压力变送器参数step7输入摘要：一、引言二、eh 压力变送器参数介绍1.压力范围2.输出信号3.工作温度三、step7 输入方式1.通信协议2.接线方式3.参数设置四、实际应用案例1.应用背景2.参数设置过程3.效果评估五、总结正文：压力变送器在工业自动化领域中有着广泛的应用，其中eh 压力变送器以其优越的性能受到许多用户的青睐。
本文将详细介绍eh 压力变送器的参数以及与step7 的输入方式。
一、引言首先，我们需要了解eh 压力变送器的基本参数，这些参数将决定其在不同场景下的适用性。
此外，了解与step7 的输入方式也有助于我们更好地使用和配置eh 压力变送器。
二、eh 压力变送器参数介绍1.压力范围eh 压力变送器的压力范围是其承受压力的上限和下限，用户在选择时需要根据实际应用场景选择合适的压力范围。
2.输出信号eh 压力变送器输出的信号有多种类型，如电流信号、电压信号等。
用户需要根据控制系统的要求选择合适的输出信号类型。
3.工作温度工作温度是影响eh 压力变送器性能的重要参数，用户在选择时需要确保其在要求的温度范围内正常工作。
三、step7 输入方式1.通信协议与step7 通信需要遵循特定的通信协议，如Profibus 协议等。
了解这些协议有助于我们更顺利地实现数据传输。
2.接线方式正确的接线方式是保证eh 压力变送器与step7 正常通信的基础。
用户需要参考相关资料，确保接线正确无误。
3.参数设置为了使eh 压力变送器与step7 更好地配合，需要对一些参数进行设置。
这些参数包括输出信号类型、通信波特率等。
四、实际应用案例1.应用背景在某工业生产线上，需要对压力进行实时监测，以保证生产过程的稳定进行。
2.参数设置过程首先，根据生产线的压力范围和工作温度选择合适的eh 压力变送器。
然后，根据控制系统的要求设置输出信号类型和通信协议。
最后，按照接线图正确接线。
3.效果评估经过一段时间的运行，发现eh 压力变送器与step7 配合良好，能够实时监测压力变化，有效地保证了生产过程的稳定进行。
[标签:标题]篇一：E+H压力变送器操作说明书cerabar S压力变送器操作手册目录1、安全手册 (4)1.1 设计用途 (4)1.2 安装、调试和操作 (4)1.3 操作安全性 (4)1.4 安全惯例和图标的注释 (4)2、认证 (5)2.1 仪表设计 (5)2.2 供货范围 (6)2.3 CE标志 (6)2.4 注册商标 (6)3、安装 (7)3.1 接收和存储仪表 (7)3.2 安装条件 (7)3.3 安装手册 (7)3.4 安装后的检查 (10)4．接线 (10)4．1 仪表的接线 (10)4.2 电子腔室的接线 (11)4．3 等电势 (13)4．4 接线后检查 (13)5．操作 (13)5．1 现场显示模块（可选） (14)5．2 操作按钮 (15)5．3 现场操作-不带就地现场显示 (17)5．4 现场操作-带现场显示 (18)5．5 HistoROM （可选） (19)5．6 TOF TOOL操作程序 (21)5.7 通过手持终端HART手操器操作 (21)5．8 Commuwin II操作程序 (22)5．9 锁定/解锁操作 (22)5．10 工厂设定（重置） (23)6 调试 (24)6.1 功能检测 (24)6.2 语言选择与测量模式选择 (24)6.3 位置调节 (25)6.4 压力测量 (26)6.5 液位测量 (28)7 维护 (30)7.1 表面清洁 (30)8.故障排除 (30)8.1 错误信息 (30)8.2 输出响应错误 (36)8.3 确认错误信息 (37)8.4 维修 (37)8.5 带防爆认证的仪表维修 (38)8.6 备件 (38)8.7 返修仪表 (38)8.8 存储 (39)8.9 软件 (39)9.技术数据 (40)10 附件 (40)10.1现场显示，TOF TOOL和现场手操器的操作菜单 (40)10.2 HART Commuwin II操作矩阵 (40)10.3 专利 (41)索引1、安全手册1.1 设计用途Cerabar S 是一种测量压力和液位的压力变送器。
制造厂不承担因为不当的或在非设计用途场合的使用而造成损坏的责任。
1.2 安装、调试和操作仪表依据电流技术、安全性和EU标准设计成为一种操作更加安全的仪表。
但是，如果安装不正确或使用工况不是其适用工况,有可能会产生危险. 例如:因为不正确的安装或标定使产品溢流.因为类似原因,所以仪表必须根据操作手册来安装,连接,操作和维护。
相关维护人员必须有足够的能力，而且必须浏览过操作手册并充分理解其含义。
调试和修理仪表只有当他们被特别允许的情况下才被允许。
请特别注意铭牌上的技术数据.1.3 操作安全性1.3.1 危险区如果仪表安装在爆炸危险区,那么仪表规格必须遵守国家和当地的规范。
仪表会附带一个防爆认证证书在仪表的文件中。
文件中列出的安装规范，过程连接和安全手册都必须遵守规范. *确保所有的相关调试人员都是合适的资格。
1.4 安全惯例和图标的注释为了突出手册中的安全相关性或可选择的操作程序,使用了下面的惯例和图标，并在每个图标的旁注中加了注解。
2、认证2.1 仪表设计2.1.1 铭牌图1：Cerabar S 的铭牌1、定货号2、船级认证的GL符号（可选）3、压力仪表指示ID号4、A TEX认证的ID号5、序列号6、MWP（最大工作压力）7、符号：注意：请特别注意TI资料上的数据8、正常工作范围9、接液材质10、最小/最大范围11、信号类型（输出信号）12、供电电源13、防护等级用在危险区的仪表带一个额外的铭牌图2：用在危险区的仪表额外的铭牌1、EC类型检测认证号2、保护类型例：II 1/2G EEx ia IIC T4/T6篇二：压力变送器工作原理技术规格和选型罗斯蒙特压力变送器工作原理特点技术规格和选型罗斯蒙特变送器罗斯蒙特压力变送器工作原理特点技术规格和选型罗斯蒙特压力变送器，罗斯蒙特差压变送器，罗斯蒙特变送器，罗斯蒙特3051变送器,罗斯蒙特3051压力变送器工作原理特点中国特价技术规格和选型一、工作原理罗斯蒙特压力变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。
传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于罗斯蒙特3051GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。
罗斯蒙特3051AP绝压变送器，低压侧始终保持一个参考压力。
传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。
两侧的电容极板检测传感膜片的位置。
传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
二、特点·完整的变送器系列·测量范围：0-0.5inH2O至6000psig ·结构小巧、坚固、抗震·模块化结构·阻尼可调·多种选项，令应用灵活·智能，模拟或低功耗电路·电气连接及安装：配有多种过程连接器和安装法兰。
三、技术规格：1、性能优异：精度0.075%量程比100:12、差压：校验量程从0.5inH2O至2000psi3、表压：校验量程从2.5inH2O至2000psi4、绝对压力：校验量程从0.167psia至4000psia5、过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙乃尔6、设计小巧、坚固而质轻，易于安装篇三：压力差压变送器技术规格书压力/差压变送器技术规范书1总则1.1本规范适项目压力、差压变送器的设计、结构、性能、安装和调试等方面的技术要求。
1.2本规范提供的是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标方应提供一套满足本规范和所列标准要求的高质量标准产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方未以书面形式对本规范书提出异议，则意味着投标方提供的压力、差压变送器完全符合本技术技术规范和有关工业标准的要求。
如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”文标题的专门章节中加以详细说明。
1.4本规范书使用的标准如遇与投标方所执行的标准相冲突时，按较高标准执行。
1.5所有正式文件、所附图纸及相互通讯函件，均应使用中文。
不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。
部分硬件说明书记图纸可使用英文，但只作为辅助工作语言。
1.6只有招标方有权修改本规范书。
经买卖双方协商，最终确定的规范书应作为合同的一个附件，并与合同文件有相同的法律效力。
1.7在签订合同后，招标方有权提出因标准、规范和规程发生变化所产生的一些修订要求，具体事项由双方共同协商确定。
1.8卖方应提供不同型式、不同材质、不同规格、不同压力等级的阀组的分项单价报价及产品发生故障时须更换的零部件价格明细。
2设备使用环境2.1海拔高度：1000米以下2.2最高温度：85度2.3最低气温：-19度2.4相对湿度：≤95%3技术要求3.1供应方应明确所供设备的技术参数符合仪表数据表的技术要求并在表述中明确说明技术水平在目前的先进性。
所供设备应提供标准和规范要求的检验文件、质检合格证书和相关资料。
3.2供方应提供数据表中所要求的符合质量标准的附件和备品备件，如果有其他需要附件或备品备件，供方应以书面形式在投标书中明确说明，并附详细规格参数、材质及价格明细。
3.3供方应提供技术上成熟先进的设备，不得使用实验性的设备和技术。
3.4设备应按照最新规范和标准进行设计、制造、检验、测试和安装。
3.5除以上要求外，未指定要求的技术参数应由供应商明确表述，但不仅限于此还应满足以下要求:3.5.1所有变送器信号必须为智能型两线制4-20mA DC 叠加HART 协议信号（HART 版本6.0 或以上）。
3.5.2智能型现场变送器应能够和DCS系统进行通讯，实现远程对现场变送器进行设置、组态和维护。
3.5.3智能型压力和差压变送器应具备非易挥发性存储器。
3.5.4智能型压力和差压变送器应具备程序写保护功能（可通过软件密码或内部硬件开关来实现）。
卖方应在其标书中指明写保护方法。
3.5.5智能型压力和差压变送器应由卖方在工厂进行组态，包括位号、量程以及仪表规格书中规定的其他组态信息。
若仪表规格书中没有标明，设定值应采用卖方的缺省值。
3.5.6对“零点”和“满量程”都能进行调整。
除具有远方零点、满量程调整功能外，还具有本机就地零点、满量程调整功能。
零点的压缩和提高可以在0—100%的量程中自由设定。
变送器设有统一的测试接口，以便连接电气测试设备。
3.5.7超压保护至少是设计压力满量程以上50%，而不至于影响精度，所有可能产生真空的变送器都应有能承受绝对真空的能力，变送器具有超压力条件下工作的能力，而不致损坏。
3.5.8所有变送器采用2”支架安装，材质不低于304不锈钢。
所有变送器应带有安装托架，以便在变送器保温箱安装接管；所有螺栓螺母不低于304不锈钢。
3.5.9变送器应配过程接头，材质为不锈钢。
连接线和端子应符合现行标准，所有端子都有永久性标记，便于识别。
3.5.10在温度变化每30℃时,漂移量不超过最大量程的0.125%。
3.5.11在5年时间内的漂移不超过所调量程的0.015%。
3.5.12最大单向耐静压不低于21Mpa3.5.13变送器隔离膜片根据数据表中的要求，满足或高于数据表中的要求；过程接口法兰材质不低于数据表中要求。
3.5.14隔膜变送器的充灌液体必需满足或高于数据表中的要求，充分考虑环境温度对毛细管静压值和反应时间的影响。
3.5.15 所有变送器都要求带检测证书。
3.5.16所有变送器提供详细型号说明，并列出每台变送器的型号。
3.5.17雷电保护，所有型号满足IEEE C62.41B类要求，满足IEE C37.90.1电涌接受能力。
3.5.18所有现场变送器的电子元件的电磁兼容性应符合IEC 60801 的要求。
* 与工艺流体接触部件的材料必须符合设计要求，至少使用316L不锈钢。
当有NACE具体要求时，与工艺流体接触的部件应符合NACE MR0175 的要求，并且提供符合性证明。
* 变送器组态必须支持8位或8位以上的仪表工位号长度和HART地址，支持多档的滤波（阻尼）选择。
3.5.19差压变送器的测量膜盒必须能够承受来自任何一侧的本体额定压力，并且当单向过压撤除以后应不用重新调整零点，变送器仍能保证正常测量精度。
3.5.20差压变送器测量室法兰侧面应具有独立的排气/排液口及堵头，材质应至少为316SS 3.5.21 对于温度较高的介质，膜片密封系统填充液的接液温度范围应至少为-40~400℃范围内；环境温度应至少在-40~60℃范围内。
