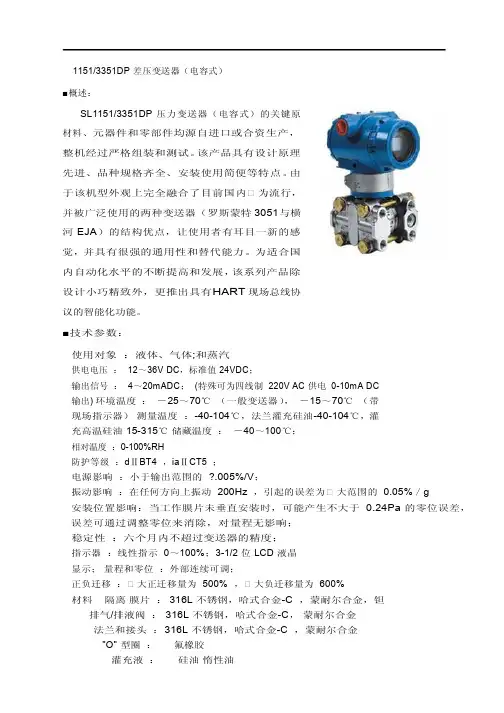

压力变送器1151选型样本

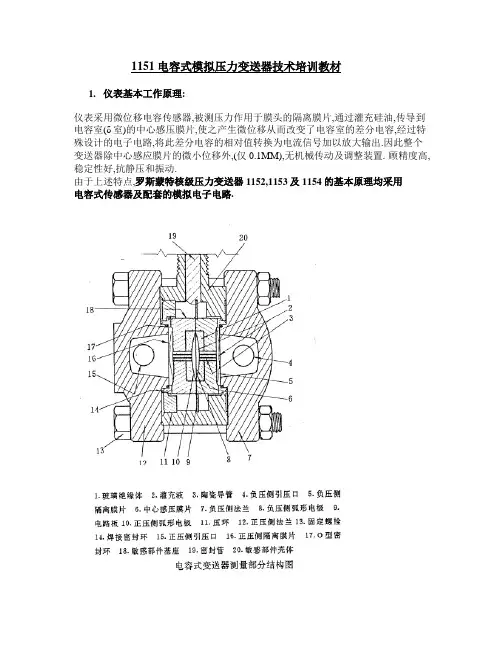

1151 电容式模拟压力变送器技术培训教材1.仪表基本工作原理:仪表采用微位移电容传感器,被测压力作用于膜头的隔离膜片,通过灌充硅油,传导到电容室(δ室)的中心感压膜片,使之产生微位移从而改变了电容室的差分电容,经过特殊设计的电子电路,将此差分电容的相对值转换为电流信号加以放大输出.因此整个变送器除中心感应膜片的微小位移外,(仅0.1MM),无机械传动及调整装置. 顾精度高,稳定性好,抗静压和振动.由于上述特点,罗斯蒙特核级压力变送器1152,1153及1154的基本原理均采用电容式传感器及配套的模拟电子电路.1-1:核心部件的结构特点:参考上图,1151核心部件/俗称:模头的主要分为5部分:中心感压膜片6.是在施加予张力条件下焊接的.这样一来,既可使膜片的位移与输入差压成线性关系,又可以大大减小正负压室法兰的张力和力矩影响而产生的误差.中心膜片两侧为弧型电极(Alphaline®),可以有效地克服静压的影响及单向过压保护的问题.除中心感压膜片6.外, (正,负压侧弧型电极 8,10差动电容的固定电极), 正,负压侧隔离膜片16,5,玻璃绝缘体1 和敏感部件基座18构成 室.室中充满灌充液, ( 硅油或氟油),用以传递压力.为保证充液不会汽化,变送器的工作温度压力点必需落在其灌充液/油的汽化曲线的上方!(Y 轴为绝压)1151------充硅油时,MAX:104C!@1 Atm.这与1152型核变是一样的.中心感压膜片6 与正,负压侧弧型电极 8,10差动电容的固定电极构成两个差分电容, C-1,C-2;当输入压力为零时,该电容约为150pf.1-2:由上述特点得到的测量原理:电容式压力传感器的理论分析证明其传输特性为:1.差动电容的相对变化值△Cid/△ Cis与被测差压成线性关系.2.差动电容的相对变化值△Cid/△ Cis与灌充液的介电常数无关.这样一来,传感器的温度系数大为改观.* Cid=两电容之差;* Cis=两电容之和;1-3:转换放大部分的电子电路:电路主要包括电容- 电流转换电路和放大及输出限幅电路两部分.前者由振荡器,解调器,振荡控制放大电路和线性调整电路4部分组成;后者由电流放大,量程调整,零点调整迁移电路,输出限幅电路及阻尼调整电路等构成.各电路的相互联系请参考下图.注意,电路的关键功能是输出一个与模头电容成正比的信号电流给后面的放大电路.A: 电容/电流转换及线性调整电路:差动电容传感器的δ室由振荡器供电.因此,两个电容的电容量变化导致振荡器的等效谐振电容变化,从而影响振荡频率,经解调器相敏整流后, 被转化为电流的变化,它输出两组信号:如忽略分布电容的影响, 其差模信号Id的大小与差动电容的变化之差成正比;另一组为共模信号Ic它与两电容之和Cis成正比;即:式中: 峰值电压25-32V, 频率:32Khz. 可见,共模与差模电流的平均值不仅与 差分电容有关,还与振荡器输出电压峰值及频率成正比.我们的问题就是要 排 除上述除差分电容以外的影响,让输出电流的平均值仅与电容的变化率成 线 性关系.参照下图,并进行节点分析可得到上式.电容 > 电流转换电路电容>电流转电路的工作原理:由电路图可知:式中Ic , Id 分别为流过电容C1,C2的交流平均电流之和与之差,与传感器的 模片电容之和与之差成正比. fVpp Ci Ci i i Ic fVpp Ci Ci i i Id *)12(21*)12(12+=+=-=-=Vpp Ci Ci i i Ic fVpp Ci Ci i i Id *)12(21*)12(12+=+=-=-=两式相除得:该式表明,只要维持Ic 的恒定,即可使差动信号与差动电容的相对值成线性关系. 如何实现这一目的呢?这就是控制振荡器的任务!共模信号Ic 作为振荡控制放大电路的输入, 通过IC1的深度闭环负反馈作用来 控制振荡器的供电电压(25-30V/32KHZ),即IC1的输出,也即振荡器的振幅,反过 来实现Ic 的恒定. 从而保证了Id 与差压ΔP 之间的单一因果关系.Id 与调零信号及反馈信号(量程信号)迭加后经电流放大电路放大成4-20mA 的 输出电流Io.由于深度的负反馈, Io 与Id 保持高度的线性.线性补偿电路:由于传感器的δ 室的电容电极存在分布电容,该电容使得δ 室的总电容值(见下 式分母)随差压的增加而增大的非线性因素无法忽略,从而使传感器的差模信号 Id 与ΔP 之间不存在线性关系.为克服分布点容所造成的非线性误差,在变送器线路中设计了线性补偿电路.该 电路使Ic 随ΔP 的增加而适当减少来补偿总电容值的变化,从而使Id 输出保持线 性.线性调整是通过电位器R24实现的.补偿的结果可使非线性误差小于+/-1%..B:放大及输出限幅电路:放大及输出限幅电路的作用是把电容电流转换成符合仪表控制要求的标准信号, 如4-20MA.如同振荡控制电路,输出放大同样采用深度负反馈,通过电位器调整反馈量从而改 变放大器的增益进行量程调整.要注意的是,该调整会影响零点!零点是通过对IC3的偏置电压进行调整实现的,同时,对偏置电压分挡调节实现零 点的迁移.同样情况,零点的变动会影响满度值(但不是跨度),因此上述调整要反复 进行!这与智能变送器不同!为了限制输出电流的最大值,电路利用晶体管饱和结电压,构成30MA 限流电路. 上述电路将变送器的电路控制在2.7MA 至30MA 之间.C:阻尼电路:为使变送器具有抑制输入差压瞬间变动对输出电流的干扰,电路中设有阻容式时 间常数电路,用来调整阻尼系数(0.2S-1.67S)1212Ci Ci Ci Ci IcId +-=1212Ci Ci Ci Ci Ic Id +-=D:零点及量程的温度补偿:根据变送器模头的正,负温度系数,电子电路内设置了负温度系数的热敏电阻来补偿零点及量程的误差.零点的温度补偿电阻在仪表出厂时经过计算机测试系统的精确选定,以保证补偿的最佳结果.<1151 电容式压力变送器电原理图>E:仪表的输入电路:D14的作用是为保证指示表头未接入时的输出电流通路,D13除起稳压作用外,还起电源反向保护作用.由于变送器电子电路内部为电容藕合接地,因此,如使用兆欧表检查对地绝缘电阻时, 其输出电压不宜超过100V!2.仪表的选型安装:2-1: 1151的工作类型及相应量程:1151变送器按用途不同分为差压,表压,绝压等类型.除此以外,共有8种量程可选. 表压范围从7.5Kpag到41369Kpag ,差压范围从7.5Kpa到6895 Kpa, 绝压范围从37Kpa到6895 Kpa. 此技术指标1152型核表与其一样.2-2: 静压的限制:静压范围对电力应用十分重要,因此有必要关注.例如:DP 型变送器量程4,5,零点误差为2000Psi 下+/-0.25%URL!量程误差可修正至:+/-0.25%输入读数./1000Psi.对于1151DP系列产品,任意一侧压力加至0-13.79Mpa时,不会引起损坏!同样,在上述静压范围内所有性能指标保持不变.对于1151HP系列产品, 任意一侧压力加至0psia-4500psig(0-31Mpa)时,不会引起损坏! 同样,在上述静压范围内所有性能指标保持不变对于1151AP系列产品,为13.79Mpa.对于1151GP系列产品,其安全使用范围示量程的不同而不同,范围应在13.79Mpa-51.71Mpa.2-3: 量程可调范围:当使用差压变送器测量流量时, 量程可调范围变得十分重要.量程可调范围的定义是: URV/MINIMUN SPAN!例如: 1151S: 50:1; 1152D/A 6:12-4: 安装不当对仪表的最终性能影响很大.常见的安装问题大致有:1.泄漏2.摩擦损失3.气体引压管中有液体或液体引压管中有气体.(压头误差)4.测差压时,引压管温度不等引起密度变化(压头误差)5.变送器安装不当.针对气体,液体,蒸汽应用的不同安装.2-5:仪表的投运1.把排气,排液工作.2.测量液体,蒸气时应先行充液.3.差压变送器投运时,应避免单向受压.即:开平衡阀>高压侧>低压侧>关平衡阀4.清零.5.调阻尼.6.手操器的应用.使用手操器可以大大方便用户对智能仪表的现场组态,调校及故障诊断.对使用HART通讯协议的仪表,其最小负载电阻为250欧姆!现有的最新手操器型号为375型.你必须了解每一个仪表的DDS菜单以便熟练操作.通过操作培训,你可以掌握必要的步骤. 常用的功能菜单包括:1.BASIC SETUP(基本设置)在此菜单下,你可以完成:A.修改工程变量的单位及输出量程;B.工艺位号;C.输出变量的开方;D.输出变量的阻尼时间常数.2. DIAGNOTICS AND SERVICE(诊断及服务) 在此菜单下,你可以完成:A.廻路测试;B.传感器的校验,主要为传感器清零;(ZERO TRIM)2.PROCESS VARIABLES(过程变量)在此菜单下,你可以观察:压力变量;4-20MA输出等主要参数. 275型手操器的外形与键盘分布.<1151S 的菜单树><375手操器的键盘>3.模拟输出仪表的调校:智能式压力变送器因采用高性能的微处理器,因此,其线性化和各种补偿均自动进行. 但是,通常的模拟输出仪表(大多数核级变送器属于此类)的补偿只能通过分立电子电路经人工完成.1151变送器的现场调校包括:*安装零点的调整.* 阻尼的调整. ( 0.2-1.67S)* 迁移量的调整.* 线性度矫正.* 静压的补偿调校.*此5项功能1152与其一样!3-1.现场调零E.安装变送器,释放或平衡仪表压力,并送电.F.等待仪表稳定.G.松开仪表的名牌,使用改锥调正零点螺母,使仪表输出4MA.此调正不会影响20MA的状态.任何由于安装引起的零点,可以用此法消除.3-2.迁移:A.迁移量: 指零点的位置与仪表的当前量程跨度的百分比%.B.迁移范围:迁移后的零点及量程不应超过仪表的最大允许量程.C.大范围内的迁移须调整电子板上的跳线. (请参考跳线图)D.先进行零点基础上的量程校准,再进行迁移.E.负迁移为600%,正迁移为500%,迁移不影响SPAN.<正负迁移图> ZERO ELEVATION : 负迁移.ZERO SUPPRESSION: 正迁移.<迁移跳线>3-3.线性化调整.A.通常无须进行.B.如需调整,则:1.加50%量程压力,2.记录该点的输出误差值. (mA)3.将此值乘以6后再乘以仪表的当前的量程比.4.如果上述值为负,则将其加在20mA上,反之减去.5.使用该输出值重校量程(即加满量程输入压力时调整阻尼电位器).下图为线性及阻尼调整电位器.3-4.阻尼调整.可通过下图组尼调整螺钉进行.出厂时为0.2S,最大可调整为16.67S.3-5.静压的补偿:A.静压影响定义为:每1000Psig 静压对仪表标定量程的偏移误差.仅对差压变送器有意义!B.有3 种办法计算补偿量:1.计算输入的压力,调校20MA.例如:RANGE-4,0-150H2O,静压1500PSI,查表得知补偿系数为:-0.0087,则有150+[(-0.0087X150)*1500/1000]=148.04H2O;施加上述压力作为量程值重新校准20MA.2.查表,找到给定压力下的输出值,加常压下的输入压力,调整量程电位器,校到此值.3.查表求得RANGE3-8的静压补偿系数.再计算相应输出.例如:RANGE-5 的系数为0.131,则,0.131*1500Psi/1000Psi=0.197ma.则CAL.POINT=20MA+0.197=20.197MA.将仪表输出标定到此值即可!<模头电路板>4: 故障的判断及排除:4-1. 当变送器出现故障时, 应首先排除外部电路及应用安装方面的因素.4-2. 当确认仪表需要分解检查时, 参照下图进行分解.4-3. 如凭目视未发现有元器件损坏,则进行模头电容的接地和绝缘测试.4-4. 参照模头电路板图, 使用100V以下的兆欧表测试接插件1-4脚对模头外壳的电阻,应大于10兆欧.4-5. 测试接插件第8脚对模头外壳的电阻,应为0 欧姆.4-6. 如上述测试正常,仍无法确定故障,应进行电子板更换测试,必要时,更换模头组件.<1151 变送器分解图>< 完 >。

罗斯蒙特1199 远传膜片系统（全球供货系列产品）用于罗斯蒙特3051S、 3051 、1151 与 2088 型变送器扩大压力变送器应用范围•极热与极冷的温度•腐蚀性的测量场合•易堵塞的过程•要求清洁卫生的场合应用•液位、流量、压力、界面与密度的测量。

目录技术规格 (3)远传膜片选择指南 (5)订货信息 (9)远传膜片的连接 (10)一般用途膜片组件 (16)综合技术资料 (58)全球最完整的供货实力罗斯蒙特 1199 型远传膜片系统提供世界最广泛的产品品种与规格，满足各种测量与应用的要求。

本产品选型资料重点介绍罗斯蒙特 1199 型远传膜片各种过程连接结构形式、直接安装或毛细管系统，以及各种结构材料。

经验证明Tuned-Systems™系统为差压－液位装置提供最佳的工程质量当前市场上只有罗斯蒙特有能力提供优化非平衡系统（Tuned-System）。

采用此系统可带来 :•变送器安装费用减少 20％•总的系统性能提高 10％•时间响应特性改善 80％以上。

仪表工程软件Instrument Toolkit ：•计算远传膜片系统的温度指标与响应时间•帮助第一次及以后每次正确选型远传膜片系统要了解关于仪表工程软件更多的内容，详见第 68 页。

要了解关于优化非平衡系统(Tuned-System) 更多的内容，详见第 60 页。

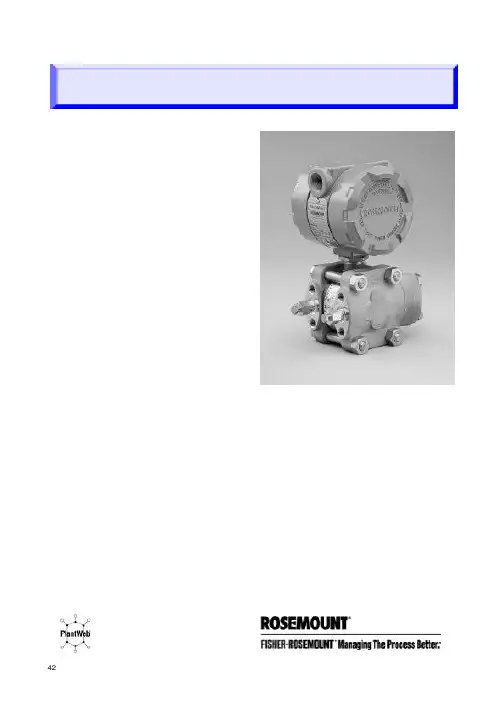

可选用罗斯蒙特1199 型远传膜片的压力变送器类型罗斯蒙特 1199 型远传膜片可组装到罗斯蒙特 3051S、3051 、1151 及 2088 型差压、表压 与绝压变送器及液位变送器上。

有关详细信息，请在定购罗斯蒙特 1199 型远传膜片前，查阅下列产品选型资料：罗斯蒙特 3051S 型压力变送器规模可变的压力、流量与液位测量解决方案，实现了安装与维护的最佳应用实践。

罗斯蒙特 3051 型压力变送器全面领先的性能、灵活的共平面（Coplanar™）平台、5 年稳定性保证。

罗斯蒙特 3095MV 型质量流量变送器精确地测量差压、静压与过程温度，完全实时补偿计算质量流量。

THGCP1151系列电容式压力差压变送器类型：压力、差压传感器、变送器压差变送器本产品采用进口电容式敏感元件来测量压力差的变化。

通过安装在膜片两侧绝缘体上的电极组成一个电容器，在膜片两侧压力不相等时，测量膜片产生位移，其位移量与压力差成正比，而位移的变化引起电容值的变化。

通过检测电容值的变化来测量压力差的变化，并通过放大、线形化等技术处理，调制成二线制4-20mA标准电流信号输出,信号可远距离传输。

技术性能：量程： 0-7KPa，0-35KPa，0-180 KPa 输出信号: 4-20mA使用温度：-25-85℃供电电源：15V-36VDC精度等级：±0.25%（与量程和静压有关）温度系数：± 0.4%/10℃主要特点：敏感元件采用固化体结构、小型坚固、抗震能力强；量程和零位可在外部连续调节；正、负迁移可达到500%；阻尼时间在0.2-1.67秒内可调；可带LED或者LCD显示；防爆型符合国家标准GB3836.4-2000爆炸性环境用防爆电气设备本质安全型电路和大气设备“i”的有关规定。

适用于一般爆炸性环境条件。

过载压力不小于规定压力的1.15倍；启动时间：2秒，不需要预热电器性能及接线图：用途该差压变送器可广泛用于石油、化工、电力、环保、通风除尘设备等需要测量差压和流量的场所。

订货须知：1．差压传感器的量程；2．输出信号为4-20mA是否开方；3．安装支架形式；4．接头方式；5．被测介质的种类、PH值及其腐蚀性；6．单端最大静压；7．是否带显示及显示方式指针/LCD/LED显示；8．是否防爆；。

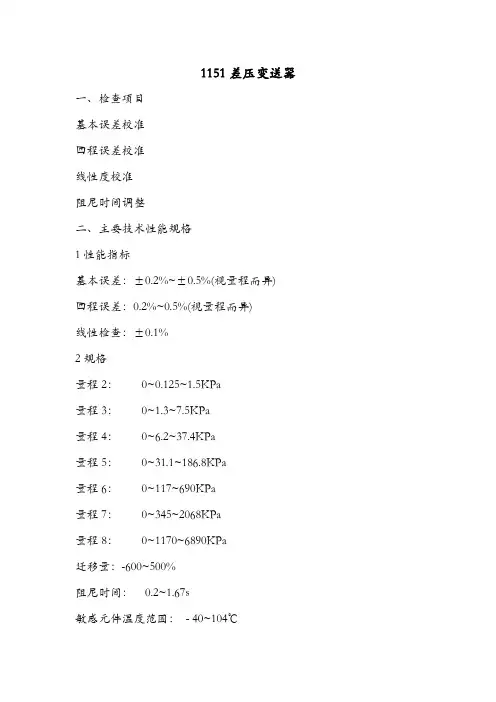

1151差压变送器一、检查项目基本误差校准回程误差校准线性度校准阻尼时间调整二、主要技术性能规格1性能指标基本误差：±0.2%~±0.5%(视量程而异)回程误差：0.2%~0.5%(视量程而异)线性检查：±0.1%2规格量程2：0~0.125~1.5KPa量程3：0~1.3~7.5KPa量程4：0~6.2~37.4KPa量程5：0~31.1~186.8KPa量程6：0~117~690KPa量程7：0~345~2068KPa量程8：0~1170~6890KPa迁移量：-600~500%阻尼时间：0.2~1.67s敏感元件温度范围：- 40~104℃环境温度：– 29~93℃相对湿度：0~100%静压：14.0Mpa输出：4~20mA DC稳压电流：24±1V DC3定期校准1）校准周期校准周期为6个月2）校准仪器标准电流表：0.1级标准压力信号发生器：0.05级稳压电源：24±1V DC三、校验方法及步骤1校准接线1-稳压电源2-电流表3-差压变送器4-标准气动信号发生器2基本误差校准校准不少于5个等分点增加输入信号，使输入信号依次缓慢地停在各个等分点上（不得超过等分点值再返回），读取标准电流表上的数值。

然后，减小输入信号，用同样的方法对仪表进行反向校准。

若误差超过允许值，则调整零点电信器和量程电位器,直到合格为止。

3回程误差校准回程误差校准与指示值基本误差校准同时进行。

即正向与反向校准时，同一被校分度线上标准信号示值之差，取其中最大的值。

如误差超过允许值时，应重新调整零点及量程电位器直到合格为止。

4线性校准变送器的量程和零点校准后，应进行线性度校准。

变送器的线性度校准应不少于全量程的5个等分点。

即0%、25%、50%、75%、100%，其电流表对应的标准分别为4mA、8mA、12mA、16mA、20mA。

校准时如中间基点出现偏差大于0.5%满量程，应通过线性螺钮进行调整，变送器进行线性调整后，应重新校准零点和量程。

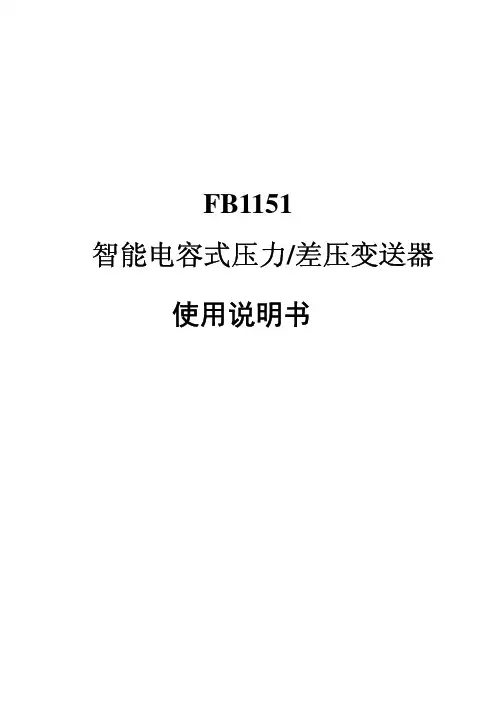

FB1151智能电容式压力/差压变送器使用说明书目录一、概述 (1)1、简介 (1)2、智能变送器工作原理 (1)二、产品主要技术参数 (3)三、产品使用环境条件及技术数据 (4)四、结构特征及结构材料 (5)五、变送器选型表 (5)六、安装、使用 (11)1、概述 (11)2、导压管 (11)3、安装 (12)4、接线 (15)5、液位测量 (17)七、调试和标定 (20)1、利用面板上的按键调整量程 (20)2、HART手持通讯器通用模式菜单树 (21)3、利用上位机智能软件调校 (22)八、故障报警和写保护开关 (30)九、常见故障及排除方法 (30)十、保养及保管应注意的事项 (31)十一、维护 (31)十二、三阀组平衡阀 (31)1、产品特点 (31)2、三阀组主要技术参数 (32)3、结构组成 (32)4、型号规格 (33)5、三阀组平衡阀操作示意 (34)一、概述1、简介FB1151 系列智能电容式压力/差压变送器是一种多功能数字化仪表，在采用先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片机技术和传感器数字转换技术精心设计而成。

FB1151 系列智能电容式压力/差压变送器关键原材料、元器件、零部件均采用进口，其性能与国外先进的同类产品相一致，经过多年来的生产和销售，以及进一步的研制开发，FB1151系列智能电容式压力/差压变送器日臻完善，无论在性能指标上还是在质量可靠性上在国内电容式压力/差压变送器中都处于领先地位。

FB1151系列智能电容式压力/差压变送器具有设计原理先进、品种规格齐全、安装使用简便等特点，尤以精度高、体积小、外观美、稳定可靠、价廉物美而著称，因此在市场上享有很高的声誉，广泛应用于石油、化工、冶金、电力、食品、造纸、医药、纺织等行业，用来检测流体的差压、压力、绝对压力、流量、液位、密度等。

2、智能变送器工作原理1.2.1图1-1是智能变送器的基本工作原理电气框图。

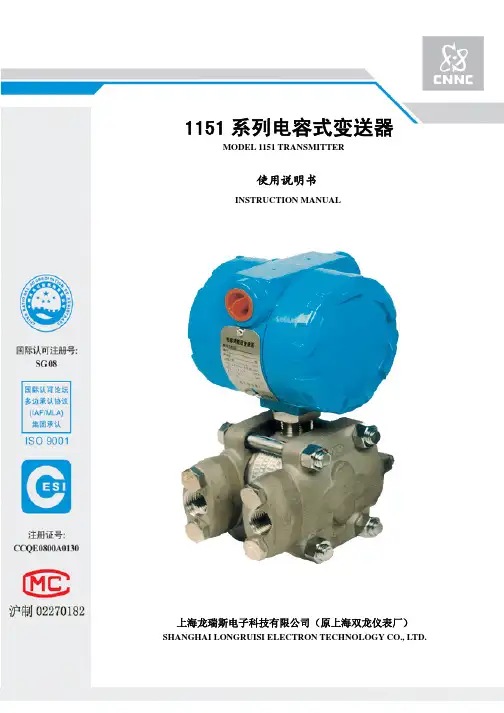

目录一、产品适用范围及用途 (1)1、用途 (1)2、特点 (1)二、产品主要技术参数 (2)三、产品使用环境条件及技术数据 (3)四、结构特征及结构材料 (4)五、变送器选型表 (4)六、工作原理 (10)七、安装、使用和调整 (10)1、概述 (10)2、导压管 (11)3、安装 (12)4、接线 (15)5、液位测量 (16)6、校验和调整 (19)八、保养及保管应注意的事项 (24)九、维护 (24)十、防爆类型变送器使用说明 (24)1、概述 (24)2、爆炸性环境用防爆电气设备的类别、级别与温度组别 (25)3、适用范围举例 (26)十一、隔爆型变送器在使用前注意事项 (26)一、产品适用范围及用途1、用途1151 系列电容式压力/差压变送器是借鉴国外先进技术，自行研制开发成功的产品。

关键原材料、元器件、零部件均采用进口，其性能与国外先进的同类产品相一致，经过多年来的生产和销售，以及进一步的研制开发，1151系列电容式压力/差压变送器日臻完善，无论在性能指标上还是在质量可靠性上在国内电容式压力/差压变送器中都处于领先地位。

1151系列电容式压力/差压变送器具有设计原理先进、品种规格齐全、安装使用简便等特点，尤以精度高、体积小、外观美、稳定可靠、价廉物美而著称，因此在市场上享有很高的声誉，广泛应用于石油、化工、冶金、电力、食品、造纸、医药、纺织等行业，用来检测流体的差压、压力、绝对压力、流量、液位、密度等。

1151系列电容式压力/差压变送器将被测压力/差压信号转换成4～20mADC输出信号，与其他单元组合仪表或工业控制计算机配合，组成检测、记录、控制等工业自动化系统。

2、特点z精度高z稳定性好z二线制z固体元件，接插式印刷线路板z小型、重量轻、坚固抗振z量程、零点外部连续可调z正迁移可达500%，负迁移可达600%z阻尼可调z单向过载保护特性好z无机械可动部件，维修工作量少z全系列统一结构，零部件互换性强z接触介质的膜片材料可选择（316L、钽、哈氏合金C、蒙乃尔合金等耐腐蚀材料）z防爆结构，全天候使用二、产品主要技术参数z测量范围：0～0.125KPa～6.89MPa(详见变送器量程表) z使用对象：液体、气体和蒸汽z输出信号：4～20mADCz供电电源：普通型变送器为12～45VDC 防爆型变送器为24VDC本安型变送器须由安全栅供电z环境温度：普通型变送器－20℃～+70℃防爆型变送器－20℃～+60℃z储藏温度：－40℃～+100℃z负载特性：与供电电源有关，在某一电源电压时带负载能力见图1，负载阻抗R与电源电压V关系式为R≤50(V-12) (Ω)z指示表：指针式线性指示0～100%流量刻度和平方根指示0～100%流量刻度，以及31/ 2位LCD液晶显示0～100%z量程和零点：外部连续可调z正负迁移：最大正迁移量为最小调校量程的500% 最大负迁移量为最小调校量程的600%z静压和过载压力：4、10、25、32（MPa）（详见选型表）z容积变化量：≤0.16cm3z阻尼：0.2S~1.67S之间连续可调z启动时间：2S，不需预热z防爆认证参数：Ui=28VDC Ii=30mADC Li=0.1mH Ci=0.02uf Pi=0.84W图1 负载特性图三、产品使用环境条件及技术数据※不迁移，在标准工作条件下，充硅油、316L不锈钢隔离膜片z精确度： 0.2级、0.25级、0.5级z死区：无z稳定性：十二个月内不超过最大量程的基本误差的绝对值z振动影响：在任意轴向上，振动频率为200Hz时，误差为最大测量范围上限的± 0.05%/gz电源影响：小于输出量程的0.005%/Vz负载影响：电源如果稳定，无负载影响z安装位置影响：测量膜片未垂直安装时，最大可产生约0.24KPa的零点误差,但可校正,对量程没有影响z温度影响：在最大量程时，每28℃变化量（见表1）z静压影响：在最大量程时，最大工作压力（见表2）表1 温度影响精确度等级量程代号或名称0.2级 0.25级 0.5级2 / /≤±0.54%≤±0.36% ≤±0.5%3 /4～9，0 ≤±0.20% ≤±0.20% ≤±0.30%表2 静压影响精确度等级量程代号0.2级 0.25级 0.5级2 / / ≤1%3、6、7、8 ≤0.4% ≤0.5% ≤0.7%4、5 ≤0.25% ≤0.30% ≤0.5%3~7(高静压) / ≤2% ≤2.2%四、结构特征及结构材料变送器壳体为含镁量低于6%的铝合金，防护等级IP65，在正常工作时，表面温度不超过80℃。

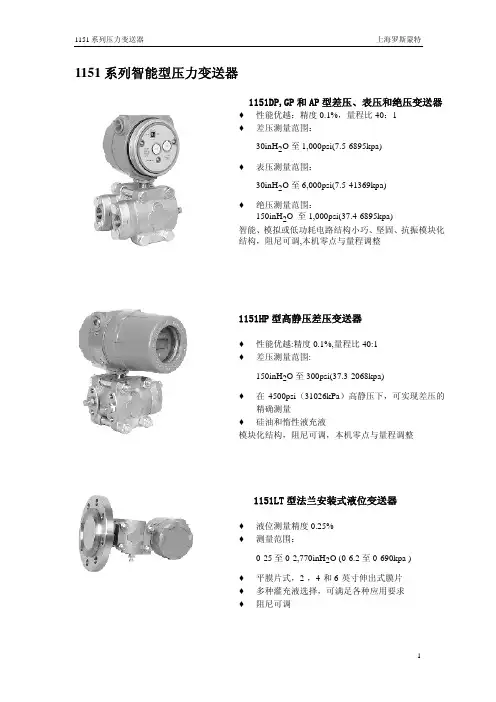

DY1151GP/AP/DR/DP/HP 型压力/差压变送器一、主要特点DY1151系列的基本型产品，包括压力、绝压、微差压、 差压和高静压差压等类型，是自动化系统中用途最广泛的产品。

在基本型选型完成后，请查阅附件和附加性能选型，添加特殊 用途附件和特殊性能。

二、外形尺寸图典型安装形弯支架盘装订货号B2 平支架管装订货号B3三、变送器型号及规格代号 DY1151 电容式变送器代号 类型GP AP DR DP HP 压力型绝压型微差压型差压型高静压差压型测量范围（量程）代号 GP AP DR DP HP 量程0-0.125～1.5KPa（0-12.5～152mmH2O）0-1.3～7.5KPa（0-127～762mmH2O）0-6.2～37.4KPa（0-635～3810mmH2O）0-31.1～186.8KPa（0-3175～19050mmH2O）0-117～690KPa（0-1.2～7.0 kgf / ㎝2）0-345～2068KPa（0-3.5～21.0 kgf / ㎝2）0-1170～6890KPa（0-12～70 kgf / ㎝2）0-3480～20680KPa（0-35～210 kgf / ㎝2）23456789★★ ★ ★★ ★ ★ ★★ ★ ★ ★★ ★ ★ ★★ ★ ★ ★★ ★ ★★★0-6890～41370KPa（0-70～420 kgf / ㎝2）代号 输出EFS(4～20)mA DC、带可调阻尼（用于除DR型以外其它型号）(4～20)mA DC、带可调阻尼（仅用于DR型）(4～20)mA+HART协议数据接口结构材料代号 GP AP DR DP HP 法兰 排气/排液阀 隔离膜片1213141522232425333544★ ★ ★ ★ ★★ ★ ★★ ★ ★★ ★★ ★ ★ ★ ★★ ★ ★★ ★ ★★ ★★ ★ ★★ ★★ ★ ★碳钢镀镉碳钢镀镉碳钢镀镉碳钢镀镉316不锈钢316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C蒙乃尔316不锈钢哈氏合金C蒙乃尔316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C蒙乃尔316不锈钢哈氏合金C蒙乃尔钽316不锈钢哈氏合金C蒙乃尔钽哈氏合金C钽蒙乃尔注：DP型6、7、8量程仅能选12、22代号 附件和附加性能… 详见附件和附加性能选型DY1151 DP 3 E 22 … 典型的型号规格。

NRP1151GP8E22M1型压力变送器是适用于精确地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还可以测量流量。

精致外形设计；精度高、品种丰富、测量范围宽广、稳定性好，（见品种规格表）；采用二线制的工作方式，可选带HART现场总线协议；采用固体电路元件，印制电路板具有接插方式；独特结构设计，坚固、抗震能力强；量程和零位可在外部连续调整；正迁移可达500%，负迁移可达600%；阻尼可调；可供选择项目丰富；技术参数●使用对象液体、气体或蒸汽●测量范围表压0～0.13 kPa至0～41370 kPa差压0～0.125 kPa至0～6890 kPa绝压0～6.8 kPa至0～6890 kPa输出4～20mADC电源普通型：12～45VDC；防爆型：24VDC；本安型：由安全栅供电正、负迁移不管输出如何，正负迁移后，其量程上、下限不得超过量程的极限最大迁移量：为最小调校量程的500%最大负迁移量：为最小调校量程的600%温度范围常规变送器工作温度-25℃～+70℃;带现场指示表-15℃～+70℃储藏温度：-40℃～+70℃放大器工作温度范围（环境温度）：-29℃～+93℃(LT型为:-30℃～+70℃)灌充硅油测量元件的工作温度（LT型的介质温度）：-40℃～+149℃远传式变送器灌充高温硅油时：-15～+315℃，普通硅油：-40～+149℃湿度范围相对湿度为1～100%传感器容积变化量小于0.16cm3指示表（现场）指针式；数显式防爆类型隔爆型ExdIICT6; 本安型ExiaIICT6量程和零点外部连续可调超压极限量程为6MPa以下的施加：0（绝对压力）～14MPa；量程为20MPa的施加：0（绝对压力）～32MPa；量程为42MPa的施加：0（绝对压力）～52MPa；变送器无损坏，法兰可承60MPa阻尼在0.2～16秒之间连续可调启动时间2秒，不需预热振动影响在任意轴向上，频率为200Hz，引起的误差小于最大量程的±0.05%，量程代号2（微差压）为±0.25%电源影响小于输出量程的0.005%/V负载影响电源稳定时，无负载影响安装位置影响最大可产生0.24kPa的零点误差，但可校正，对量程无影响精度见下表性能指标结构材料隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽O型圈（介质接触处）：氟橡胶法兰：316不锈钢灌充液：硅油或惰性油电气壳体：聚氨酯烤漆低铜铸铝合金引压连接件在压力容室上的连接螺孔为1/4NPT，引压接头上的连接螺孔为1/2NPT，其中心距见各种型号的外形尺寸图信号电缆连接螺孔为M20×1.5外壳防护等级IP65重量4.2kg（不包括选件,带法兰变送器除外）NRP1151AP型绝压压力变送器选型表注：订货时需注明出厂量程，若无注明，按最高额定量程出厂。

一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。

压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。

本系列产品可靠性好，质量稳定，故障率少。

6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。

采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。

变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。

变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。
