2011浙江大学结构力学考研试卷及答案

院（系） 学号 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总结构力学课程试题 ( B )卷考 试 成 绩题号 一二三四成绩得分一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬变 ； D. 常 变 。

2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ ）A. 内 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。

3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。

4. 图 示 桁 架 的 零 杆 数 目 为 ： （ ）A. 6；B. 7；C. 8；D. 9。

5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对。

6. 力法方程是沿基本未知量方向的：（）A．力的平衡方程；B．位移为零方程；C．位移协调方程； D．力的平衡及位移为零方程。

二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。

2. 图 b 是图 a 结构 ________ 截面的 _______ 影响线。

3. 图示结构 AB 杆 B 端的转动刚度为 ________, 分配系数为________, 传递系数为 _____。

三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.F p /2M2a2a a aa aA F p /2F p /2 F p /2F p F pa a aa F PED3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

A l /2l /2EI 2EIF Pa d c eb fgh iklF P =11j llM /4 3M /4M /43M /43M /4M /4M /8 M /2EIEIM四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

结构力学考研题库及答案结构力学是工程力学的重要分支，它研究结构在受力作用下的力学性能和变形规律。

对于学习结构力学的考研学生来说，掌握一套完整的题库和答案是非常重要的。

本文将介绍一些常见的结构力学考研题库及答案，帮助考生更好地备考。

首先，我们来看一些力学基础的题目。

这些题目主要涉及力的平衡、受力分析、静力学原理等内容。

例如一道经典的平衡问题：一个悬臂梁上有一个质量为m的物体，距离支点的距离为L，求支点对悬臂梁的反力。

解答这道题目需要运用力的平衡条件，即悬臂梁受力的合力和合力矩均为零。

通过解题过程，考生可以巩固力学基本原理的理解和运用能力。

其次，我们来看一些材料力学的题目。

这些题目主要涉及材料的弹性性能、应力和应变的关系、材料的破坏等内容。

例如一道经典的弹性力学问题：一个长为L，截面积为A的梁材料，受到一个沿着梁轴方向的拉力F，求梁的伸长量。

解答这道题目需要考生掌握材料的应力和应变之间的关系，即胡克定律。

通过解题过程，考生可以提高对材料力学基本原理的理解和运用能力。

接下来，我们来看一些结构分析的题目。

这些题目主要涉及结构的受力分析、内力计算、变形计算等内容。

例如一道经典的梁的弯曲问题：一个长度为L，截面形状为矩形的梁，在两端受到一个力矩M，求梁的最大弯曲应力。

解答这道题目需要考生掌握梁的受力分析方法，即梁的弯矩和弯曲应力的关系。

通过解题过程，考生可以提高对结构分析基本原理的理解和运用能力。

最后，我们来看一些结构稳定的题目。

这些题目主要涉及结构的稳定性分析、屈曲计算等内容。

例如一道经典的柱的屈曲问题：一个长度为L，截面形状为圆形的柱，在两端受到一个压力P，求柱的临界压力。

解答这道题目需要考生掌握柱的屈曲计算方法，即柱的临界压力和截面形状、材料性质的关系。

通过解题过程，考生可以提高对结构稳定性基本原理的理解和运用能力。

综上所述，结构力学考研题库及答案对于考生备考非常重要。

通过解题过程，考生可以提高对结构力学基本原理的理解和运用能力，为考试取得好成绩打下坚实的基础。

目　录
2007年浙江大学457结构力学考研真题2008年浙江大学847结构力学考研真题2009年浙江大学847结构力学考研真题2010年浙江大学847结构力学考研真题2011年浙江大学847结构力学考研真题2012年浙江大学847结构力学考研真题2013年浙江大学847结构力学考研真题2014年浙江大学847结构力学考研真题2015年浙江大学847结构力学考研真题
（含参考答案）
2007年浙江大学457结构力学考研真题
2008年浙江大学847结构力学考研真题
2009年浙江大学847结构力学考研真题
2010年浙江大学847结构力学考研真题
2011年浙江大学847结构力学考研真题
2012年浙江大学847结构力学考研真题。

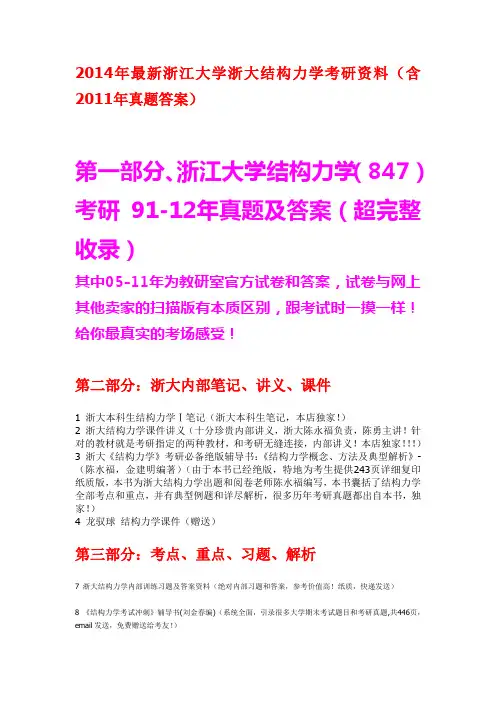

2014年最新浙江大学浙大结构力学考研资料（含2011年真题答案）第一部分、浙江大学结构力学（847）考研91-12年真题及答案（超完整收录）其中05-11年为教研室官方试卷和答案，试卷与网上其他卖家的扫描版有本质区别，跟考试时一摸一样！给你最真实的考场感受！第二部分：浙大内部笔记、讲义、课件1 浙大本科生结构力学Ⅰ笔记（浙大本科生笔记，本店独家！）2 浙大结构力学课件讲义（十分珍贵内部讲义，浙大陈永福负责，陈勇主讲！针对的教材就是考研指定的两种教材，和考研无缝连接，内部讲义！本店独家！！！）3 浙大《结构力学》考研必备绝版辅导书：《结构力学概念、方法及典型解析》- （陈水福，金建明编著）（由于本书已经绝版，特地为考生提供243页详细复印纸质版，本书为浙大结构力学出题和阅卷老师陈水福编写，本书囊括了结构力学全部考点和重点，并有典型例题和详尽解析，很多历年考研真题都出自本书，独家！）4 龙驭球结构力学课件（赠送）第三部分：考点、重点、习题、解析7 浙大结构力学内部训练习题及答案资料（绝对内部习题和答案，参考价值高！纸质，快递发送）8 《结构力学考试冲刺》辅导书(刘金春编)（系统全面，引录很多大学期末考试题目和考研真题,共446页，email发送，免费赠送给考友！）9 《结构力学习题集》及详细答案（email发送）10 赠送浙大考研指定教材：《结构力学教程Ⅰ》和《结构力学教程Ⅱ》(龙驭球，包世华，匡文起，袁驷编写)和配套习题答案详解（pdf格式，刻录光盘，赠送给考友）11 结构力学考试要点与真题精解（针对考研，对各章内容进行总结、对考试重点一一分析，并对众多名校考研真题进行重点解析，是十分不错的考研复习资料！赠送给考友，pdf格式，刻录光盘）第四部分：大纲、复试信息（购买全套就赠送）12 浙大本科结构力学教学大纲、主要内容及学时分配13 学院2010年硕士研究生复试、录取工作方案14 2010年学院各专业招生名额15 2010年学院硕士研究生考试复试分数线16 浙大高分考友考研经验。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.F p /2M2a2a a aa aA F p /2F p /2 F p /2F p F pa a aa F PED3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

A l /2l /2EI 2EIF Pa d c eb fgh iklF P =11j llM /4 3M /4M /43M /43M /4M /4M /8 M /2EIEIM四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

华中科技大学土木工程与力学学院《结构力学》考试卷2011～2012学年度(上)1、分析图示体系的几何构成。

解：（1）ACE ∆为刚片1，DFB ∆为刚片2，大地为刚片3，刚片1与刚片2通过链杆CD 、EF 形成无穷远铰，刚片1与刚片3通过铰A 相连，刚片2与刚片3通过铰B 相连，A 、B 的连线与链杆EF 、CD 不平行，故整个体系为无多余约束的几何不变体系。

（2）按节点法计算结构的自由度数：W=28-(12+3)=1>0⨯,故体系为几何不变体系。

2、求图示钢架内力并作内力图（M 、Q F 、N F ）。

（1） （2）E F解：取F 点左边那部分为隔离体：0FM =∑，6204040A R -⨯++⨯=，可得30A R kN =。

整体分析：0BM=∑，23082044061/22020D R -⨯+-⨯+⨯+⨯⨯=，可得15D R kN =。

由0X =∑，15HB R kN =。

由0Y =∑，50VB R kN =。

据此可作出结构的内力图如下图所示：1540kN3、求图示桁架指定杆件a 、b 杆的内力。

解：首先求支座反力可得/6A P R F =,5/6B P R F =。

取截面I -I 的左边部分，去斜杆方向为X 轴，由0Y =∑，可得PFPF I1/622P a F N ⨯⨯=⨯/6a P N F =（压）。

同理：5/6NO P N F =（压），/6CD P N F =（拉）。

取截面II-II 截面的左边部分，取斜杆为X 轴，由0Y =∑，可得5/6/6/60P b P P F N F F -+++=，可得/2b P N F =（拉）。

4、绘出图示结构结构QC F 、NDH F 、K M 的影响线，单位荷载1P F =在EF 上移动。

解：(1)1p F =在C 点左边移动时，QC F 左=-1；F P 在C 点右边移动时，QC F 左=0。

QCF 左的影响线：(2)1p F =在E 点时，则QC F 右=1；1p F =在C 点时，=0QC F 右；1p F =在D 点时，=0QC F 右；1p F =在F 点时，=-1QC F 右。

课程名称： 结构力学 课程类别： 必修 考试方式： 闭卷注意事项：1. 本试卷满分100分。

2. 考试时间 120分钟。

3. 题目中结点、杆件长度、杆件编号的表达方式分别为： 1、1.00、（1）。

4. 题目中荷载的单位为：kN （集中力）、kN/m （分布力）。

5. 题目中刚度的单位为：2a MP m ⋅（EA ）、4a MP m ⋅（EI ） 6. 准带有函数功能的计算器。

7. 题下空白大小并不表示题目难易程度。

一、 选择题：下列各题的四个选项中只有一个正确，请将正确选项填入题后括号内（每题5分，共40分）1、图示平面体系各杆位置准确，其几何组成是（ C ）。

A ．几何不变，无多余约束B ．几何不变，有多余约束C ．几何瞬变D ．几何不变2、图示结构中，单位集中力作用在34杆件的左端，则支座1处的反力1y F （以向上为正）和34杆中点处弯矩3M（以顺时针转动为正）分别等于（A ）。

A．0，0 B．0，0.25C．0.5，0 D．0.25，0.53、图示桁架结构中，零杆的杆件数为（ C ）。

A．3 B．5C．7 D．94、结构各杆件刚度值EI，不计轴向变形和剪力的影响，则结构在4点的水平位移和2点的垂直位移分别为（ A ）。

A．3EI，0B．9EI，1EIC．6EI，0D．36EI，01.001234( 1 )( 2 )( 3 )5、用弯矩分配法计算图示结构，计算参数正确的是（ A ）。

A ．212121,1S i C ==- B ．2121214,0.5S i C == C ．2323233,0.5S i C == D ．232323,0.5S i C ==-6、图示结构采用位移法基本体系求解时，附加约束为结点2、3处的转角位移约束量1Z 、2Z 和支座4处的水平链杆约束量3Z ，刚度系数正确的是（ C ）。

A ．111221124,3r i r i == B ．111221126,3r i r i ==C ．111221128,2r i r i ==D ．1112211212,2r i r i ==7、图示结构结点1、2的水平位置差和竖向位置差均为1，支座3竖直向下沉降位移为a ，则结点2的水平位移（以向右为正）和竖向位移（以向上为正）分别等于（ B ）。

结构力学（一）*本节测验题：结构力学的研究对象是A.杆件结构B.板壳结构C.实体结构D.静定结构请选择：r A C B r C r DA本节测验题：不能作为建筑结构使用的是A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何不变体系D.几何可变体系请选择：r A r B r C r DD本节测验题：三刚片组成无多余约束的几何不变体系，其联结方式是A.以任意的三个较相联B.以不在一条线上三个较相联C.以三对平行链杆相联D.以三个无穷远处的虚较相联请选择：r A r B r C C DB本节测验题：从一个无多余约束的几何不变体系上去除二元体后得到的新体系是A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何可变体系D.几何瞬变体系请选择：r A C B r C C DA 本节测验题：梁上在集中力偶Hl作用处的截面弯矩是A.m/2 （上拉）B.m/2 （下拉）C.m （下拉）D.不确定的请选择：r A r B r C r DD本节测验题：两个简支梁的跨度、荷载、截面尺寸相同但所用材料不同，则两者不同的因素是A.内力B.反力C.应力D.变形请选择：r A C B r C r DD本节测验题：荷载作用在基本梁上，附属梁会产生什么？A.内力B.反力C.位移D.变形请选择：r A r B r C r DC本节测验题：如杆端无集中力偶荷载作用，下列哪些位置杆端弯矩不等于零A.自由端B.较支座杆端C.较节点杆端D.刚结杆端请选择：r A r B r C C DD本节测验题：在弯矩图发生转折处作用有什么外力？A.轴向外力B.横向集中力C.集中力偶D.无外力请选择：r A C B C C C DC本节测验题：桁架计算的截面法所选分离体包含几个节点？A.单个B.最少两个C.最多两个D.任意个请选择：r A C B r C r DD本节测验题：在静水压力荷载作用下，对称三较拱的合理拱轴线是什么曲线？A.抛物线B.圆弧曲线C.悬链线D.双曲线请选择：r A r B r C r DB本节测验题：对于静定结构，改变材料的性质，或改变横截面的形状和尺寸，下列哪一项不会改变？A.内力B.位移C.变形D.应力请选择：r A r B r C r DA本节测验题：在结构中的AB两点加一对等值反向共线的单位力，是求什么位移的虚拟力状态？A.A点位移B.B点位移C.AB两点的相对位移D.AB两截面的相对转角请选择：r A r B C C r DC节测验题：梁和刚架位的位移计算只需要考虑A.扭转变形对位移的影响B.弯曲变形对位移的影响C.轴向变形对位移的影响D.剪切变形对位移的影响请选择：C A C B C C C DB本节测验题：下列那一条不是图乘法求位移的适用条件?A.直杆B.EI为常数C.两个弯矩图至少有一个为直线形D.两个弯矩图都必须是直线形请选择：r A r B r C C DD本节测验题：图乘公式中竖标yOA.必须取在荷载弯矩图中B.可取在任意弯矩图中C.必须取在虚拟的单位弯矩图中D.必须取在直线图形中请选择：r A r B r C r DD*本节测验题：静定结构的支座移动将使其产生A.内力B.位移C.变形D.应力请选择：r A r B C C r D本节测验题：力法的基本未知量是A.支座反力B.多余未知力C.角位移D.独立的结点线位移请选择：r A r B r C r DB本节测验题：力法基本方程的实质是A.平衡条件B.位移条件C.物理条件D.互等定理请选择：r A r B C C r DB本节测验题：在荷载作用下，若将超静定结构各杆刚度同时增大一倍，其各杆内力A.均不变B.均增大一倍C.均减小一倍D.不确定，有的增大，有的减小请选择：C A C B r C C DA本节测验题：温度改变时，若将超静定结构各杆刚度同时增大一倍，则各杆内力A.均不变B.均增大一倍C.均减小一倍D.不确定，有的增大，有的减小请选择：r A r B r C r DB本节测验题：位移法的基本未知量是A.支座反力B.杆端弯矩C.独立的结点位移D.多余未知力请选择：r A C B C C C DC本节测验题：位移法基本方程的实质是A.平衡条件B.位移条件C.物理条件D.互等定理请选择：r A C B r C r DA本节测验题：位移法可以求解A.超静定刚架B.静定刚架C.桁架D.ABC均可请选择：r A r B r C r DD本节测验题：等截面直杆的弯矩传递系数C与下列什么因素有关A.荷载B.线刚度C.材料性质D.远端支承请选择：r A r B C C r DD本节测验题：结点不平衡力矩总是等于A.固端弯矩之和减结点集中力偶B.固端弯矩之和加传递弯矩减结点集中力偶C.传递弯矩D.附加刚臂中的约束力矩请选择: 本节测验题：对称结构在对称荷载作用下，位于对称轴上的截面A.弯矩等于零B.剪力等于零C.轴力等于零D.竖向位移等于零请选择：r A r B C C r DB本节测验题：奇数跨对称结构在反对称荷载作用下，取半边结构时应将对称轴上的截面设置成A.与对称轴重合的支杆B.固定较支座C.定向支座D.固定支座请选择：r A r B r C C DA本节测验题：对于超静定结构，下列说法错误的是A.计算位移时，虚拟单位力可加在任一基本结构上B.只有既满足平衡条件又满足变形条件的计算结果才是正确的C.无荷载就无内力D.内力与各杆刚度有关请选择：r A C B r C C DC*本节测验题：简支梁跨中某截面C剪力影响线是A.一条斜直线B.两段平行线C.两段直线组成的折线D.一条曲线请选择：r A r B r C r DB本节测验题：机动法作静定梁影响线的理论基础是A.虚功互等定理B.位移互等定理C.刚体虚位移原理D.变形体虚功原理请选择：r A r B r C r DC本节测验题：关于多跨静定梁的影响线，下列说法正确的是A.基本部分上某量值的影响线在基本部分上纵标为零B.基本部分上某量值的影响线在附属部分上纵标为零C.附属部分上某量值的影响线在附属部分上纵标为零D.附属部分上某量值的影响线在基本部分上纵标为零请选择：r A r B C C r DD本节测验题：在行列荷载作用下，使量值S取得极值的荷载位置是A.最大荷载位于影响线顶点B.任一荷载位于影响线顶点C.临界荷载位于影响线顶点D.所有荷载位于影响线范围内请选择：C A C B r C C DC本节测验题：下列那个单元的单元刚度矩阵的行列式的值等于零A.简支梁B.一端固定一端較支梁C.悬臂梁D.自由单元请选择：r A r B r C r DD本节测验题：结构动力计算的基本未知量是A.质点位移B.多余未知力C.结点位移D.杆端弯矩请选择：r A r B r C r DA*本节测验题:无阻尼单自由度体系的自由振动方程:y=Clsinwt+C2coswt。

浙江大学2012年攻读硕士学位研究生入学考试试题考试科目结构力学（A卷）编号 847 注意：答案必须写在答题纸上，写在试卷或草稿纸上均无效。

一、选择题（共10小题，每题3分，共计30分）1.图示平面体系的几何组成是：A．几何不变，无多余约束。

B.几何不变，有多余约束。

C．几何瞬变。

D. 几何常变。

2.以下关于瞬变体系的论述，正确的是：A．瞬变体系的总体约束数目不足，从而导致体系瞬时可变。

B.瞬变体系经微笑位移后即成为几何不变，故可作为结构使用。

C．瞬变体系必定存在多余约束。

D. 瞬变体系必定存在瞬铰。

3.图示结构的弯矩图轮廓是（选项见图）：4.图示桁架，杆件C的内力是：A．0。

B. /2-。

PC．/2-。

D. P。

P5. 图示结构，各杆EI EA 、均为常数，线膨胀系数为α。

若各杆温度均匀升高t 度，则D 点的竖向位移（向下为正）为：A ．ta α。

B. ta α- 。

C ．2ta α。

D. 0。

6. 图示结构，若改变B 点链杆的方向（不通过A 铰），下列叙述正确的是：A ．全部内力没有变化。

B.弯矩有变化 。

C ．剪力有变化。

D.轴力有变化 。

7. 图示结构，分别采用力法、位移法计算，其中力法取静定的基本结构，位移法忽略轴向变形，则基本未知量数目分别为：A ．3、4。

B.4、4 。

C ．4、5。

D.5、5。

8. 图示四种单跨梁，其材料、截面均相同，则极限荷载值最大的是：9. 题8中，极限荷载值最小的是：10.以下关于杆件结构极限荷载的论述，错误的是：A ．极限状态可能不唯一，但极限荷载时唯一的。

B. 极限荷载的计算不仅要考虑结构的最终平衡状态，还需要考虑其变形状态。

C ．极限荷载既是可破坏荷载，又是可接受荷载。

D. 极限荷载的大小与结构的温度改变、支座移动、制造误差无关。

二、填空题（共7小题，每空2分，共计26分）11.图示三铰拱，拱轴线方程为2y=4()/fx l x l -，其中4,16f m l m ==，则D 截面弯矩 D M = 11A (下侧受拉为正)，D 截面剪力QD F = 11B 。

结构力学考研真题及笔记详解1在平面体系中，联结______的铰称为单铰，联结______的铰称为复铰。

[哈尔滨工业大学2007研]【答案】两个刚片；两个以上的刚片查看答案【解析】根据定义，单铰是指联结两个刚片的一个铰；复铰是指同时联结两个以上刚片的一个铰。

2如图2-1所示体系为有______个多余约束的______体系。

[国防科技大学2007研]图2-1【答案】0；几何不变查看答案【解析】几何组成分析：将AED和DCF分别看作两个刚片，BE和BF可以分别看作两根链杆，再将大地看作一个刚片，此体系可看作通过两个虚铰和一个实铰（三个铰不共线）联结的；根据三刚片规则，可判断出该体系为无多余约束的几何不变体系。

3如图2-2所示体系为有______个多余约束的______体系。

[国防科技大学2004研]图2-2【答案】5；顺便查看答案【解析】几何组成分析，分析上部结构：将4个组合节点全部变成铰接点，则减少4个多余约束；分析剩余结构，已知该剩余部分为有1个多余约束的几何不变体系，故上部结构为有5个多余约束的几何不变体系。

上部结构与基础通过一个铰和与该铰共线的链杆联结。

根据两刚片规则，可判断出该体系为有5个多余约束的瞬变体系。

二、选择题1下列说法正确的是（）。

[宁波大学2009研]A．几何不变体系一定无多余联系B．静定结构一定无多余联系C．结构的制造误差不会使结构产生内力D．有多余联系的体系是超静定结构【答案】B查看答案【解析】在实际分析的结构中大部分为有多余约束的几何不变体系，例如门式刚架；静定结构的制造误差不会使结构产生内力，超静定结构的制造误差会使结构产生内力；静定结构和超静定结构的几何组成特征分别为：静定结构是无多余约束的几何不变体系，而超静定结构则是有多余约束的几何不变体系。

2如图2-3所示体系的几何组成是（）。

[浙江大学2007研]A．几何不变，无多余约束B．几何不变，有多余约束C．瞬变D．常变图2-3【答案】C查看答案【解析】几何组成分析：由于上部结构与基础通过三根不同于一点的链杆联结，故只需考虑上部结构的几何性质即可。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分）1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

22. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a)(b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）=1图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

EI=常数。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

.系程工筑建名姓）系（院院学明三号学封⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯题⋯答⋯要⋯不⋯内⋯⋯线⋯封⋯密⋯结构力学试题答案汇总一、选择题 (每小题 3 分,共 18 分 )1.图示体系的几何组成为：（A）A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变。

（第 1题）（第4题）2.静定结构在支座移动时，会产生：（C）A.内力；B.应力；C.刚体位移；D.变形。

3.在径向均布荷载作用下，三铰拱的合理轴线为：（B）A．圆弧线；B．抛物线；C．悬链线；D．正弦曲线。

4.图示桁架的零杆数目为：（ D）A. 6；B.7；C.8；D.9 。

5.图 a 结构的最后弯矩图为：（ A ）A．图 b ； B ．图 c； C ．图 d； D ．都不对。

6.力法方程是沿基本未知量方向的：（ C）A．力的平衡方程；B．位移为零方程；C．位移协调方程；D．力的平衡及位移为零方程。

—1—二、填空题（每题3分,共 9分）1.从几何组成上讲，静定和超静定结构都是___几何不变____体系，前者___无__多余约束而后者____有___多余约束。

2.图b是图a结构___B__截面的__剪力__影响线。

3.图示结构AB杆B端的转动刚度为___i___,分配系数为____1/8 ____,传递系数为___-1__。

三、简答题（每题 5 分，共 10 分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。

2.影响线横坐标和纵坐标的物理意义是什么？答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。

四、计算分析题，写出主要解题步骤(4 小题 ,共63 分)1.作图示体系的几何组成分析（说明理由），并求指定杆 1 和 2 的轴力。
