1号信令、7号信令和PRI信令

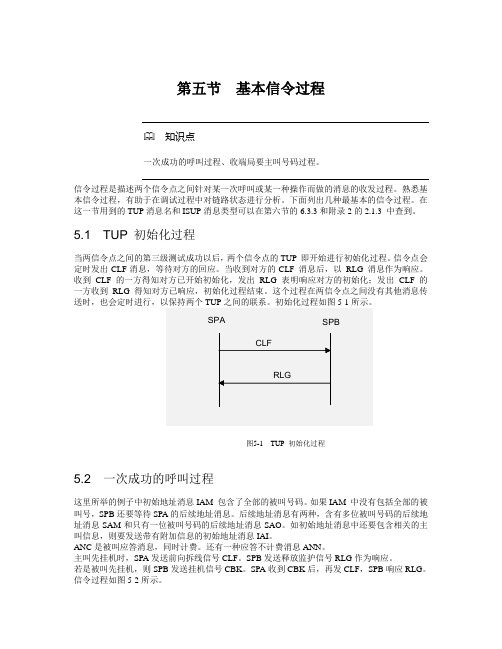

第五节基本信令过程知识点一次成功的呼叫过程、收端局要主叫号码过程。

信令过程是描述两个信令点之间针对某一次呼叫或某一种操作而做的消息的收发过程。

熟悉基本信令过程，有助于在调试过程中对链路状态进行分析。

下面列出几种最基本的信令过程。

在这一节用到的TUP消息名和ISUP消息类型可以在第六节的6.3.3和附录2的2.1.3 中查到。

5.1 TUP 初始化过程当两信令点之间的第三级测试成功以后，两个信令点的TUP 即开始进行初始化过程。

信令点会定时发出CLF消息，等待对方的回应。

当收到对方的CLF 消息后，以RLG 消息作为响应。

收到CLF 的一方得知对方已开始初始化，发出RLG 表明响应对方的初始化；发出CLF 的一方收到RLG 得知对方已响应，初始化过程结束。

这个过程在两信令点之间没有其他消息传图5-1 TUP 初始化过程5.2 一次成功的呼叫过程这里所举的例子中初始地址消息IAM 包含了全部的被叫号码。

如果IAM 中没有包括全部的被叫号，SPB还要等待SPA的后续地址消息。

后续地址消息有两种，含有多位被叫号码的后续地址消息SAM和只有一位被叫号码的后续地址消息SAO。

如初始地址消息中还要包含相关的主叫信息，则要发送带有附加信息的初始地址消息IAI。

ANC是被叫应答消息，同时计费。

还有一种应答不计费消息ANN。

主叫先挂机时，SPA发送前向拆线信号CLF。

SPB发送释放监护信号RLG作为响应。

若是被叫先挂机，则SPB发送挂机信号CBK。

SPA收到CBK后，再发CLF，SPB响应RLG。

信令过程如图5-2所示。

图5-2 一次成功的呼叫过程5.3 收端局要主叫号码过程SPB收到IAM后，向SPA索要主叫用户号码和主叫用户类别，即发送一般请求消息GRQ。

SPA 作为响应向SPB发送一般前向建立信息消息GSM，其中含有主叫用户类别和主叫号码等。

被叫先挂机，SPB发送CBK。

主叫挂机后SPA发CLF，SPB作为响应发RLG。

Q信令和PRI、DSS1、PRA的关系与区别？PRI信令：又称ISDN（30B+D）信令、DSS1信令、PRA信令。

北美和日本，ISDN PRI提供23B+D信道，总速率达1.544Mbps，其中D信道速率为64kbps。

欧洲、澳大利亚等国家，ISDN PRI为30B+D，总速率达2.048Mbps我国30B+D方式、ITU-T的I.412建议中规定了两种用户-网络接口结构：基本速率接口（BRI）和基群速率接口（PRI）。

ISDN的接口通过时分复用技术，把一个物理接口划分为多个信道（时隙）来使用。

ISDN的信道分为B、D两种类型，其中：B信道为用户信道，用来传送数据、话音、图像等用户信息，速率是64kbit/s；D信道为控制信道，用来传送公共信道信令，控制同一接口的B信道上的呼叫，速率是64kbit/s或16kbit/s。

正是这样通过B通道和D通道的划分，ISDN接口实现了数据和控制流的分离。

在ITU-T规定的ISDN标准U-N接口中，BRI接口为2B+D，TS0（16kbit/s）为D信道，TS1、TS2（64kbit/s）分别作为两个B信道B1和B2；PRI接口分E1 PRI和T1 PRI两种，B、D信道的带宽均为64kbit/s。

E1 PRI为30B+D，分TS0~TS31共32个时隙，TS0用于帧同步，TS16为D信道，一般在中国、亚洲部分国家和地区、欧洲等地使用；T1 PRI为23B+D，分TS0~TS23共24个时隙，TS23为D信道，一般在北美（北美把T1 PRI接口定义为PRA）、加拿大、日本、香港等地使用。

在BRI接口方面，由于各国的用户线特性有差异，各国使用的线路码型有所不同，北美、中国采用2B1Q码，日本、意大利采用AMI码，英国采用3B2T码。

ITU-T的I.430建议对BRI接口电气特性的各项指标均作了详细的规定。

BRI接口最常见的配置是用户可以将话机、传真机和数据终端接在一对用户线上，使用户可以同时利用一对电话线通话、传送或接收传真而又进行数据通信。

GS_SP01_C2+3 七号信令基础课程目标：●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章 七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一，合理规划和建设信令网对高效可靠传递信令信息，减少网络负担，降低投资成本有着重要意义。

对于网络的维护人员而言，熟悉和了解信令网的建设，对分析GT 有很大的帮助。

1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离，有单独的传送信令的通道，将这些传送信令的通道组合起来，就构成了信令网。

NO.7信令系统控制的对象是一个电路交换的信息传送网络，但NO.7信令本身的传输和交换设备构成了一个单独的信令网，是叠加在电路交换网上的一个专用的计算机通信网。

1.1.1 信令网的组成信令网通常由三部分构成，它们分别是信令点（SP ：Signaling Point ）、信令转接点（STP ：Signaling Trabsfer Point ）、和信令链路（SL ：Signaling Link ）。

● 信令点（SP ）：信令点是处理控制消息的节点，产生消息的信令点为该消息的起源点，消息到达的信令点为该消息的目的信令点。

● 信令转接点（STP ）：具有信令转发功能，能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。

信令转接点分为综合型和独立型两种，独立型的信令转接点只具有转接功能，综合型除具有转接功能之外，还具有用户部分。

第1章七号信令网●信令链路（SL）：两个信令点之间传送信令消息的链路称为信令链路。

直接连接两个信令点的一组链路构成一个信令链路组。

1.1.2 信令点编码为了便于信令网的管理，国际和各国的信令网是独立的，每个信令网具有自己的信令编码规则。

通信技术概念快速入门1、关于E1跟30B D的关系1.E1的原意是欧洲通信标准，包含一系列的通信标准，比如带宽、物理层的规格、编码、帧格式、时隙等，可以理解为E1的物理层是基于G。

703 标准；在链路层及以上，E1包括了若干协议；2.E1的标准是带宽2M，也可以拆分为若干个64K来用；3.PRI ：从名字来看，是一种接口；PRI应该是ISDN的一种协议，30B+D，从字面看，也就是30路的bearer（承载），其余2路用作信令；ISDN 用的是DSS1信令，数字1号信令（非中国1号信令（No1 信令））；4.普通E1一般用的是No1信令。

如果E1上跑ISDN的PRI，使用DSS1信令的速度一般更快；5.因此，在E1上，可以采用ISDN的PRI协议；6.ISDN也包括另一种协议，2B+D；7.当然也有人说，E1是一种接口，PRI是跑在上面的协议，听到这样说的话，也要明白他是什么意思；简单地说，E1是目前国内用的一种通信网络标准（欧洲标准，北美标准为T1），带宽为2M，也可以是64K*N信令可以（注意是“可以”）是ISDN的PRI的DSS1信令；30B+D，带外信令；2、关于TRUNK的含义1、TRUNK的第一个含义：用于电信语音级、类似于中继线的概念，在交换机到交换机之间的通路；2、TRUNK的第二个含义：用于路由交换领域（CISCO技术名词），在做交换机上的VLAN划分时，TRUNK端口用于该交换机与其他交换机的同一个VLAN（跨越不同交换机建立的一个VLAN）之间的通信；CISCO一般称为TRUNKING；交换机上的各个VLAN都可以使用该交换机上的TRUNKING端口连接到另一个交换机的TRUNKING端口的通路，进行通信；也就是跨越多个交换机的不同VLAN，可以使用交换机的同一个TRUNKING端口进行通讯；同一条物理线路传输不同VLAN的数据通讯；3、VLAN是基于第二层（链路层的）；4、TRUNK的第三个含义，可以用于端口的带宽叠加，把多个物理端口在逻辑上形成一个逻辑端口来使用，可以叠加带宽；也称为“端口汇聚“。

什么是E1欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s 。

我国采⽤的是欧洲的E1标准,美国和⽇本则⽤相对应的T1(1.5M)，传输单位，属于TDM技术，⼀个E1分32个时隙，每个时隙64kb，这个东西原来是⽤来传输语⾳的，涉及到PCM技术，国内⽤的编码好像是hdb3，按语⾳的信令协议的不同(⼀号和七号信令)，⼀路E1可传输30或31路语⾳，剩下的时隙⽤来传同步信号和信令。

电信的语⾳交换机就是⽤这种接⼝上联的。

只不过后来出于业务的发展，才⽤来承载数据。

⽽有了E1这种传输的需求，就要有承载⽹络来传输e1的电路，这就是电信的传输⽹，现在电信的传输⽹城域的级别主要⽤的是sdh技术，这种技术的优势就在成环，出现故障倒换快速，达到微秒级，这对语⾳的应⽤是很重要的。

E1的⼀个时分复⽤帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。

其中时隙CH0⽤作帧同步⽤，时隙CH16⽤来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙⽤作30个话路。

每个时隙传送8bit，因此共⽤256bit。

每秒传送8000个帧，因此PCM⼀次群E1的数据率就是 2.048Mbit/s。

⼀条E1是2.048M的链路，⽤PCM编码。

2、⼀个E1的帧长为256个bit,分为32个时隙，⼀个时隙为8个bit。

3、每秒有8k个E1的帧通过接⼝，即8K*256=2048kbps。

4、每个时隙在E1帧中占8bit，8*8k=64k，即⼀条E1中含有32个64K。

E1(2M传输链路)和shdsl/hdsl/sdsl⼀样都是最后⼀公⾥的传输技术.shdsl/hdsl/sdsl都是⽤户数据线路，⼀般使⽤⼀对或两对电话线到⽤户，接⼝为rj11或rj48。

最⾼速率可以达到2M bps 或更⾼。

虽然xdsl技术可以达到2M的速率，但⽬前我还没听说过可以在dsl线路上跑信道化E1的. 数字数据⽹(Digital Data Network)是利⽤数字信道传输数据信号的数据传输⽹，从本质上来说，是⼀种电路交换⽹络。

七号信令原理一、七号信令系统概述1、什么是信令信令是通信设备（包括用户终端、交换设备等）之间传递的除用户信息以外的控制信号。

在通信网中，除了传递业务信息外，还有相当一部分信息在网上流动，这部分信息不是传递给用户的声音、图像或文字等与具体业务有关的信号，而是在通信设备之间传递的控制信号，如占用、释放、设备忙闲状态，被叫用户号码等，这些都属于控制信号。

2、信令的概念在数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统中，信令消息具体体现在接口的协议和规范上。

3、信令的分类按照工作区域：用户线信令：用户终端与交换机之间传递的信令局间信令：交换设备之间传递的信令按照信令的传送方式：随路信令（CAS）：信令信息在对应的话音通道上传送，或者在与话音通道对应的固定通道上传送（如数字线路信号）共路信令（CCS）：信令信息在专门的高速数据通道上传送4、信令传送介质之E1线介绍E1工作模式（clear channel）当工作在E1方式时，它相当于一个不分时隙、数据带宽为2.048 Mbit/s的接口cE1工作模式（channelized）当工作在cE1方式时，它在物理上分为32个时隙，对应编号为0～31。

其中的31个时隙可以被任意地分成若干组（时隙0用于传送帧同步信号，不能被捆绑），每组时隙捆绑以后作为一个接口（channel-set）使用5、信令网7号信令网是电信网中用于传输No.7信令消息的专用数据网它由信令点SP、信令转接点STP和信令链路Link组成信令网是独立于电话网的一个支撑网，我国No7信令网由三级结构组成 高级信令转接点HSTP低级信令转接点LSTP信令点SP两个信令点SP、STP之间通过链路建立起通路6、信令点和信令转接点信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点源信令点(OPC)：生成信令消息的信令点目的信令点(DPC)：信令消息发往的信令点信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。

7号信令数据配置一．端口配置在维护平台中点击“局向设置”：选择一个局向，“呼叫类型”选择“公网市话”，“剩余号长”根据实际情况输入，“中继组号”的数值需要后端口参数设置中的“组号”对应，这里需注意一下。

完成后，点击“编辑确定”→“设置”。

二．端口参数设置在维护平台中点击“交换机设置”→“端口参数设置”：“起始模块、端口号”项起始模块为采用七号信令出局的2M所在模块，可以由2M所在的ELPU板的拨码读出。

DPM模块为1块ELPU板和2块EDTK板，每块EDTK板上有2个2M，4个2M对应的端口号为“0－31”“32－63”“64－95”“96－127”。

“板位识别”选择“32：DTK”，“呼叫信令方式”选择“75：DTK TUP方式”，“组号”为所对应局向设置中的“中继组号”，尤其注意“七号电路识别码”的值需和对端CRC值对应，CRC值由对方提供。

在“端口功能”、“呼叫权限”、“新业务”将需开通的业务和权限进行勾选，从而完成。

三．七号链路数设置在维护平台中点击“交换机设置”→“七号链路数设置”：在“信令参数”栏中第9项输入本局信令点编码，该编码需和对接端协商，或从上级获取。

其余各项不需更改。

在“信令链路”中“模块号”为采用七号信令出局的2M所在模块，可以由2M所在的ELPU板的拨码读出；DPM模块为1块ELPU板和2块EDTK板，每块EDTK板上有2个2M，4个2M对应的PCM号即“所在模块的PCM号”为“0”、“1”、“2”、“3”，使用第几个2M出局，填入相应的PCM号，图示中采用的是第四个2M出局；1个2M共有32个话路即32个时隙，其中一个时隙传送同步信息，一个时隙传送信令，在配置中我们需要和对端就同步所在时隙进行约定，将约定值填入“所在PCM时隙号”。

当需要更多2M采用7号信令方式出局时，每个2M都需在“信令链路”中配置参数，最大可配置16条2M采用7号信令方式出局。

“链路组”的含义为指向对端的信令链路数，比如：我方设置了2个2M采用7号信令与对端对接，对应信令链路号为“0”和“1”，如果在“链路组”中的“本组链路数”填“1”即这2个2M成为一个链路组，缺点是当出现故障时，2个2M均中断；如果我们在“本组链路数”填“2”即2个2M成为两个链路组，出现故障时，可以保证业务不中断，容量降低一半。

《现代通信》第一章七号信令系统第一节信令第二节七号信令系统各级功能描述第三节七号信令方式在交换机中的实施第二章电信交换技术第一节程控数字交换机第二节分组交换技术第三节ATM技术第四节SDH传送网第三章移动通信技术第一节移动通信的基本概念第二节无线通信信道和空时模型第三节移动通信话音编码和信号传输技术第四节GSM移动通信系统第五节CDMA移动通信系统第六节个人通信系统参考文献1．《七号信令系统》，纪红，人民邮电出版社2．《现代电信技术概要》，王静，北京邮电出版社3．《数字移动通信及ISDN》，曹达仲，天津大学出版社4．《程控交换与综合业务通信网》，乐正友，清华大学5．《蜂窝通信》，邬国杨，西安电子科技大学出版社6．《小灵通个人通信接入系统》，徐福星，电子工业出版社第一章七号信令系统CCITT No.7信令是一种国际标准化的、先进的公共信道信令系统，具有传送速度快、信息容量大、应用范围灵活等优点，它是公共通信领域中具有多种功能的业务支撑网。

我国电信业务中的公共电话网、智能网、窄带、宽带ISDN网等都以七号信令方式为标准。

第一节信令一．信令的概念1．信令信令是运载建立呼叫、控制和终止呼叫的信息。

每一条信令都使交换机产生一个动作。

下图是两个用户通过交换机进行电话接续的基本信令流程。

其过程为：主叫用户摘机，发端交换机A收到主叫用户的摘机信号后，向主叫用户送拨号音，主叫用户收到拨号音后，开始拨号，被叫用户号码送到交换机A。

交换机A收到被叫号码后，根据号码选择局向及中继线，并在选好的中继线上向终端交换机B发占用信令，即由交换机A的出中继占用交换机B的入中继，然后将被叫号码送给B（选择信令、路由信令）交换机B根据被叫号码连通被叫用户，向被叫用户送振铃信令，向主叫用户送回铃音。

被叫用户摘机应答，将应答信令送交换机B，并由交换机B转发给交换机A。

双方开始通话。

通话结束时，若被叫用户先挂机，则被叫用户向交换机B送挂机信令（也称为复原或后向拆线信令），并由交换机B转发给交换机A。
