SS7信令系统协议简介
SS7信令协议栈，MTP1，MTP2，MTP3，SCCP，TCAP，ISUP，TUP
3.1 SS7信令协议栈
协议是通过网络传送数据的规则集合。
协议栈也就是协议的分层结构，协议分层的目的是为了使各层相对独立，或使各层具有不同的职能。SS7协议一开始就是按分层结构的思想设计的，但SS7协议
在开始发展时，主要是考虑在数字电话网和采用电路交换方式的数据通信网中传送各种与电路有关的信息，所以CCITT在80年代提出的SS7技术规范黄皮书
中对SS7协议的分层方法没有和OSI七层模型取得一致，对SS7协议只提出了4个功能层的要求。这4个功能层如下：
物理层：就是底层，具体是DS0或V.35。
数据链路层：在两节点间提供可靠的通信。
网络层：提供消息发送的路由选择.。
用户部份／应用部份：就是数据库事务处理，呼叫建立和释放。
但随着综合业务数字网（ISDN）和智能网的发展，不仅需要传送与电路有关的消息，而且需要传送与电路无关的端到端的消息，原来的四层结构已不
能满足要求。在1984年和1988年的红皮书和蓝皮书建议中，CCITT作了大量的努力，使SS7协议的分层结构尽量向OSI的七层模型靠近。
下图图示了SS7信令协议栈：
MTP1(消息传递部分第一层)：即物理层。
MTP1(消息传递部分第二层)：即数据链路层。
MTP1(消息传递部分第三层)：即网络层。
SCCP（信令连接控制部分）
TCAP（事务处理应用部分）
ISUP（ISDN用户部分）
TUP（电话用户部分）
MTP1
MTP1是SS7协议栈中的最底层，对应于OSI模型中的物理层，这一层定义了数字链路在物理上，电气上及功能上的特性。物理接口的定义包括：E－1，T－1，DS －1，V.35,DS－0，DS －0A（56K）。
MTP2
MTP2确保消息在链路上实现精确的端到端传送。MTP2提供流控制，消息序号，差错检查等功能。当传送出错时，出错的消息会被重发。MTP2对应OSI模型中的数据链路层。
MTP3
MTP3在SS7信令网中提供两个信令点间消息的路由选择功能，消息在依次通过MTP1，MTP2，MTP3层之后，可能会
被发送回MTP2再传向别的信令点，也可能会传递给某个应用层，如：SCCP或ISUP 层。MTP3还提供一些网管功能的支持，包括：流量控制，路由选择
和链路管理。MTP3对应OSI模型中的网络层。
SCCP（信令连接控制部分）
SCCP位于MTP之上，为MTP提供附加功能，以便通过SS7信令网在信令点之间传递电路相关和非电
路相关的消息，提供两类无连接业务和两类面向连接的业务。
无连接业务是指在两个应用实体间，不需要建立逻辑连接就可以传递信令数据。面向连接的业务在数据传递之前应用实体之间必须先建立连接，可以是一般性的连
接，也可以是逻辑连接。 SCCP以全局码（GT）的形式扩展SS7协议的寻址能力和路由能力，这些扩展基于被叫号码的寻址信息。
TCAP（事务处理应用部分）
TCAP允许应用调用远端信令点的一个或多个操作，并返回操作的结果。比如：数据库访问或远端调用处理命令等。使用SCCP无连接业务（基本的或有序的），TCAP 在两个用户应用之间提供事务处理对话。
ISUP（ISDN用户部分）
ISUP在交换局提供基于电路的连接，它直接和MTP3层通信。 ISUP提供基础电信业务，包括连接建立，监示和释放。
TUP（电话用户部分）
在ITU－TS标准里，TUP和ISUP功能相似，提供相似的业务（如：呼叫建立和拆除）。TUP提供的业务比ISUP少，不支持ISUP中某些业务类别，比如：非话音业务和补充业务，还有，TUP不传递与电路无关的消息包。
TUP与ISUP比较
应用范围：TUP主要用于南美洲，墨西哥，亚洲和东欧国家。而ISUP用于其他地方的国家。
ISUP比TUP提供更丰富的业务，特别是非话音数字业务。
TUP和ISUP都提供快速的呼叫建立和拆除；都在呼叫请求消息里包含主叫号码。
总的来说，TUP和ISUP的基本功能相同，ISUP能提供更多的业务，它们分别在不同的国家得到了应用。
七号信令基础
第1章 GSM信令系统简介 我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和 MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同 的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要 相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规 定的协议实现互连。在通信系统中，我们把协调不同实体所需的信息称为信令。 信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。GSM系 统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口 的分层模式来说明GSM系统中主要协议的结构和相互关系。 1.1 接口和协议 接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵 守的规则。两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照 一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。不 同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议 可以用在不同的接口上，同一接口会用到多种协议。图1-1表示了在无线接口 （Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业 务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息 和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。 图1-1通过无线接口的各种协议 一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移 动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。 MS BTS BS C MS C/VLR HLR GMS C 传输层 RR MM CM 图1-2 GSM 系统的信令结构 让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。最底层是BTS 和MS 之间的传输层，然后是无线接口第二层的数据链路层和第三层的应用层，其中包括协议RR （无线资源管理），此协议也出现在“Abis ”接口和“A ”接口上。从这里可以看出，BTS 和BSC 这些设备对有些信令的交换是透明的，它们的作用只是传递信息，并不做处理。 对于网络一侧的内部连接，各设备都具备单一的接口，即用CCS7信令网支持相互间的信令交换。 1.2 GSM 系统中的接口和协议 在GSM 系统中,信令消息在不同的接口有不同的形式，也就是有不同的信令协议。为什么采用不同的协议呢？比较直观的原因之一是为了得到优化，这一点表现在无线接口上；另一个原因就是迁就已经存在的标准。 图1-3表示GSM 系统的信令模型：
七号信令基础知识（本文档只用于北京博安天慧的内部培训，请勿分发）
1. 信令的基本概要 1.1. 信令的概念 ● 信令：控制交换机动作的信号。 ● 信号：信号是一种统称，而信令是指具有动作含义的操作控制命令。 ● 信令方式：信令的传送所要遵守的一定的规约和规定。它包括信令的 结构形式，信令在多段路由上的传送方式及控制方式。 ● 信令系统：指完成特定的信令方式时所使用的通信设备的全体。 1.2. 信令的分类 1.2.1. 随路信令和共路信令 按照信令的信道技术来分类，信令可以分为：随路信令和公共信道信令。 随路信令:信令和话音在同一条话路中传送的信令方式。目前我国采用的随路信令称为中国1号信令系统。 两端交换机的信令设备之间没有直接相连的信令通道，信令是通过话路来传送的。当有呼叫到来时，先在选好的空闲话路中传信令，接续建立后，再在该话路中传话音。信令是信令通道和用户信息通道合在一起或有固定的一一对应关系的信令方式。 共路信令：两端交换机的信令设备之间有一条直接相连的信令通道， 话路 交换机A 交换机B 交换网络 交换网络 公共 控制 信令 设备 信令 设备 公共 控制 图1-1随路信令系统示意图
信令的传送是与话路分开的、无关的。当有呼叫到来时，先在专门的信令链路中传信令，接续建立后，再在选好的空闲话路中传话音。共路信令，也称公共信道信令，指以时分方式在一条高速数据链路上传送一群话路的信令。 共路信令是以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。通常用于局间。目前我国采用的公共信道信令就是中国7号信令。7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。目前得到广泛应用。 1.2.2. 线路信令、路由信令和管理信令 按功能划分： ● 线路信令是具有监视功能的信令，（用来监视主、被叫的摘、挂机 状态及设备忙闲） ● 路由信令是具有选择功能的信令（指主叫所拨的被叫号码，用来 选择路由） ● 管理信令是具有操作功能的信令（用于电话网的管理和维护） 1.2.3. 用户线信令和局间信令 按区域划分： 用户线信令是用户和交换机之间的信令。 交换机A 交换机B 交换网络 交换网络 处理机 信令 设备 信令 设备 处理机 话路 图1-2共路信令系统示意图 数据链路

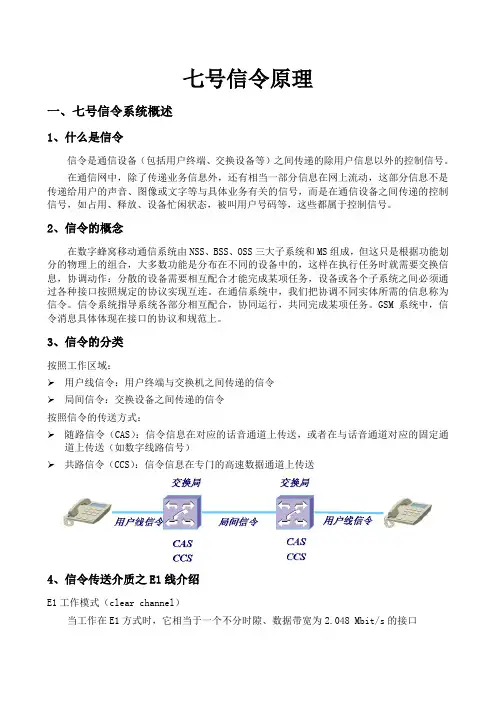

七号信令系统概述
9在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。 9信令就是各个交换局在完成呼叫接续中的一种通信语言。信令系统指导系统各部分相互配合 ，协同运行，共同完成某项任务。 信令的分类有多种方式 9按信令的功能分为： 9线路信令、路由信令、管理信令 9按信令的工作区域分为： 9用户线信令、局间信令 9按信令的信道传送方式，信令分为：9随路信令 9共路信令
9信令信道和业务信道完全分开，在公共的数据链 路上以消息的形式传送一群话路的信令方式。 97号信令就是共路信令系统。 交换网络交换网络 信令设备信令设备 信令链路 话路 广州市宜通世纪科技有限公司 G uang Z hou E astone C entury T echnology 共路信令系统的特点(1) 91)信道利用率高 ?一条64Kbit/s 的信令链路可平均为3000个中继话路服务。 ?随路信令中，16个子帧的TS16仅仅为30个中继话路服务。 92)信令传送速度快 ?一条64Kbit/s 的信令链路每秒至少传送8000个数字。地址号码可以在一个消 息中发送完毕。 ?随路信令系统的记发器信号采用收发互控信号，发送持续时间长，一个信令 只能包含一个数字，如发送8位被叫号码，就需8个信令收发周期，持续几百 毫秒。在随路信令系统中，一个信令链路一般每秒传送10个左右的数字。 93)信令容量大 ?共路信令系统一个信令消息长度最大为272个字节，一个八位码就能表示256 种不同的含义，可包含多种消息，信息容量很大。 ?随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15 种，后向为四中取二，有6种。可见信令容量十分有限。
目录 第一章 TUP消息 1 第二章 ISUP消息 5
第一章 TUP消息 ACB 接入拒绝信号 ACC 自动拥塞控制信号消息 ACM 地址全消息,其中包括六种信号： ADC：地址全、计费 ADN：地址全、免费 ADX：地址全、投币式用户 AFC：地址全、空闲、计费 AFN：地址全、空闲、免费 AFX：地址全、空闲、投币式用户 ADI 地址不全信号 ANC 应答信号、计费 ANN 应答信号、免费 ANU 应答信号、未分类 BLA 闭塞证实信号 BLO 闭塞信号 BSM 后向建立请求信号 CBK 挂机信号 CCF 导通故障信号 CCL 主叫用户挂机信号(国内任选) CCM 电路监试消息 请输入资料
CCR 请求导通检验信号 CFL 呼叫故障信号 CGC 电路群拥塞信号 CHG 计费消息 CLF 拆线信号 COT 导通信号 CRA 主叫用户再摘机信号 CPM 被叫用户空闲消息 CRM 闭合用户群选择和确认响应消息 CSM 呼叫监视消息 CVM 闭合用户群确认检验消息 CVS 闭合用户群选择和确认检验请求消息 CNM 电路网管理消息 DPN 未提供数字通路信号 EAM 扩充应答消息指示 EUM 扩充后向建立不成功信息消息 FAM 前向地址消息 FOT 前向转移信号 FSM 前向建立消息 GRA 电路群复原证实消息 GRM 电路群监视消息 GRQ 一般请求消息 GRS 电路群复原消息 GSM 一般前向建立信息消息 请输入资料
HBA 因硬件故障的群闭塞证实消息 HGB 因硬件故障的群闭塞消息 HGU 因硬件故障的群解除闭塞消息 HUA 因硬件故障的群解除闭塞证实消息 IAI 带有附加信息的初始地址消息 IAM 初始地址消息 LOS 线路不工作信号 MAL 恶意呼叫识别信号 MBA 有关维护的群闭塞证实消息 MGB 有关维护的群闭塞消息 MGU 有关维护的群闭塞解除消息 MPM 计次脉冲消息 MUA 有关维护的群解除闭塞证实消息 NAM 国内地区使用消息 NUB 国内呼叫监视消息 NNC 国内网拥塞信号 NSB 国内后向建立成功消息 NNM 节点到节点消息 NUB 国内后向接续不成功消息 OPR 话务员信号 RAN 再应答信号 RLG 释放监护信号 RSC 电路复原信号 SAM 后续地址消息 请输入资料
信令协议 1、复杂的系统，不仅传输用户的数据，要使得网络中的设备协调工作，彼此进行一些必要 的信息交互---信令 2、信令的传输协议就是能够从比特流中识别出报文而且要保证未检测出的差错量要尽可 能的低，因为这种差错将会带来严重的后果，严重的话将会把一条报文的含义改变。我们把提供这些功能的信令协议称为链路层。 3、信令的另一个问题就是报文的编排方式和它们的路由，如何把消息由一点传送到另一 点，直至到达它的最终目的地，如何使用查询，并行的处理几个对话，这一部分就是网络层的主要内容。 4、OSI协议 物理层（OSI 第一层） 链路层（OSI第二层）保证消息的可靠传输 网路层（OSI第三层）最佳路由 5、GSM系统接口 6、各接口协议 6.1 空口 GSM数字移动通信中移动台与基站之间的无线接口称为Um接口，Um为套用ISDN网中客户终端和网络的接口名称，其中‘m’表示移动的意思 ●物理层（信令层一） 这是无线接口的最底层，用来提供传送比特流所需的物理链路（例如无线链路），它为高层提供各种不同功能的逻辑信道，包括业务信道和控制信道。 ●链路层（信令层二） 本层的主要目的是在移动台和基站之间建立可靠的专用数据链路，第二层的数据链路层协议基于ISDN的D信道链路接入协议（LAPD），因为在GSM规范中对它进行了修改，使它适合在无线路径上传播，因此在Um接口中的第二层协议被称为LAPDm。 ●网络层（信令层三） 第三层是具体负责控制和管理的协议层，即把客户和系统控制过程的特定信息按一定的协议分组安排到指定的逻辑信道上。第三层包括三个基本子层：无线资源管理（RR）、移动性管理（MM）和接续管理（CM）。其中一个接续管理子层中包含多个呼叫控制（CC）单元，提供并行呼叫处理。为了支持补充业务和短信息业务，在CM子层中还包括了补充业务管理（SS）单元和短信息业务管理（SMS）单元。 6.1 A接口 ●物理层（信令层一） A接口的物理层是基于数字传输2Mbit/s的PCM链路
SS7信令系统协议简介 SS7信令协议栈，MTP1，MTP2，MTP3，SCCP，TCAP，ISUP，TUP 3.1 SS7信令协议栈 协议是通过网络传送数据的规则集合。 协议栈也就是协议的分层结构，协议分层的目的是为了使各层相对独立，或使各层具有不同的职能。SS7协议一开始就是按分层结构的思想设计的，但SS7协议 在开始发展时，主要是考虑在数字电话网和采用电路交换方式的数据通信网中传送各种与电路有关的信息，所以CCITT在80年代提出的SS7技术规范黄皮书 中对SS7协议的分层方法没有和OSI七层模型取得一致，对SS7协议只提出了4个功能层的要求。这4个功能层如下： 物理层：就是底层，具体是DS0或V.35。 数据链路层：在两节点间提供可靠的通信。 网络层：提供消息发送的路由选择.。 用户部份／应用部份：就是数据库事务处理，呼叫建立和释放。 但随着综合业务数字网（ISDN）和智能网的发展，不仅需要传送与电路有关的消息，而且需要传送与电路无关的端到端的消息，原来的四层结构已不 能满足要求。在1984年和1988年的红皮书和蓝皮书建议中，CCITT作了大量的努力，使SS7协议的分层结构尽量向OSI的七层模型靠近。 下图图示了SS7信令协议栈： MTP1(消息传递部分第一层)：即物理层。 MTP1(消息传递部分第二层)：即数据链路层。 MTP1(消息传递部分第三层)：即网络层。
SCCP（信令连接控制部分） TCAP（事务处理应用部分） ISUP（ISDN用户部分） TUP（电话用户部分） MTP1 MTP1是SS7协议栈中的最底层，对应于OSI模型中的物理层，这一层定义了数字链路在物理上，电气上及功能上的特性。物理接口的定义包括：E－1，T－1，DS －1，V.35,DS－0，DS －0A（56K）。 MTP2 MTP2确保消息在链路上实现精确的端到端传送。MTP2提供流控制，消息序号，差错检查等功能。当传送出错时，出错的消息会被重发。MTP2对应OSI模型中的数据链路层。 MTP3 MTP3在SS7信令网中提供两个信令点间消息的路由选择功能，消息在依次通过MTP1，MTP2，MTP3层之后，可能会 被发送回MTP2再传向别的信令点，也可能会传递给某个应用层，如：SCCP或ISUP 层。MTP3还提供一些网管功能的支持，包括：流量控制，路由选择 和链路管理。MTP3对应OSI模型中的网络层。 SCCP（信令连接控制部分） SCCP位于MTP之上，为MTP提供附加功能，以便通过SS7信令网在信令点之间传递电路相关和非电 路相关的消息，提供两类无连接业务和两类面向连接的业务。 无连接业务是指在两个应用实体间，不需要建立逻辑连接就可以传递信令数据。面向连接的业务在数据传递之前应用实体之间必须先建立连接，可以是一般性的连
第二节七号信令调试关键知识深入 第二节七号信令调试关键知识深入 一 对BSM模块来说则一定要把这个模块的 标志设为七号链路定位 基本概念 Ｃｉｒｃｕｉｔ Ｉｄｅｎｔｉｆｉｃａｔｉｏｎ Ｃｏｄｅ电路识别码只有TUP2?óDCIC字段所以一个局向最多只能有4096条电路 SLS00 ??óúTUP??óúMTP消息其值是相应链路的信令链路编码 Ｓｉｇｎａｌｌｉｎｇ Ｌｉｎｋ Ｃｏｄｅ即信令链路编码１５是用来标识某一条信令链路的双方同一条链路的SLC值应该一致 其作用类似于话路的CIC值 关于信令路由的负荷分担和同一个链路集内的负荷分担问题
A 局到 B 局的信令可以通过STP1 STP3三个信令转接点转发 A 到 B 的信令通过1??óD?úSTP1 D?á?2?×?STP3 í?ò?á′?·?ˉ?úμ?2?í?D?á?á′?·?????ooé·?μ￡ ê×?èó?ADD N7LKS 增加13三个链路集 在增加MTP 路由时 ２两个链路集的优先级设成一样 优先级数值越小 255为无效 优先级 ADD N7DSP ??ì???·¨ó?á′?·??????μ??ú??·?ê?íêè?ò??ù 2 ?-òòè????òá′?·?ˉ1
路０７ 由于他们负荷分担的掩码算法是相同的 ０７经过掩码运算后仍然为一组 而另一条完全空闲 关于的概念 增加目的信令点时相邻标志当某个信令点与本局有直达的信令链路时应置为即使有直达的话路也要置为因为这个标志是用来正确描述信令网的拓扑结构也要如实填而是由汇接局充当STP点的功能 是否则在增加信令路由时会出错 关于信令链路编码的设定 两个局对接时类似话路的CIC 值否则链路不能正常定位一会儿有断链查看两端信令链路编码是否一致只要跟踪这条链路上的测试消息的收发即可 SLTM为本局 5 ?àó|á′?·μ?ò??±éá??è·è?±???μ?MTP数据准确无误就要查传输和对局的问题 只需查看DTM板的LOS灯或用DSP E1CH命令查看E1状态即可 就要跟踪MTP二层消息只需把相应链路的 标志选上即可这种情况一般是对局有问题对局去激活了这条链路 表示对应的信令链路在物理层上已经被连通了 但是在网络层的维护上并没有检测为正确 因为物理层只能保证信令链路的传输通道的无误性所以在网络层 的周期性网络维护是必要的

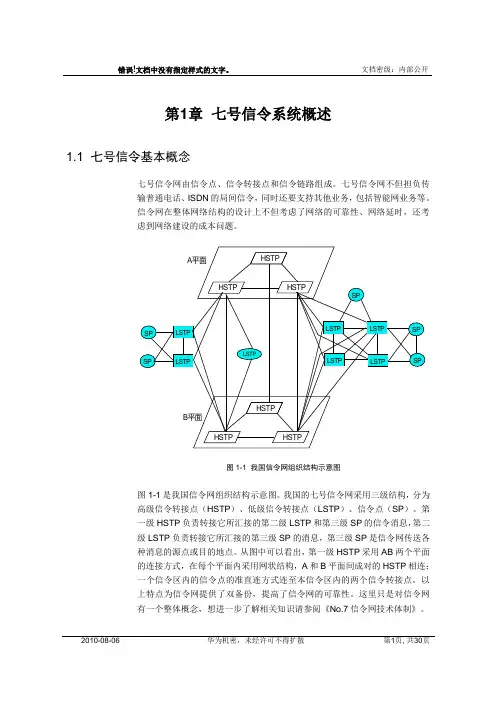

电信基础知识题库 （以下题目可以按填空、判断或简答方式出题，也可以经过变化成为选择题） 1、语音信号数字化过程中，采用的是的量化方法是非均匀量化。 2、PCM30/32路系统中，每个码的时间间隔是488ns 。 3、PCM30/32路系统中，TS0用于传送帧同步信号，TS16用于传送话路信令。 4、PCM30/32路系统中，复帧的重复频率为500HZ，周期为2ms。 5、程控交换机的硬件可分为话路系统和中央控制系统两部分，整个交换机的控制软件都放在控制系统的存储器中。 6、一般二氧化硅光纤的零色散波长在1310nm左右，而损耗最小点在1550nm波长左右。 7、G.652光纤是零色散波长在1310nm的单模光纤。 8、光缆的基本结构由缆芯、加强元件和护套组成。 9、常用的光缆结构形式有层绞式光缆、束管式光缆、骨架式光缆和带状式光缆。 10、在网状网的拓扑结构中，N个节点完全互连需要N（N-1）/2 条传输线路。 11、在星型网的拓扑结构中，N个节点完全互连需要N-1 条传输线路。 12、ATM技术是电路交换技术和分组交换技术的结合。 13、根据98年发布的《自动交换电话（数字）网技术体制》，我国电话网分为三级。 14、根据新的电话网体制，我国长途电话网分为二级。 15、当电话网全网为三级时，两端局之间最大的串接电路段数为5段，串接交换中心最多为6个。 16、新体制中一级长途交换中心（DC1）为省（自治区、直辖市）长途交换中心，其职能主要是汇接所在省（自治区、直辖市）的省际长途来去话务和一级交换中心所在地的长途终端话务。 17、一级长途交换中心（DC1）之间以基干路由网状相连。 18、根据话务流量流向，二级长途交换中心（DC2）也可与非从属的一级长途交换中心DC1建立直达电路群。 19、一级长途交换中心DC1可以具有二级长途交换中心的职能。 20、本地网路由的选择顺序为：直达路由、迂回路由、最终路由。 21、数字本地网中，原则上端至端的最大串接电路数不超过3段。 22、根据CCITT的建议，国内有效号码的长度不超过12位，国际有效号码长度不超过15位。 23、我国电话网目前采用的编号方式为不等位编号。 24、No.7信令中，消息传递部分由低到高依次包括信令数据链路、信令链路功能和信令网功能三个功能级。 25、国内No.7信令网采用由HSTP、LSTP和SP组成的三级信令网。 26、常见的同步基准信号有2048Kbits/s 和2048KHz。 27、我国的No.7信令网为三级网络结构。 28、我国No.7信令网中，第一级HSTP间采用A、B平面连接方式，A、B平面内部各个HSTP 网状相连，A和B平面成对的HSTP相连。 29、每个LSTP通过信令链至少要分别连接至A、B平面内成对的HSTP。 30、LSTP至A、B平面两个HSTP的信令链路组之间采用负荷分担方式工作。 31、每个SP至少连至两个STP。 32、SP至两个STP的信令链路应采用负荷分担方式工作。 33、两个信令点间的话务群足够大时，可设置直达信令链，采用直联方式。
人类自1878年第一次使用电话交换机向公众提供电话业务以来就使用了信令。随着电话交换机从人工交换,机电交换到电子交换的发展,所使用的信令也由一号信令发展到了当今正在推广的七号信令。为了适用数字程控交换机的发展,国际电报电话咨询委员会(CCITT)于1968年提出了六号信令,六号信令为共路信令,报文长度固定,为28比特。考虑到数字通讯向ISDN(综合业务数字网)的发展趋势,CCITT于1980年提出了通用性很强的七号信令系统,此后,七号信令系统经过多次扩展修改,已形成一个完整的信令体系。 NO.7信令系统是国际标准化的公共信道信令系统，他最佳地适用于数字通信网，它能满足目前和未来呼叫控制数据访问管理和维护等信令传递的要求，并能在特定的业务网和多种业务网中做多方面的应用，他不仅适用于国际网，也适用于国内网。 第一节信令的概念和分类 1.1 信令的概念 通信网的信令是指通信系统各个不同功能部分之间互相交换的信息。 在一个通信网中的信令传送包括3个方面：一是把来自主叫和被叫的状态和号码信息传送给交换机；二是交换机内部的信令传送；三是在交换网上传送信令信息。不管信令的种类、功能及传送形式如何变化，信令本身却始终具有一些区别于其它信息的明显特征：信令是在用户设备与网络节点间/或网络节点间传送的信息；且信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。 1.2 信令的分类 通信网中的信令，有三种分类方式：即按照信令的传送方向来划分，按照信令的工作范围来划分，以及按照信令的传送信道来划分。 按照信令的传送方向来划分信令可分为前向信令和后向信令。前向信令是指主叫端向被叫端发送的信令。后向信令是指由被叫端向主叫端发送的信令。
7号信令基础 1. 前言 2. 数字中继 3. 7号信令系统的功能级结构 4. 7号信令网的基本特点 5. 信号网功能 6. 电话用户部分TUP 7 初始地址消息 8 几种典型接续的信令过程 1.前言 一种通信网,不外乎网路结构,信令方式,编号方式,计费方式,通信质量。 任何通信网都离不开信令系统. 它可以知道终端、交换系统及传输系统协同运行，在指定的终端之间建立临时通信信道，并维护网路本身正常运行。通信网中采取何种信令方式，与交换局采用的控制技术密切相关。随着交换技术的由步进制、纵横制向程控制发展，信令系统也从随路信令向公共信道信令发展。我国目前的通信网是数模混合的，所以我国目前的信令系统也处于随路信令和公共信道信令并存，随路信令逐步向公共信道信令发展的阶段。 按照信令的信道来分类，信令可以分为：随路信令和公共信道信令。 随路信令:信令和话音在同一条话路中传送的信令方式。目前我国采用的随路信令称为中国1号信令系统。 公共信道信令：以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。通常用于局间。目前我国采用的公共信道信令就是中国7号信令。7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。目前得到广泛应用。 CCITT自1980年提出7号信令黄皮书，先后多次修正，至1993年提出白皮书。中国7号信令规范于1990年8月实施，该规范是以CCITT于1988年颁布的蓝皮书为参考制订的，只在电话网中使用，即只采用了消息传递部分（MTP）和电话用户部分（TUP） 2.数字中继 数字中继是一个E1接口（又称一个PCM），是一对引自程控交换机的同轴电缆线，在电
简述七号信令系统的原理及应用 大连工业大学 通信102班07号 毛逸菲 2013年5月20日星期一 摘要：本文详细介绍了七号信令系统的特点、应用范围等七号信令系统的概念，七号信令网的功能和组成等概念，简要分析了七号信令的应用。 关键词：七号信令、七号信令网、七号信令应用 一、No.7信令系统 信令是通信网的神经系统，是在通信网的各节点（交换机、用户终端、操作中心和数据库等）之间传送控制信息，以便在各设备之间建立和终止连接，达到传送通信信息的目的。公共信道信令技术的基本特征是将话音信道与信令信道分离，在单独的数据链路上以信令消息单元的形式集中传送若干话路的信令信息。 No.7信令是局间公共信道信令，应用于数字通信网络，它不但适用于电话、数据、移动电话业务，而且适应于综合业务数字网（ISDN）中多种业务的要求。 No.7信令系统是一种国际性的标准化的通用公共信道信令系统，可用于传送电话网、综合业务数字网的局间信令，还可支持智能网业务和移动通信业务。 1.1 No.7信令系统的特点 a.使用公共信道传送信令，利用分组交换技术，确保信令可靠传输。 b.采用可变信令单元，信令传输速度快，呼叫建立时间短，能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。 c.信令容量大，且易随需要改变，可适应各种新业务的要求，可提供多种网络集中服务信令。 d.采用功能模块化，使用方便，易扩展。 e.应用范围广，适用于各种网络的互联。 1.2 No.7信令系统的应用 a.电话网的局间信令（国际和国内）。 b.电路交换数据网的局间信令（国际和国内）。 c.传送综合业务数字网（ISDN）的局间信令。
基金会现场总线（FF）常用术语英中文DCS结构的面粉生产监控系统 DCS控制系统在氯乙烯精馏中的应用 ABB Industrial IT DCS 在立窑水泥生产中的应AC800F DCS系统在制盐行业的应用 DCS集散控制系统在微灌工程中的应用DCS动态流程图画面的设计及组态 现场总线在机械加工自动化中的应用 基于RS485总线的面粉厂集散控制系统 基于以太网的分布式发电厂电气监控系统实
为7号信令的通道，其余30个时隙被用作语音通道。 在有些系统中，有时也使用非16时隙来作为7号信令的通道。 在数字中继电路中，数据按字节构成帧(Frame)。每个帧256个BITS，每个通道一个字节。 3. 7号信令系统的功能级结构 7号信令系统在设计上的特色主要是功能的模块化和通用性。我国在80年代中期开始对7号信令进行研究、实施和应用。本页介绍中国电话网采用的7号信令方式的功能级结构和信令单元格式。 7号信令四级结构： 各级的主要功能是： 第一级L1：为信令传输提供一条双向数据通路，规定了一条信令数据链路的的物理、电气、功能特性和接入方法。 第二级L2：规定了在一条信令链路上传送信令消息的功能以及相应程序。第二级和第一级共同保证信令消息在两个信令点之间的可靠传送。 第三级L3：在消息的实际传递中，将信息传至适当的信令链路或用户部分；当遇到故障时，完成信令网的重新组合，当遇到拥塞时，完成控制信令流量的功能及程序，以保证信令消息仍然能够可靠传送。第四级L4：控制各种基本呼叫的建立和释放。 注意：第四级用户级与我们通常所说的用户是不同的，通常说的用户一般指终端，如电话用户就指话机，而7号信令的用户级是指它作为消息传递部分（MTP）的一个用户，如电话用户部分（TUP），它不是终端，而是在交换局内的7号信令设备的一部分。 阐述 信令单元格式： 7号信令采用数字编码的形式传送各种信令时，是通过信令消息的最小单元--信令单元（SU）来传送的。由于信令消息本身的长度不相等，如摘挂机等监视信令较短，而地址信令则较长，故采用不等长的信令单元，它是由若干个8位位组组成的。 按照信令单元的来源不同，可以分成三种信令单元： 1、由用户产生的可变长的消息指令单元（MSU），用于传递来自第四级的信令消息或信令网管理消息。 2、来自第三级的链路状态信令单元（LSSU），用于链路启用或者链路故障时，表示链路的状态。 3、来自第二级的插入信令单元（FISU），也称填充信令单元，用于链路空或链路拥塞时来填补位置。 4.7号信令网的基本特点 链路组成： 信号点: 在信号网中的下列节点为信号点 交换局 操作管理和维护中心 信号转接点 信号点的标识应由信号点编码计划中规定的编码来识别。 信号链路 No.7信号方式是利用信号链路在两个信号点之间传递消息，直接连接两个信号点（作为模块应用）的一束信号链路构成一个信号链路组，一个链路组通常包括所有并行的信号链路，但也可能在两个信号之间设几个相互平行的链路组。链路组内特性（如数据链路速率）相同的一群链路称为链路群（Link group）。 从信号网结构的观点出发，由一个信号链路组直接连接的两个信号点叫邻近信号点，同理，非直接连接
1. Objectives After completing this course the participants will be able to: ? Explain the basic structure of the CCITT SS NO.7 ? Explain the interface of the network ? Briefly describe signaling used in the network interface 2. Chapter 一、信令的基本概念 用以建立、维持、解除通信关系的这类信息称为信令。 其主要特征有： 信令是在用户设备与网络节点间/或网络节点间传送的信息 信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。 信令的分类: 按照信令工作范围:（用户信令和居间信令） 用户信令：用户终端与交换局之间使用的信令。 居间信令：是交换机与交换机之间传送使用的信令。 按照信令传送所用信道：（随路信令方式和共路信令方式两类）随路信令：某个通话电路所需的信令，由该电路本身或者由某一固定分配的专用信令电路传送的信令方式。(CAS-Channel Associated Signalling) 共路信令：公共信道信令方式用于局间信令的传送，也称公共信道局间信令方式。(CCS-Common Channel Signalling) 二、NO.7信令 7号信令是公共信道方式的一种，CCITT自1976年开始研究No.7信令方式，在1982年提出，后在1984年和1988年进行了两次修订。 7号信令系统的通用性决定了整个系统必然包含许多不同的应用功能。因此7号信令采用了模块化的功能结构，实现了在一个系统框架内多种应用并存的灵活性，对于一种应用来说只用到系统的一个子集。 7号信令系统的基本功能结构由两部分构成： 公共的消息传递部分MTP(Message Transfer Part) ?提供一个可靠的消息传递系统，只负责消息的传递。 适合不同用户的独立用户部分UP(User Part) ?为不同的电信业务应用设计的功能模块，负责信令消息的生成、语法检查、语义分析和信令过程控制。
第一章基础知识 此部分着重介绍了七号信令TUP部分的基础知识，ISUP，SCCP部分的基础知识请参阅相关书籍。 1.1 什么是数字中继 数字中继是一个E1接口（又称PCM），是一对引自程控交换机的同轴电缆线，在电缆线上数据传输速率是2.048 Mbps，可以同时容纳32时隙*64Kbps的语音数据。 64,000 bps （每个语音通道的速率) x 32 （通道数或者叫时隙数） 2,048,000 （E1 速率） 当E1用于七号信令时，在32个时隙中，第0时隙被用作帧同步信息，除0时隙外的某一时隙作为公共信令通道（一般为第16时隙），其余30个时隙用作语音通道。DSIU7100/7200网关使用第16时隙作为公共信令通道。 1.1.1 E1 帧结构 在数字中继电路中，数据按字节构成帧(Frame)。每个帧256个BITS，每个通道一个字节。如图1.1所示： 图1.1 E1帧结构
E1 的时隙编号从0到31。该编号与DSIU7100/7200网关的带信令链路的中继通道的对应关系参见下表： E1时隙网关E1时隙网关E1时隙网关 00 帧同步 11 语音通道22 语音通道 01 语音通道 12 语音通道23 语音通道 02 语音通道 13 语音通道24 语音通道 03 语音通道 14 语音通道25 语音通道 04 语音通道 15 语音通道26 语音通道 05 语音通道 16 信令通道27 语音通道 06 语音通道 17 语音通道28 语音通道 07 语音通道 18 语音通道29 语音通道 08 语音通道 19 语音通道30 语音通道 09 语音通道 20 语音通道31 语音通道 10 语音通道 21 语音通道 注意：DSIU7100/7200网关的不带信令链路的中继通道的16时隙没有信令通道，其它与上表的一致。 1．2 No.7信令方式简述 CCITT No.7信令方式是一种国际性的标准化的通用公共信道信令系统，其特点如下： ●最适合程控交换机的数字电信网 ●能满足现在和将来具有呼叫控制、遥控及管理和维护信令的电信网中，处理机间事 务处理信息传递的要求 ●能提供可靠的方法，使信息按正确的顺序传送又不致丢失或重复。 图1.2 公共信道信令方式功能方框图 本信令系统能满足多种电信业务，例如电话、ISDN和电路交换数据传输业务的控制信号要求。还能作为一可靠的传送系统，在电信网中的交换局和特种中心之间进行其他形式的信息传递（如管理和维护信息）。因此，这种系统能在特定的业务网和多种业务网中作多
中国1号信令与7号信令的区别 第一、概念描述 最传统的信令是中国一号信令，过去电话用的多，现在基本用的最多的是七号信令（电话和网络传输都用到）。 1号信令：又称为多频互控信令或随路信令（CAS）。随路信令是指信令和话音在同一条话路中传送的信令方式。在我国使用的1号信令系统称为中国1号信令系统，是国内PSTN网最早普遍使用的信令。 7号信令：又称为公共信道信令。即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。 在我国使用的7号信令系统称为中国7号信令系统。SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。在固定电话网或ISDN网局间，完成本地、长途和国际的自动、半自动电话接续；在移动网内的交换局间提供本地、长途和国际电话呼叫业务，以及相关的移动业务，如短信等业务；为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集。 7号信令网大致由以下几部分组成，信令点是SS7信令网中处理控制消息的节点，产生消息的信令点为该消息的源信令点，接收消息的信令点为该消息的目的信令点。有以下三类信令点： 1. Service Switching Point(SSP) 业务交换点是信令消息的产生或终结点，实质上就是本地交换系统（或交换中心CO），它发起呼叫或接收呼入。 2. Signal Transfer Point(STP)完成路由器的功能，查看由SSP发来的消息，然后通过网络把每一个消息交换到合适的地方。STP把其它信令点和网络连接在一起组成更大的网络。 3. Service Control Point(SCP) 是典型的访问数据库服务器，SCP是智能网业务的控制中心，负责业务逻辑的执行，提供呼叫处理功能，接收SSP送来的查询信息和查询数据库，验证后向SSP发出呼叫处理指令，接收SSP产生的话单并进行相应的处理。 在7号信令网中，ISUP信令（ISDN USER PART）消息是用来建立管理释放中心局话音交换机之间的话音中继电路的，提供话音和非话业务所需的信息交换，用以支持基本的承载业务和补充业务，例如：ISUP信令消息可以承载主叫ID, 主叫方的电话号码，用户名等。TCAP信令(Transaction Capabilities Application Part)消息用以支持电话业务，如免费电话，本地号码可携带，卡业务，移动漫游以及认证业务。TCAP主要包括移动应用部分(MAP)和运营、维护和管理部分(OMAP)。MAP规定移动业务中漫游和频道越局转接等程序，OMAP仅提供MTP路由正式测试和SCCP路由正式测试程序。

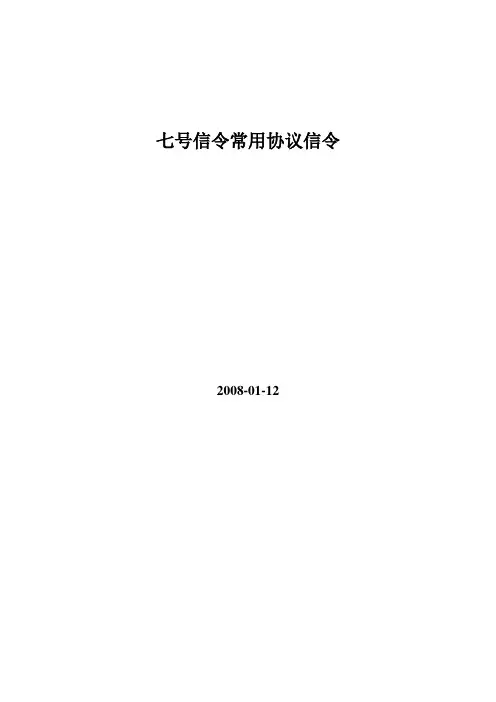

七号信令常用协议信令 2008-01-12
