USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
实用文档之"USB接口定义及USB接口外形图" USB引脚定义
Pin Name Description
1VCC+5 VDC
2D-Data -
3D+Data +
4GND Ground
一般而言：
红(Vcc)，白(D-)，绿(D+)，黑(GND)
mini usb引脚定义
引脚功能颜色备注
1 V BUS 红电源+5V
2 DATA- 白数据－
3 DATA+ 绿数据＋
4 ID A型：与地相连B型：不接地(空)
5 GND 黑地
其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B 接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
USB接口定义及USB接口外形图
令狐文艳
USB引脚定义
Pin Name Description
1VCC+5 VDC
2D-Data -
3D+Data +
4GND Ground
一般而言：红(Vcc)，白(D-)，绿(D+)，黑
(GND)
mini usb引脚定义
引脚功能颜色备注
1 V BUS 红电源+5V
2 DATA- 白数据－
3 DATA+ 绿数据＋
4 ID A型：与地相连B 型：不接地(空)
5 GND 黑地
其中ID脚在OTG功能中才使用。
由于Mini-USB接口分
Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

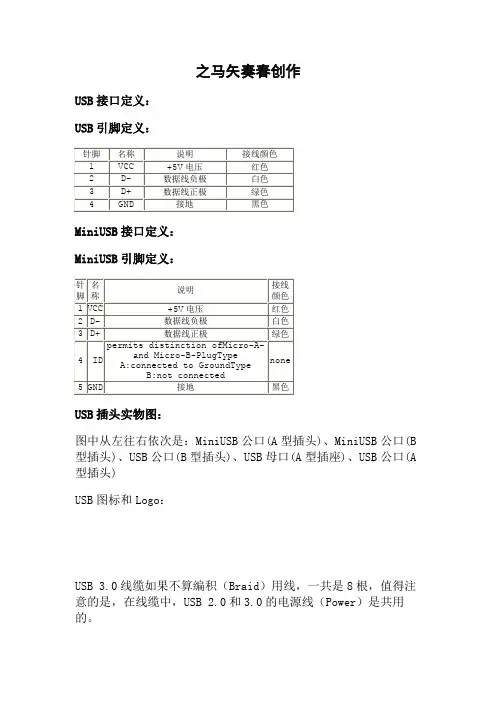

USB接口界说：之迟辟智美创作
USB引脚界说：
MiniUSB接口界说：
MiniUSB引脚界说：
USB插头实物图：
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB 公口(B型插头)、USB公口(B型插头)、USB母口(A型插
座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）
是共用的.
为了向下兼容2.0版，USB 3.0采纳了9针脚设计，其中四个针脚和USB 2.0的形状、界说均完全相同，而另外5根是
专门为USB 3.0准备的.
标准USB 3.0母口的针脚界说，紫色针脚为USB 2.0专用，
红色为USB 3.0连接专用.
为了向下兼容2.0版，USB 3.0采纳了9针脚设计，其中四个针脚和USB 2.0的形状、界说均完全相同，而另外5根是
专门为USB 3.0准备的.
标准USB 3.0公口的针脚界说，白色部份是USB 2.0连接专用针脚，而红色部份为USB 3.0专用.
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针.。

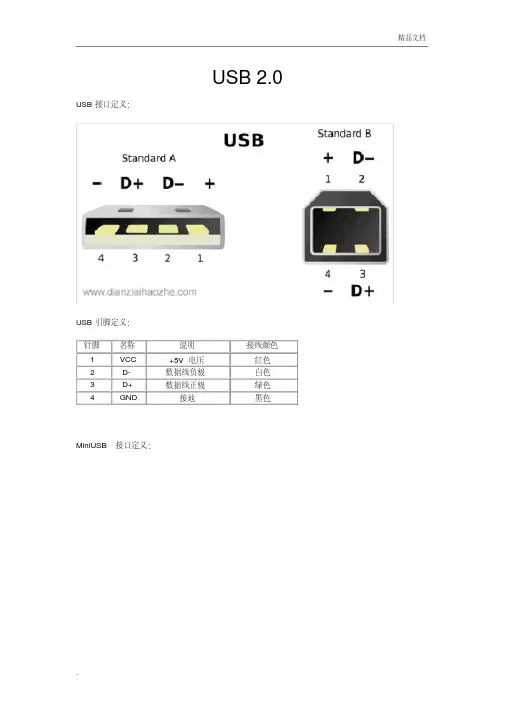

USB 2.0 USB接口定义：USB引脚定义：针脚名称说明接线颜色1 VCC +5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1 VCC +5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5 GND 接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：USB 3.0USB3.0线缆信号定义USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）是共用的。
USB 3.0母口引脚定义为了向下兼容 2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。
标准USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，红色为USB 3.0连接专用。
USB 3.0公口引脚定义为了向下兼容 2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。
标准USB 3.0公口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用。
USB 3.0线缆信号定义Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口， 3.0版公口的针脚是9针。
USBA型、B型、Mini和Micro 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
各种USB插座或插头引脚定义及排列图
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头
USB A型插座引脚分布 USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布 USB B型插头引脚分布
USB mini-B 插座和插头
USB mini-B型插座引脚分布USB mini-B型插头引脚分布
USB A-B型引脚功能
引脚序号功能名典型电线颜色
1 VBUS 红
2 D- 白
3 D+ 绿
4 GND 黑
Shell Shield
USB mini-B型引脚功能
引脚序号功能名典型电线颜色
1 VBUS 红
2 D- 白
3 D+ 绿
4 ID 不用
5 GND 黑
Shell Shield
关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB接口引脚定义2011-07-28 15:28:18| 分类：嵌入式硬件| 标签：|字号大中小订阅以下均为插头或插座的前视图，即将插头或插座面向自己1、USB-A型插座2、USB-A型插头3、USB-B型插座4、USB-B型插头5、USB mini-B型插座6、USB mini-B型插头微型(Mini)USB接口引脚定义(2011-06-25 21:11:23)转载标签：it微型(Mini)USB接口引脚定义引脚功能颜色备注1V BUS红电源+5V 2DATA-白数据－3DATA+绿数据＋4ID A型：与地相连B型：不接地(空)5GND黑地其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB 母口(A型插座)、USB公口(A型插头)USB、Mini-USB、Micro-USB接口的引脚定义看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起）其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
