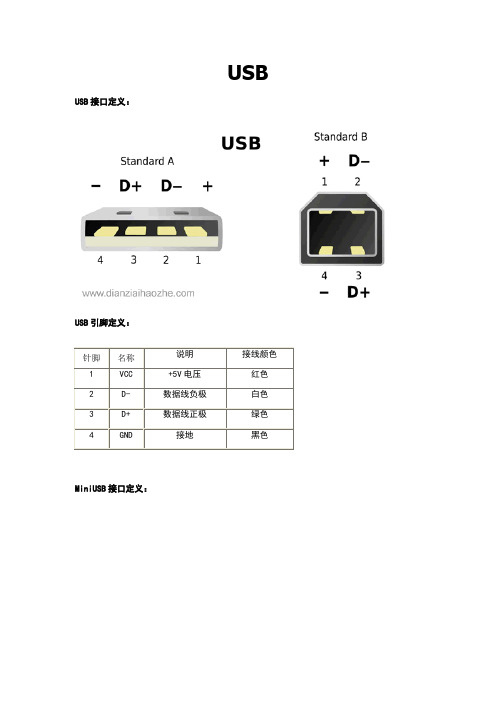

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

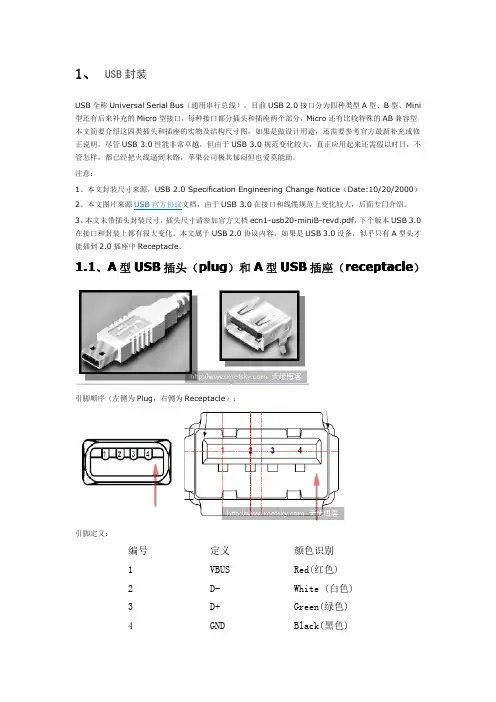

1、USB封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB3.0性能非常卓越，但由于USB3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB2.0Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB3.0在接口和封装上都有很大变化，本文属于USB2.0协议内容，如果是USB3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1.1.11、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4GND Black(黑色)封装尺寸（单PIN Receptacle）：1.1.22、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：1.1.33、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4ID Not connected(未连接)5GND Black(黑色)封装尺寸（Receptacle）：以上部分为USB2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB3.0协议，故仍然归于USB2.0协议包。
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

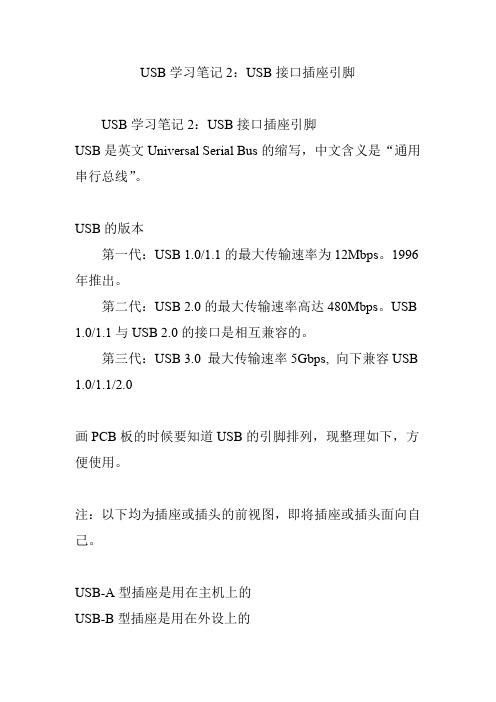

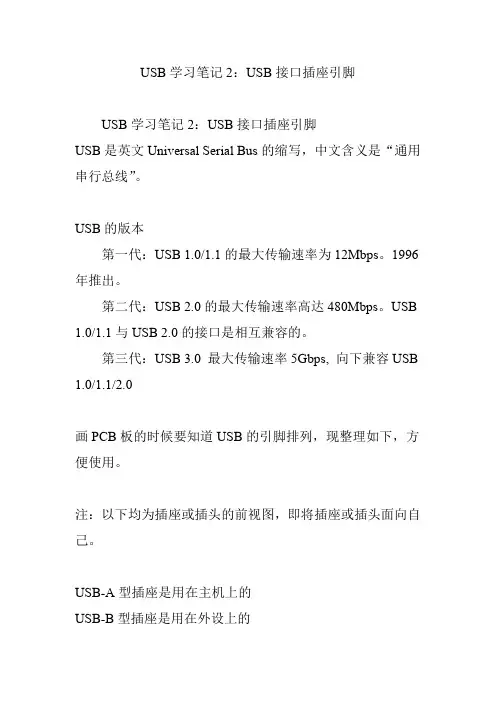

USB学习笔记2：USB接口插座引脚
USB学习笔记2：USB接口插座引脚
USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。
USB的版本
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0
画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB-A型插座是用在主机上的
USB-B型插座是用在外设上的
USB A型插座和插头
USB A型插座引脚分布
USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB A-B型引脚功能引脚序号
功能名
典型电线颜色1
VBUS 红2
D-
白3
D+
绿4 GND
黑Shell
Shield。
USB USB接口定义：USB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：USB线缆信号定义USB 线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 和的电源线（Power）是共用的。
USB 母口引脚定义为了向下兼容版，USB 采用了9针脚设计，其中四个针脚和USB 的形状、定义均完全相同，而另外5根是专门为USB 准备的。
标准USB 母口的针脚定义，紫色针脚为USB 专用，红色为USB 连接专用。
USB 公口引脚定义为了向下兼容版，USB 采用了9针脚设计，其中四个针脚和USB 的形状、定义均完全相同，而另外5根是专门为USB 准备的。
标准USB 公口的针脚定义，白色部门是USB 连接专用针脚，而红色部分为USB 专用。
USB 线缆信号定义Mini USB 接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，版公口的针脚是9针。
1、USB封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB3.0性能非常卓越，但由于USB3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB2.0Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB3.0在接口和封装上都有很大变化，本文属于USB2.0协议内容，如果是USB3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1.1.11、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4GND Black(黑色)封装尺寸（单PIN Receptacle）：1.1.22、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：1.1.33、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4ID Not connected(未连接)5GND Black(黑色)封装尺寸（Receptacle）：以上部分为USB2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB3.0协议，故仍然归于USB2.0协议包。
USB接口引脚定义2011-07-28 15:28:18| 分类：嵌入式硬件| 标签：|字号大中小订阅以下均为插头或插座的前视图，即将插头或插座面向自己1、USB-A型插座2、USB-A型插头3、USB-B型插座4、USB-B型插头5、USB mini-B型插座6、USB mini-B型插头微型(Mini)USB接口引脚定义(2011-06-25 21:11:23)转载标签：it微型(Mini)USB接口引脚定义引脚功能颜色备注1V BUS红电源+5V 2DATA-白数据－3DATA+绿数据＋4ID A型：与地相连B型：不接地(空)5GND黑地其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB 母口(A型插座)、USB公口(A型插头)USB、Mini-USB、Micro-USB接口的引脚定义看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起）其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
USB学习笔记2：USB接口插座引脚
USB学习笔记2：USB接口插座引脚
USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。
USB的版本
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0
画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB-A型插座是用在主机上的
USB-B型插座是用在外设上的
USB A型插座和插头
USB A型插座引脚分布
USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB A-B型引脚功能引脚序号
功能名
典型电线颜色1
VBUS 红2
D-
白3
D+
绿4 GND
黑Shell
Shield。
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负的误差，也就是。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
