螺纹紧固件的分类

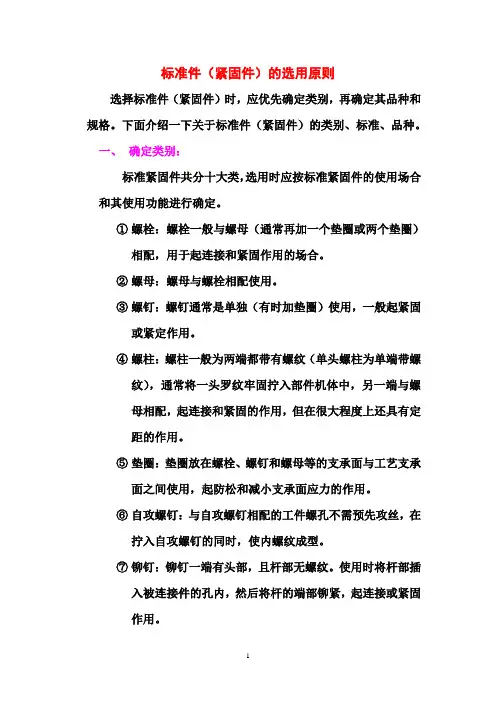

标准件（紧固件）的选用原则选择标准件（紧固件）时，应优先确定类别，再确定其品种和规格。

下面介绍一下关于标准件（紧固件）的类别、标准、品种。

一、确定类别：标准紧固件共分十大类，选用时应按标准紧固件的使用场合和其使用功能进行确定。

①螺栓：螺栓一般与螺母（通常再加一个垫圈或两个垫圈）相配，用于起连接和紧固作用的场合。

②螺母：螺母与螺栓相配使用。

③螺钉：螺钉通常是单独（有时加垫圈）使用，一般起紧固或紧定作用。

④螺柱：螺柱一般为两端都带有螺纹（单头螺柱为单端带螺纹），通常将一头罗纹牢固拧入部件机体中，另一端与螺母相配，起连接和紧固的作用，但在很大程度上还具有定距的作用。

⑤垫圈：垫圈放在螺栓、螺钉和螺母等的支承面与工艺支承面之间使用，起防松和减小支承面应力的作用。

⑥自攻螺钉：与自攻螺钉相配的工件螺孔不需预先攻丝，在拧入自攻螺钉的同时，使内螺纹成型。

⑦铆钉：铆钉一端有头部，且杆部无螺纹。

使用时将杆部插入被连接件的孔内，然后将杆的端部铆紧，起连接或紧固作用。

⑧销：销在使用时镶如入工件内，通常起连接或定位作用。

⑨挡圈：挡圈通常在轴上或孔内，起限制工件轴向的作用。

⑩木螺钉：木螺钉用于拧入木材，起连接或紧固作用。

二、确定标准和品种：1、品种的选择原则：⑪从加工、装配的工作效率考虑，在同一机械或工程内，应尽量减少使用标准件的品种。

⑫从经济性考虑，应优先选用商品标准件品种。

⑬根据标准件预期的使用要求，按型式、机械性能、精度和螺纹等方面确定选用品种。

2、型式：⑪螺栓：①一般用途螺栓：品种很多，有六角头、方头之分，见国家标准GB5780—GB5790等。

②铰制孔用螺栓：使用时将螺栓紧密镶入铰制成的孔内，以防止工件错位，见GB27等③止转螺栓：有方颈、带椎之分，见GB12—15等④特殊用途螺栓：如T型槽用螺栓，见GB37；活节螺栓，见GB798；地脚螺栓，见GB799；等⑤钢结构用高强度螺栓连接副：一般用于建筑、桥梁、塔架、管道支架及起重机械等钢结构的摩擦型连接的场合，见GB3632等⑫螺母：①一般用途螺母：主要指六角螺母，另有方螺母，品种很多，见GB41、GB6170—6177等②开槽螺母：主要指六角开槽螺母，即在六角螺母上方加工出糟。

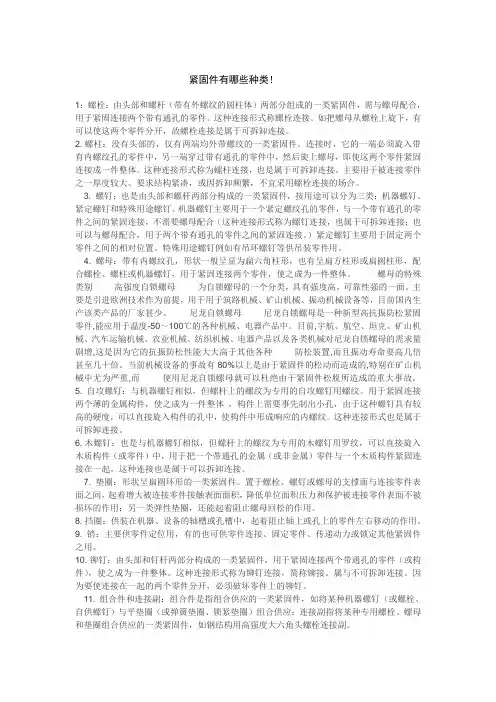

紧固件有哪些种类！1：螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

这种连接形式称螺栓连接。

如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。

2. 螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。

连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一件整体。

这种连接形式称为螺柱连接，也是属于可拆卸连接。

主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。

3. 螺钉：也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。

机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接。

）紧定螺钉主要用于固定两个零件之间的相对位置。

特殊用途螺钉例如有吊环螺钉等供吊装零件用。

4. 螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。

螺母的特殊类别高强度自锁螺母为自锁螺母的一个分类，具有强度高，可靠性强的一面。

主要是引进欧洲技术作为前提，用于用于筑路机械、矿山机械、振动机械设备等，目前国内生产该类产品的厂家甚少。

尼龙自锁螺母尼龙自锁螺母是一种新型高抗振防松紧固零件,能应用于温度-50～100℃的各种机械、电器产品中。

目前,宇航、航空、坦克、矿山机械、汽车运输机械、农业机械、纺织机械、电器产品以及各类机械对尼龙自锁螺母的需求量剧增,这是因为它的抗振防松性能大大高于其他各种防松装置,而且振动寿命要高几倍甚至几十倍。

当前机械设备的事故有80%以上是由于紧固件的松动而造成的,特别在矿山机械中尤为严重,而使用尼龙自锁螺母就可以杜绝由于紧固件松脱所造成的重大事故。

常用螺纹紧固件的种类及标记一、种类常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等，如下图所示。

二、螺纹紧固件的规定标记标准的螺纹紧固件，都有规定的标记，标记的内容有：名称、标准编号、螺纹规格×公称长度。

举例如下：螺纹性能的双头螺1985 M5×20级的开槽圆级的开槽沉型六为了提高画图速度，螺纹联接件各部分的尺寸（除公称长度外）都可用d（或D）的一定比例画出，称为比例画法（也称简化画法）。

画图时，螺纹联接件的公称长度l 仍由被联接零件的有关厚度决定。

各种常用螺纹联接件的比例画法，如下表所示。

常用螺纹紧固件的联接画法螺纹紧固件联接(装配图)一般采用剖视图表达,绘制和阅读这类图样时,不仅要注意螺纹紧固件的联接形式,还要了解装配图画法的基本规定。

一、两零件的接触表面之间只画一条线，不能在接触面上将轮廓线加粗；不接触的表面间，不论间隙大小，都应画成两条轮廓线。

二、同一金属零件在各剖视图、断面图中的剖面线方向、间隔应相同；相邻零件的剖面线方向应相反，或方向相同而间隔不同。

三、对于螺纹紧固件及轴、球等实心零件，当剖切平面通过其轴线时，这些零件按不剖绘制。

常用螺纹紧固件的联接画法一、螺栓联接螺栓联接一般用于两个被联接零件不太厚且允许加工成通孔的场合，通孔的直径略大于螺栓的螺纹规格，一般为1.1d。

装配时，先将螺栓插入两被联接零件的通孔，再放上垫圈，拧紧螺母，即完成了螺栓的联接。

(螺栓联接动画演示）1、螺纹联接件公称长度的确定由上图可看出，l的大小可按下式计算：l>δ1+δ2+h+m。

一般螺栓末端伸出螺母约0.3d。

假设 d=20，δ1=32，δ2=30，则l>δ1+δ2+h+m=32+30+0.15d+0.8d=81。

l值应比81约大0.3d，即87，在标准件公称长度l常用数列中可查出与其相近的数值为：l=90。

2、联接画法：根据机械制图国家标准规定，可采用简化画法，具体画图（用比例画法）步骤如下：a. 定出基准线；b. 画出螺栓的两个视图（螺栓为标准件不剖），螺纹小径可暂不画；c. 画出被联接两板（要剖，孔径为1.1d）；d. 画出垫圈（不剖）的三视图）；e. 画出螺母（不剖）的三视图，在俯视图中应画螺栓；f. 画出剖开处的剖面线（注意剖面线的方向、间隔），补全螺母的截交线，全面检查，描深。

螺纹紧固件的种类及标记通过螺纹起紧固作用的零件称为螺纹紧固件。

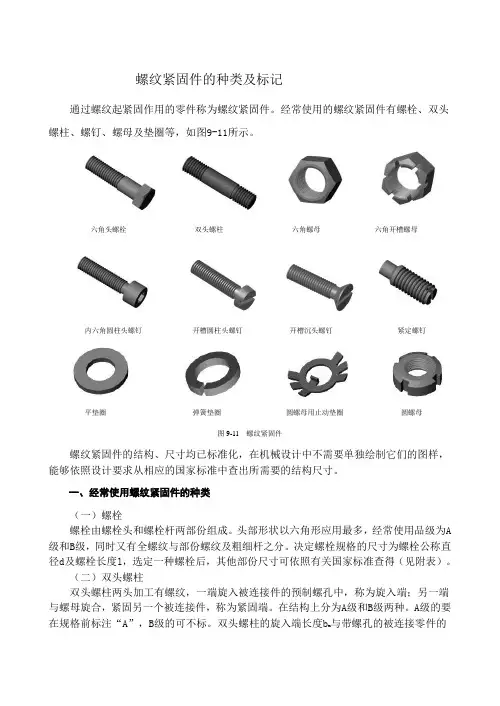

经常使用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母及垫圈等，如图9-11所示。

六角头螺栓双头螺柱六角螺母六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母图9-11 螺纹紧固件螺纹紧固件的结构、尺寸均已标准化，在机械设计中不需要单独绘制它们的图样，能够依照设计要求从相应的国家标准中查出所需要的结构尺寸。

一、经常使用螺纹紧固件的种类（一）螺栓螺栓由螺栓头和螺栓杆两部份组成。

头部形状以六角形应用最多，经常使用品级为A 级和B级，同时又有全螺纹与部份螺纹及粗细杆之分。

决定螺栓规格的尺寸为螺栓公称直径d及螺栓长度l，选定一种螺栓后，其他部份尺寸可依照有关国家标准查得（见附表）。

（二）双头螺柱双头螺柱两头加工有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。

在结构上分为A级和B级两种。

A级的要在规格前标注“A”，B级的可不标。

双头螺柱的旋入端长度b m与带螺孔的被连接零件的材料有关：（1）青铜、钢，取b m=d（2）铸铁，取b m=（3）铝合金，取b m=（4）非金属材料，取b m=2d决定双头螺柱规格的尺寸为螺柱直径d及紧固端长度l，选定一种双头螺柱后，其他部份尺寸可依照有关标准查得（见附表）。

（三）螺钉螺钉按利用性质可分为连接螺钉和紧定螺钉两种。

前者用于连接，依照头部形状不同有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉等。

后者要紧用于避免两相配零件之间发生相对运动，有开槽平端紧定螺钉、开槽锥端紧定螺钉、内六角平端紧定螺钉等。

决定螺钉规格的尺寸为螺钉直径d及长度l，其他部份尺寸可依照有关标准查得（见附表）。

（四）螺母螺母与螺栓或螺柱配合利用，起连接作用。

螺母的形式有六角形、圆形、方形等，以六角头螺母应用最普遍。

圆螺母经常使用于轴上零件的轴向固定。

六角头螺母有Ⅰ、Ⅱ及A、B、C型之分，还有粗细和厚薄之分。

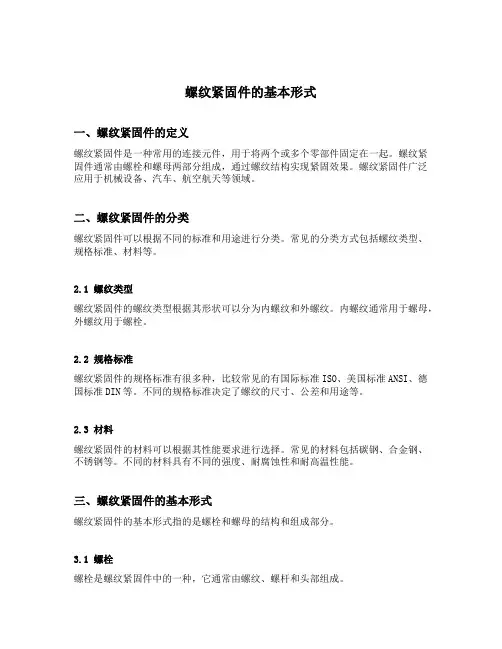

螺纹紧固件的基本形式一、螺纹紧固件的定义螺纹紧固件是一种常用的连接元件，用于将两个或多个零部件固定在一起。

螺纹紧固件通常由螺栓和螺母两部分组成，通过螺纹结构实现紧固效果。

螺纹紧固件广泛应用于机械设备、汽车、航空航天等领域。

二、螺纹紧固件的分类螺纹紧固件可以根据不同的标准和用途进行分类。

常见的分类方式包括螺纹类型、规格标准、材料等。

2.1 螺纹类型螺纹紧固件的螺纹类型根据其形状可以分为内螺纹和外螺纹。

内螺纹通常用于螺母，外螺纹用于螺栓。

2.2 规格标准螺纹紧固件的规格标准有很多种，比较常见的有国际标准ISO、美国标准ANSI、德国标准DIN等。

不同的规格标准决定了螺纹的尺寸、公差和用途等。

2.3 材料螺纹紧固件的材料可以根据其性能要求进行选择。

常见的材料包括碳钢、合金钢、不锈钢等。

不同的材料具有不同的强度、耐腐蚀性和耐高温性能。

三、螺纹紧固件的基本形式螺纹紧固件的基本形式指的是螺栓和螺母的结构和组成部分。

3.1 螺栓螺栓是螺纹紧固件中的一种，它通常由螺纹、螺杆和头部组成。

3.1.1 螺纹螺栓的螺纹一般为外螺纹，通常采用三角形螺纹，常见的有M、UNC、UNF等。

3.1.2 螺杆螺杆是螺栓的一部分，是指螺纹的主要部分。

螺杆的长度决定了螺栓的使用范围。

3.1.3 头部螺栓的头部用于进行旋转操作，常见的头部形状有六角头、圆头、方头等。

3.2 螺母螺母是螺纹紧固件中的另一种，通常由螺纹和外形部分组成。

螺母的作用是与螺栓配合使用，通过螺纹结构实现紧固效果。

3.2.1 螺纹螺母的螺纹一般为内螺纹，与螺栓的螺纹相匹配。

3.2.2 外形部分螺母的外形部分通常为六角形，用于进行旋转操作。

四、螺纹紧固件的使用注意事项在使用螺纹紧固件时，需要注意以下几个方面。

4.1 选择合适的螺纹规格和材料根据实际需求，选择合适的螺纹规格和材料，确保螺纹紧固件能够承受工作条件下的载荷和环境。

4.2 正确安装和拧紧在安装螺纹紧固件时，需要使用适当的工具和方法进行安装，并按照规定的拧紧力矩进行拧紧，避免出现松动或过紧的情况。

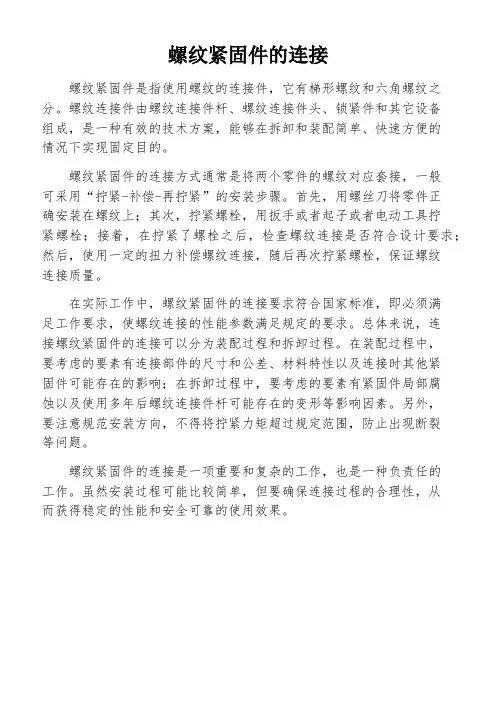

螺纹紧固件的连接
螺纹紧固件是指使用螺纹的连接件，它有梯形螺纹和六角螺纹之分。

螺纹连接件由螺纹连接件杆、螺纹连接件头、锁紧件和其它设备
组成，是一种有效的技术方案，能够在拆卸和装配简单、快速方便的
情况下实现固定目的。

螺纹紧固件的连接方式通常是将两个零件的螺纹对应套接，一般
可采用“拧紧-补偿-再拧紧”的安装步骤。

首先，用螺丝刀将零件正
确安装在螺纹上；其次，拧紧螺栓，用扳手或者起子或者电动工具拧
紧螺栓；接着，在拧紧了螺栓之后，检查螺纹连接是否符合设计要求；然后，使用一定的扭力补偿螺纹连接，随后再次拧紧螺栓，保证螺纹
连接质量。

在实际工作中，螺纹紧固件的连接要求符合国家标准，即必须满
足工作要求，使螺纹连接的性能参数满足规定的要求。

总体来说，连
接螺纹紧固件的连接可以分为装配过程和拆卸过程。

在装配过程中，
要考虑的要素有连接部件的尺寸和公差、材料特性以及连接时其他紧
固件可能存在的影响；在拆卸过程中，要考虑的要素有紧固件局部腐
蚀以及使用多年后螺纹连接件杆可能存在的变形等影响因素。

另外，
要注意规范安装方向，不得将拧紧力矩超过规定范围，防止出现断裂
等问题。

螺纹紧固件的连接是一项重要和复杂的工作，也是一种负责任的
工作。

虽然安装过程可能比较简单，但要确保连接过程的合理性，从
而获得稳定的性能和安全可靠的使用效果。

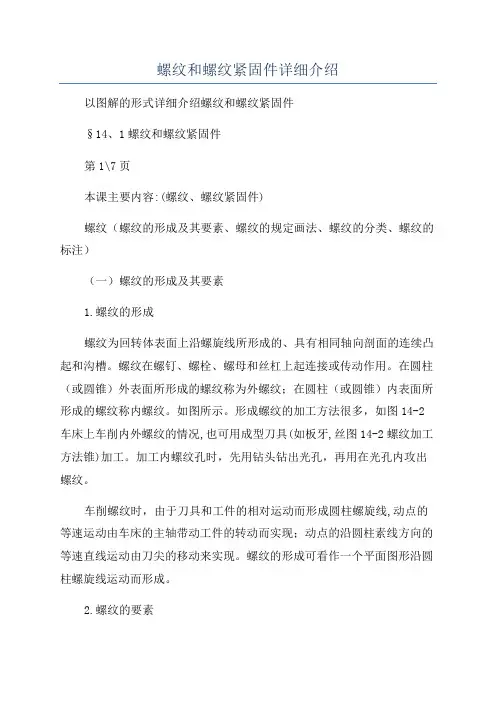

螺纹和螺纹紧固件详细介绍以图解的形式详细介绍螺纹和螺纹紧固件§14、1螺纹和螺纹紧固件第1\7页本课主要内容:(螺纹、螺纹紧固件)螺纹（螺纹的形成及其要素、螺纹的规定画法、螺纹的分类、螺纹的标注）（一）螺纹的形成及其要素1.螺纹的形成螺纹为回转体表面上沿螺旋线所形成的、具有相同轴向剖面的连续凸起和沟槽。

螺纹在螺钉、螺栓、螺母和丝杠上起连接或传动作用。

在圆柱（或圆锥）外表面所形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面所形成的螺纹称内螺纹。

如图所示。

形成螺纹的加工方法很多，如图14-2车床上车削内外螺纹的情况,也可用成型刀具(如板牙,丝图14-2螺纹加工方法锥)加工。

加工内螺纹孔时，先用钻头钻出光孔，再用在光孔内攻出螺纹。

车削螺纹时，由于刀具和工件的相对运动而形成圆柱螺旋线,动点的等速运动由车床的主轴带动工件的转动而实现；动点的沿圆柱素线方向的等速直线运动由刀尖的移动来实现。

螺纹的形成可看作一个平面图形沿圆柱螺旋线运动而形成。

2.螺纹的要素螺纹的要素包括牙型，公称直径，线数，螺距和导程，旋向五个要素。

1）螺纹的牙型是指通过螺纹轴线剖切面上的所得到的断面轮廓形状,螺纹的牙型标志着螺纹的特征。

常见的螺纹的牙型有三角形，梯形,锯齿形,矩形等。

2）螺纹的直径1）大径---是与外螺纹牙顶或内螺纹牙底相重合的假想的圆柱直径。

对内螺纹大径用D来表示；对外螺纹大径用d来表示。

2）小径---是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。

对内螺纹小径用D1来表示；对外螺纹小径用d1来表示。

3）中径---是母线通过牙型上沟槽和凸起宽度相等处的假想圆柱的直径。

对内螺纹中径用D2来表示；对外螺纹中径用d2来表示。

4）公称直径---是螺纹的标准尺寸，指的是螺纹的大径。

以图解的形式详细介绍螺纹和螺纹紧固件5）顶径和底径---顶径是与内螺纹或外螺纹牙顶重合的假想圆柱的直径。

底径是与内螺纹或外螺纹牙底重合的假想圆柱的直径。

螺纹紧固件的连接
螺纹紧固件是由螺纹和螺帽两部分及其他一些连接装置相结合而
成的一种连接装置，是机械类紧固件中最常用的一种。

根据由螺纹与
螺母连接的特点，螺纹紧固件可以将松散的零件或构件强行组合成一体，使之形成绝缘、联接、支撑和传递力量的固定紧固结构。

螺纹紧固件的连接方式有很多种，具体可以分为六种：普通螺纹
连接、大锥螺纹连接、内螺纹连接、外螺纹连接、塞孔连接和特殊连接。

1.普通螺纹连接是指将螺纹与螺母或其他零件配合使用，使用螺
母或螺帽拧上，以此连接。

这种连接方式既简便又可承受高压力，是
普通紧固件中使用最多的连接方式。

2.大锥螺纹连接是指满足规定的尺寸条件的螺纹在连接时按照均
布摩擦原理，在紧固件的压力作用下实现固定紧固。

3.内螺纹连接是指使用工具拧紧内螺帽来实现的连接方式，该紧
固件一般用于连接把手和门框。

4.外螺纹连接是指螺母外侧具备外螺纹，配合使用螺母外螺纹连
接特殊形状的零件，如圆柱形或其他不规则形状的零件。

5.塞孔连接是指先将塞孔顶端的螺纹字部分的内螺纹连接上螺母，然后将塞孔顶端的保护环塞入塞孔，再使用特殊的外螺纹螺母拧上，
来实现连接。

6.特殊连接则是指用特殊方式制作而成的特殊螺纹，主要用于实
现特殊结构的紧固件连接。

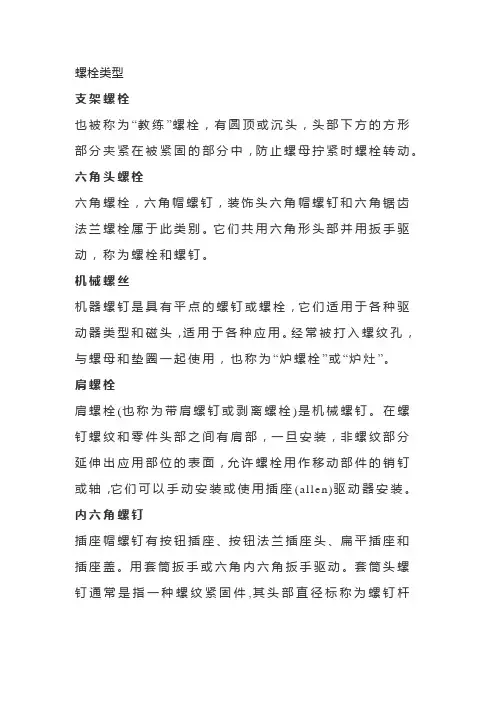

螺栓类型支架螺栓也被称为“教练”螺栓，有圆顶或沉头，头部下方的方形部分夹紧在被紧固的部分中，防止螺母拧紧时螺栓转动。

六角头螺栓六角螺栓，六角帽螺钉，装饰头六角帽螺钉和六角锯齿法兰螺栓属于此类别。

它们共用六角形头部并用扳手驱动，称为螺栓和螺钉。

机械螺丝机器螺钉是具有平点的螺钉或螺栓，它们适用于各种驱动器类型和磁头，适用于各种应用。

经常被打入螺纹孔，与螺母和垫圈一起使用，也称为“炉螺栓”或“炉灶”。

肩螺栓肩螺栓(也称为带肩螺钉或剥离螺栓)是机械螺钉。

在螺钉螺纹和零件头部之间有肩部，一旦安装，非螺纹部分延伸出应用部位的表面，允许螺栓用作移动部件的销钉或轴，它们可以手动安装或使用插座(allen)驱动器安装。

内六角螺钉插座帽螺钉有按钮插座、按钮法兰插座头、扁平插座和插座盖。

用套筒扳手或六角内六角扳手驱动。

套筒头螺钉通常是指一种螺纹紧固件,其头部直径标称为螺钉杆直径的1.5倍或更多。

套筒组“Grub”螺丝固定螺钉通常是无头的(也就是盲孔)，在英国称为平头螺钉的盲定螺钉几乎总是由内部扳拧驱动器驱动。

例如六角内六角扳手，插座固定螺钉安装在螺纹孔或插入件中。

方头螺栓方头螺栓类似于六角帽螺钉，但带有4个头部螺钉，这种头部样式允许扳手更容易地抓住螺栓头部，与标准的六边六角头相比，头部还提供了更大的抓握区域。

螺丝类型甲板螺丝这种螺钉具有17型点(尖端处的缺口点)，有助于在螺纹切削过程中去除切屑，从而可以轻松安装在木材和复合材料甲板材料中。

喇叭头和方形驱动器有助于消除其他类型驱动器有时会遇到的剥离效应。

Hex Lag螺丝拉力螺钉也称为拉力螺栓，是大型木螺钉。

头部为外六角，用扳手驱动，用于框架、木地板机械和其他重型应用的滞后木材。

自钻螺丝自钻螺钉具有金属板螺纹，带有自钻切削(TEK)点，可刺穿20至14规格的金属。

TEK数越高,刺穿较重金属的钻头越大。

钣金螺丝钣金螺钉(SMS)具有锋利的切割螺纹，可切割成金属板、塑料或木材，它们具有完全螺纹的柄部，并且有时在尖端处具有缺口点以帮助在螺纹切削期间去除切屑。

第一章基本知识1.螺纹: 在零件表面上加工的螺纹称为外螺纹. 在零件内表面上加工的螺纹称为内螺纹.2.螺纹按用途可以分为：连接螺纹(普通螺纹和管螺纹)和传动螺纹(梯形螺纹和锯齿形螺纹).3.螺纹加工方法: 用车床加工,先用钻头钻孔,再用丝锥加工内螺纹.4.螺纹的结构要素:4.1牙型: 通过螺纹轴线断面上的螺纹轮廓形状称为牙型.常见有三角,梯形,矩形,锯形螺纹.4.2直径: 大径, 中径, 小径. (公称直径一般指大径)4.3线数: 单线螺纹和多线螺纹之分.（主要是从线的出口来区分.单线导程=螺距. 多线导程=螺距x 线数.）4.4螺距: 相邻两牙在中径线上对应两点间的轴向距离称为螺距4.5导程: 同一螺线上的相邻两牙在中径线上对应两点的轴向距离称为导程.4.6旋向: 左旋螺纹和右旋螺纹,顺时针旋入的螺纺是右旋,逆时钟旋入的螺纹是左旋螺纹.(工程常用右旋螺纹)5.螺纹标识5.1普通螺纹: 特征代号公称直径x 螺距,旋向M30 X25.2锯齿螺纹: 特征代号公称直径: B40x7-7e5.3梯形螺纹: 特征代号公称直径: Tr40 x 14 (P7) LH-8e-L5.4管螺纹:特征代号,尺寸代号,旋向(Rc1)6.螺纹种类: 开槽圆柱头螺钉,圆柱头内六角螺钉,沉头十字槽螺钉,开槽紧定螺钉, 六角头螺栓,双头螺柱, 六角螺母,六角开槽螺母,平垫圈,弹簧垫圈.7.螺丝是总称,螺栓要配合螺母使用,螺钉不用. 螺柱有双头螺柱,没有螺帽.8.紧定螺钉:又称支头螺丝,定位螺丝.用途:专供固定机件相对位置用的一种螺钉使用时,把紧定螺钉旋入待固定的机件的螺孔中,以螺钉的未端紧压在另一机件的表面上,即使前一机件固定在后一机件上9.粗牙和细牙的区别:螺距大小不同，粗牙螺距大，细牙小; 1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。

2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。

常用螺纹紧固件的种类和标记教学目的1了解螺纹紧固件的种类及连接特点。

2掌握螺栓连接，双头螺柱连接，螺钉连接的画法。

教学重点1各种螺纹紧固件的标记。

2螺栓连接，双头螺柱连接，螺钉连接的画法。

教学难点螺栓连接，双头螺柱连接，螺钉连接的画法。

常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。

它们的结构、尺寸均已标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。

表7－3中列出了常用螺纹紧固件的种类与标记。

对照表7－3讲解。

1、螺栓螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。

决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。

螺栓的标记形式：例：螺栓 GB/T5782－2000 M24×70，是指公称直径 d =24，公称长度L = 70（不包括头部）的螺栓。

2、双头螺柱双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。

双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。

双头螺柱的标记形式：例：螺柱 GB/T898－1988 M24×50，是指公称直径d =24，公称长度L = 50（不包括旋入端）的双头螺柱。

3、螺母螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。

螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。

螺母的标记形式：例：螺母 GB/T6170－2000 M24，指螺纹规格D=M24的螺母。

4、垫圈垫圈通常垫在螺母和被连接件之间，目的是增加螺母与被连接零件之间的接触面，保护被连接件的表面不致因拧螺母而被刮伤。

垫圈分为平垫圈和弹簧垫圈，弹簧垫圈还可以防止因振动而引起的螺母松动。

选择垫圈的规格尺寸为螺栓直径d，垫圈选定后，其各部分尺寸可根据有关标准查得。

平垫圈的标记形式：弹簧垫圈的标记形式：例：垫圈 GB/T97.1－1985 16－140HV，指规格尺寸d=16，性能等级为140HV的平垫圈。

紧固件螺纹介绍
紧固件螺纹是一种常用的连接方式，它通过螺纹的互锁作用来实现零件的牢固固定。

以下是对紧固件螺纹的介绍：
1. 定义：紧固件螺纹是一种具有螺旋形线条的凸起或凹槽，通常用于连接两个或多个零件，通过旋转使螺纹互锁，从而实现紧固效果。

2. 类型：常见的螺纹类型包括内螺纹（螺母螺纹）和外螺纹（螺栓螺纹）。

内螺纹位于孔内，外螺纹位于柱状零件上。

3. 螺距：螺纹的螺距是指相邻螺纹之间的距离。

螺距越大，螺纹每旋转一周时移动的距离就越大。

4. 角度：螺纹的角度是指螺纹线与轴线之间的夹角，常见的角度有60度和55度。

5. 标记：螺纹的标记通常采用国际通用的标记方法，如M表示公制螺纹，UNC表示美标粗牙螺纹，UNF表示美标细牙螺纹等。

6. 使用场景：紧固件螺纹广泛应用于机械、汽车、航空航天、建筑和电子等领域，用于连接、固定、拆卸和调整零件。

7. 螺纹制造方法：常见的螺纹制造方法包括切削法、滚压法和模锻法等。

切削法通过刀具切削工件来形成螺纹，滚压法通过滚轮挤压工件表面形成螺纹，模锻法通过模具将热变形的金属塑性变形成螺纹。

8. 注意事项：在使用紧固件螺纹时，需要注意正确选择螺纹类型、尺寸和材料，并进行适当的装配力和拧紧力控制，以确保连接的
牢固和可靠。

紧固件指能够起紧固作用的零件;螺纹紧固件是指带有螺纹的紧固件,是根据一定的尺寸制造的,它通过外螺纹和内螺纹的相互配合来发挥其基本功能,我们正是利用螺纹紧固件具备的这种功能,使螺纹紧固件在物体与物体的连接和紧固上,以及物体的移动等方面起到很大作用;紧固件不仅包括螺纹紧固件,还有垫圈、铆钉、销等;1、螺纹的分类根据用途可把螺纹分成四类①紧固螺纹,包括普通螺纹；过渡配合螺纹；过盈配合螺纹；小螺纹；MJ螺纹②传动螺纹,包括梯形螺纹；锯齿形螺纹；方形螺纹;③管螺纹,55°牙型角的管螺纹；60°牙型角的管螺纹；米制锥螺纹；干密封管螺纹;④专用螺纹,包括光学仪器用螺纹；锻钢阀门用短牙梯形螺纹；机床梯形螺纹丝杠；石油螺纹；气瓶螺纹等等;2、螺纹的加工方法：滚压、磨削、切削三种方式;3、螺纹的标注方法：例如：M 10×1 LH –7H-LM表示普通螺纹特征代号；10×1表示公称直径×螺距,粗牙不注螺距；LH表示左旋螺纹代号,右旋螺纹不注出旋向代号；7H表示公差带代号；L表示旋合长度组别代号;中等长度不注出组别代号,特殊需要时注出具体长度值;一、紧固件的种类紧固件一般包括：螺钉、螺栓、螺母等螺纹紧固件垫圈、铆钉、销等非螺纹紧固件1、编号规则标准件的编号应依照标准CACBW-7,主要有以下7个部分组成;1汽车标准件的代号 2类别代号、组别代号3尺寸规格代号 4材料、机械性能等级和热处理代号5覆盖层代号 6全螺纹代号7涂胶代号具体内容如下：1、汽车标准件的代号;标准件特征代号有Q或CQ、T三种形式2、类别代号、组别代号;第一位数字： 1—螺栓类 2—螺钉类 3—螺母类 4—垫圈、挡圈、铆钉5—开口销、销、键 6—螺塞、管接件、环箍夹片7—润滑件、密封件、连接件 8—空号 9—其他;第二位数字为标准件的组别代号;第三位数字为标准件的分组号,对于螺纹件其偶数表示粗牙,奇数表示细牙；管螺纹例外;3、尺寸规格代号;螺栓、螺钉、铆钉、销及销钉等以“螺纹直径”或“杆径”和“长度”表示;直径为一位时,应在左边加“0”定位,长度是几位就写几位;螺母以螺纹直径表示,并以两位数定位,若螺纹直径为一位数字时,应在左边加“0”定位;垫圈、挡圈等均以相应联接的螺纹或轴孔直径表示,当直径为一位数字时在左边加“0”定位;两位以上照实书写;管接件,以所联接管子的外径基本尺寸表示,由两位数字定位,若外径为一位数字时,在左边加“0”定位;螺塞,对米制螺纹的螺塞,其尺寸规格代号的表示法与螺母相同;对于以英寸为单位的锥螺纹的螺塞,其尺寸规格代号以两位表示,十位以整英寸数表示,个位表示1/8的倍数;例如螺纹尺寸为NPT1/4的螺塞,其尺寸规格代号为“02”4、材料、机械性能等级和热处理代号;在各标准中已明确规定的材料、机械性能等级和热处理要求,均不再标出代号,若采用该标准规定以外的材料,机械性能等级和热处理要求时均应标出代号,其代号按下表规定5、覆盖层代号;凡在各标准中已明确规定的覆盖层,均不再标出覆盖层代号,若采用该标准规定以外的覆盖层种类,均应标出覆盖层代号;其代号用汉语拼音的第一个字母“F”及阿拉伯数字表示,其代号按下表规定6、全螺纹代号; 允许制成全螺纹的品种,则在代号最后加注全螺纹代号“Q”7、预涂胶代号; 预涂胶代号：预涂锁固胶代号为“S”,预涂密封胶代号为“M”标准紧固件的应用1、螺栓;六角头螺栓是螺栓的最常用基本品种六角头凸缘螺栓,除具有“六角螺栓+平垫圈”的二合一功能外,其支承面支撑能力则要强得多,由此可获得更充分的紧固,因而具有更好的防松弛能力,而不再附加其它防松措施;可省掉平垫圈,在高轴向力下使用时与普通六角头螺栓相比,能减轻支承面应力对防止螺栓松动有效;2、螺柱企标中CQ129适用于汽车上需要过渡配合旋入铝体的螺纹连接,悬入端长度bm=2d;Q124/Q125采用普通螺纹且悬入端长度较短,bm=1.25d ;3、螺钉①普通螺钉;适用于具有相应螺孔的螺母或机体相配,有多种头部形式,以适应不同部位及审美角度的需要;②自攻螺钉;主要用于在金属板或塑料的光预制孔上直接攻挤出螺孔,而实现联结或与板簧螺母配套使用;这类螺钉以其使用方便、生产技术成熟、价格低廉被广泛采用,某些场合甚至有逐步取代普通螺钉的趋势;③内六角圆柱头螺钉;适用于汽车上结构紧凑、位置狭小的情况;4、螺母①六角螺母;主要是和螺栓、小螺钉配合使用;②方螺母;对角距较六角螺母的大,常用于防转动的锁紧部位,生产工艺性不如六角螺母的好,因此尽量少用;CQ310/311③六角法兰面螺母;用于重要工作部位,用法兰面代替平垫圈;④厚螺母;用于拧紧力矩大的部位;CQ360/361,CQ363特厚⑤薄螺母;用于轴向力小的部位;CQ350/351,CQ352/353较扁⑥焊接螺母;焊接方形螺母支承面的四角凸出形成凸焊点,用电阻焊将螺母焊在薄板件上,由于凸焊点距中心较CQ370焊接六角螺母支承面的三个角凸出形成凸焊点的远些,对螺纹影响较小;现在我企业新设计的不允许选用CQ370焊接六角螺母;Q364适合的薄板类型是S不大于2.3mm⑦蝶形螺母;用于直接拧两耳的螺母,它用于常拆卸之处;Q390⑧簧片螺母;将其卡在薄板件上,用自攻螺钉紧固被连接件;Q397⑨嵌装塑料螺母;与自攻螺钉配合使用,先将螺母压入薄板件的孔中,然后用自攻螺钉拧紧固定被连接件;Q398通孔式、Q399端封式Q399螺母不通孔,适用于有密封要求时采用;⑩板式焊接螺母;用螺母两耳与薄板件点焊固定,这种螺母的工艺性欠佳,应尽量少用;CQ32011.组合螺母;螺母支承面端带锥形弹性垫圈,提高防松能力;CQ32212.自锁螺母;CQ3322型全金属六角自锁螺母CQ326/327六角头凸缘锁紧螺母有效力矩部分由压扁量保证; Q326/327六角尼龙锁紧薄螺母拧紧时与外螺纹形成较大的摩擦力来阻止螺纹副松动;13.铆螺母;CQ324平头、CQ374/375沉头,用于铆成头不能凸出被连接件的表面;按结构设计要求而定;14.板簧螺母 .用于受力不大的螺栓或螺钉紧固连接;Q39315.圆螺母.受轴向位置限止用的锁紧螺母,汽车上用的不多,因需专用拆卸工具; CQ39116.槽形螺母.用于开口销防松的紧固件;对于拧紧力矩要求严格的部位不宜采用;5、垫圈、挡圈、铆钉1、垫圈;在紧固螺栓时,大部分是把垫圈放到螺栓的支承面下和被紧固物体之间使用,除螺纹本身的精度和摩擦之外,为了合理解决螺栓支承面和螺母支承面中的面压和摩擦问题以及被紧固物体的弹性作用,因而使用垫圈;①弹簧垫圈.为防止螺纹松动而使用的垫圈,最便宜;适用于轻、中载荷;②波形弹性垫圈.反力大、载荷偏心小;适用于重载荷;③齿形锁紧垫圈 .防松效果好,但当紧固材料过硬或过软时,不能获得理想的效果,使用时应注意;④锥形弹性垫圈碟形垫圈 .是具有弹簧垫圈和平垫圈两者优点的垫圈,反弹力很大,防松效果好;2、档圈;用做轴向限位的零件,如活塞销在活塞销孔中的轴向窜动,轴承的轴向移动,销轴的轴向窜动等;3、铆钉;主要用来构件的不可卸连接;6、销类、键①销类;锁住螺纹连接件用,当螺母与螺栓拧紧后,为防止其松动,将螺母与螺栓的相对位置固定下来,则采用开槽螺母与杆部带孔的螺栓;当槽与孔对准时将开口销插入,并将开口销的脚分开;这是防止螺纹副回松的锁紧销;锁住光轴轴向移动的锁销,如叉类连接的销轴,为防止销轴的退出,在销孔中插入锁销;当铰链轴用的销圆柱销,当两个零件连接并要求能围绕销轴轴线能相对转动时,则采用销连接;这种连接销与其中一件是相对固定不动的,另一件是滑动配合的;用来固定零件的销钉,如钢钉和标牌钉;汽车上木制零件的连结则用钢钉固定；标牌固定在总成上则用标牌钉;②键类;主要用于轴类零件与轮类零件的连接,它将担负着动力的传递任务,因此应具有较高的精度和剪切强度;Q550半圆键特点用于结构位置受限,传递扭矩不很大的部位;如皮带轮、摆臂、齿轮等连接处;Q551平键特点用于大扭矩的齿轮连接处;7、螺塞①加油口封盖螺塞.在变速箱、分动箱、后桥等总成中存有一定的润滑油,这些润滑油应按规定时间更换和补充确保总成的正常运行;②放油口封盖螺塞 .在发动机油底壳、机油滤清器、变速箱、分动箱、后桥等总成中需将壳体中储存的润滑油放出来时,无须将这些总成大拆、只需要将放油螺塞拧下即可;③其他螺塞.有的螺塞可兼用作阀门座；有的螺塞可以兼用滤清,如磁芯螺塞;8、管接头在汽车上管路系统有供油系统的管路和制动系统的管路等,这些均用多根管道构成,管子之间的连接和管子与装置总成之间的连接均用管接件来完成,它既要保证系统内介质的畅通,又要保证介质的不泄漏,这是管接头的基本功能;9、环箍用来箍紧软管与金属连接的紧固件,如空气系统的软管,冷却系统的软管;常用：CQ676,CQ676B10、塞片在汽车上有的箱体零件需加工轴孔或装进轴类零件,然后又不能裸露时,则在孔口压上一个塞片来封盖,这就是塞片的用途;CQ72111、密封垫圈汽车上有用端面密封的结构,这时密封圈是必不可少的,对于内部结构或不会烧烤的地方用O型橡胶密封圈较多,但对外部结构易烧烤的部位就得用不易烧坏的金属密封圈了;CQ723、CQ734等螺纹的防松方法一、螺纹类紧固件的防松理论.当拧紧螺纹紧固件时,向紧固件输入能量,撤去拧紧力矩后,由于螺旋副的自锁作用和螺母、螺栓支承面与被联接件接触表面上的摩擦力,这个能量的大部分被储存在紧固件中,使螺栓承受拉力,被连接件承受压力,这就是预紧力;若没有什么因素使储存在紧固件中的能量释放出来,预紧力就不会减少或消失;不加防松措施的螺栓连接,在使用过程中,螺母不但常出现松动,甚至能从螺栓上掉下来;所以需要知道螺母松动原因,以便采取有效措施,避免螺母松动;要想松开有预紧力的螺栓联接,必须施加一个与拧紧力矩方向相反的力矩,理论上螺母松退力矩约为拧紧力矩的80%;理论上在静止状态下,承受静载荷的螺栓联接,没有施加那么大的松退力矩,螺母是不会松动的;实际上,工作中的螺栓联接,特别是承受交变载荷或振动的螺栓联接,螺母即使不受松退力矩作用,也能松动回转,即使不松动回转,预紧力也会因松弛而减少;二、防脱措施1.保持螺旋副和被联接件接触表面间的摩擦力,防止摩擦力降至造成松脱的临界之下a使紧固件具有较大的预紧力b清除掉螺纹牙上的润滑剂,或者在螺纹牙上镀上一层摩擦系数超过一般紧固件的镀层c用弹性垫圈作为防松元件d使用对顶螺母2.增加有效力矩a 在螺母螺纹孔的一端嵌入一个没有螺纹牙的尼龙环,当拧螺母时,螺栓的螺纹牙硬从此尼龙环光孔通过,在尼龙上挤出螺纹牙,所以尼龙环箍紧着螺栓,横向压紧螺纹;如Q328/Q329b使螺母螺纹孔末端变形成椭圆形,当圆柱形螺栓的螺纹通过螺母的椭圆形螺纹孔时,螺纹孔的弹性变形使之箍紧螺栓,横向压紧螺纹;如CQ3263.防止被联接件相对滑移a在被联接件上采取措施,使相对滑移减至最小b在被联接件上加销、键4.用机械的方法,借助于各种金属止动元件,防止螺母与螺栓、螺母与被连接件相对转动;这种方法常用于重载或动载螺栓联接的防松,但无法防止预紧力的下降;a开口销配以开槽螺母b圆螺母用止退垫圈5.在紧固件接触表面形成啮合力a在螺栓头部或和螺母支承表面涂涂料b在弹性垫圈、螺母或螺栓头端面制出齿纹,利用带齿端面与被接触面接触,形成啮合力以防松c在螺纹牙表面涂粘接剂设计注意事项紧固件的选择标准,使用种类的单纯化；品种的统一；紧固件优选标准件,少出专用件；从企标蓝图中选择为了减少使用种类,提高螺栓的产量,原则上不使用企标以外的规格设计应考虑扳手的空间最小尺寸,避免操作起来困难,甚至不能进行紧固的情况熟悉机械性能的表示方法一般说,性能等级较高的螺母,可以替换性能等级较低的螺母当防止装配松动的要求大于经济性要求时和外螺纹的外径需要较高的紧固力和强度时使用细牙螺纹;选用米制螺纹标准件名称要规范设计中常出现的问题1.设计螺纹紧固件的专用件时常见问题.设计过程中经常能遇到因标准件中规定的规格尺寸不够用而出专用件的情况,但此类图纸多数存在对公差、材料、机械性能等要求不完善的问题;以双头螺柱专用件图为例：2.标准的替代问题在GB4459.1—84旧标准中规定的注法：Z3/8″在新标准中规定的注法见GB/T4459.1—1995：NPT3/8详见GB/T12716—200260°圆锥管螺纹3.没有选用企标的问题例如：错误Q150B0616 正确CQ1500616因目前我公司的标准件选用应遵守企业标准蓝图为准,行业标准、国家标准不提倡使用;如有企标不能满足设计要求,而行标、国标可以满足的,则应与标准科协商,同意后在明细表备注栏中加“行业标准“字样;4. 设计使用标准件时,尺寸规格范围不符合标准 .如O型橡胶密封圈因考虑到其密封性能,当d选定时它的D值有对应的一段数值范围,所以对其选用时应严格按照厂标的规格范围选用,否则将影响密封圈的使用性能;5.标注不全的现象按O型橡胶密封圈标准要求,必须在标准号后加选用胶料代号A、B、C……,否则无法定货;如上述标准件,根据设计者意图选用了I组耐油通用胶料、中硬度,故正确标注为Q7343550B;。
