《机械制图教案》常用螺纹紧固件
- 格式：docx
- 大小：351.24 KB
- 文档页数：5
下载文档原格式
合集下载
机械制图—螺纹螺纹紧固件课件
名称及 标准编号
图例
六角头螺栓GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长度 l=80 mm、性能等级为8.8级、 表面氧化、产品等级为A 级的 六角头螺栓：
完整标记： 螺栓GB/T 5782— 2000-M12×80-8.8-A-O
简化标记：螺栓GB/T 5782 M12×80
完整标记: 螺钉 GB/T 65—2000-
M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10 ×60
13
第13页/共37页
名称及 标准编号
开槽 长圆柱端紧
定螺钉 GB/T 75
—1985
1型 六角螺母 GB/T 6170
—2000
图例
标记示例
螺纹规格d=M5、公称长度 l =12 mm 、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
φ10.5 mm）
规格为16 mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记：垫圈 GB/T 93—1987-
16-O 简化标记：垫圈 GB/T 93 16
（从标准中查得，该垫圈的d最小为 Φ16.2 mm）
15
第15页/共37页
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
同一零件应一致； 剖面线画至粗实线； 剖面线是45°细实线，用45°三角板画
36
第36页/共37页
谢谢您的观看！
37
第37页/共37页
27
第27页/共37页
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后，查表得出与其相近的 l 值。
28
中职机械制图教案：螺纹(全3课时)
江苏省XY中等专业学校2021-2022-2教案编号：教学内容沿螺旋线连续凸起的牙体。
外螺纹——在圆柱或圆锥外表面上形成的螺纹。
内螺纹——在圆柱或圆锥内表面上形成的螺纹。
（2）常见的螺纹加工方法2.螺纹的结构要素(1)牙型在螺纹轴线平面内的的螺纹轮廓形状称为螺纹牙型。
(2)螺纹直径大径：与外螺纹牙顶或内螺纹牙底相切的假象圆柱或圆锥的直径（即螺纹的最大直径）小径：与外螺纹牙底或内螺纹牙顶相切的假象圆柱或圆锥的直径。
中径：假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过螺纹牙型上沟槽和牙厚宽度相等的地方。
(3) 线数螺纹有单线和多线之分。
只有一个起始点的螺纹称为单线螺纹；具有两个或两个以上起始点的螺纹称为双线或多线螺纹。
(4) 螺距(P)和导程(Ph)教学内容螺距：螺纹上相邻两牙体对应牙侧与中径线相交两点间的轴向距离称为螺距（P）；导程：最相邻的同名牙侧与中径线相交两点间的轴向距离称为导程（Ph）；(5) 旋向螺纹有左旋和右旋之分。
3.螺纹分类(1)紧固螺纹用来连接零件的螺纹，如应用最广泛的时普通螺纹。
(2)传动螺纹用来传递动力和运动的螺纹。
(3)管螺纹(4)专用螺纹（二）螺纹的画法规定1．外螺纹的画法2．内螺纹的画法教学内容3.内、外螺纹联接的画法(1)在剖视图中，内、外螺纹的旋合部分按外螺纹的画法绘制；(2)未旋合部分按各自规定的画法绘制，表示大、小径的组实现与细实线应分别对齐。
四、课堂小结1.螺纹的形成和加工方法；2.螺纹的结构要素；3.内、外螺纹的画法和内、外螺纹联接的画法；五、课堂练习六、课后练习学生完成习题册相关练习；板书设计教后札记江苏省XY中等专业学校2021-2022-2教案编号：备课组别机械上课日期主备教师授课教师课题：7-1 螺纹及螺纹紧固件表示法（二）教学目标1.掌握螺纹标记的规定和标注；2.了解常用螺纹紧固件的种类和标记；3.掌握螺纹紧固件的画法；重点机械图样的基本表示法的应用；难点机械图样的基本表示法的应用；教法讲练结合法、探究法、练习法、讨论法教学设备多媒体、画图工具教学环节教学活动内容及组织过程个案补充教学内容一、组织教学：安定课堂秩序二、新课引入无论是三角形螺纹还是梯形螺纹，按螺纹画法规定画法后，在图上均不能反映它的牙型、螺距、线数和旋向等结构要素，因此，还必须按规定的标记在图样中进行标注。
《机械制图》教案——第六章-标准件和常用件
授课题目
第六章 常用件与标准件
教学内容 （18 学时）
标准件：其结构参数已全部标准化，国家标准对其制定了代号和标记；常 用件：部分参数标准化，对常用件和标准件的画法都作了具体的规定。本章主 要介绍 螺纹 、螺纹紧固件、齿轮、键和销、滚动轴承及弹簧的规定画法、代 号和标记，为下一阶段绘制和阅读机械图打下基础。 1 螺纹及螺纹连接（6H） 2 销连接（2H） 3 键连接（2H） 4 齿轮（4H） 5 弹簧（2H） 6 滚动轴承（2H）
L1=bm:钢：bm=d 铸铁：bm=1.25d或 1.5d 铝：bm=2d 常见螺钉连接图：紧定螺钉常用于定位、防松而且受力较小的情况。
2.2.3 双头螺柱连接画法 双头螺柱连接常用的紧固件有双头螺柱、螺母、垫圈。
螺柱连接一般用于被连接件之一较厚，不适合加工成通孔，且要求连接力较大的情况。
§３键及其连接 3.1 键的作用
1、圆柱齿轮：用于传递两平行轴的运动； 2、圆锥齿轮：用于传递两相交轴的运动； 3、蜗轮、蜗杆：用于传递两相错且垂直轴的运动。 按齿轮轮齿方向的不同可分为直齿、斜齿、人字齿等。齿形轮廓曲线有渐开线、摆线及圆 弧等，通常采用渐开线齿廓。 5.1 圆柱齿轮 (1)齿顶圆直径是通过轮齿顶部的圆周直径。 (2)根圆直径是通过轮齿根部的圆周直径 (3)分度圆直径 在该圆的圆周上齿厚和齿槽宽相等(对标准齿轮而言)。 (4)齿距在分度圆上，是两个相邻齿对应点间的弧长，标准齿轮 s=e，p=s+e。 (5)齿高是从齿顶到齿根的径向距离，h=ha+hf，齿顶高是从齿顶圆到分度圆的径 向距离；齿根高是从分度圆到齿根圆的径向距离。 (6)模数：设齿轮的齿数为ｚ，则有ｄ＝ｐ/π*ｚ，令ｐ/π＝ｍ，则ｄ＝ｍｚ (7)压力角（α），在分度圆齿廓上的点 K 在齿轮转动时，它的运动方向和正压力方向所 夹的锐角，称为压力角，以α表示。我国标准规定α角为 20°。 (8)节圆(d′)：在中心的连线上，两齿廓的接触点，称为节点。以 O1，O2 为圆心， 分别过节点ｐ所作的两个圆，称为节圆，两节圆相切，其直径分别用 d1′、d2′表示。 (9)传动比（I）：传动比是主动齿轮的转速与从动齿轮的转速之比。i=n1/n2=z2/z1 (10)中心距 a：两圆柱齿轮之间的最短距离。a=(d1’+ d2’) / 2=m ( z1+z2 ) / 2
第六章 常用件与标准件
教学内容 （18 学时）
标准件：其结构参数已全部标准化，国家标准对其制定了代号和标记；常 用件：部分参数标准化，对常用件和标准件的画法都作了具体的规定。本章主 要介绍 螺纹 、螺纹紧固件、齿轮、键和销、滚动轴承及弹簧的规定画法、代 号和标记，为下一阶段绘制和阅读机械图打下基础。 1 螺纹及螺纹连接（6H） 2 销连接（2H） 3 键连接（2H） 4 齿轮（4H） 5 弹簧（2H） 6 滚动轴承（2H）
L1=bm:钢：bm=d 铸铁：bm=1.25d或 1.5d 铝：bm=2d 常见螺钉连接图：紧定螺钉常用于定位、防松而且受力较小的情况。
2.2.3 双头螺柱连接画法 双头螺柱连接常用的紧固件有双头螺柱、螺母、垫圈。
螺柱连接一般用于被连接件之一较厚，不适合加工成通孔，且要求连接力较大的情况。
§３键及其连接 3.1 键的作用
1、圆柱齿轮：用于传递两平行轴的运动； 2、圆锥齿轮：用于传递两相交轴的运动； 3、蜗轮、蜗杆：用于传递两相错且垂直轴的运动。 按齿轮轮齿方向的不同可分为直齿、斜齿、人字齿等。齿形轮廓曲线有渐开线、摆线及圆 弧等，通常采用渐开线齿廓。 5.1 圆柱齿轮 (1)齿顶圆直径是通过轮齿顶部的圆周直径。 (2)根圆直径是通过轮齿根部的圆周直径 (3)分度圆直径 在该圆的圆周上齿厚和齿槽宽相等(对标准齿轮而言)。 (4)齿距在分度圆上，是两个相邻齿对应点间的弧长，标准齿轮 s=e，p=s+e。 (5)齿高是从齿顶到齿根的径向距离，h=ha+hf，齿顶高是从齿顶圆到分度圆的径 向距离；齿根高是从分度圆到齿根圆的径向距离。 (6)模数：设齿轮的齿数为ｚ，则有ｄ＝ｐ/π*ｚ，令ｐ/π＝ｍ，则ｄ＝ｍｚ (7)压力角（α），在分度圆齿廓上的点 K 在齿轮转动时，它的运动方向和正压力方向所 夹的锐角，称为压力角，以α表示。我国标准规定α角为 20°。 (8)节圆(d′)：在中心的连线上，两齿廓的接触点，称为节点。以 O1，O2 为圆心， 分别过节点ｐ所作的两个圆，称为节圆，两节圆相切，其直径分别用 d1′、d2′表示。 (9)传动比（I）：传动比是主动齿轮的转速与从动齿轮的转速之比。i=n1/n2=z2/z1 (10)中心距 a：两圆柱齿轮之间的最短距离。a=(d1’+ d2’) / 2=m ( z1+z2 ) / 2
机械制图教案-螺纹及螺纹紧固件
板
书
设
计
螺纹及螺纹紧固件
1．螺纹的形成和结构
（1）螺纹的形成（2）螺纹的结构
2．螺纹的结构要素
（1）牙型（2）公称直径
（3）线数（4）螺距和导程
（5）旋向
课 后
小 结
结合螺纹在日常生活的应用举例
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一
二
三
组织教学与引入前言
（5）旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。
二、
师生问好，强调课堂纪律。
提问学生回答问题
详细讲解螺纹的形成
螺纹的结构要素的组成
5分
10分
10分
20分
20分
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
四、
三、内、外螺纹连接时，以上要素须相同，才可旋合在一起。
四、螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
内、外螺纹连接时，以上要素须相同，才可旋合在一起。
教 学 设 计
授课班级
授课日期
5.28-6.3
第27、28课时
课 型
新授
教具、资料
教材、教案、多媒体
课 题
螺纹及螺纹紧固件
教 学
目 标
要 求
知识
与
书
设
计
螺纹及螺纹紧固件
1．螺纹的形成和结构
（1）螺纹的形成（2）螺纹的结构
2．螺纹的结构要素
（1）牙型（2）公称直径
（3）线数（4）螺距和导程
（5）旋向
课 后
小 结
结合螺纹在日常生活的应用举例
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一
二
三
组织教学与引入前言
（5）旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。
二、
师生问好，强调课堂纪律。
提问学生回答问题
详细讲解螺纹的形成
螺纹的结构要素的组成
5分
10分
10分
20分
20分
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
四、
三、内、外螺纹连接时，以上要素须相同，才可旋合在一起。
四、螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
内、外螺纹连接时，以上要素须相同，才可旋合在一起。
教 学 设 计
授课班级
授课日期
5.28-6.3
第27、28课时
课 型
新授
教具、资料
教材、教案、多媒体
课 题
螺纹及螺纹紧固件
教 学
目 标
要 求
知识
与
2018-2019(二)机械制图(17)教案 7.2 常用螺纹紧固件
一、螺栓联接
螺栓联接的紧固件有螺栓、螺母和垫圈。紧固件的画法一般采用比例画法绘制，即以螺栓上螺纹的公称直径(大径d)为基准，其余各部分的结构尺寸均按与公称直径成一定比例关系绘制。螺母和垫圈的比例画法见图，螺栓的比例画法见图。
螺母和垫圈的比例画法
螺栓的比例画法
二、螺柱联接
双头螺柱的两端均加工用螺纹，一端和被联接零件旋合，另一端和螺母旋合，双头螺柱联接的比例画法和螺栓联接基本相同。双头螺柱旋入端长度bm要根据被联接件的材料而定（钢：bm=d；铸铁：bm=1.25d）。长度L要根据计算值查表取标准值。
教学过程 如下
教研室主任
签字：年月日任课教师：何雷
专业负责人
☆组织教学
☆旧课复习
☆新课讲授
教师讲述
演示法
结合图片让学生直观理解螺栓联接的基本画法
教学重点
结合例题讲解螺栓联接的规定画法，并进行课堂练习
结合PPT介绍螺栓的比例画法的基本步骤和注意事项
课堂练习
简单介绍螺钉联接的基本画法，并对比分析
☆课堂小结
螺柱联接
三、螺钉联接
圆柱头螺钉和沉头螺钉得到比例画法见图：
螺钉联接的比例画法
设置例题与练习帮助学生巩固记忆。
课堂小结
1.螺栓联接、螺柱联接的基本画法；
2.螺栓联接、螺柱联接的尺寸标注；
课后作业
P119 1/2
☆课后作业
A考勤
B旧课复习
1.螺纹参数、分类；
2.螺纹的规定画法和尺寸标注；
C讲授新课
对六角头螺栓和螺母的画法要介绍比例画法和简化画法，要说明螺母比例画法也适用于非标准件，本讲比较枯燥乏味，讲解时要注意把规定画法和投影关系结合起来。以螺栓为主，螺钉和螺柱为辅。螺钉联接以圆柱头和沉头螺钉为主。
螺栓联接的紧固件有螺栓、螺母和垫圈。紧固件的画法一般采用比例画法绘制，即以螺栓上螺纹的公称直径(大径d)为基准，其余各部分的结构尺寸均按与公称直径成一定比例关系绘制。螺母和垫圈的比例画法见图，螺栓的比例画法见图。
螺母和垫圈的比例画法
螺栓的比例画法
二、螺柱联接
双头螺柱的两端均加工用螺纹，一端和被联接零件旋合，另一端和螺母旋合，双头螺柱联接的比例画法和螺栓联接基本相同。双头螺柱旋入端长度bm要根据被联接件的材料而定（钢：bm=d；铸铁：bm=1.25d）。长度L要根据计算值查表取标准值。
教学过程 如下
教研室主任
签字：年月日任课教师：何雷
专业负责人
☆组织教学
☆旧课复习
☆新课讲授
教师讲述
演示法
结合图片让学生直观理解螺栓联接的基本画法
教学重点
结合例题讲解螺栓联接的规定画法，并进行课堂练习
结合PPT介绍螺栓的比例画法的基本步骤和注意事项
课堂练习
简单介绍螺钉联接的基本画法，并对比分析
☆课堂小结
螺柱联接
三、螺钉联接
圆柱头螺钉和沉头螺钉得到比例画法见图：
螺钉联接的比例画法
设置例题与练习帮助学生巩固记忆。
课堂小结
1.螺栓联接、螺柱联接的基本画法；
2.螺栓联接、螺柱联接的尺寸标注；
课后作业
P119 1/2
☆课后作业
A考勤
B旧课复习
1.螺纹参数、分类；
2.螺纹的规定画法和尺寸标注；
C讲授新课
对六角头螺栓和螺母的画法要介绍比例画法和简化画法，要说明螺母比例画法也适用于非标准件，本讲比较枯燥乏味，讲解时要注意把规定画法和投影关系结合起来。以螺栓为主，螺钉和螺柱为辅。螺钉联接以圆柱头和沉头螺钉为主。
《机械制图教案》常用螺纹紧固件
教学目的：介绍螺纹紧固件的规定标记，讲解螺纹紧固件的连接画法教学重点：常用螺纹紧固件的连接画法。
教学难点：常用螺纹紧固件的连接画法教学方法：讲授法教学过程：一、复习旧课1、螺纹的五个要素是什么？螺纹的三个基本要素是什么？2、什么是中径？螺距合导程的关系是什么？3、在画单个螺纹时，大径和小径的近似关系时什么？4、内、外螺纹的顶径和底径分别指什么？二、引入新课题用螺纹紧固件连接，是工程上应用最广泛的一种可拆连接方式。
螺纹紧固件一般属于标准件，它的结构形式很多，可根据需要在有关的标准中查出其尺寸，一般无需画出它们的零件图，只需按照规定进行标记。
（一）常用螺纹紧固件的种类和标记常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。
它们的结构、尺寸都已分别标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。
表9－2中列出了常用螺纹紧固件的种类与标记。
对照表9－2讲解。
1、螺栓螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。
决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。
例：螺栓GB/T5782－2000 M12×80，是指公称直径d =12，公称长度L = 80（不包括头部）的螺栓。
2、双头螺柱双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。
双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。
例：螺柱GB/T898－1988 M10×50，是指公称直径d =10，公称长度L = 50（不包括旋入端）的双头螺柱。
3、螺母螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。
螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。
例：螺母GB/T6170－2000 M12，指螺纹规格D=M12的螺母。
机械制图螺纹以及螺纹紧固件画法
二、直齿圆柱齿轮几何(jǐ hé)要素的尺寸计算
名称 齿顶高 齿根高 齿高 分度圆直径 齿顶圆直径 齿根圆直径 标准中心距
代号
ha hf h d da df a
计算公式
ha=m hf=1.25m h=ha+hf=2.25m
d=mz da=d+2ha=m(z+2) df=d-hf=m(z-2.5) a=(d1+d2)/2=m(z1+z2)/2
第二十六页，共51页。
三、圆柱齿轮的画法(huà fǎ)规定
1．单个圆柱齿轮
第二十七页，共51页。
2．啮合的圆柱齿轮
第二十八页，共51页。
啮合齿轮间的顶隙
第二十九页，共51页。
*四、锥齿轮、蜗杆与蜗轮的画法(huà fǎ)
图7－20 锥齿轮画法(huà fǎ)
图7－21 锥齿轮啮合画法
特征代号
圆锥外螺纹
R1
55°密 圆柱内螺纹
Rp
封管螺
纹 圆锥外螺纹
R2
圆锥内螺纹
Rc
标记示例 R13 Rp1/2 R23/4
Rc11/2-LH
螺纹副标记示例 Rp/R13 Rc/R23/4
第九页，共51页。
普通螺纹标记示例：
第十页，共51页。
2．螺纹标记的图样 标注（1）公称直径(zhíjìng)以mm为单位的螺纹，其标记应直
常用滚动轴承 常用滚动轴承表示法
第四十一页，共51页。
二、滚动轴承(gǔndòngzhóuchéng)的标记
轴承名称(míngchēng) 轴承代号 标准编号
例：滚动轴承(gǔndòngzhóuchéng) 6210 GB/T 276－1994

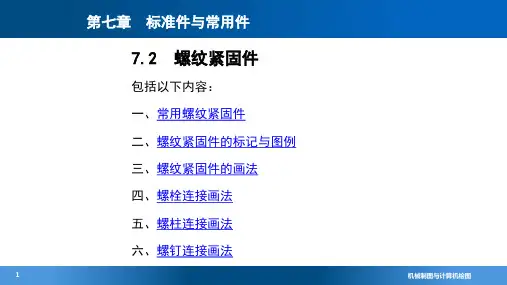

机械制图与计算机绘图7-2螺纹紧固件
3
机械制图与计算机绘图
7.2 螺纹紧固件
三、常用螺纹紧固件的比例画法
1. 螺母的比例画法 2. 螺栓的比例画法 3. 垫圈的比例画法 4. 螺柱的比例画法 5. 螺钉头的比例画法 6. 钻孔、螺孔和光孔尺寸
4
机械制图与计算机绘图
7.2 螺纹紧固件 1. 螺母的画法
5
机械制图与计算机绘图
7.2 螺纹紧固件 2. 螺栓的画法
(f)双头螺柱 (g) Ⅰ型六角螺母 (h)Ⅰ型六角开槽螺母 (i)平垫圈 ( j)弹簧垫圈
2
机械制图与计算机绘图
二、螺纹紧固件的标记与图例
名称及国标
六角头螺栓— A和B级 GB/T 5782—2000
双头螺柱（bm＝d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000
图例
标记及说明
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙普 通螺纹，螺纹规格d=M12，公称长 度l＝50mm
19
机械制图与计算机绘图
7.2 螺纹紧固件
六、螺钉连接画法
螺钉连接多用于受力不大的零件的连接，且不经 常拆装的场合。被连接件之一为通孔，而另一零件一 般为不同的螺纹孔。
包括以下内容：
1. 螺钉连接的装配过程
2. 螺钉连接的比例画法
3. 紧定螺钉的连接画法
20
机械制图与计算机绘图
机械制图教程螺纹紧固件和常用件
制在零件外表面上的螺纹叫外螺纹。 制在零件孔腔内表面上的螺纹叫内螺纹。
机械制图教程螺纹紧固件和常用件
⒉ 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
机械制图教程螺纹紧固件和常用件
⑵ 螺尾和退刀槽 螺纹的加工方法：
工件
卡盘
车刀
车外螺纹
车内螺纹
机械制图教程螺纹紧固件和常用件
螺尾
螺纹收尾 退刀纹
丝
0.5D
118°
120°
机械制图教程螺纹紧固件和常用件
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
机械制图教程螺纹紧固件和常用件
螺尾 只在有要求 时才画，不 需标注。
⒋ 螺纹牙型的表示
⑴ 重合画法
⑵ 移出局部放大
Ⅰ
5:1
Ⅰ
⒌ 螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处 画出相贯线。
机械制图教程螺纹紧固件和常用件
t1
画图步骤：
先画俯视图较方便
机械制图教程螺纹紧固件和常用件
l
bm t
⒉ 螺钉装配图的简化画法
螺钉长度： l计=bm+t bm: 钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d 机械制图教程螺纹紧固件和常用件
0.5d
机械制图教程螺纹紧固件和常用件
（注：标准齿轮的机械节制图圆教程=螺分纹紧度固件圆和常。用件）
⑶ 齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。

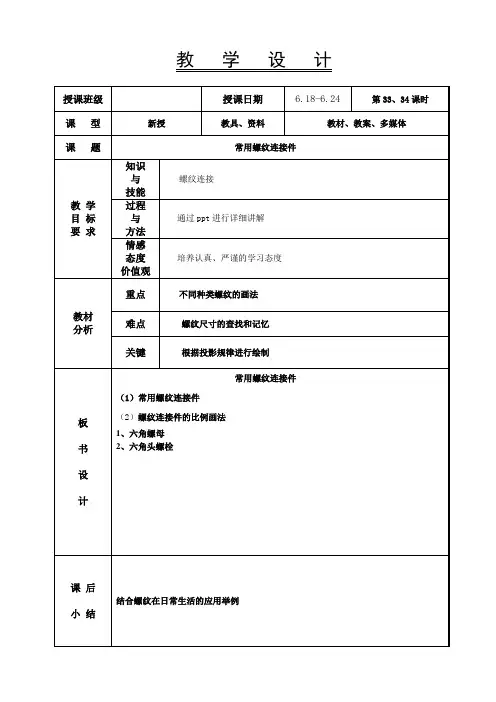

机械制图教案-常用螺纹连接件
教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一二三组织教学与引入前言
问候同学，自我介绍，强调课堂纪律，以及本学期的作
业和课堂笔记的要求。
复习、提问
1、螺纹的画法
2、内外螺纹连接
导入新课
一、常用螺纹连接件
螺纹连接:就是运用一对内、外螺纹的连接作用来连接紧
固一些零部件
常用螺纹连接件
螺纹连接件的比例画法：
绘制螺纹连接件的零件图和装配图时，可按零件的规定标记
（即标准件代号），从有关标准中查出绘图所需的尺寸，但
为了提高绘图速度，通常采用比例画法，即螺纹紧固件的各
有关尺寸都取成与螺纹大径d成一定比例。
1、六角螺母
师生问好，强调课堂
纪律。
提问学生回答问题
详细讲解常用螺纹
连接件
螺纹连接件的比例
画法
5分
10分
10分
15分
10分
教学过程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配四、
2、六角头螺栓
⒊垫圈
⒋螺钉
课堂小结
10分
10分
10分
10分。
机械制图-螺纹和螺纹紧固件详细课件讲解
螺纹分类——连接螺纹
螺纹分类
牙型及牙型角
普 通
粗牙
螺 纹
细牙
非螺纹
连
密封
接
圆
螺
锥
纹
管 螺 纹
用 螺 纹 密
封
的
外
圆 锥 内
管
螺圆 纹柱
内

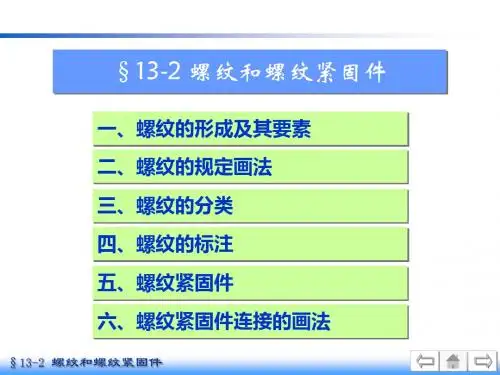

§13-2 螺纹和螺纹紧固件
牙型 符号
说明
用于一般零件的连接
M 用于精密零件，薄壁零件或负荷大
的零件
G 用于非螺纹密封的低压管路的连接
R
RC 用于螺纹密封的中高压管路的连接 RP
牙顶
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
3.线数
螺纹有单线和多线之分。 沿一条螺旋线所形成的 螺纹称为单线螺纹。
沿两条或两条以上且在 轴向等距分布的螺旋线所形 成的螺纹称为多线螺纹。
单线螺纹
双线螺纹
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
4.螺距和导程
相邻两牙对应点在中径上的轴向距离称为螺距，以P表示。
螺杆不剖 §13-2 螺纹和螺纹紧固件
A
大小径线分别对齐
剖面线方向 间隔一致
二、螺纹的规定画法
8. 螺纹尾部与螺纹长度
螺纹尾部一般不画，需要表示时，用与轴线成30°的细 实线绘制。
螺纹长度指不包括螺尾在内的有效螺纹长度。
螺纹有效长度
螺尾
螺纹有效长度 螺尾
外螺纹
§13-2 螺纹和螺纹紧固件
内螺纹
三、螺纹的分类
在圆柱、圆锥等内表面上所形 成的螺纹称内螺纹。
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
螺纹的要素：
机械制图《螺纹紧固件及其连接的画法》教案
机械制图《螺纹紧固件及其连接的画法》教案机械制图《螺纹紧固件及其连接的画法》教案
任务实施
（3）螺栓连接画法的注意点
五线口诀：一条线，两条线，相同线，相反线，外形线
二、双头螺柱连接
（1）双头螺柱连接的适用场合
当两个被连接件中有一个很厚，或者不适合用螺
栓连接时，常用双头螺柱连接。
（2）双头螺柱连接的画法
（3）双头螺柱连接画法的注意点
七线口诀：一条线，两条线，相同线，相反线，
外形线，平齐线，对齐线
课堂练习（见附纸）1、分析螺栓连接、双头螺柱连接画法的错误。
2、（09高考题）按简化画法，补全螺栓连接图中的缺线。
课堂小结一、螺栓连接的画法
二、螺柱连接的画法
三、两种连接画法的比较
布置作业一、复习本节课的内容
二、完成习题纸的作业
三、预习螺钉连接的画法。
机械绘图标准之螺纹紧固件
车床加工外螺纹 车床加工内螺纹
板牙加工外螺纹
丝锥加工内螺纹
（点击图形演示动画）
在以后的金工实训中同学们会亲手加工螺纹
2.螺纹的基本要素
螺纹的要素：有牙型、直径、螺距、线数和旋向 ⑴牙型 在通过螺纹轴线的剖面上螺纹的轮廓形状
螺纹的用途：螺纹主要用于连接和传动 三角形螺纹称为普通螺纹，用于连接 梯形螺纹一般用于承受双向载荷的传动 锯齿形螺纹用于承受单向载荷的传动 管螺纹用于管道连接
如： 螺栓 GB5782—86 M12×80 垫圈 GB97.1—85 12 螺母 GB6170—86 M12
（点击图形演示动画）
说明： M—普通螺纹代号 12—螺纹大径 80—螺栓杆长
螺栓、垫圈和螺母的画法： 通常采用比例画法绘制各螺纹紧固件，即各部分 尺寸均与螺纹大径成一定的比例关系而近似画出。
二、螺纹紧固件
螺纹紧固件：通过螺纹起连接作用的各种零件。 螺纹紧固件的种类很多，如螺栓、螺母、螺钉、螺 柱、垫圈等，大都为标准件。
这部分内容主要介绍螺纹紧固件的标注方法和规定画法。
1.螺栓连接
螺栓连接用于两被连接件允许钻成通孔情况。所用 的紧固件有：螺栓、垫圈和螺母。
绘图时，应按规定对螺纹紧固件作出标记。
⑶内、外螺纹旋合的规定画法
注意：
1.表示内、外螺 纹大、小径的细实 线和粗实线应分别 对齐。
2.不通螺孔中的 钻孔锥角应画成 120°。
3.剖面线应画到 粗实线上，且螺杆 按不剖绘制。
（点击钻头演示动画）
⑷牙型表示法
一般不在图中表示螺纹 牙型，当需要表示螺纹牙 型时可按图示方法绘出螺 纹的牙型。
人生就像骑单车，想保持平衡就得往前走
•
7、
。202 0年10 月下午1 时2分2 0.10.15 13:02October 15, 2020
机械制图与计算机绘图 第30讲 常用螺纹紧固件
机械制图与计算机绘图
—第30讲 常用螺纹紧固件
0目1 录
01 螺纹紧固件 02 思考题
01
01
螺纹紧固件
01
螺纹紧固件
1.螺纹紧固件的标记方法
生活中常见的螺纹部件
名称---标准编号---螺纹 规格或公称长度(必要时)
螺栓 GB/T5782 M6×30
螺柱 GB/T189 M8×30
01
螺纹紧固件
1.螺纹紧固件的标记方法
名称---标准编号---螺纹规格或公称长度(必要时) (GB/T 1237—2000《紧固件的标记方法》)
螺钉 GB/T65 M5×45
螺钉GB/T68 M5×45
螺钉GB/T67 M5×45
螺钉GB/T71 M5×20 螺母 GB/T6170 M8 垫圈 GB/T97.1 8
垫圈 GB/T93 8
01
螺纹紧固件
2.螺纹紧固件的画法
(1)按国家标准中 规定的数据画图 (2)采用比例画法
螺栓的画法
01
螺纹紧固件
2.螺纹紧固件的画法
螺的画法
螺钉的画法
01
螺纹紧固件
2.螺纹紧固件的画法
弹簧垫圈
双头螺柱
01
螺纹紧固件
2.螺纹紧固件的画法
螺
孔
钻
和
孔
光
孔
尺
寸
01
螺纹紧固件
3.螺纹紧固件的联接画法
剖切平面通过螺栓轴线时，螺栓螺母垫圈都不剖
注意：两金属零 件邻接时，剖面 线方向应相反。
不接触表面 画两条线
接触表面画一条线
这里有线
01
螺纹紧固件
3.螺纹紧固件的联接画法
—第30讲 常用螺纹紧固件
0目1 录
01 螺纹紧固件 02 思考题
01
01
螺纹紧固件
01
螺纹紧固件
1.螺纹紧固件的标记方法
生活中常见的螺纹部件
名称---标准编号---螺纹 规格或公称长度(必要时)
螺栓 GB/T5782 M6×30
螺柱 GB/T189 M8×30
01
螺纹紧固件
1.螺纹紧固件的标记方法
名称---标准编号---螺纹规格或公称长度(必要时) (GB/T 1237—2000《紧固件的标记方法》)
螺钉 GB/T65 M5×45
螺钉GB/T68 M5×45
螺钉GB/T67 M5×45
螺钉GB/T71 M5×20 螺母 GB/T6170 M8 垫圈 GB/T97.1 8
垫圈 GB/T93 8
01
螺纹紧固件
2.螺纹紧固件的画法
(1)按国家标准中 规定的数据画图 (2)采用比例画法
螺栓的画法
01
螺纹紧固件
2.螺纹紧固件的画法
螺的画法
螺钉的画法
01
螺纹紧固件
2.螺纹紧固件的画法
弹簧垫圈
双头螺柱
01
螺纹紧固件
2.螺纹紧固件的画法
螺
孔
钻
和
孔
光
孔
尺
寸
01
螺纹紧固件
3.螺纹紧固件的联接画法
剖切平面通过螺栓轴线时，螺栓螺母垫圈都不剖
注意：两金属零 件邻接时，剖面 线方向应相反。
不接触表面 画两条线
接触表面画一条线
这里有线
01
螺纹紧固件
3.螺纹紧固件的联接画法
机械制图教案-螺纹及螺纹紧固件
教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一二三组织教学与引入前言
问候同学，自我介绍，强调课堂纪律，以及本学期的作
业和课堂笔记的要求。
复习、提问
1、第三角画法
2、剖视图绘图注意事项
导入新课
一、螺纹及螺纹紧固件
1.螺纹的种类
•连接螺纹：三角形牙型的普通螺纹。
•传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。
2.螺纹的规定画法
•（1）外螺纹的画法：大径粗实线，小径细实线，在
投影为圆的视图中表示大径的圆用粗实线画，表示小
径的圆用细实线画3/4圈，倒角的圆可省略不画，如
下图。
•（2）内螺纹的画法：内螺纹一般才用剖视图，画法
如下图。
师生问好，强调课堂
纪律。
提问学生回答问题
详细讲解螺纹的种
类
螺纹的绘制方法
5分
10分
10分
20分
20分
教学过程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配四、
（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必
画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上
作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图
（4）内、外螺纹连接画法：如下图。
5）其它规定画法：对于不穿通的螺纹、钻孔深度与螺纹深度
分别画出，钻孔深度一般应比螺纹深度深0.5D（D为螺孔大
径）。
课堂小结
10分
5分
10分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学目的：介绍螺纹紧固件的规定标记，讲解螺纹紧固件的连接画法
教学重点：常用螺纹紧固件的连接画法。
教学难点：常用螺纹紧固件的连接画法
教学方法：讲授法
教学过程：
一、复习旧课
1、螺纹的五个要素是什么？螺纹的三个基本要素是什么？
2、什么是中径？螺距合导程的关系是什么？
3、在画单个螺纹时，大径和小径的近似关系时什么？
4、内、外螺纹的顶径和底径分别指什么？
二、引入新课题
用螺纹紧固件连接，是工程上应用最广泛的一种可拆连接方式。
螺纹紧固件一般属于标准件，它的结构形式很多，可根据需要在有关的标准中查出其尺寸，一般无需画出它们的零件图，只需按照规定进行标记。
（一）常用螺纹紧固件的种类和标记
常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。
它们的结构、尺寸都已分别标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。
表9－2中列出了常用螺纹紧固件的种类与标记。
对照表9－2讲解。
1、螺栓
螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。
决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。
例：螺栓GB/T5782－2000 M12×80，是指公称直径d =12，公称长度L = 80（不包括头部）的螺栓。
2、双头螺柱
双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。
双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。
例：螺柱GB/T898－1988 M10×50，是指公称直径d =10，公称长度L = 50（不包括旋入端）的双头螺柱。
3、螺母
螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。
螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。
螺母的标记形式：名称标准代号特征代号公称直径
例：螺母GB/T6170－2000 M12，指螺纹规格D=M12的螺母。
4、垫圈
垫圈通常垫在螺母和被连接件之间，目的是增加螺母与被连接零件之间的接触面，保护被连接件的表面不致因拧螺母而被刮伤。
垫圈分为平垫圈和弹簧垫圈，弹簧垫圈还可以防止因振动而引起的螺母松动。
选择垫圈的规格尺寸为螺栓直径d，垫圈选定后，其各部分尺寸可根据有关标准查得。
平垫圈的标记形式：名称标准代号规格尺寸－性能等级
弹簧垫圈的标记形式：名称标准代号规格尺寸
例：垫圈GB/T97.1－1985 16－140HV，指规格尺寸d=16，性能等级为140HV的平垫圈。
垫圈GB/T93－1987 20，指规格尺寸为d=20的弹簧垫圈。
5、螺钉
螺钉按使用性质可分为连接螺钉和紧定螺钉两种，连接螺钉的一端为螺纹，另一端为头部。
紧定螺钉主要用于防止两相配零件之间发生相对运动的场合。
螺钉规格尺寸为螺钉直径d及长度L，可根据需要从标准中选用。
螺钉的标记形式：名称标准代号特征代号公称直径×公称长度
例：螺钉GB/T65－2000 M10×40，是指公称直径d = 10，公称长度L = 40（不包括头部）的螺钉。
（二）常用螺纹紧固件及连接图画法
1、螺栓连接
螺栓用来连接两个不太厚并能钻成通孔的零件，并与垫圈、螺母配合进行连接。
如图9－15所示。
（1）螺栓连接中的紧固件画法
螺栓连接的紧固件有螺栓、螺母和垫圈。
紧固件一般用比例画法绘制。
所谓比例画法就是以螺栓上螺纹的公称直径为主要参数，其余各部分结构尺寸均按与公称直径成一定比例关系
绘制。
尺寸比例关系如下（图9－16）：
螺栓：d、L（根据要求确定）
d1≈0.85d b≈2d e =2d R1= d R =1.5d k = 0.7d c = 0.1d
螺母：D（根据要求确定）m = 0.8d 其他尺寸与螺栓头部相同。
图9－15螺栓连接
垫圈：d2 =2.2d d1 =1.1d d3 =1.5d h = 0.15d s = 0.2d n = 0.12d
（a）六角头螺栓的比例画法
（b）六角螺母的比例画法垫圈的比例画法
图9－16 螺栓、螺母、垫圈的比例画法
（2）螺栓连接的画法
用比例画法画螺栓连接的装配图时，应注意以下几点：
1）两零件的接触表面只画一条线，并不得加粗。
凡不接触的表面，不论间隙大小，都应画出间隙（如螺栓和孔之间应画出间隙）。
2）剖切平面通过螺栓轴线时，螺栓、螺母、垫圈可按不剖绘制，仍画外形。
必要时，可采用局部剖视。
3）两零件相邻接时，不同零件的剖面线方向应相反，或者方向一致而间隔不等。
4）螺栓长度L≥t1＋t2＋垫圈厚度＋螺母厚度＋（0 .2～0.3）d ，根据上式的估计值，然后选取与估算值相近的标准长度值作为L值。
5）被连接件上加工的螺栓孔直径稍大于螺栓直径，取1.1d。
螺栓连接的比例画法见图9－17所示。
图9－17螺栓连接图
2、螺柱连接
当两个被连接件中有一个很厚，或者不适合用螺栓连接时，常用双头螺柱连接。
双头螺柱两端均加工有螺纹，一端与被连接件旋合，另一端与螺母旋合，如图9－18（a）所示。
用比例画法绘制双头螺柱的装配图时应注意以下几点：
（1）旋入端的螺纹终止线应与结合面平齐，表示旋入端已经拧紧。
（2）旋入端的长度b m要根据被旋入件的材料而定，被旋入端的材料为钢时，b m = 1d ；被旋入端的材料为铸铁或铜时，b m = 1.25d～1.5d ；被连接件为铝合金等轻金属时，取b m = 2d。
（3）旋入端的螺孔深度取b m＋0.5d，钻孔深度取b m＋d，如图9－18所示。
（4）螺柱的公称长度L≥δ＋垫圈厚度＋螺母厚度＋（0.2～0.3）d，然后选取与估算值相近的标准长度值作为L值。
双头螺柱连接的比例画法见图9－18（b）所示。
（a）（b）
图9－18 双头螺柱连接图
3、螺钉连接
螺钉连接一般用于受力不大又不需要经常拆卸的场合，如图9－19示。
用比例画法绘制螺钉连接，其旋入端与螺柱相同，被连接板的孔部画法
与螺栓相同，被连接板的孔径取1.1d。
螺钉的有效长度L=δ＋b m，并根据标
准校正。
画图时注意以下两点：
（1）螺钉的螺纹终止线不能与结合面平齐，而应画在盖板的范围内。
（2）具有沟槽的螺钉头部，在主视图中应被放正，在俯视图中规定画成
45°倾斜。
图9－19螺钉接螺钉连接的比例画法见图7—20所示
图7—20 螺钉连接的比例画法
四、小结
1、各种螺纹的标注方法。
2、常用螺纹紧固件的规定标记。
3、三种常用螺纹紧固件的连接画法及其应用场合。
五、布置作业
习题集9－1（7）～（18）。
