人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。
下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。
闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。
电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。
人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样2．实验室常见的滑动变阻器如图所示，其结构中属于导体的是（）A．金属棒B．塑料旋钮C．陶瓷筒D．电阻丝上的树脂漆层3．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（）A．B．C．D．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。
现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。
则产生上述现象的原因可能是（）A．R0短路B．L断路C．R断路D．R0断路5．如图甲所示是常用的一种可调风速的小风扇，图乙为其用于调风速的机械电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。
下列有关说法正确的是（）A．机械电位器应该与电风扇中的电动机并联B．机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C．若将a、b接入电路中，逆时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，逆时针转动旋钮时，风扇风速加快6．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接FC．N接D，M接F D．N接E，M接D7．在“练习使用滑动变阻器”的实验中，小明同学连接的实验电路如图所示。
2020年人教版九年级物理全一册16.4变阻器1.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A. B.C. D.2.转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。
调变阻器是改变了（）A. 插头处的电源电压B. 灯泡灯丝的长度C. 流过灯泡的电流D. 灯泡两端的电压3.如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A. 电路处于断路状态B. 灯泡被短路C. 金属丝的阻值太小D. 灯泡灯丝的阻值太小4.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A. B.C. D.5.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D. 将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小6.图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。
a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。
下列分析正确的是( )A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡交暗7.一种变阻器结构如图所示，若顺时针旋转滑动片P（）A. 当电路连接A，C两接线端时，电阻值将变小B. 当电路连接A，B两接线端时，电阻值将变小C. 当电路连接A，C两接线端时，电阻值将变大D. 当电路连接B，C两接线端时，电阻值将变小8.如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A. b与dB. a与dC. a与bD. c与d9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是( )A. P1在最右端，P2在最左端B. P1在最左端，P2在最左端C. P1在最左端，P2在最右端D. P1 在最右端，P2在最右端10.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A. B. C. D.11.如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是________（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变________（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：________12.滑动变阻器铭牌上标有“100Ω2A”字样，其中“100Ω”表示的意思是________，“2A”表示的含义是________。

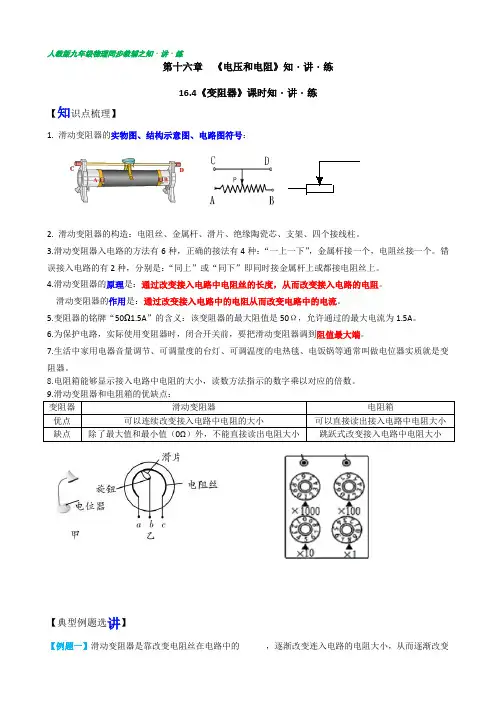

人教版九年级物理同步教辅之知・讲・练第十六章《电压和电阻》知・讲・练16.4《变阻器》课时知・讲・练【知识点梳理】1. 滑动变阻器的实物图、结构示意图、电路图符号：2. 滑动变阻器的构造：电阻丝、金属杆、滑片、绝缘陶瓷芯、支架、四个接线柱。
3.滑动变阻器入电路的方法有6种，正确的接法有4种：“一上一下”，金属杆接一个，电阻丝接一个。
错误接入电路的有2种，分别是：“同上”或“同下”即同时接金属杆上或都接电阻丝上。
4.滑动变阻器的原理是：通过改变接入电路中电阻丝的长度，从而改变接入电路的电阻。
滑动变阻器的作用是：通过改变接入电路中的电阻从而改变电路中的电流。
5.变阻器的铭牌“50Ω1.5A”的含义：该变阻器的最大阻值是50Ω，允许通过的最大电流为1.5A。
6.为保护电路，实际使用变阻器时，闭合开关前，要把滑动变阻器调到阻值最大端。
7.生活中家用电器音量调节、可调量度的台灯、可调温度的电热毯、电饭锅等通常叫做电位器实质就是变阻器。
8.电阻箱能够显示接入电路中电阻的大小，读数方法指示的数字乘以对应的倍数。
9.滑动变阻器和电阻箱的优缺点：变阻器滑动变阻器电阻箱优点可以连续改变接入电路中电阻的大小可以直接读出接入电路中电阻大小缺点除了最大值和最小值（0Ω）外，不能直接读出电阻大小跳跃式改变接入电路中电阻大小【典型例题选讲】【例题一】滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。
当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
【答案】长度电流小【详解】[1]在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。
滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。
[2]电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
16。
4变阻器一、选择题1.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列连接正确的是（)A.M接C，N接DB.M接A，N接BC.M接C,N接B D。
M接A，N接D【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路,滑片P向左滑动时CP段电阻丝的长度变小,电阻减小，电路中电流增大,灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.2.如图所示为滑动变阻器的四种接线方法。
当滑片P向左移动时，电路中的电阻变大的接法是（）A。
B。
C。
D.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长.A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零,移动滑片，不能改变滑动变阻器接入电路的阻值.故A不符合题意。
B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小.故B不符合题意.C、接线柱A、B接入电路,整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化.故C不符合题意。
D、接线柱B、D接入电路,当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大。
故D符合题意.3。
如图所示,是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A。
B。
C. D.【答案】A【解析】A、滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度。
符合题意.B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度。
不符合题意。
C、滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度。
