二次元培训PPT幻灯片

例3、求以下圆心相互之间的距离。
○ A
a
○ ○ b
c
B
C
○d
D
*具体操作如下图所示： 1 、选择项目测试按键“O",在圆A上取三点求出圆心a，此时会打 印出圆的直径D,半径R ，及X与Y的坐标。
14
2、选择保存按键STO,再按数字键”1“，按ENT确认键,此时圆A 被命名为“1”保存下来。
3、按照以上同样方法把圆B、圆C、圆D分别命名为“2”、“3”、 “4”保存下来。
选择测量键“I” 点
LOAD或采脚踏确定点 LOAD或采脚踏确定
8
*圆的半径及直径的测量过程：
○●
○●
○●
●
○●
●
●
选择测量键“O” 点 六、坐标系建立:
LOAD确定点
LOAD确定点 LOAD确定
定义：指的是为被测物体或标样而指定的新的参考坐标系的原
点或X轴的方向。
◆建立测量坐标系之前注意事项：
1、选用作为新坐标系的物体其表面要平滑且毛刺少，如主轴、 平行块等。
2、被测物体放到测量平台时一定要小心，以避免其表面玻璃划 伤或破裂
9
例1：主轴中心到物镜中心的距离的坐标建立及测量过程， 如下图所示；
物镜
主轴
L
★测量步骤： 1、转动旋转台，使主轴垂直方向与基准线垂直方向平行，以确 保测量数据准确。如下图所示：
10
基准线 主轴
2、建立新的坐标系，选择ENN：如下图所示；
4、求圆心a与圆心d之间的距离：①首先选择项目测试键”I"; ②选择按键RCL,再选择“1”，按ENT确认，再一次选择按键 RCL,按数字键“4”，按ENT确认，此时求出了圆心之间的距 离; ③用同样的方法可以求出圆心a到圆心b、c的距离。
九、电源关机顺序：
DIA外置电源 工业显微镜
数据处理器 稳压电源
E
12
（两条直线的交点为原点建立坐标） （以1为原点建立坐标）
C
1
2
（以1、2两点的中点为原点建立坐标）
5
★坐标变更健介绍：
F
F'
H
已建立好的坐标F，通过水平平移实现坐标F' H
H' 已建立好的坐标H，通过水平平移实现坐标H'
G' G
已建立好的坐标G，原点不变，通过旋转实现坐标G' 6
三、开机准备： 1、确认电源使用100V，各连接正确、接触良好。
数字显示器
十、保养与维护： 1、每次使用完毕，要及时关闭电源，做好5S清洁工作。
15
2、勿把带有尖角，毛边的被测物体，直接放到玻璃的测量上。 3、每月定期二次在X、Y轴移动旋处加润滑油。 4、不用时盖上防尘布。
16
结束
17

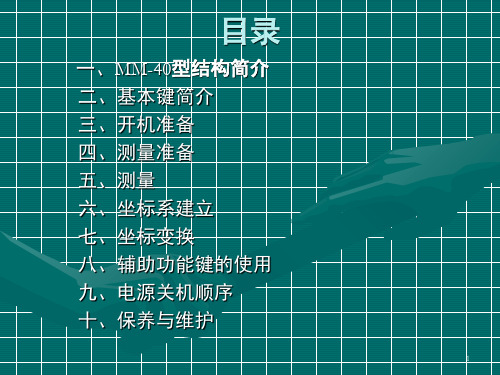

目录
一、MM-40型结构简介 二、基本键简介 三、开机准备 四、测量准备 五、测量 六、坐标系建立 七、坐标变换 八、辅助功能键的使用 九、电源关机顺序 十、保养与维护
1
二次元
一、MM-40型结构简介
聚焦粗调旋钮 聚焦微调旋钮
工业显微镜
数字显示器
测量平台
垂直旋钮
DP-202 数据处理器
水平方向移动旋钮 光亮调节旋钮 外置电源 2
正常开启。外置光源打开开关前亮度开关置于零位。
7
五、测量： 1、开始测量数字显示器处于下面的显示状态：一切操作都要从 此显示开始。
X: — 0.0000 Y: — 0.0000
RESET RESET
置零按钮 置零按钮
2、简单的一般测量，以下测量可以直接进行测量，不必建立新 的测量坐标系。 *点到点的距离测量过程：
二、基本键简介
坐标变更键
坐标建立 键
数值键
项目测定键 辅助功能键 条件设定键 数字输入键
3
★测试项目按键介绍：
I
J●
K
L
M
N
O
P
1 、“I”按键测量点与点之间的距离及线与X轴的倾斜角度和直角坐 标差；
2、“J"按键测量点与直线的中垂线距离及中垂线与X轴之间的角度； 3、“K"按键测量直线交点的直角坐标及交角；
4、“L”按键测量圆和直线交点的直角坐标和圆的直径与半径； 5、“M”按键测量直角坐标； 6、“N"按键测量中点的直角坐标； 7、“O”按键测量圆的直径、半径、中心直角坐标；
8、“P”按键测量极坐标；
4
★坐标建立健介绍：
A
12 3
（以3为原点建立坐标）
4
D3
12
B3 1 2 （两条直线的交点为原点建立坐标）
E
N
a
b
选择坐标E,以a为原点建立坐标
b a
选择坐标N,取a、b的中点
3、在主轴上取四个点，建立新坐标：
A
B
●
●
●
●
C
D
取AC两点的中点为E,BD两点的中点为F
Y
E
F X
●
以EF为X轴，E为原点的新坐标
11
4、建立坐标后，按测量键“O”，在物镜上取圆三个点，从而
测出了物镜中心到主轴中心的距离。
七、坐标变换： 1、作用：通过坐标变更，能让我们很快的实现从已建立好的坐变 更到另பைடு நூலகம்所需的新坐标，以实现坐标变更，给测量带来方便。 例2：以主轴建立坐标，通过坐标平移，以实现物镜中心为原点的 新坐标。如下图示：
E' E
原坐标E
平移后的坐标E'
12
*具体操作如下图所示：
E
物镜
○ O ●●
E'
●
原坐标E
F
选择测量键“O”，在物镜上取圆三点得圆心E'
E'
选择坐标变更键“F”
实现了以物镜为中心的新坐标
13
八、辅助功能键的使用： ★、 STO:保存功能键; ★、 RST:撤消功能键; ★ 、RCL:调入功能键; ★、 ENT:确认功能键。 以下对这几个功能键的使用进举例说明：
2、根据实际测量实物的需要确认放大倍数（常使用的有30倍、50倍、 100倍）。
四、测量准备：
1、打开稳压器电源。 2、打开数字显示器。 3、打开DP-202数据处理器。
4、打开底部灯DIA处置电源，调节到适当亮度。
5、将测量工件置测量载物或测量平台上，并调节好焦距至视野里 看到最清晰的影象。
6、转动旋转台，使工件水平方向与基准线平行。 7、调节EYEPIECE屈光度，使目镜内十字线最清晰。 备注：数据处理器开启电源，等待10s后，连续发出两声尖叫表示已
