道路横断面组成及其设计

第四章横断面设计主要内容：横断面的组成及类型；行车道、路肩、人行道的宽度和横坡度；中间带与路侧带的设置；平曲线的加宽、超高的原因和计算方法；爬坡车道与避险车道的设置；行车视距的保证；横断面的设计方法、土石方数量计算及调配。

定义：横断面：指道路中线上各点的法向切面；包括地面线和设计线。

横断面设计：确定横断面结构组成及尺寸。

第一节道路横断面组成一、公路横断面组成组成和尺寸确定原则：满足交通需求减少用地和投资高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分（一）路幅的构成二、三、四级公路横断面组成：行车道、路肩错车道（一）路幅的构成高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分路基宽度：指路基顶面的总宽度；即行车道＋路肩的宽度。

路面宽度：包括行车道、路缘带、变速车道、爬坡车道、紧急停车带、硬路肩等的宽度。

（有路面铺装的宽度）路基的其它组成部分：（路基顶面以外）边坡、边沟及排水沟、护坡道、截水沟、碎落台、取土坑、弃土堆等路基、路面宽度定义：（二）路幅布置类型1．单幅双车道指的是整体式的供双向行车的双车道公路。

适用：二、三级公路和一部分四级公路2．双幅多车道四车道、六车道和更多车道的公路，中间一般都设分隔带或作成分离式路基而构成“双幅”公路。

适用：高速公路、一级公路3．单车道适用：交通量小、地形复杂、工程艰巨的山区公路或地方性道路，山区四级公路。

－－－需设错车道：d＝300m，l＝20m二、城市道路横断面组成1．单幅路－一块板（1）划出快、慢车行驶分车线，快车和机动车辆在中间行驶，慢车和非机动车靠两侧行驶。

（2）不划分车线－车辆自由调节。

2．双幅路－两块板用分隔带或分隔墩将车行道分为上、下行车道。

各自再根据需要决定是否划分快、慢车道。

二、城市道路横断面组成3．三幅路－三块板中间为双向行驶的机动车车道，两侧为靠右侧行驶的非机动车车道。

《道路勘测设计》道路的横断面设计各项参数含义如下:(1)桩号列表。

列出要提取标高的桩号，其间隔与桩号自动标注时的间隔相同。

(2)横向采样间距。

指垂直于道路中心线方向每隔几米提一个点的数据。

(3) 路外外推距离。

指上面采点边界一直到距离道路横向外边界多远处。

(4)新增加桩号。

直接输入桩号值，点下面的“增加号”按钮可加入到“桩号列表”中;同样，“删除桩号”是指从“桩号列表”中删除不需要的桩号。

(5)路宽取值。

路宽取值有三种方式:横断面文件/标准路宽/平面图搜索。

横断面文件：可以非常准确的通过横断文件(*.hdm)计算出来。

要求必须已经定义好正确的*.hdm 文件，并且文件名一定要与道路的桩号代号相同。

标准路宽：值解输入道路宽度，但不能满足不等宽道路。

平面图搜索：此方法不需要进行任何定义即可由图面自动提取道路宽度，但在少数情况下会出现宽度提取不准确的情况。

3-1提取完成后点击“保存”按钮，保存提取结果文件(*.gbhn)，系统提示“文件有修改，是否进行关联更新？”，点击“确定”。

2、横断面形式设置点击【横断|标准土方断面定义】，选取道路中心线后，系统弹出“横断面形式”对话框，可进行板块参数、加宽设置等。

3、边坡参数定义单击【横断|边坡参数定义】，选取道路中心线，弹出“边坡参数定义对话框”，对“放坡形式”，“路肩”、“填挖方坡”、“边沟”进行定义。

4、横断面计算绘图单击【横断|横断面计算绘图】，弹出“横断面计算绘图”对话框，在该对话中设置“标准图幅”大小，相关数据文件已在前面平面设计和纵面设计中完成，点击“计算”，1、路基土方石数量表2、清表土方计算表3、标准横断面图。

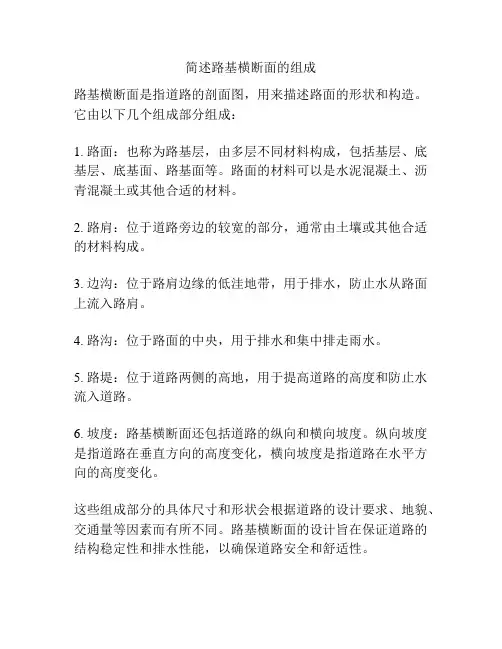

简述路基横断面的组成
路基横断面是指道路的剖面图，用来描述路面的形状和构造。

它由以下几个组成部分组成：
1. 路面：也称为路基层，由多层不同材料构成，包括基层、底基层、底基面、路基面等。

路面的材料可以是水泥混凝土、沥青混凝土或其他合适的材料。

2. 路肩：位于道路旁边的较宽的部分，通常由土壤或其他合适的材料构成。

3. 边沟：位于路肩边缘的低洼地带，用于排水，防止水从路面上流入路肩。

4. 路沟：位于路面的中央，用于排水和集中排走雨水。

5. 路堤：位于道路两侧的高地，用于提高道路的高度和防止水流入道路。

6. 坡度：路基横断面还包括道路的纵向和横向坡度。

纵向坡度是指道路在垂直方向的高度变化，横向坡度是指道路在水平方向的高度变化。

这些组成部分的具体尺寸和形状会根据道路的设计要求、地貌、交通量等因素而有所不同。

路基横断面的设计旨在保证道路的结构稳定性和排水性能，以确保道路安全和舒适性。

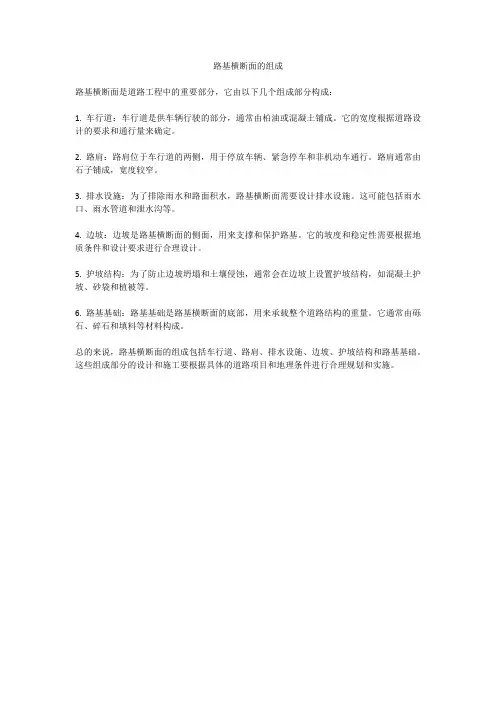

路基横断面的组成
路基横断面是道路工程中的重要部分，它由以下几个组成部分构成：
1. 车行道：车行道是供车辆行驶的部分，通常由柏油或混凝土铺成。

它的宽度根据道路设计的要求和通行量来确定。

2. 路肩：路肩位于车行道的两侧，用于停放车辆、紧急停车和非机动车通行。

路肩通常由石子铺成，宽度较窄。

3. 排水设施：为了排除雨水和路面积水，路基横断面需要设计排水设施。

这可能包括雨水口、雨水管道和泄水沟等。

4. 边坡：边坡是路基横断面的侧面，用来支撑和保护路基。

它的坡度和稳定性需要根据地质条件和设计要求进行合理设计。

5. 护坡结构：为了防止边坡坍塌和土壤侵蚀，通常会在边坡上设置护坡结构，如混凝土护坡、砂袋和植被等。

6. 路基基础：路基基础是路基横断面的底部，用来承载整个道路结构的重量。

它通常由砾石、碎石和填料等材料构成。

总的来说，路基横断面的组成包括车行道、路肩、排水设施、边坡、护坡结构和路基基础。

这些组成部分的设计和施工要根据具体的道路项目和地理条件进行合理规划和实施。
