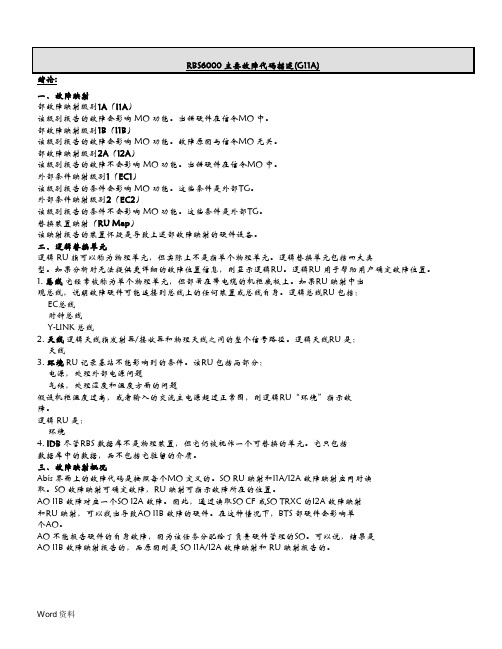

绪论:一、故障映射内部故障映射级别1A（I1A）该级别报告的故障会影响MO 功能。
出错硬件在信令MO 中。
内部故障映射级别1B（I1B）该级别报告的故障会影响MO 功能。
故障原因与信令MO 无关。
内部故障映射级别2A（I2A）该级别报告的故障不会影响MO 功能。
出错硬件在信令MO 中。
外部条件映射级别1（EC1）该级别报告的条件会影响MO 功能。
这些条件是外部TG。
外部条件映射级别2（EC2）该级别报告的条件不会影响MO 功能。
这些条件是外部TG。
替换装置映射（RU Map）该映射报告的装置怀疑是导致上述内部故障映射的硬件设备。
二、逻辑替换单元逻辑RU 指可以称为物理单元，但实际上不是指单个物理单元。
逻辑替换单元包括四大类型。
如果分析时无法提供更详细的故障位置信息，则显示逻辑RU。
逻辑RU 用于帮助用户确定故障位置。
1.总线它经常被称为单个物理单元，但部署在带电缆的机柜底板上。
如果RU 映射中出现总线，说明故障硬件可能连接到总线上的任何装置或总线自身。
逻辑总线RU 包括：EC总线时钟总线Y-LINK 总线2. 天线逻辑天线指发射器/接收器和物理天线之间的整个信号路径。
逻辑天线RU 是：天线3. 环境RU 记录基站不能影响到的条件。
该RU 包括两部分：电源，处理外部电源问题气候，处理湿度和温度方面的问题假设机柜温度过高，或者输入的交流主电源超过正常范围，则逻辑RU“环境”指示故障。
逻辑RU 是：环境4. IDB 尽管RBS 数据库不是物理装置，但它仍被视作一个可替换的单元。
它只包括数据库中的数据，而不包括它驻留的介质。
三、故障映射概况Abis 界面上的故障代码是按照每个MO 定义的。
SO RU 映射和I1A/I2A 故障映射应同时读取。
SO 故障映射可确定故障，RU 映射可指示故障所在的位置。
AO I1B 故障对应一个SO I2A 故障。
因此，通过读取SO CF 或SO TRXC 的I2A 故障映射和RU 映射，可以找出导致AO I1B 故障的硬件。

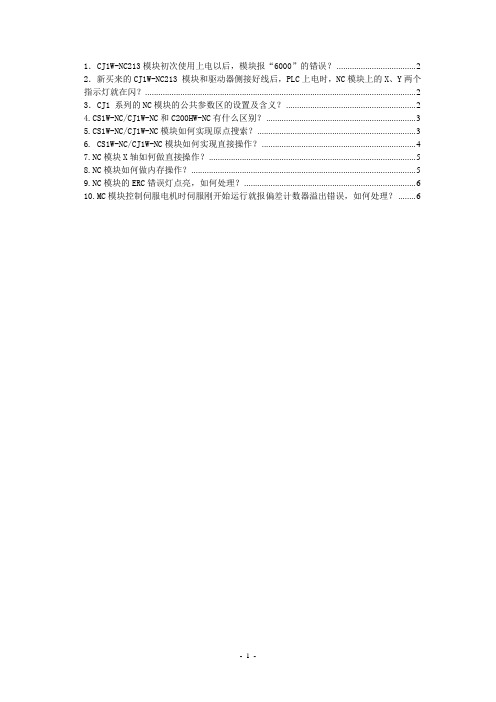

1．CJ1W-NC213模块初次使用上电以后，模块报“6000”的错误？ (2)2．新买来的CJ1W-NC213 模块和驱动器侧接好线后，PLC上电时，NC模块上的X、Y两个指示灯就在闪？ (2)3．CJ1 系列的NC模块的公共参数区的设置及含义？ (2)4.CS1W-NC/CJ1W-NC和C200HW-NC有什么区别？ (3)5.CS1W-NC/CJ1W-NC模块如何实现原点搜索？ (3)6. CS1W-NC/CJ1W-NC模块如何实现直接操作？ (4)7.NC模块X轴如何做直接操作？ (5)8.NC模块如何做内存操作？ (5)9.NC模块的ERC错误灯点亮，如何处理？ (6)10.MC模块控制伺服电机时伺服刚开始运行就报偏差计数器溢出错误，如何处理？ (6)1．CJ1W-NC213模块初次使用上电以后，模块报“6000”的错误？“6000”错误是指紧急停止信号输入导致轴被停止。
因为外部急停信号是NC（常闭触点），由于客户初次使用并没有接外部急停信号，所以导致模块报“6000”错误，只要把急停信号接到A16和A20端子即可。
2．新买来的CJ1W-NC213 模块和驱动器侧接好线后，PLC上电时，NC模块上的X、Y两个指示灯就在闪？这是正常现象，因为还未设置公共参数。
只有设置公共参数后，这时就决定了轴参数，再断电上电，该指示灯就不会再闪烁。
调试NC模块时，如果模块出错，可以先查出错误代码，然后根据代码内容，确定出错的原因。
3．CJ1 系列的NC模块的公共参数区的设置及含义？公共参数区域的开始字：m=D20000+100*单元号，（单元号由NC模块前面板设置）。
在CPU单元的数据存储区域中分配给特殊IO单元的存储区被分配给公共参数，公共参数的解释及设置如下表：注意：在设置好公共参数后，这些参数将会在下一次NC模块上电或者重新启动时生效。
4.CS1W-NC/CJ1W-NC和C200HW-NC有什么区别？5.CS1W-NC/CJ1W-NC模块如何实现原点搜索？以CJ1W-NC113为例，单元号为0,伺服驱动器的脉冲输入方式为CW/CCW,外部使用原点接近信号（常开）和原点输入信号（常开）确立原点，要求原点搜索接近速度为5000pps,原点搜索高速度为10000pps，加减速时间为50。

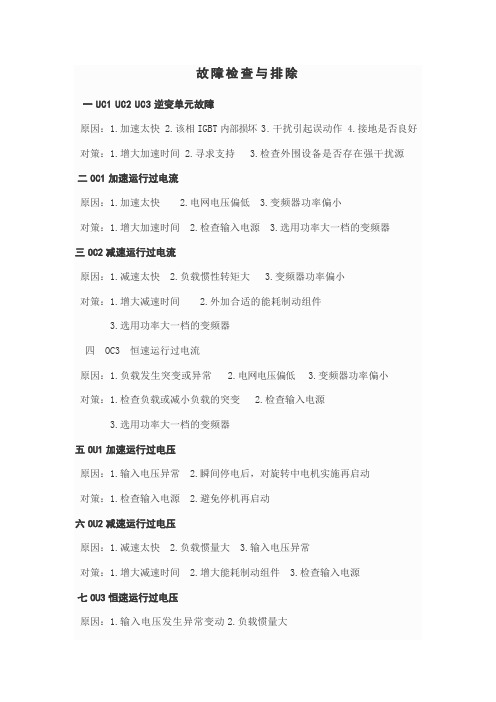

故障检查与排除一UC1UC2UC3逆变单元故障原因：1.加速太快 2.该相IGBT内部损坏 3.干扰引起误动作 4.接地是否良好对策：1.增大加速时间 2.寻求支持 3.检查外围设备是否存在强干扰源二OC1加速运行过电流原因：1.加速太快 2.电网电压偏低 3.变频器功率偏小对策：1.增大加速时间 2.检查输入电源 3.选用功率大一档的变频器三OC2减速运行过电流原因：1.减速太快 2.负载惯性转矩大 3.变频器功率偏小对策：1.增大减速时间 2.外加合适的能耗制动组件3.选用功率大一档的变频器四 OC3 恒速运行过电流原因：1.负载发生突变或异常 2.电网电压偏低 3.变频器功率偏小对策：1.检查负载或减小负载的突变 2.检查输入电源3.选用功率大一档的变频器五OU1加速运行过电压原因：1.输入电压异常 2.瞬间停电后，对旋转中电机实施再启动对策：1.检查输入电源 2.避免停机再启动六OU2减速运行过电压原因：1.减速太快 2.负载惯量大 3.输入电压异常对策：1.增大减速时间 2.增大能耗制动组件 3.检查输入电源七OU3恒速运行过电压原因：1.输入电压发生异常变动2.负载惯量大对策：1.安装输入电抗器2.外加合适的能耗制动组件八LU母线欠压原因：1.电网电压偏低对策：1.检查电网输入电源九OL1电机过载原因：1.电网电压过低 2.电机额定电流设置不正确3.电机堵转或负载突变过4.大马拉小车对策：1.检查电网电压 2.重新设置电机额定电流3.检查负载，调节转矩提升量4.选择合适的电机十OL2变频器过载原因：1.加速太快2.对旋转中的电机实施再启动3.电网电压过低 4.负载过大对策：1.增大加速时间 2.避免停机再启动 3.检查电网电压4.选择功率更大的变频器十一LI输入侧缺相原因：输入R,S,T有缺相对策：1.检查输入电源2.检查安装配线十二LO输出侧缺相原因：U，V，W缺相输出(或负载三相严重不对称)对策：1.检查输出配线2.检查电机及电缆十三OH1整流模块过热原因：1.变频器瞬间过流 2.输出三相有相间或接地短路3.风道堵塞或风扇损4.环境温度过高5.控制板连线或插件松动6.辅助电源损坏，驱动电压欠压7.功率模块桥臂直通8.控制板异常对策：1.参见过流对策 2.重新配线 3.疏通风道或更换风扇4.降低环境温度5.检查并重新连接6.寻求服务7.寻求服务 8.寻求服务十四OH2逆变模块过热EF外部故障1.SI外部故障输入端子动作1.检查外部设备输入CE通讯故障原因：1.波特率设置不当 2.采用串行通信的通信错误 3.通讯长时间中断对策：1.设置合适的波特率 2.按STOP键复位，寻求服务 3.检查通讯接口配十五IE电流检测电路故障原因：1.控制板连接器接触不良 2.辅助电源损坏 3.霍尔器件损坏4.放大电路异常对策：1.检查连接器，重新插线 2.寻求服务 3.寻求服务 4.寻求服务十六TE电机自学习故障原因：1.电机容量与变频器容量不匹配 2.电机额定参数设置不当3.自学习出的参数与标准参数偏差过大4.自学习超时对策：1.更换变频器型号 2.按电机铭牌设置额定参数3.使电机空载，重新辩4.检查电机接线，参数设置十七EEP EEPROM读写故障原因：1.控制参数的读写发生错误 2.EEPROM损坏对策：1.按STOP键复位，寻求服务2.寻求服务十八PIDE PID反馈断线故障原因：1.PID反馈断线2.PID反馈源消失对策：1.检查PID反馈信号线2.检查PID反馈源十九bCE制动单元故障原因：1.制动线路故障或制动管损坏2.外接制动电阻阻值偏小对策：1.检查制动单元，更换新制动管2.增大制动电阻二十END厂家设定时间到达原因：1.用户试用时间到对策：1.寻求服务二十一OL3过转矩原因：1.加速太快 2.对旋转中的电机再启动 3.电网电压过低 4.负载过大对策：1.增大加速时间 2.避免停机再启动 3.检查电网电压4.选择功率更大的变频器5.将 Fb.11 调整为合适的值常见故障及其处理方法变频器使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析：一上电无显示：用万用表检查变频器输入电源是否和变频器额定电压相一致。
IR6000故障代码使用IR6000一段时间了，为了方便维护，整理了它的故障代码：进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值: 进入维修程序模式,选择COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],P-PRINT显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码：（Bamboo compiling for daily maintenance)定影部分故障E00XE000 定影升温故障电源开关ON后3分30秒,主热敏电阻TH1检测到定影温度低于70度, J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC控制板故障E001 0001 定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻TH1/TH2开路;进入维修程序模式,选择COPIER＞DISPLAY＞ANALOG＞FIX-U 选择FIX-U,当显示反转后按OK键盘,显示定影上热辊TH1热敏电阻检测到的温度,单位℃正常195℃E001 0002 定影超温主热敏电阻TH2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻TH1短路J426(黑线,大约40～50K欧母)E001 0003 定影超温副热敏电阻TH2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻TH2短路E002 予热异常定影温度从达到70度后2分钟内未达到100度E003 予热异常定影预热完成后,主热敏电阻TH1检测到100度后,又检测到定影温度低于70度达2秒E004 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒,(硬电路检测)E005 定影清洁卷筒纸故障1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP 设定:0:OFF;1:ON,出现警告提示电机故障E010 主电机M2故障电机启动信号MMFG输出后2秒未接收到同步脉冲E012 非晶硅鼓驱动电机M1故障电机启动信DMFG输出后2秒未接收到同步脉冲E013 废粉螺杆废粉螺杆异常,J107A-17废粉锁定传感器开关MSW1为"0"达4秒以上显示"E013"E014 定影电机M19故障电机启动信号M19ON输出后2秒未接收到M19LD(电机达到规定转速时M19LD=0)E020 墨粉电机故障墨粉搅拌电机M9,加粉电机M10;复印时加粉信号(J103-A8的DTEP)保持"0"(缺粉)达2分钟以上或新机安装时加粉信号保持"0"达10分钟以上;显影仓内TS1检测到无粉达120秒选购件计数器故障E032 0001 选购件复印控制计数器复印数据控制板或NE控制板未连接或出故障激光故障;激光驱动电路故障;电位检测电路故障E061 0001 激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明部电位VL2大约为200V(显影为全黑图象的电位)时E061 0002 激光故障;电位检测电路故障打印输出时检测到使用的一次充电输出和激光输出后的鼓表面电位大约为200V(显影为全黑图象的电位)时E065 一次高压漏电或电流过小DC控制板J102A-4=“0”,一次高压漏电或电流过小,PR-LEAK-DETECT: *:维修模式中无该故障码E069 转印高压漏电或电流过小DC控制板J102A-5=“0”,转印高压漏电或电流过小,TR-LEAK-DETECT: *:维修模式中无该故障码E100 0001 激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上E100 0002 激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNCE110 激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;全速旋转时每100毫秒未检测到50次以上的LMRDY/信号E121 0001 控制电路板冷却风扇(FM4)故障控制电路板冷却风扇(FM4)在运转但5秒以上未收到FM4CLK同步信号E196 DC控制板EEPROM故障检查DC控制板上的6个EEPROM:IC104棕色,IC105红色,IC109黄色,IC110绿色,IC127蓝色,IC130白色安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞DC-CON 选择DC-CON,当显示反转后按OK键;OFF/ON主电源开关,清除DC控制板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM 或DC控制板光学扫描,读取电路E202 0001 扫描电机,扫描原位传感器电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障0002 扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E204 0001 图象前沿检测信号故障(ADF) ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E220 0001 原稿扫描曝光(氙)灯异常曝光(氙)灯+24V变换到高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,或复印读取时检测到灯OFF;读取电路板故障E225 0000 曝光(氙)灯电路,CCD/AP电路电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号E225 0002 曝光(氙)灯电路,CCD/AP电路顶端放大补正值与前一张的补正值相比超过规定的电平信号通信不良E240 DC控制板与主控制板通信不良DC控制板CPU与主控制板CPU通信不良E243 主控制板与操作面板通信不良主控制板CPU与操作面板CPU通信不良EEPROM故障E248 0001 读取电路板或EEPROM故障电源开关ON后读出的EEPROM内的ID码与ROM 中的ID码不同E248 0002 读取电路板或EEPROM故障向EEPROM写入数据时,写入的数据与读出的数据不同E248 0003 读取电路板或EEPROM故障向EEPROM写入数据时,EEPROM内的ID码与ROM中的ID码不同检查读取电路板上的EEPROM安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞R-CON 选择R-CON,当显示反转后按OK键;OFF/ON主电源开关清除读取电路板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM 或DC控制板CCD/AP电路;读取电路板E302 0001 CCD/AP电路;读取电路板进行电信号补偿时,经过1秒读取电路板的电信号补偿处理未能结束E302 0002 CCD/AP电路;读取电路板进行移动扫描时,经过10秒读取电路板的顶端白色加算处理未能结束硬盘;主控制板E601 0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601 0001 硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602 0001 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602 0002 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常E607 硬盘冷却风扇(FM7)故障硬盘冷却风扇(FM7)在运转但5秒以上未收到FM7LCK同步信号打印板通信不良E677 0001 各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E710 0001 DC控制板,读取控制板,主控制板电源ON时,读取控制板内的IPC(IC5021)不能进行初始化E710 0002 DC控制板,读取控制板,主控制板电源ON时,DC控制板内的IPC(IC120)不能进行初始化E710 0003 DC控制板,读取控制板,主控制板电源ON时,主控制板内的IPC(IC1003)不能进行初始化通信不良E711 0001 IPC通信不良 1.5秒以内向读取控制电路板的IPC(IC5021)的出错记录的数据写入达4次以上0002 IPC通信不良2秒以内向DC控制电路板的IPC(IC120)的出错记录的数据写入达4次以上0003 IPC通信不良2秒以内向主控制电路板的IPC(IC1003)的出错记录的数据写入达4次以上E712 0001 IPC通信不良向ADF控制板上的IPC的出错记录写入数据后经过3秒通信不能恢复0002 IPC通信不良在读取控制电路板的IPC(IC5021)的同步记录中，经过10秒信息发送位仍未起动E713 IPC通信不良分页器控制板的IPC不良选购件E717 复印数据或NE控制器通信不良复印数据或NE控制器通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E719 0001 投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E732 0001 读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E733 0001 DC控制板与主控制板通信不良DC控制板与主控制板通信不良E740 0001 LAN卡，主控制板出错电源ON时,在复印机插有LAN卡时检测到LAN卡出错E740 0002 LAN卡，主控制板出错检测到MAC地址出错E740 0003 LAN卡，主控制板出错不能读出LAN地址E741 PCI总线异常PCI总线异常E742 RIPI卡自检时检测到异常RIPI卡自检时检测到异常E743 读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良风扇锁住故障E804 低压电源冷却风扇(FM6)故障低压电源冷却风扇(FM6)在运转但5秒以上未收到FM6LCK同步信号E805 0001 排风扇(FM3)故障排风扇(FM3)在运转但5秒以上未收到FM3LCK同步信号E805 0002 纸输送风扇(FM1)故障纸输送风扇(FM1)在运转但5秒以上未收到FM1LCK同步信号E824 0001 一次充电冷却风扇(FM2)故障纸输送风扇(FM2)在运转但5秒以上未收到FM2LCK同步信号输稿器(DADF-D1)部分的故障码6-14TE412 0001 ADF冷却风扇(FM1)故障板冷却风扇(FM1)在运转但100毫秒以上未收到FM1LCK同步信号E420 0001 EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数据时,或读取的数据异常E421 0001 EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备数据时,或写入的数据异常E422 0001 与复印机通信不良待机时输稿器(DADF-D1)和复印机通信中断达5秒;或ADF 动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器F1/鞍式折纸器F2;打孔单元A1) 6-15TE500 0001 数据通信不良复印机检测到和分页器通信不良E503 0002 鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E504 0001 高度传感器PS1 高度传感器PS1和分页器控制板通信不良或通信中断E504 0002 高度传感器PS1 在规定时间内高度传感器PS1和分页器控制板不能通信E504 0003 高度传感器PSI 电源ON时检测到高度传感器PS1接插件未插E504 0004 高度传感器PSI 用拨动（DIP）开关进行高度传感器PS1调整时异常E505 0001 EEPROM出错电源ON时分页器控制板EEPROM检查总和出错E505 0002 EEPROM出错电源ON时打孔器控制板EEPROM检查总和出错E512 0001 排纸电机M2,排纸电机同步传感器PI10 电机ON后,排纸同步传感器PI10未达到规定的同步值E512 0002 排纸电机M2,排纸电机同步传感器PI10 排纸时,排纸同步传感器PI10同步脉冲中断相当于200毫米E530 0001 整理电机M3,整理板原位传感器PI16 电机ON后2秒,整理板未离开整理板原位传感器PI16E530 0002 整理电机M3,整理板原位传感器PI16 电机ON后2秒,整理板未返回到整理板原位,E531 0001 装订电机M6,装订器原位传感器MS7 电机ON后0.5秒,装订针未离开装订器原位传感器E531 0002 装订电机M6,装订器原位传感器MS7 电机ON后0.5秒,装订针未返回到装订器原位传感器E532 0001 装订针移动电机M4,移动原位传感器PI7 电机ON后秒,未离开装订针移动原位传感器E532 0002 装订针移动电机M4,移动原位传感器PI7 电机ON后秒,未离返回到订针移动原位传感器E535 0001 摆动导板打开传感器PI18;导板关闭开关2(MS6) 摆动电机M7反转1秒，导板关闭开关2(MS6)未ONE535 0002 摆动电机M7; 摆动电机同步传感器PI20 摆动电机M7正转1秒，导板打开传感器PI18未ONE535 0003 安全区域开关MS3 托盘升/降电机动作中,托盘1/2在安全区域开关OFF位置时,检测到摆动导板闭合检测开关2(MS6)OFF时E535 0004 摆动动作中200毫秒,搬送过程中同步信号中断E540 0001 托盘升降电机M5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E540 0002 传感器1/2(PI19/PI20)托盘原位传感器PI8 托盘升降电机驱动上升时检测到托盘上限检测开关MS5 ONE540 0003 托盘上限检测开关MS5 托盘升降电机驱动中,托盘升降电机时钟传感器1/2(PI19/PI20)200毫秒未检测脉冲E584 0001 挡板打开传感器PI5;安全区域开关MS3 第2搬送电机M8反转1秒,挡板关闭开关(MS4)未ONE584 0002 挡板关闭开关(MS4) ;第2搬送电机M8 第2搬送电机M8正转1秒,挡板打开传感器PI5 未ONE584 0003 托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关MS3 OFF位置时,检测到挡板关闭开关(MS4)为OFFE590 0001 打孔原位传感器PI3P;打孔电机M1P 打孔电机M1P转动200毫秒,打孔器未离开原位E590 0002 打孔原位传感器PI3P;打孔电机M1P 打孔电机M1P转动200毫秒,打孔器未返回到原位E593 0001 横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未离开原位E593 0002 横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器6-20TE5F0 0001 纸定位板电机MS4;纸定位板原位传感器PI7S 纸定位板电机MS4 转动1.3秒纸定位板原位传感器PI7S未ONE5F0 0002 纸定位板电机MS4;纸定位板原位传感器PI7S 纸定位板电机MS4 转动1秒纸定位板原位传感器PI7S未OFFE5F1 0001 折纸电机M2S;电机时钟传感器PI4S 折纸电机时钟传感器PI4S检测到脉冲数低于规定数E5F1 0002 折纸原位传感器PI21S 折纸电机M2S 转动3秒纸定位板原位传感器PI7S未变化成E5F2 0001 导板电机M3S;原位传感器PI13S 导板电机M3S驱动0.5秒后原位传感器PI13S 未ONE5F2 0002 导板电机M3S;原位传感器PI13S 导板电机M3S驱动1秒后原位传感器PI13S 未OFFE5F3 0001 整理电机M5S,整理板原位传感器PI5S 电机ON后0.5秒,整理板原位传感器未ONE5F3 0002 整理电机M5S,整理板原位传感器PI5S 电机ON后1秒,整理板原位传感器未OFF E5F4 0001 里侧装订电机M6S,装订动作原位开关MS5S 电机正转ON后0.5秒,装订动作原位开关MS5S未OFFE5F4 0002 里侧装订电机M6S,装订动作原位开关MS5S 卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS5S未ONE5F5 0001 外侧装订电机M7S,装订动作原位开关MS7S 电机正转ON后0.5秒,装订动作原位开关MS7S未OFFE5F5 0002 外侧装订电机M7S,装订动作原位开关MS7S 卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS7S未ONE5F6 0001 压纸板电机M8S,压纸板原位传感器(PI14S) 电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未ONE5F6 0002 压纸板电机M8S,压纸板前端位置传感器(PI15S) 电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未OFFE5F6 0003 压纸板电机M8S,压纸板电机时钟传感器(PI1S) 电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未OFFE5F6 0004 压纸板电机M8S,压纸板电机时钟传感器(PI1S) 压纸板电机时钟传感器(PI1S)检测到脉冲数超过规定范围E5F6 0005 压纸板电机M8S,压纸板前端位置传感器(PI15S) 电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未ONE5F8 0001 导板原位传感器(PI13S)的插件检测到导板原位传感器PI13S的插件未插E5F8 0002 压纸板原位传感器(PI14S) 检测到压纸板原位传感器(PI14S)的插件未插E5F8 0003 压纸板前端位置传感器(PI15S) 检测到压纸板前端位置传感器(PI15S)的插件未插E5F9 0001 入口门开关(MS1S); 复印开始或前回转开始1秒以上检测到入口门传感器(MS1S)的门打开信号E5F9 0002 前门开关MS2S; 复印开始或前回转开始1秒以上检测到前门开关MS2S;的门打开信号E5F9 0003 排纸开关MS3S; 复印开始或前回转开始1秒以上检测到排纸开关MS3S的门打开信号3500张(G1)右侧纸仓部分的故障码E041 纸库升降电机M102 电机提升60秒后,提升位置传感器PS104未传感;纸库纸残余量传感器PS108和PS104为"1"时,纸库补充纸传感器PS107为"0"E043 纸库主电机M101 电机启动900毫秒后M1LCK="1"输稿器(DADF-D1)部分的故障码6-14TE412 0001 ADF冷却风扇(FM1)故障板冷却风扇(FM1)在运转但100毫秒以上未收到FM1LCK同步信号E420 0001 EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数据时,或读取的数据异常E421 0001 EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备数据时,或写入的数据异常E422 0001 与复印机通信不良待机时输稿器(DADF-D1)和复印机通信中断达5秒;或ADF动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器F1/鞍式折纸器F2;打孔单元A1) 6-15TE500 0001 数据通信不良复印机检测到和分页器通信不良E503 0002 鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E504 0001 高度传感器PS1 高度传感器PS1和分页器控制板通信不良或通信中断E504 0002 高度传感器PS1 在规定时间内高度传感器PS1和分页器控制板不能通信E504 0003 高度传感器PSI 电源ON时检测到高度传感器PS1接插件未插E504 0004 高度传感器PSI 用拨动（DIP）开关进行高度传感器PS1调整时异常E505 0001 EEPROM出错电源ON时分页器控制板EEPROM检查总和出错E505 0002 EEPROM出错电源ON时打孔器控制板EEPROM检查总和出错E512 0001 排纸电机M2,排纸电机同步传感器PI10 电机ON后,排纸同步传感器PI10未达到规定的同步值E512 0002 排纸电机M2,排纸电机同步传感器PI10 排纸时,排纸同步传感器PI10同步脉冲中断相当于200毫米E530 0001 整理电机M3,整理板原位传感器PI16 电机ON后2秒,整理板未离开整理板原位传感器PI16E530 0002 整理电机M3,整理板原位传感器PI16 电机ON后2秒,整理板未返回到整理板原位,E531 0001 装订电机M6,装订器原位传感器MS7 电机ON后0.5秒,装订针未离开装订器原位传感器E531 0002 装订电机M6,装订器原位传感器MS7 电机ON后0.5秒,装订针未返回到装订器原位传感器E532 0001 装订针移动电机M4,移动原位传感器PI7 电机ON后秒,未离开装订针移动原位传感器E532 0002 装订针移动电机M4,移动原位传感器PI7 电机ON后秒,未离返回到订针移动原位传感器E535 0001 摆动导板打开传感器PI18;导板关闭开关2(MS6) 摆动电机M7反转1秒，导板关闭开关2(MS6)未ONE535 0002 摆动电机M7; 摆动电机同步传感器PI20 摆动电机M7正转1秒，导板打开传感器PI18未ONE535 0003 安全区域开关MS3 托盘升/降电机动作中,托盘1/2在安全区域开关OFF位置时,检测到摆动导板闭合检测开关2(MS6)OFF时E535 0004 摆动动作中200毫秒,搬送过程中同步信号中断E540 0001 托盘升降电机M5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E540 0002 传感器1/2(PI19/PI20)托盘原位传感器PI8 托盘升降电机驱动上升时检测到托盘上限检测开关MS5 ONE540 0003 托盘上限检测开关MS5 托盘升降电机驱动中,托盘升降电机时钟传感器1/2(PI19/PI20)200毫秒未检测脉冲E584 0001 挡板打开传感器PI5;安全区域开关MS3 第2搬送电机M8反转1秒,挡板关闭开关(MS4)未ONE584 0002 挡板关闭开关(MS4) ;第2搬送电机M8 第2搬送电机M8正转1秒,挡板打开传感器PI5 未ONE584 0003 托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关MS3 OFF位置时,检测到挡板关闭开关(MS4)为OFFE590 0001 打孔原位传感器PI3P;打孔电机M1P 打孔电机M1P转动200毫秒,打孔器未离开原位E590 0002 打孔原位传感器PI3P;打孔电机M1P 打孔电机M1P转动200毫秒,打孔器未返回到原位E593 0001 横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未离开原位E593 0002 横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器6-20TE5F0 0001 纸定位板电机MS4;纸定位板原位传感器PI7S 纸定位板电机MS4 转动1.3秒纸定位板原位传感器PI7S未ONE5F0 0002 纸定位板电机MS4;纸定位板原位传感器PI7S 纸定位板电机MS4 转动1秒纸定位板原位传感器PI7S未OFFE5F1 0001 折纸电机M2S;电机时钟传感器PI4S 折纸电机时钟传感器PI4S检测到脉冲数低于规定数E5F1 0002 折纸原位传感器PI21S 折纸电机M2S 转动3秒纸定位板原位传感器PI7S未变化成E5F2 0001 导板电机M3S;原位传感器PI13S 导板电机M3S驱动0.5秒后原位传感器PI13S 未ONE5F2 0002 导板电机M3S;原位传感器PI13S 导板电机M3S驱动1秒后原位传感器PI13S 未OFFE5F3 0001 整理电机M5S,整理板原位传感器PI5S 电机ON后0.5秒,整理板原位传感器未ONE5F3 0002 整理电机M5S,整理板原位传感器PI5S 电机ON后1秒,整理板原位传感器未OFF E5F4 0001 里侧装订电机M6S,装订动作原位开关MS5S 电机正转ON后0.5秒,装订动作原位开关MS5S未OFFE5F4 0002 里侧装订电机M6S,装订动作原位开关MS5S 卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS5S未ONE5F5 0001 外侧装订电机M7S,装订动作原位开关MS7S 电机正转ON后0.5秒,装订动作原位开关MS7S未OFFE5F5 0002 外侧装订电机M7S,装订动作原位开关MS7S 卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS7S未ONE5F6 0001 压纸板电机M8S,压纸板原位传感器(PI14S) 电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未ONE5F6 0002 压纸板电机M8S,压纸板前端位置传感器(PI15S) 电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未OFFE5F6 0003 压纸板电机M8S,压纸板电机时钟传感器(PI1S) 电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未OFFE5F6 0004 压纸板电机M8S,压纸板电机时钟传感器(PI1S) 压纸板电机时钟传感器(PI1S)检测到脉冲数超过规定范围E5F6 0005 压纸板电机M8S,压纸板前端位置传感器(PI15S) 电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未ONE5F8 0001 导板原位传感器(PI13S)的插件检测到导板原位传感器PI13S的插件未插E5F8 0002 压纸板原位传感器(PI14S) 检测到压纸板原位传感器(PI14S)的插件未插E5F8 0003 压纸板前端位置传感器(PI15S) 检测到压纸板前端位置传感器(PI15S)的插件未插E5F9 0001 入口门开关(MS1S); 复印开始或前回转开始1秒以上检测到入口门传感器(MS1S)的门打开信号E5F9 0002 前门开关MS2S; 复印开始或前回转开始1秒以上检测到前门开关MS2S;的门打开信号E5F9 0003 排纸开关MS3S; 复印开始或前回转开始1秒以上检测到排纸开关MS3S的门打开信号3500张(G1)右侧纸仓部分的故障码E041 纸库升降电机M102 电机提升60秒后,提升位置传感器PS104未传感;纸库纸残余量传感器PS108和PS104为"1"时,纸库补充纸传感器PS107为"0"E043 纸库主电机M101 电机启动900毫秒后M1LCK="1"* CANON 佳能iR5000/iR6000 数码复印机维修程序1.1概要:维修程序画面由初始画面→大/中项目画面→小项目画面3个阶段构成5-1T维修程序模式共有7种No. 画面显示1 DISPLY2 I/O DISPLY3 ADJUST4 FUNCTION5 OPTION6 TEST7 COUNTER1.2维修程序模式的进入5-2T1,按面板操作部的用户方式(星号"*")键2,同时按住数字键"2"和"8"3,再按面板操作部的用户方式(星号"*")键液晶显示屏显示出维修程序模式的初始画面CPOIER 复印机的维修程序模式FEEDER 进稿器(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接) SORTER 分页器的维修程序模式(显示SORTER表示选购件分页器已连接)BOARD 功能扩充板的维修程序模式(显示BOARD表示选购件的功能扩充板已连接)1.3退出维修程序模式5-3T1,按1次复位键"〃",退出当前模式返回到维修程序模式的初始画面2,按2次复位键"〃",退出维修程序模式返回到标准画面注:使用维修程序的(ADJUST调整模式),(FUNCTION动作确认模式),(OPTION机器选购件功能设定模式)情况下退出维修程序模式后必须将主电源开关OFF后再ON.1.4维修程序模的后备设置出厂时机器的调整值记录维修标签贴在前盖板内,读取控制板或DC控制板更换后,要将旧板上的EEPROM取下安装到新板上;RAM清除后,调整后的(ADJUST调整模式),(OPTION机器选购件功能设定模式),的值恢复到缺省值,更改维修程序模的值时必须登记到维修标签上;在维修程序模CPOIER复印的FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],将选择P-PRINT项,显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来. 1.5基本操作5-5T1.5.1 初始画面液晶显示屏显示出维修程序模式的初始画面CPOIER 复印机的维修程序模式FEEDER 进稿器(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接)SORTER 分页器的维修程序模式(显示SORTER表示选购件分页器已连接)BOARD 功能扩充板的维修程序模式(显示BOARD表示选购件功能扩充板已连接)1.5.2 大/中项目画面→小项目画面大项目画面→Display I/O Adjust Function Option TestVERSION 显示ROM版本USER DPOP 显示用户画面,有关用户项目显示鼓表面电位中项目画面→ACC-STS 显示选购件的接入状态ANALOG 显示模拟传感器的测定值CST-STS SENSOR 显示纸盒的使用状况显示传感器状态JAM MISC 显示卡纸数据ERR ALARM-1 显示故障码显示输稿器,分页器的最新报警码HV-STS 显示高压电压,电流的测定值5.1.3 小项目画面Display I/O Function Option Test Counter中项目画面→＜VERSION＞＜1/3＞←共3页的第1页＜READY＞维修/复印可以接受小项目画面→DC-CON 显示主控板用的DIMM(Flush-ROM)版本R-CON 显示读取控制板用DIMM(Flush-ROM)版本PANEL 显示操作面板用的ROM版本FEEDER 显示输稿器控制板的ROM版本SORTER 显示分页器控制板的ROM版本NIB 显示网络软件的版本PS/PCL 显示打印卡(PS/PCL)的版本。
