绪论:一、故障映射内部故障映射级别1A（I1A）该级别报告的故障会影响MO 功能。
出错硬件在信令MO 中。
内部故障映射级别1B（I1B）该级别报告的故障会影响MO 功能。
故障原因与信令MO 无关。
内部故障映射级别2A（I2A）该级别报告的故障不会影响MO 功能。
出错硬件在信令MO 中。
外部条件映射级别1（EC1）该级别报告的条件会影响MO 功能。
这些条件是外部TG。
外部条件映射级别2（EC2）该级别报告的条件不会影响MO 功能。
这些条件是外部TG。
替换装置映射（RU Map）该映射报告的装置怀疑是导致上述内部故障映射的硬件设备。
二、逻辑替换单元逻辑RU 指可以称为物理单元，但实际上不是指单个物理单元。
逻辑替换单元包括四大类型。
如果分析时无法提供更详细的故障位置信息，则显示逻辑RU。
逻辑RU 用于帮助用户确定故障位置。
1.总线它经常被称为单个物理单元，但部署在带电缆的机柜底板上。
如果RU 映射中出现总线，说明故障硬件可能连接到总线上的任何装置或总线自身。
逻辑总线RU 包括：EC总线时钟总线Y-LINK 总线2. 天线逻辑天线指发射器/接收器和物理天线之间的整个信号路径。
逻辑天线RU 是：天线3. 环境RU 记录基站不能影响到的条件。
该RU 包括两部分：电源，处理外部电源问题气候，处理湿度和温度方面的问题假设机柜温度过高，或者输入的交流主电源超过正常范围，则逻辑RU“环境”指示故障。
逻辑RU 是：环境4. IDB 尽管RBS 数据库不是物理装置，但它仍被视作一个可替换的单元。
它只包括数据库中的数据，而不包括它驻留的介质。
三、故障映射概况Abis 界面上的故障代码是按照每个MO 定义的。
SO RU 映射和I1A/I2A 故障映射应同时读取。
SO 故障映射可确定故障，RU 映射可指示故障所在的位置。
AO I1B 故障对应一个SO I2A 故障。
因此，通过读取SO CF 或SO TRXC 的I2A 故障映射和RU 映射，可以找出导致AO I1B 故障的硬件。

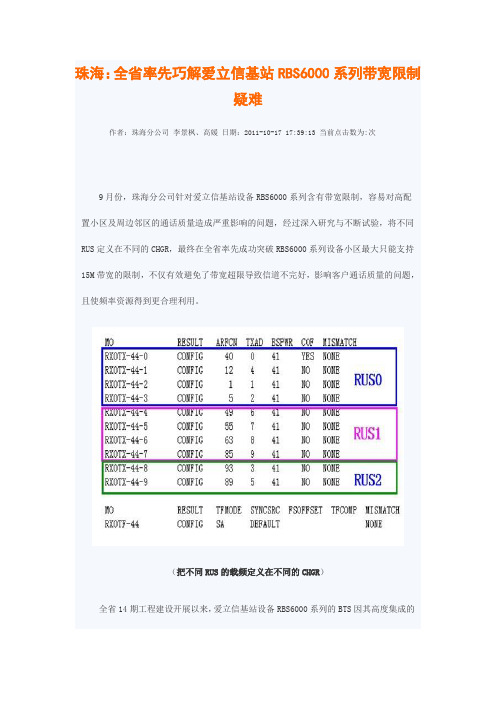

珠海：全省率先巧解爱立信基站RBS6000系列带宽限制疑难作者：珠海分公司李景枫、高媛日期：2011-10-17 17:39:13 当前点击数为:次9月份，珠海分公司针对爱立信基站设备RBS6000系列含有带宽限制，容易对高配置小区及周边邻区的通话质量造成严重影响的问题，经过深入研究与不断试验，将不同RUS定义在不同的CHGR，最终在全省率先成功突破RBS6000系列设备小区最大只能支持15M带宽的限制，不仅有效避免了带宽超限导致信道不完好，影响客户通话质量的问题，且使频率资源得到更合理利用。
（把不同RUS的载频定义在不同的CHGR）全省14期工程建设开展以来，爱立信基站设备RBS6000系列的BTS因其高度集成的优势而被大量入网采用。
但RBS6000系列设备也含有不理想的一面，按照爱立信厂家的相关规范，RBS6000系列设备最大只能支持15M带宽，即频率范围不能超过74，否则会出现信道不完好等诸多问题，影响客户通话质量。
为满足这个带宽限制，避免因超限造成信道不完好而影响客户感知，珠海分公司甚至全省都是严格按照这个规范来配置频率的，从而给原本紧张的频率资源利用带来更大压力。
据悉，在珠海分公司，目前现网有261个小区采用了RBS6000系列的BTS，其中有60个小区超过8载频的配置。
为转变对RBS6000系列设备带宽限制的被动接受局面，降低信道不完好所带来的隐患，同时使频率资源得到更高效的利用，珠海分公司网络优化中心通过深入研究RBS6000设备系列的特征，并进行不断试验，最终创新采取在不同RUS 设备设置不同CHGR的方案，在全省率先突破爱立信基站RBS6000系列的带宽限制，解决了大于4载频的RBS6000系列小区的网络隐患。
目前，工作人员在北师大文化小镇等小区已运用该方法进行了有效试验，发现用其解决RBS6000系列的带宽限制问题后，其实施前后的网络指标数据正常，未发现任何负面影响，正逐步向全网推广。
TRXC问题单元替换对应表No RU0TRU, dTRU, DRU, RUG, RRU or DUG 202Micro RBS3CXU TRU RXA Cable（连线）4CXU TRU RXB Cable（连线）10CDU to TRU PFWD Cable（连线）11CDU to TRU PREFL Cable（连线）12*CDU to TRU RXA Cable（连线）13CDU to TRU RXB Cable（连线）14CDU to Splitter Cable（连线）or Splitter to TRU RXA Cable（连线）15CDU to Splitter Cable（连线）or Splitter to TRU RXB Cable（连线）16CDU to TRU TX Cable（连线）17CDU to Splitter Cable（连线）or Splitter to CXU RXA Cable（连线）18CDU to Splitter Cable（连线）or Splitter to CXU RXB Cable（连线）19Splitter to DRU Cable（连线）or DRU to Splitter RXA Cable（连线）20Splitter to DRU Cable（连线）or DRU to Splitter RXB Cable（连线）21DRU to DRU RXA Cable（连线）22DRU to DRU RXB Cable（连线）23HCU TRU TX Cable（连线）or HCU or CDU HCU TX Cable（连线）24BSU25RUS or RRUS26RUG to RUG RXA Cable（连线）27RUG to RUG RXB Cable（连线）28RUS to RUS RXA Cable（连线）29RUS to RUS RXB Cable（连线）。
绪论:一、故障映射部故障映射级别1A（I1A）该级别报告的故障会影响 MO 功能。
出错硬件在信令MO 中。
部故障映射级别1B（I1B）该级别报告的故障会影响 MO 功能。
故障原因与信令MO 无关。
部故障映射级别2A（I2A）该级别报告的故障不会影响 MO 功能。
出错硬件在信令MO 中。
外部条件映射级别1（EC1）该级别报告的条件会影响 MO 功能。
这些条件是外部TG。
外部条件映射级别2（EC2）该级别报告的条件不会影响 MO 功能。
这些条件是外部TG。
替换装置映射（RU Map）该映射报告的装置怀疑是导致上述部故障映射的硬件设备。
二、逻辑替换单元逻辑 RU 指可以称为物理单元，但实际上不是指单个物理单元。
逻辑替换单元包括四大类型。
如果分析时无法提供更详细的故障位置信息，则显示逻辑RU。
逻辑RU 用于帮助用户确定故障位置。
1.总线它经常被称为单个物理单元，但部署在带电缆的机柜底板上。
如果RU 映射中出现总线，说明故障硬件可能连接到总线上的任何装置或总线自身。
逻辑总线RU 包括：EC总线时钟总线Y-LINK 总线2. 天线逻辑天线指发射器/接收器和物理天线之间的整个信号路径。
逻辑天线RU 是：天线3. 环境 RU 记录基站不能影响到的条件。
该RU 包括两部分：电源，处理外部电源问题气候，处理湿度和温度方面的问题假设机柜温度过高，或者输入的交流主电源超过正常围，则逻辑RU“环境”指示故障。
逻辑 RU 是：环境4. IDB 尽管RBS 数据库不是物理装置，但它仍被视作一个可替换的单元。
它只包括数据库中的数据，而不包括它驻留的介质。
三、故障映射概况Abis 界面上的故障代码是按照每个MO 定义的。
SO RU 映射和I1A/I2A 故障映射应同时读取。
SO 故障映射可确定故障，RU 映射可指示故障所在的位置。
AO I1B 故障对应一个SO I2A 故障。
因此，通过读取SO CF 或SO TRXC 的I2A 故障映射和RU 映射，可以找出导致AO I1B 故障的硬件。
爱立信解决因传输不同步而导致大量基站切换失败的案例作者：刘博邮箱：liubo@所在省：黑龙江省设备厂家：爱立信专业：GSM无线网设备类型：BTS设备型号：RBS6000&RBS2000软件版本：R12一、故障现象：通过日常指标数据观察一个BSC中突然出现多个小区切换成功率降低，连续多个时段固定小区的切换成功率降至50%左右，严重影响测试情况，用户感知大幅下降。
观察切换成功率指标如下表：现场测试时发现当测试至上述小区时出现大量切换失败现象，几乎没有成功的切换事件，测试过程中静态测试时问题小区存在C1、C2无法解析情况。
如下图：二、故障分析：1、处理流程图：2、分析故障现象可能原因：检查基站硬件障碍：突发的切换成功率异常事件通常要先检查基站运行状态是否出现异常，即基站硬件是否出现障碍。
由于本次同时发生切换成功率异常的小区较多，而同时出现大量基站出现同一硬件障碍的情况几率很小，所以基本排除基站硬件障碍而导致的小区切换成功率低的问题。
但经过工参资料查询，问题小区分属9个基站，其中有8个基站为GSM900M基站与GSM1800M 基站共站，而这9个基站距离较近，并且9个基站建设时间比较接近，所以需要到基站现场确认基站硬件是否存在障碍。
在基站现场检查基站硬件，同时通过现场IDB读取基站运行状态，没有发现以上问题基站硬件障碍历史记录，同时观察问题基站的站型包括RBS2000系列和RBS6000系列各不相同，检查各问题小区可能发生的载频隐形障碍，通过替换等操作排除了所有小区存在载频隐形障碍的可能，所以彻底排除因基站障碍而导致小区切换失败的因素。
检查是否存在其他基站硬件告警：通过OSS系统利用RXELP指令以及RXMFP指令提取问题小区的系统告警以及历史告警信息，并通过基站现场采集IDB告警数据检查问题基站相关的即时告警信息以及历史告警信息并未发现基站存在任何告警信息。
同时通过ALOG、TRH EVENT LOG并结合RALHP、RRMAP检查TRA、TRH运行状态以及告警信息，未发现TRA、TRH运行异常。

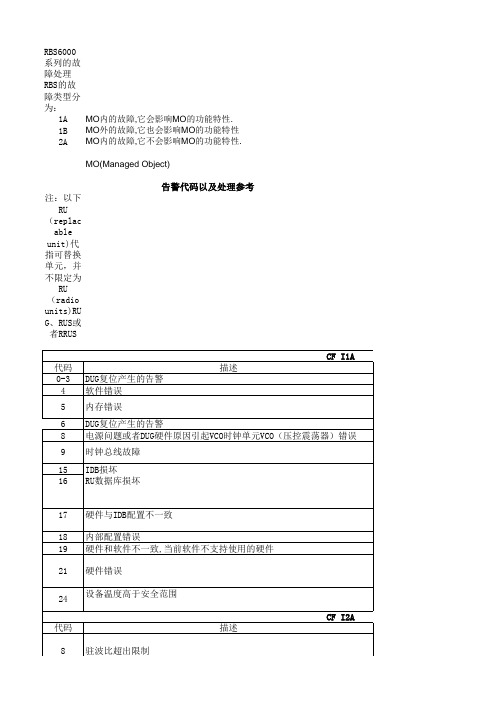

SO CF，内部错误映射级别1A故障编号------------------------ SO CF I1A： 0故障名称 重启，自动恢复具体描述 DUG重启引起的BSC和RBS失去联系这一时刻，重启完成故障消失。
注重： 只是提示信息，不是故障。
故障编号------------------------ SO CF I1A： 1故障名称 重启，加电具体描述 关闭电源后，DUG已经重新恢复。
注重： 只是提示信息，不是故障。
故障编号------------------------ SO CF I1A：2故障名称 重启，切换具体描述 已经使用DUG 重启按钮或OMT，重启DUG。
注重： 只是提示信息，不是故障。
故障编号------------------------ SO CF I1A：3故障名称 看门狗（Watchdog）重启具体描述 DUG已经发生重启。
可能原因 也许是软件出错。
操作 根据以下说明排除故障：◆ 使用OMT 读取RBS 日志，并向爱立信发送故障报告，以进行修改；◆ 刷CF卡;◆ 更换DUG故障编号------------------------ SO CF I1A：4故障名称 软件故障重启具体描述 DUG因软件故障进行重启。
可能原因 软件出现故障操作 根据以下说明排除故障：◆ 使用OMT 读取RBS 日志，并向爱立信发送故障报告，以进行修改；◆ 刷CF卡;◆ 更换DUG故障编号------------------------ SO CF I1A：5故障名称 RAM故障重启具体描述 RAM故障引起DUG重启。
操作 根据以下说明排除故障：◆ 替换RBS 软件，刷CF卡◆ 替换DUG故障编号------------------------ SO CF I1A：6故障名称 重启，内部功能修改具体描述 DUG已经进行重启。
RBS下载软件后需要重启更新数据。
注重： 只是提示信息，不是故障。
相关 CF I1A故障编号------------------------ SO CF I1A：8故障名称 定时单元VCO 故障相关故障 SO CF RU：0 – DXU,DUG10,DUG20,MU或IXU具体描述 故障可能是由下列原因之一导致的：◆ VCO 缺陷，可能电源供给故障或硬件故障。
